캐딜락 ATS, 가변밸브 교체와 배기라인 커스텀 수리 작업기 — 무브모터스 / 부산 기장군

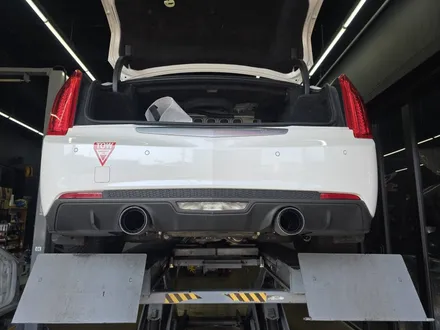

리프트에 올려 트렁크를 열어 둔 상태로 후면부터 확인했습니다. 화이트 바디에 캐딜락 엠블럼이 박힌 ATS 세단이고, 리어 디퓨저 좌우로 라운드 머플러팁이 하나씩 자리 잡은 듀얼 구성입니다. 트렁크 안쪽으로 리어 크로스멤버와 배기 상단부가 보이도록 내장을 걷어 두고 하부 작업 동선을 먼저 잡았습니다. 팁 끝단의 마감과 좌우 높낮이를 눈으로 맞춰 두고, 밑으로 들어가 배기라인 전체 상태를 살피는 순서로 진행했습니다.

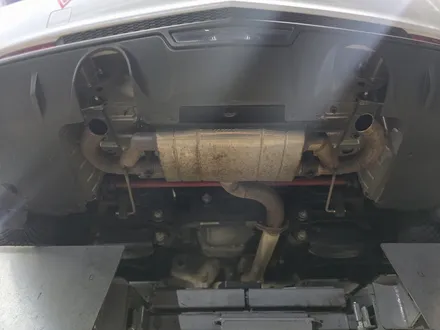

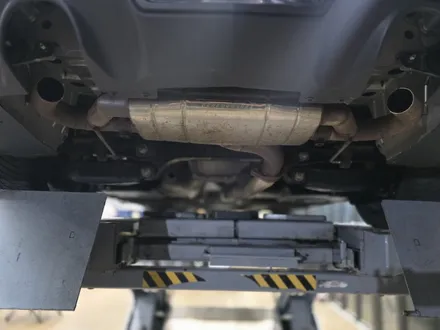

차량을 완전히 띄운 뒤 리어 하부의 배기 구성을 확인했습니다. 좌우에서 넘어온 배기 파이프가 가운데 센터 사일런서로 모이고, 그 아래로 한 가닥이 앞쪽 배기라인과 이어지는 구조입니다. ATS는 이 구간에 가변밸브가 붙어 사운드와 배압을 조절하는데, 밸브와 연결 배관 부위를 집중적으로 들여다봤습니다. 배기 전체를 탈거하기 전에 어느 지점을 잘라 다시 이어야 할지 절단 위치와 플랜지를 새로 낼 자리를 먼저 정했습니다.

센터에 물린 순정 퍼포먼스 머플러입니다. 원통 표면에 각인이 남아 있고, 좌우 파이프가 이 머플러로 들어갔다가 아래쪽 한 가닥으로 빠져나오는 형태입니다. 오래 사용하면서 표면에 열자국과 얼룩이 남아 있지만 몸체 자체는 살려서 재사용하는 방향으로 잡았습니다. 이 머플러를 기준으로 앞뒤 배관을 어떻게 연결할지, 가변밸브를 어디에 물릴지 배치를 확정하고 절단에 들어갔습니다.

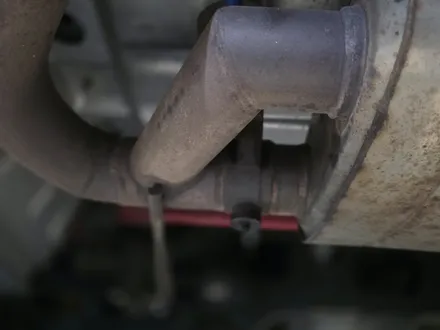

배기라인에 물려 있던 가변밸브 부위를 가까이서 확인했습니다. 파이프 위쪽으로 밸브를 여닫는 액추에이터가 자리 잡고, 그 축이 배기관 안쪽 밸브판과 연결됩니다. ATS의 가변밸브는 단순히 소리만 키우는 부품이 아니라, 밸브가 열리면 배기 흐름을 더 터 주어 배압을 낮추는 역할까지 겸합니다. 이 밸브와 축, 배관 접합부의 상태를 확인하고 교체가 필요한 부분을 골라냈습니다

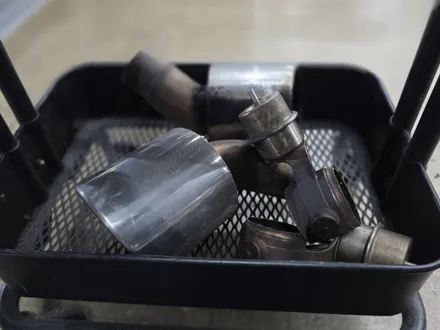

차에서 떼어낸 구부품을 바구니에 모아 두었습니다. 폴리싱 마감이던 기존 머플러팁과 함께, 둥근 다이어프램 형태의 가변밸브 액추에이터, 잘라낸 배관 토막이 함께 담겨 있습니다. 밸브 액추에이터는 오래 쓰면서 작동이 무뎌지고 접합 부위가 삭아 있어 그대로 두면 다시 문제가 생기는 상태였습니다. 새 부품으로 교체하고 배관을 다시 짜기 위해 이 부품들을 먼저 정리했습니다.

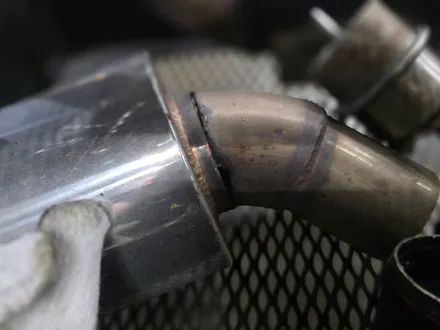

새로 올릴 폴리싱 머플러팁과 용접으로 이어 붙일 엘보 파이프를 맞춰 보는 단계입니다. 팁 안쪽으로 각도를 잡아 구부린 파이프를 끼워 접합선을 확인했는데, 리어 디퓨저 출구 위치에 팁이 정확히 자리 잡도록 각도와 깊이를 먼저 가늠했습니다. 용접 전에 접합면을 깨끗하게 다듬어 두어야 용접 비드가 매끈하게 올라가기 때문에, 절단면을 정리하고 가접으로 위치를 고정한 뒤 본용접으로 넘어갔습니다.

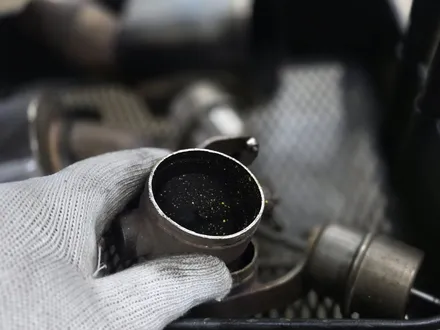

잘라낸 배관 하우징을 손에 들고 내부를 확인했습니다. 안쪽으로 밸브가 앉던 자리와 배기 카본이 눌어붙은 흔적이 그대로 남아 있습니다. 이 부위를 기준으로 새 가변밸브가 정확히 물리도록 절단 치수를 잡고, 배관 내경이 어긋나지 않게 이음 위치를 맞췄습니다. 배기는 접합부 단차가 크면 흐름이 흐트러지고 소음이 생기기 때문에, 내경을 맞춰 매끄럽게 이어지도록 신경 써서 재단했습니다.

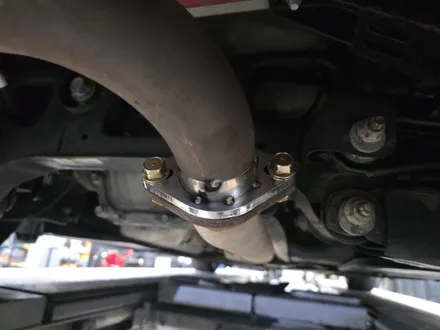

배기라인 중간에 2볼트 플랜지를 새로 만들어 물렸습니다. 파이프 둘레에 스테인리스 플랜지를 끼우고 둘레를 돌아가며 용접해 고정한 뒤, 골드 도금 볼트로 양쪽을 체결했습니다. 플랜지를 넣어 두면 이후 정비나 부품 교체 때 이 지점에서 분리가 가능해 작업성이 크게 좋아집니다. 통짜로 이어 붙이지 않고 굳이 플랜지 분할을 준 이유가 여기에 있고, 체결 볼트도 열과 부식에 강한 것으로 골라 잡았습니다.

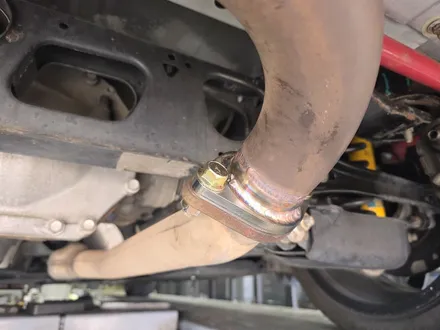

방금 물린 플랜지 체결부를 조금 더 가까이서 확인했습니다. 파이프에 두른 플랜지 판과 그 둘레를 돌아간 용접 비드, 그리고 양쪽을 잡아 주는 골드 볼트가 한눈에 들어옵니다. 볼트를 규정에 맞춰 균등하게 조여 플랜지 면이 한쪽으로 뜨지 않도록 밀착시켰습니다. 접합면 사이는 배기가 새면 소음과 냄새로 바로 드러나기 때문에, 면을 평탄하게 맞추고 좌우 조임을 번갈아 가며 균형 있게 체결했습니다.

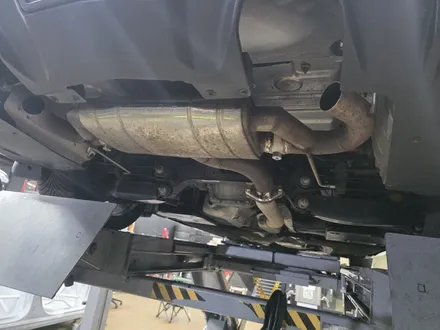

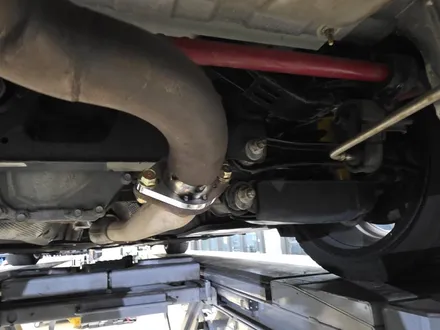

플랜지까지 물린 배기라인을 다시 차체에 올려 전체 흐름을 잡았습니다. 센터 머플러에서 나온 파이프가 아래로 내려와 새 플랜지를 거쳐 리어 액슬 방향으로 이어지는 구성입니다. 후륜구동 ATS라 하부 중앙으로 배기가 지나가는데, 주변 서브프레임이나 방열판과 간섭이 없는지 클리어런스를 확인하며 위치를 미세하게 조정했습니다. 라인이 한쪽으로 쏠리지 않게 좌우 대칭을 맞춰 걸어 두었습니다.

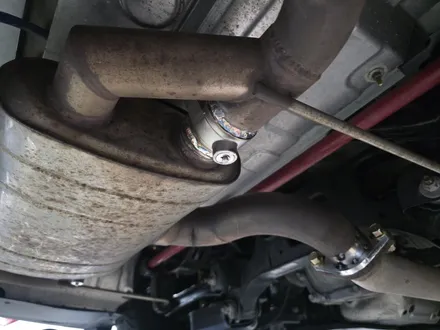

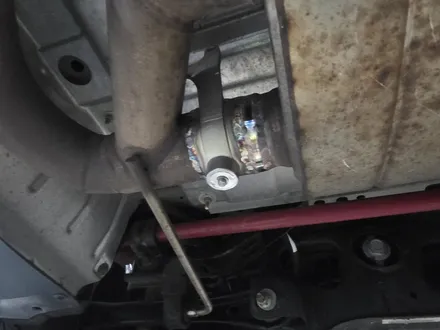

새로 이어 붙인 배관 접합부입니다. 용접 직후라 열이 지나간 자리에 무지개빛 산화색이 그대로 남아 있고, 비드가 촘촘하게 겹쳐 올라간 것을 확인할 수 있습니다. 여기에는 센서가 물리는 보스도 함께 자리 잡아, 배기 라인을 새로 짜면서도 순정 센서를 그대로 살릴 수 있게 했습니다. 접합부는 배기가 새지 않도록 둘레를 한 바퀴 끊김 없이 돌려 용접했습니다.

차체 방열판 바로 아래를 지나는 구간의 용접 플랜지입니다. 좁은 공간이라 파이프 각도를 잡기 까다로운 자리인데, 방열판과 배관 사이 간격을 충분히 띄워 열이 위쪽으로 전달되지 않게 했습니다. 이 구간도 플랜지로 분할해 두어 이후 탈착이 편하도록 구성했고, 용접선은 파이프 둘레를 고르게 돌려 마감했습니다. 배기라인이 흔들리지 않게 걸이 위치까지 함께 확인했습니다.

작업을 마치고 다시 후면에서 확인한 모습입니다. 리어 디퓨저 좌우로 새 라운드 머플러팁이 나란히 자리 잡았고,

좌우 높이와 튀어나온 깊이를 맞춰 균형 있게 마감했습니다.

가변밸브를 새로 교체하고 배기라인을 다시 짜 맞춘 만큼, 겉으로 드러나는 팁 정렬까지 신경 써서 마무리했습니다.

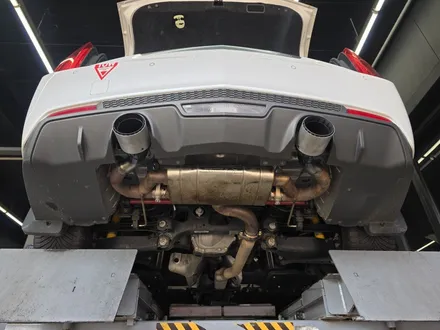

하부에서 본 완성 상태입니다. 센터 머플러에서 좌우로 갈라진 파이프가 각각의 머플러팁으로 이어지고, 그 사이 접합부마다 새 용접과 플랜지가 들어간 것을 확인할 수 있습니다. 새로 물린 가변밸브와 연결 배관이 순정 배치를 크게 벗어나지 않게 자리 잡아, 하부 간섭 없이 깔끔하게 정리됐습니다. 배기 전체를 한 번 더 흔들어 보며 걸이와 체결부에 유격이 없는지 점검했습니다.

마지막으로 확인한 플랜지 용접부입니다. 파이프에 두른 플랜지 판과 골드 볼트, 그리고 방금 지나간 용접 비드가 함께 담겼습니다. 배기라인 전 구간을 다시 걸고 볼트를 규정 토크로 조인 뒤, 시동을 걸어 접합부마다 배기 누기가 없는지 확인하는 것으로 작업을 마쳤습니다. 가변밸브 교체와 배기라인 수리를 함께 진행해, 사운드 제어와 배기 흐름을 모두 정상으로 되돌린 작업이었습니다.

​

​

​

​
