레이 조수석 통풍시트 시공사례(폴딩시트 구조에 맞춘 2모터 타입 작업) / 울산 북구 연암동

​

​

레이 차량은 실내 공간 활용성이 좋은 차량입니다.

​

특히 조수석 시트가 폴딩되는 구조라

짐을 싣거나 공간을 넓게 사용할 때

실용성이 높은 차량입니다.

​

하지만 이런 폴딩 구조 때문에

통풍시트 작업을 할 때도

일반 시트와는 다른 방식으로 접근해야 합니다.

이번에 소개해 드릴 작업은

레이 조수석 통풍시트 시공사례입니다.

​

레이 조수석 시트의 경우

폴딩 기능이 적용되어 있기 때문에

방석과 등판에 각각 한 개씩 모터가 장착되는 방식으로 작업됩니다.

​

이 방식은

팰리세이드 2열 시트나

KA4 카니발 2열 시트에 장착되는 방식과 비슷한 구조입니다.

​

시트 구조에 맞춰

방석과 등판에 각각 통풍이 전달될 수 있도록

모터 2개 타입으로 작업을 진행하였습니다.

​

아래의 링크를 통해 DIY SET 구매도 가능합니다.

​

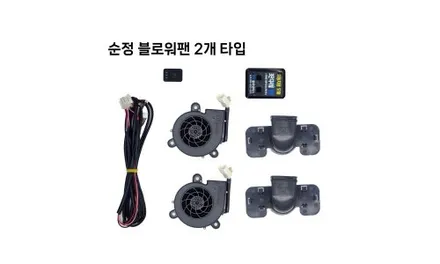

공용 통풍시트(현대 순정부품) 모터2개타입 DIY SET : 동우시트

​

DIY 작업이 어려우신 경우에는

당사로 연락 주시면 가까운 협력점을 안내드릴 수 있습니다.

레이 조수석 통풍시트 작업의 핵심은 무엇일까요?

​

레이 조수석 통풍시트 작업의 핵심은

시트 폴딩 구조에 맞는 부품 배치입니다.

​

일반적인 시트 구조와 달리

레이 조수석은 등판이 접히는 폴딩 구조이기 때문에

통풍부품을 장착할 때

방석과 등판을 따로 고려해야 합니다.

​

그래서 이번 작업은

방석에 모터 1개,

등판에 모터 1개를 장착하는

2모터 타입으로 진행되었습니다.

​

이렇게 작업하면

폴딩 구조를 유지하면서도

방석과 등판 쪽으로 통풍 기능을 사용할 수 있습니다.

​

단순히 통풍부품을 넣는 것이 아니라

차량 시트 구조에 맞춰

부품 위치와 배선, 작동 방식까지 함께 고려해야 하는 작업입니다.

​

​

작업은 어떻게 진행될까요?

​

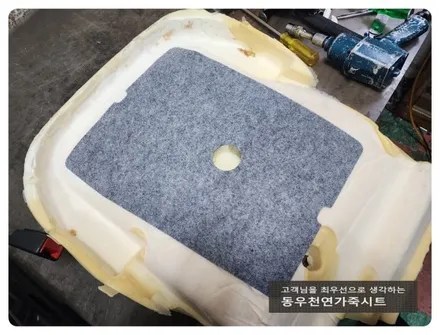

위의 사진은 스펀지 가공 모습입니다.

​

통풍시트 작업에서 스펀지 가공은

바람이 지나가는 길을 만들어주는 과정입니다.

​

레이 조수석은 폴딩 시트 구조이기 때문에

방석과 등판 구조를 각각 확인한 뒤

통풍이 전달될 수 있도록 가공이 진행됩니다.

​

이번 작업은 순정과 동일한 방식에 가깝게

스펀지를 가공하였고,

마감은 벤틸레이션 커버로 깔끔하게 마무리하였습니다.

​

벤틸레이션 커버를 사용하면

가공 부위를 안정적으로 정리할 수 있고,

통풍 바람이 전달되는 구조도 보다 깔끔하게 만들 수 있습니다.

​

보이지 않는 내부 작업이지만

통풍 성능과 마감 완성도에 중요한 부분입니다.

방석과 등판에 각각 모터 장착

​

레이 조수석 통풍시트 작업은

모터 2개 타입으로 진행됩니다.

방석 쪽에 모터 1개,

등판 쪽에 모터 1개가 장착되어

각 부위로 통풍 바람이 전달될 수 있도록 구성됩니다.

​

이 방식은

팰리세이드 2열 시트나

KA4 카니발 2열 시트에 적용되는 방식과 비슷합니다.

​

조수석 폴딩 구조를 고려하지 않고 작업하면

시트 작동이나 마감에 영향을 줄 수 있기 때문에

차량 구조에 맞는 방식으로 작업하는 것이 중요합니다.

​

이번 차량 역시 레이 조수석 구조에 맞춰

방석과 등판에 각각 통풍 기능이 전달될 수 있도록 작업하였습니다.

​

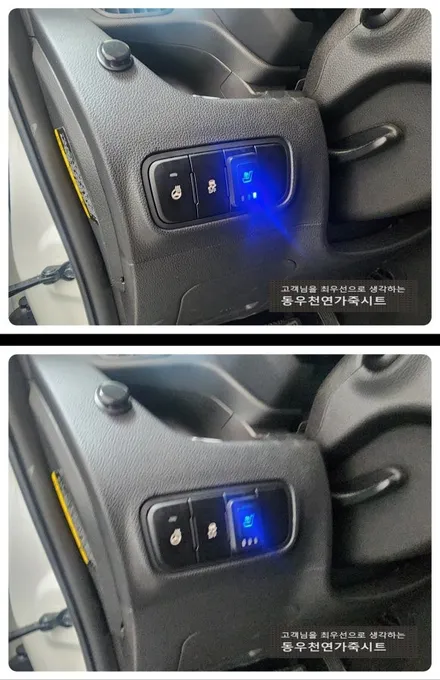

통풍스위치 장착 완료

​

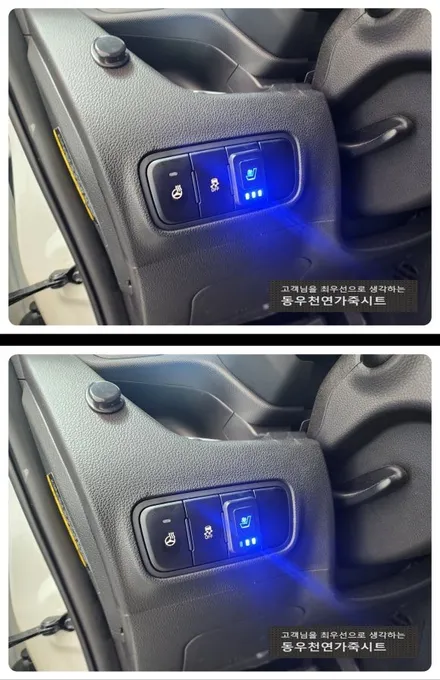

위의 사진은 스위치 장착을 완료한 모습입니다.

​

작업 후 통풍시트는

3단 - 2단 - 1단 - OFF 방식으로 작동됩니다.

​

스위치를 누를 때마다 통풍 단계가 변경되며,

파란색 LED 점등으로 작동 여부를 확인할 수 있습니다.

​

LED 표시가 있기 때문에

현재 통풍 기능이 켜져 있는지,

몇 단계로 작동 중인지

눈으로 쉽게 확인할 수 있습니다.

​

작업 후에는 스위치 입력에 따라

각 단계가 정상적으로 변경되는지,

방석과 등판 통풍이 문제없이 작동되는지 확인하였습니다.

​

​

​

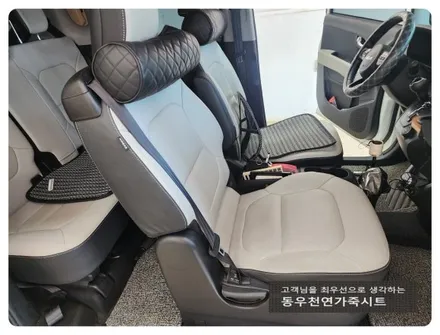

위의 사진은 레이 조수석 통풍시트 작업을 완료한 모습입니다.

​

스펀지 가공,

벤틸레이션 커버 마감,

방석과 등판 모터 장착,

통풍스위치 장착,

3단 - 2단 - 1단 - OFF 작동 확인까지

모두 마무리하였습니다.

​

이번 작업은 레이 조수석 폴딩 구조에 맞춰

모터 2개 타입으로 진행한 통풍시트 시공사례입니다.

​

조수석 폴딩 기능을 고려하면서도

방석과 등판 쪽 통풍 기능을 사용할 수 있도록

차량 구조에 맞게 작업하였습니다.

작업 전 확인해야 할 부분

​

레이 조수석 통풍시트 작업은

차량 시트 구조와 폴딩 여부에 따라

작업 방식이 달라질 수 있습니다.

​

특히 조수석 폴딩 시트는

방석과 등판을 각각 고려해야 하기 때문에

모터 장착 위치와 배선 구성,

스펀지 가공 방식까지 확인이 필요합니다.

​

DIY SET 구매를 고려하시는 경우에는

모터 2개 타입 구성인지,

차량 시트 구조에 맞는지,

스위치 장착과 배선 작업이 가능한지

미리 확인하는 것이 좋습니다.

​

DIY가 어려우신 경우에는

당사로 연락 주시면 가까운 협력점을 안내드릴 수 있습니다.

마무리

​

이번 레이 조수석 통풍시트 작업은

폴딩 시트 구조에 맞춰

방석과 등판에 각각 모터를 장착한

2모터 타입 시공사례입니다.

​

스펀지 가공은 순정 방식에 가깝게 진행하고,

마감은 벤틸레이션 커버로 깔끔하게 마무리하였습니다.

​

작업 후에는

3단 - 2단 - 1단 - OFF 방식으로 작동되며,

파란색 LED 점등으로 작동 여부를 확인할 수 있습니다.

​

레이 조수석 통풍시트 작업이나

공용 통풍시트 모터 2개 타입 DIY SET 구매를 고민 중이시라면

차량 사양 확인 후 상담을 통해 진행해 보시는 것을 추천드립니다.

​

저희 동우시트를 찾아주셔서 감사합니다.

​

​

​

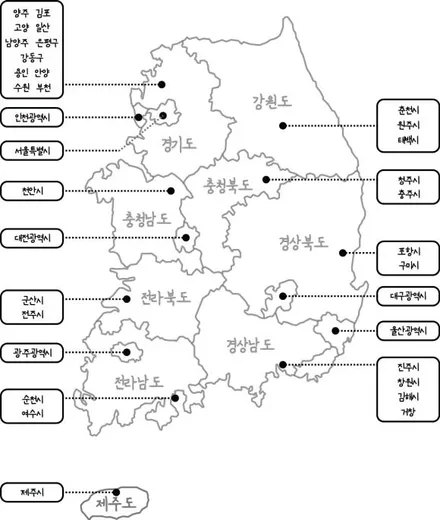

아래의 사진은 당사 협력점 위치 입니다.

전국적으로 퍼져 있으며

동일한제품 / 순정부품으로 우수한 실력을

보유하고 있는 곳이 많습니다.

​

당사로 연락을 주시면 가까운 협력점

소개도 가능하니 많은 관심 부탁드립니다.

맨 하단 링크를 통해 DIY SET도 구매 가능합니다.

​

​

DIY에 관심이 많으신 고객님께서 구매를 추천드리며

DIY가 힘들 경우 당사에 문의를 주시면 됩니다.

​

​

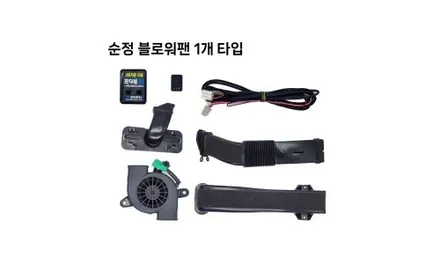

공용 통풍시트(현대 순정부품) DIY SET : 동우시트

​

​

​

공용 통풍시트(현대 순정부품) 모터2개타입 DIY SET : 동우시트

​

​

​

​
