아반떼 스포츠 AD 1.6 터보 겉벨트·워터펌프·냉각수 보조탱크·크랭크 댐퍼풀리 한 번에 정비 — 무브모터스 / 부산 기장군

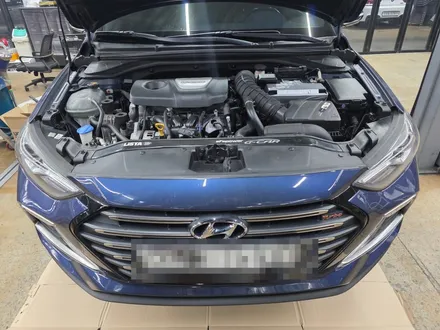

파란색 아반떼 스포츠 AD가 보닛을 열고 입고된 모습입니다. 그릴에 터보 엠블럼이 붙어 있는 1.6 T-GDI 사양으로, 감마 엔진 특유의 콤팩트한 엔진룸이 한눈에 들어옵니다. 앞쪽에는 애프터마켓 스트럿바가 물려 있어 차주분이 평소 관리에 신경을 많이 쓰시는 차라는 걸 알 수 있었습니다. 작업에 앞서 보닛을 열고 냉각수 상태와 겉벨트 장력, 워터펌프 주변 누수 흔적을 먼저 살펴본 뒤 교체 항목을 정리했습니다. 바닥에 종이를 깔고 차량을 안정적으로 세팅한 상태에서 정비를 시작했습니다.

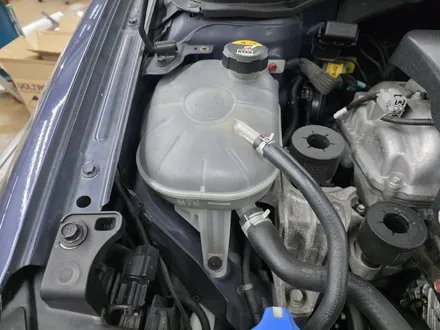

엔진룸 좌측 펜더 안쪽에 자리한 냉각수 보조탱크입니다. 반투명 탱크라 안쪽 수위와 오염도를 바로 확인할 수 있는데, 세월이 지나면 플라스틱이 누렇게 변색되고 미세하게 배어 나오는 자국이 생기기 마련입니다. 탱크 옆으로 엔진 마운트와 냉각수 호스가 지나가는 위치를 먼저 확인하고, 탱크에 물린 호스와 클립을 하나씩 풀어낼 순서를 잡았습니다. 냉각수를 빼내는 동안 주변으로 흐르지 않도록 받침을 대고 작업을 진행했습니다.

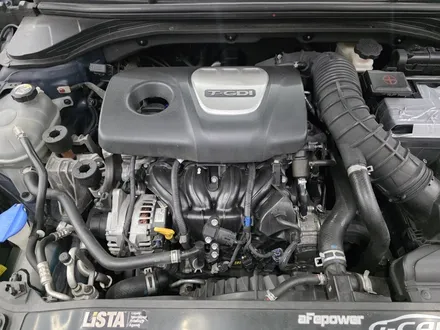

T-GDI 엔진 커버를 중심으로 좌측에 냉각수 보조탱크, 우측에 흡기 덕트와 배터리가 배치된 전형적인 감마 1.6 터보 엔진룸입니다. 겉벨트가 걸리는 앞쪽 보기류와 발전기, 워터펌프 위치를 확인하면서 이번에 손볼 부품들의 접근 경로를 잡았습니다. 발전기 아래로 지나가는 겉벨트가 육안으로 보이는 자리라, 벨트를 풀기 전에 배선과 호스가 간섭되지 않도록 정리해 두었습니다. 전륜구동 가로배치 엔진이라 앞쪽 공간이 빡빡한 편이어서, 순서를 잘 잡아야 작업이 매끄럽게 이어집니다.

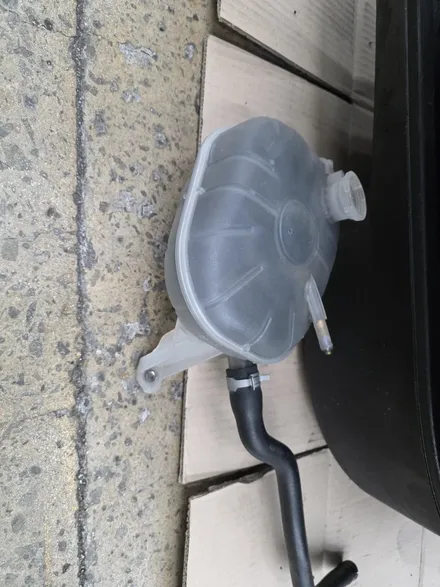

차에서 떼어낸 냉각수 보조탱크입니다. 오래 쓴 탱크는 안쪽에 침전물이 끼거나 캡 주변 실링이 약해져 냉각수가 조금씩 줄어드는 원인이 되곤 합니다. 냉각수 계통을 손보는 김에 보조탱크를 신품으로 함께 교체하면 수위 관리가 한결 확실해집니다. 탱크에 물려 있던 호스와 브래킷 결합부를 확인해 신품에 그대로 옮겨 물릴 수 있도록 위치를 기억해 두었습니다.

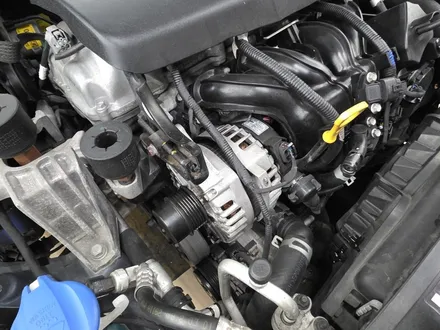

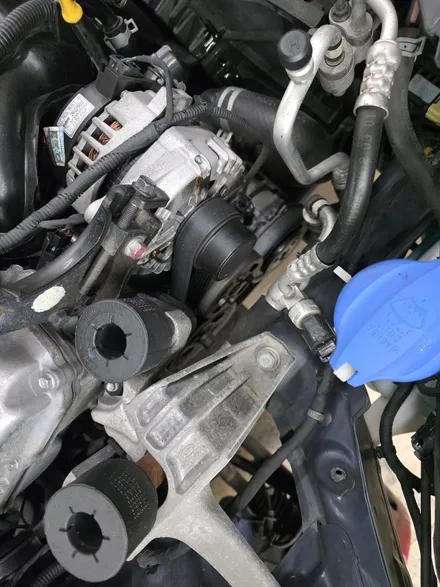

엔진 마운트 부싱과 발전기, 그 아래를 지나는 겉벨트가 함께 보이는 컷입니다. 겉벨트는 발전기와 워터펌프, 에어컨 컴프레서를 한 줄로 돌리는 구동벨트라, 한쪽이 삭으면 여러 보기류가 동시에 영향을 받습니다. 벨트 표면에 잔크랙이 생겼는지, 리브 골이 닳아 반질해졌는지 손으로 눌러가며 장력을 확인했습니다. 마운트 상태까지 같이 눈으로 훑어 이상이 없는지 점검한 뒤 벨트를 풀어낼 준비를 했습니다.

발전기 풀리와 크랭크 쪽으로 감기는 겉벨트를 가까이서 담은 사진입니다. 리브가 여러 줄로 파인 다열 벨트가 풀리 골에 맞물려 돌아가는 구조인데, 이 벨트가 워터펌프까지 함께 돌려 냉각수를 순환시킵니다. 그래서 겉벨트를 교체할 때 벨트로 구동되는 워터펌프도 함께 보는 것이 정석입니다. 벨트를 텐셔너로 눌러 장력을 풀고 풀리에서 빼낸 뒤, 각 풀리의 회전과 베어링 유격도 손으로 돌려 확인했습니다.

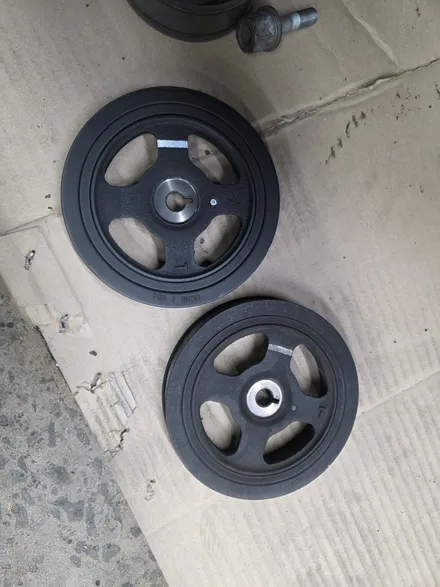

종이 위에 크랭크 댐퍼풀리 두 개를 나란히 올려 두고 비교하는 장면입니다. 댐퍼풀리는 크랭크축의 진동을 잡아주는 부품으로, 안쪽 금속 허브와 바깥 풀리 사이에 고무가 들어가 있습니다. 이 고무가 오래되면 갈라지거나 미세하게 밀려 소음과 진동의 원인이 되기 때문에, 상태를 보고 신품으로 교체해 드렸습니다. 두 풀리를 맞대어 리브 개수와 외경, 키홈 위치가 동일한지 확인하고 신품이 정확히 맞는 품인지 대조했습니다.

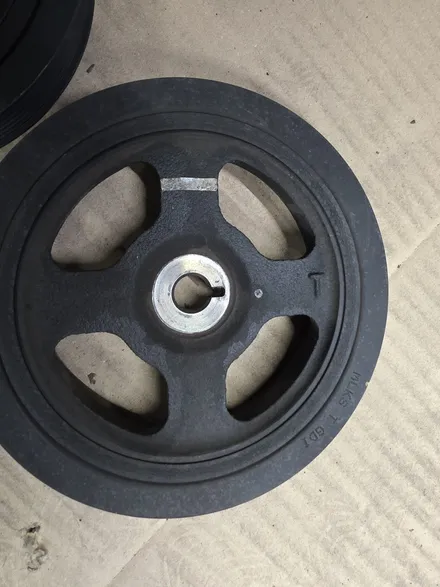

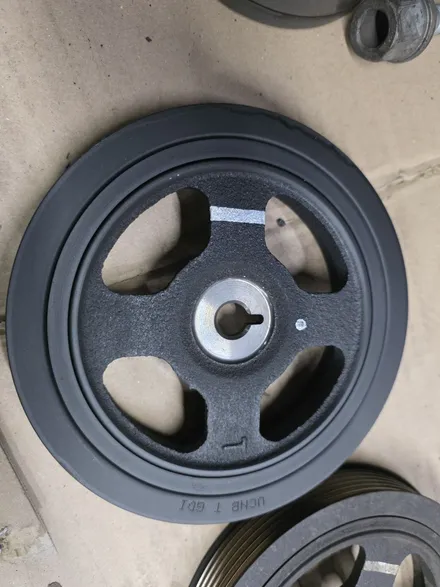

크랭크 댐퍼풀리를 정면에서 가까이 본 모습입니다. 가운데 은색 허브에 키홈이 파여 있고, 4개의 스포크가 바깥 벨트 접촉면을 지지하는 형태입니다. 바깥 둘레에 흰색 밸런스 마킹이 찍혀 있어 조립 시 기준을 잡기 좋습니다. 리브 골에 이물이나 손상이 없는지, 고무 링이 허브에서 들뜨지 않았는지 꼼꼼히 살핀 뒤 장착 준비를 마쳤습니다.

이번에 들어갈 크랭크 댐퍼풀리입니다. 표면 도장이 균일하고 리브 골이 선명해, 벨트가 물렸을 때 밀림 없이 동력을 전달해 줍니다. 구품과 나란히 두고 외경과 리브 규격이 동일한지 다시 한번 대조했습니다. 크랭크 풀리는 체결 토크가 큰 부위라, 장착할 때 규정에 맞춰 단단히 조여야 주행 중 풀림이 생기지 않습니다.

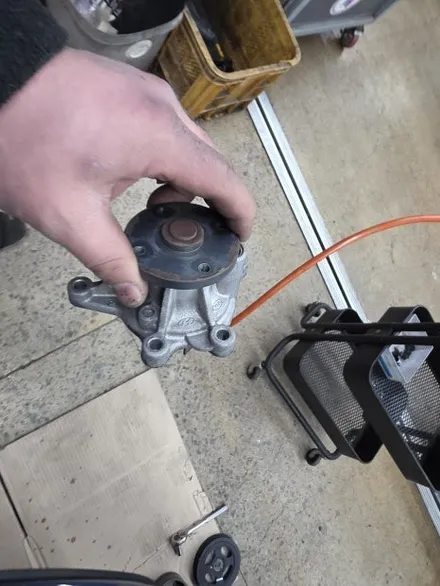

차에서 떼어낸 구품 워터펌프입니다. 허브 뒷면에 부식과 냉각수 자국이 남아 있는데, 오래 쓴 워터펌프는 이렇게 실링이 약해지면서 미세 누수나 베어링 소음이 생기기 쉽습니다. 신품과 손에 쥐고 무게감과 회전 느낌을 비교해 보면 교체가 필요한 상태였다는 것이 바로 느껴집니다. 냉각수 계통을 한번 열었을 때 워터펌프까지 함께 새 걸로 넣어 두면 다시 뜯을 일이 줄어듭니다.

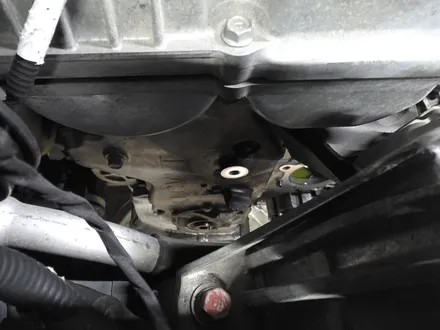

엔진 하부에서 크랭크 풀리가 물리는 앞쪽 부위를 확인하는 장면입니다. 크랭크 댐퍼풀리를 탈착하려면 이 아래쪽 공간에서 접근해 체결부를 다뤄야 하는데, 주변에 오일 실링과 센서 커넥터가 함께 자리하고 있습니다. 풀리를 풀고 조이는 동안 인접한 실링과 배선이 눌리거나 손상되지 않도록 조심스럽게 작업했습니다. 체결면에 이물이 끼지 않게 닦아낸 뒤 신품 풀리를 올릴 준비를 했습니다.

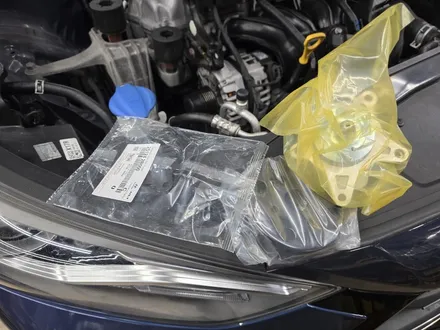

엔진룸 위에 올려 둔 신품 워터펌프 가스켓과 브래킷 부품입니다. 습니다.

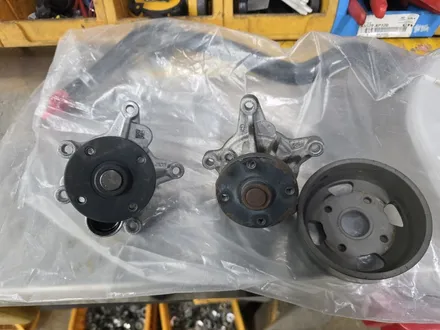

작업대 위에 신품 워터펌프와 구품 워터펌프, 그리고 떼어낸 크랭크 풀리를 나란히 올려 비교한 컷입니다. 왼쪽 신품은 허브가 깨끗한 반면, 가운데 구품은 허브 뒷면에 부식이 번져 있어 사용 흔적이 뚜렷합니다. 이렇게 교체 부품을 한자리에 모아두면 어떤 부위를 손봤는지 차주분께 그대로 보여드릴 수 있습니다. 각 부품의 규격이 서로 맞는지 마지막으로 대조한 뒤 장착 순서를 정리했습니다.

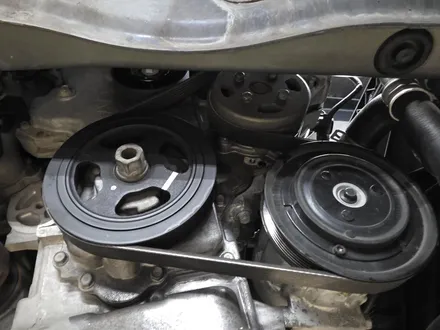

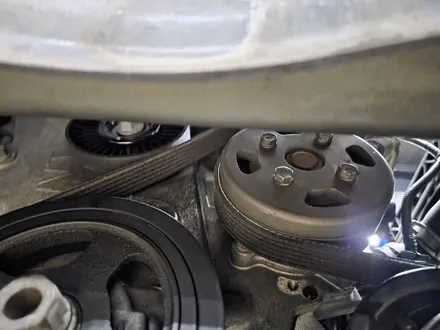

신품 부품을 엔진에 올려 조립한 모습입니다. 아래쪽 크랭크 댐퍼풀리에는 흰색 밸런스 마킹이 그대로 보이고, 위쪽으로는 워터펌프 풀리와 텐셔너 풀리가 자리를 잡았습니다. 각 풀리의 리브 정렬을 맞추고 체결부를 규정 토크로 조인 뒤, 겉벨트가 지나갈 경로를 다시 확인했습니다. 우측의 에어컨 컴프레서 풀리까지 한 줄로 이어지는 벨트 라인이 어긋나지 않도록 세심하게 맞췄습니다.

신품 겉벨트를 풀리에 모두 걸어 장착을 마무리한 컷입니다. 텐셔너로 장력을 정확히 잡아 벨트가 리브 골에 빈틈없이 물리도록 세팅했습니다. 크랭크 풀리부터 워터펌프, 텐셔너까지 이어지는 벨트 라인이 곧게 정렬되어 있어, 회전 시 소음이나 밀림 없이 동력이 전달됩니다. 시동을 걸어 벨트 소음과 냉각수 순환, 누수 여부까지 확인한 뒤 작업을 마쳤습니다.

​

이번 작업은 아반떼 스포츠 AD 1.6 터보의 냉각·구동 계통 소모품을 한 번에 정비한 건이었습니다. 겉벨트를 신품으로 교체하고, 그 벨트로 구동되는 워터펌프와 가스켓을 함께 새 걸로 넣었으며, 냉각수 보조탱크와 크랭크 댐퍼풀리까지 묶어서 손봐드렸습니다. 연관된 부품을 같은 자리에서 한꺼번에 교체하면 접근·탈착에 드는 공수가 겹치지 않아, 나중에 개별로 뜯는 것보다 효율적입니다.

​

정비 후에는 겉벨트가 정확한 장력으로 물려 회전 소음이 잦아들고, 새 워터펌프로 냉각수 순환이 안정적으로 돌아갑니다. 보조탱크와 크랭크 댐퍼풀리까지 신품으로 정리해 두어, 냉각·구동 계통 전반을 한동안 마음 놓고 타실 수 있는 상태가 되었습니다.

​

​

​

​
