[대전 폭스바겐 레트로핏] 북미산 파사트 B7사제 파킹센서 탈거 후 순정 전후방 8센서 & PDC 완벽 활성화 작업 / 대전,세종,청주

안녕하세요.

​

​

대전 수입차·독일차 순정 레트로핏/전장 전문점 엠제이솔루션(바이지츠아우토 대전유성점)입니다.

​

​

국내에 출고되었던 북미형 폭스바겐 파사트 B7 차량들은 출고 당시 PDI(Pre-Delivery Inspection) 과정에서 후방에만 저가형 사제 파킹 센서가 장착되어 나온 경우가 많습니다.

​

후방 감지 기능만 제공될 뿐만 아니라 인포테인먼트 화면과의 연동이 불가능하고, 정밀도 및 내구성 부족으로 잔고장이나 감지 오류가 자주 발생하는 불편함이 있죠.

​

이번 작업은 기존의 사제 후방 센서를 깔끔하게 탈거하고, 폭스바겐 순정 PDC 모듈과 전후방 총 8개의 순정 센서를 인스톨하여 순정 모니터에 OPS(Optical Parking System) 화면 연동 및 코딩 활성화까지 완벽하게 진행한 작업입니다.

(순정 RNS510을 탈거하고 OPS화면을 지원하지않는 RCD410이 장착되어있어있는 차량이라 화면 연동은 불가)

​

주요 작업 내용

• 차량 정보: 폭스바겐 파사트 B7 (북미산)

• 작업 항목:

• 기존 PDI 사제 후방 센서 및 노후 배선 완벽 탈거

• 폭스바겐 순정 전후방 8채널 PDC(Park Distance Control) 모듈 인스톨

• 범퍼 가공 및 순정 브라켓/센서(전방 4개, 후방 4개) 장착

• 순정 부저(신호음) 스피커 및 전용 캔버스 배선 작업

• 진단기(ODIS / VCDS) 이용 순정 PDC 묘사 화면(OPS) 및 센서 코딩 활성화

​

​

​

작업 과정 살펴보기

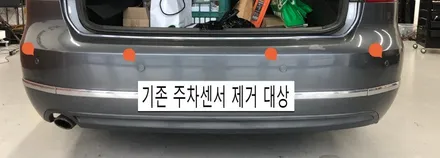

1. 기존 PDI 사제 센서 탈거 및 전용 배선 정리

기존에 장착되어 있던 사제 후방 센서는 제어 모듈과 배선이 차체 내부로 잡소리 방지 처리 없이 엉성하게 이어져 있는 경우가 많습니다.

모든 사제 배선과 센서를 제거하고, 차체 통신에 간섭을 주지 않도록 정돈하는 것부터 시작합니다.

​

2. 순정 센서 위치 정밀 홀 타공 & 순정 브라켓 이식

• 전방 범퍼 (4개) / 후방 범퍼 (4개)

• 순정 위치에 맞춰 오차 없이 정밀 타공 후, 순정 홀더 브라켓을 장착합니다. 이 과정에서 단차나 들뜸이 생기지 않도록 가공 기술력이 핵심입니다.

• 센서 색상은 차주분이 부품을 주문하면서 도색까지 완료해 놓은 상태입니다.

3. 순정 메인 배선 순정 라인 타설 & PDC 모듈 장착

​

범퍼 내부 배선부터 실내 전원/CAN 통신선까지 독일 차종 전용 흡음 테이프를 사용하여 소음 예방 및 배선 보호 조치를 완료했습니다. 순정 메인 PDC 제어 모듈을 위치에 맞게 고정하고 순정 부저(앞/뒤)를 인스톨합니다.

​

​

​

후방 주차센서 같은경우 기존에 장착되어있는 사제 센서가 순정보다 사이즈크 좀더커 빈공간이 생길것을 차주분께 상담 단계에서 부터

고지후 작업이 되었습니다.

​

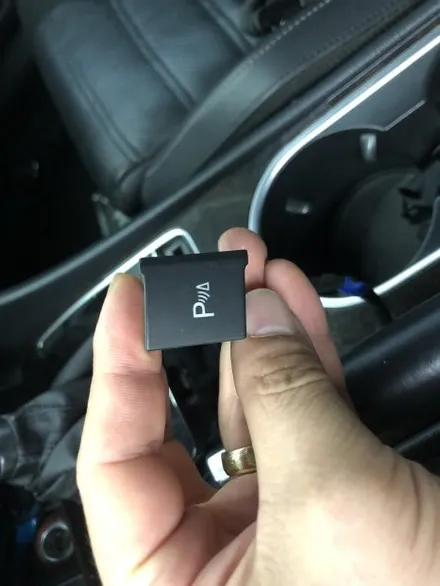

차주분이 모든부품을 준비 상담시 중국에서 판매하는 파킹버튼은 북미산 파사트B7과 호환이 안된다고 안내를 드렸으나

중국판매자가 호환가능이라고해서 구매했답니다. 그러나 호환이 안되죠.... 호환되는 제품은 미국에서만 판매를 합니다.

​

​

순정 진단기 프로그램 코딩 & 활성화

단순 물리적 인스톨만으로는 전후방 센서가 작동하지 않습니다.

폭스바겐 전용 진단 솔루션을 접속하여 게이트웨이(Gateway) 목록에 [10 - Park/Steer Assist] 모듈을 등록하고, 차종에 맞는 바리안트 코딩을 실행합니다.

[Gateway Installation List] -> 10 Park/Steer Assist 체크 [10 Park Assist] -> Coding -> Vehicle-specific PDC Settings

​

완료 후 달라진는 점

1. OPS(Optical Parking System) 순정 화면 연동-(순정 RNS또는 안드로이드 네비게이션등 CAN통신이 이뤄지는 라디오계열)

• 후진(R) 기어 입력 시 또는 전방 PDC 버튼 조작 시, 순정 인포테인먼트 화면에 차량 그래픽과 함께 장애물 위치/거리 그래프가 실시간으로 표시됩니다.

1. 전/후방 영역별 그래픽 및 차별화된 경고음

• 장애물 접근 시 앞/뒤 전용 부저에서 각기 다른 음색의 경고음이 울려 시각과 청각 모두로 안전한 주차를 돕습니다.

​

​

작업 완료 및 순정 퀄리티 확인

사제 센서의 투박함과 불안정함은 사라지고, 마치 독일 현지에서 출고된 순정 옵션 차량 그대로의 주차 보조 시스템이 완성되었습니다.

전방 센서 추가로 좁은 골목길이나 전면 주차 시에도 범퍼 긁힘 걱정 없이 안심하고 주행하실 수 있습니다.

​

------------------------------------------------------------------------------------------------------------------------------------------------------------------
