안녕하세요.

​

​

대전 수입차 전장 튜닝 및 전자 제어 전문 엠제이솔루션입니다.

​

​

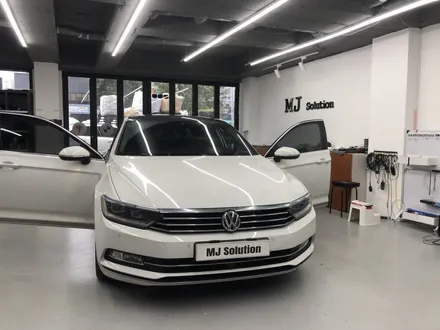

이번에 입고된 차량은 탄탄한 주행 성능과 실용성으로 사랑받는 2018년식 폭스바겐 파사트 GT 모델입니다.

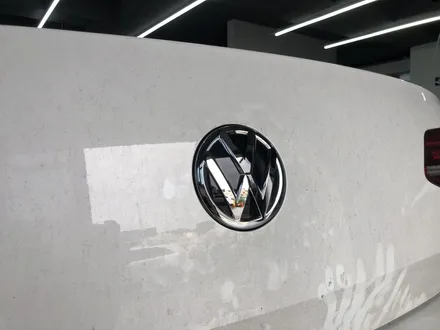

입고 당시 후진 기어를 넣었을 때 후방 화면이 전혀 전환되지 않고, 트렁크 엠블럼 부위의 폴딩 카메라(플립 카메라)가 밖으로 젖혀지지 않는 증상으로 방문해 주셨습니다.

​

1. 사전 점검 및 트러블 슈팅 과정

폴딩 카메라가 작동하지 않을 때는 크게 세 가지 원인을 의심해 볼 수 있습니다.

• 트렁크 리드 라인의 단선 및 배선 단락 문제

• 인포테인먼트(MIB) 모듈 또는 카메라 제어 신호 오류

• 후방 카메라 어셈블리(플립 모터 및 기어) 기계적/전기적 고장

​

점검 내용:

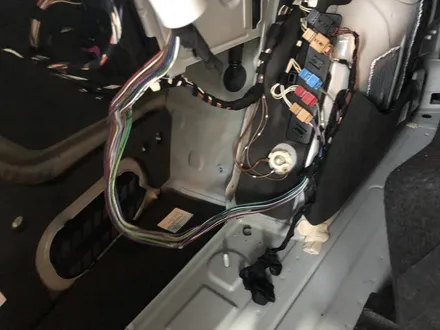

배선 점검: 트렁크 힌지(자바라) 부위의 고질적인 배선 끊어짐이나 쇼트 여부를 꼼꼼하게 테스터기로 확인하였으나 배선 상태는 이상 무!

​

진단기 스캔: 전용 진단기를 물려 바디 제어 및 주차 보조 시스템의 폴트 코드를 확인했으나, 통신 불량 외에 특이한 제어 오류 코드는 검출되지 않았습니다.

​

1. 벤치 테스트 (원인 확정): 결국 트렁크 트림을 탈거하여 카메라 어셈블리를 직접 탈착한 뒤 벤치 테스트를 진행했습니다. 전원 인가 시 카메라를 밀어 올려주는 내부 플립 모터(Flip Motor)가 구동력을 상실하여 미동도 하지 않는 기계적/전기적 불량임을 최종 확인했습니다.

​

배선이나 모듈 문제로 오인하여 엉뚱한 곳을 헤매기 쉽지만, 정확한 벤치 테스트를 통해 정확한 원인을 잡고 작업을 진행합니다.

​

2. 순정 폴딩 카메라 플립 모터 교체 수리

원인이 확정되었으므로 곧바로 트렁크 트림 내부의 파손된 순정 폴딩 카메라 어셈블리를 탈거합니다.

• 부품 교체: 전체 순정 어셈블리를 통째로 교체하는 방식은 비용 부담이 크기 때문에, 내부 원인인 플립 모터 유닛을 정밀하게 분해하여 신품급 모터로 교체하는 합리적인 수리를 진행합니다.

• 배선 및 기어 구동부 정비: 모터 교체와 함께 내부 기어 슬라이드 부위의 구리스 도포 및 접점 부위 마감 상태를 철저히 점검하여 내구성을 높여줍니다.

3. 수리 완료 및 최종 테스트

모터 교체 후 차량에 다시 조립하고 최종 테스트를 진행합니다.

​

• 동작 테스트: 후진(R) 기어를 체결하자마자 엠블럼이 부드럽게 회전하며 카메라가 튀어나오고, MIB 인포테인먼트 화면에 선명한 후방 뷰와 주차 가이드라인이 정상적으로 출력됩니다.

​

• 주차 보조 시스템 연동 확인: 파크 파일럿 및 센서 연동까지 완벽하게 정상 작동하는 것을 최종 검수 후 차량을 차주분께 인도해 드렸습니다.

폭스바겐 파사트 GT 모델에서 종종 발생하는 후방 폴딩 카메라 먹통 증상은 무조건적인 부품 통교체보다는 정확한 진단과 벤치 테스트를 통한 원인 분석이 선행되어야 중복 지출을 막을 수 있습니다.

수입차 전장 시스템 트러블 슈팅 및 수리가 필요하시다면 언제든지 엠제이솔루션으로 문의해 주세요. 확실한 진단과 깔끔한 시공으로 보답하겠습니다.

감사합니다.

​

------------------------------------------------------------------------------------------------------------------------------------------------------------------
