{현대 BK 제네시스쿠페 3.8} 맘바 GTX3584 싱글터빈 터빈 업그레이드

​

안녕하세요, 부산 사상구 배기·튜닝 전문 팀퍼비드입니다.

​

오늘은 제네시스쿠페 3.8 싱글터보 차량의 터빈 업그레이드 작업을 정리해 봅니다. 이 차량은 엔진 오버홀부터 수동 스왑까지 저희 쪽에서 하나하나 세팅해 온 차량인데, 마지막까지 남아 있던 구형 35R 터보 상태가 좋지 않아 이참에 맘바 GTX3584 터빈으로 업그레이드를 진행했습니다. 터빈만 바꾸는 데서 그치지 않고 쿨러라인과 배기라인, 단열재까지 함께 손봤습니다.

​

터빈업이나 부스트 세팅이 궁금하신 분은 네이버 톡톡이나 전화로 편하게 문의 주시면 됩니다.

​

작업 전 엔진룸입니다. 기존 싱글터보 셋업이 자리 잡고 있고, 파란 실리콘 호스와 브레이드 오일 라인, 골드 단열재까지 그동안 손이 많이 가 있는 차량입니다. 이번에는 이 구성에서 터빈을 상위 사양으로 올리고, 그에 맞춰 배기라인과 단열을 다시 잡는 것이 목표라 전체 상태부터 꼼꼼히 확인했습니다.

화이트 컬러의 제네시스쿠페입니다. 앞쪽에 대용량 인터쿨러가 자리 잡고 블루 휠까지 스포티하게 꾸며진 차량으로, 겉모습만큼이나 속도 알차게 세팅된 차량입니다. 리프트에 올려 하부 배기와 터보 주변부터 확인하고 작업을 시작했습니다.

하부에서 기존 터보와 배기 구성을 확인했습니다. 골드 단열재로 감싼 배기라인과 웨이스트게이트, T3 플랜지 구성이 자리 잡고 있습니다. 구형 35R 터보가 오래 사용되며 상태가 떨어진 만큼, 이 부분을 상위 사양 터빈으로 올리기 위해 배기라인과 터보 마운트 상태를 함께 점검했습니다.

이번에 올릴 맘바 터빈입니다. 개럿 GTX35R 스펙의 GTX3584RS 젠2 사양으로, 62/68 사이즈에 T3 하우징 구성입니다. 구형 35R보다 컴프레서 휠과 터빈 휠 효율이 올라간 사양이라, 같은 싱글터보 배치에서도 더 높은 부스트와 출력을 안정적으로 낼 수 있습니다.

포장지에서 꺼낸 신품 맘바 터보입니다. A/R.70 컴프레서 하우징에 빌렛 컴프레서 휠이 들어가 있어, 반응성과 유량을 함께 잡은 사양입니다. 장착 전에 하우징 방향과 오일 포트, 클램프 위치를 확인해 차량 배치에 맞게 준비했습니다.

새로 들어갈 맘바 터보와 탈거한 구형 35R 터보를 나란히 두고 비교했습니다. 왼쪽 깨끗한 빌렛 휠이 신품 맘바, 오른쪽 색이 바랜 쪽이 기존 구형 터보입니다. 같은 A/R.70이라도 휠 형상과 효율이 달라, 교체 후 부스트가 붙는 감각과 최고 출력이 확실히 올라갑니다.

기존 터보를 탈거하고 마운트 자리를 확인했습니다. 터보를 내리려면 배기라인과 오일 라인, 흡기 배관을 모두 풀어야 하기 때문에, 주변 배선과 단열재가 눌리지 않도록 하나씩 정리하며 떼어 냈습니다. 탈거한 자리를 깨끗이 정리하고 신품 장착을 준비했습니다.

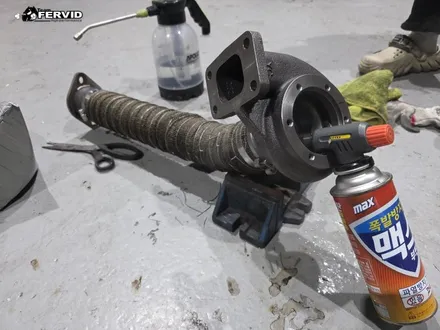

배기 쪽 파이프에 열차폐 단열재를 감아 조립했습니다. 터보는 배기 열을 크게 받는 부위라, 단열재를 제대로 감아 주면 엔진룸 열을 낮추고 배기 흐름의 열 손실도 줄일 수 있습니다. 파이프와 터빈 하우징 연결부를 맞춰 조립하고, 클램프로 단단히 고정했습니다.

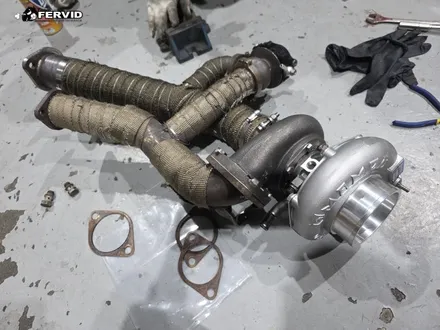

신품 맘바 터보를 배기 매니폴드, 웨이스트게이트와 함께 조립했습니다. 단열제를 감은 배기 파이프에 신품 개스킷을 대어 체결부를 맞췄습니다. 터보와 매니폴드, 웨이스트게이트가 정확한 각도로 자리 잡아야 차량에 올렸을 때 배기라인에 간섭이 없기에 장착전 확실한 세팅을 합니다.

신품 맘바 터보의 컴프레서 휠입니다. 빌렛으로 깎은 휠이 깔끔하게 자리 잡고 있어, 흡입 효율과 내구성을 함께 챙긴 사양입니다. 이 휠이 더 많은 공기를 밀어 넣어 주기 때문에, 같은 배기량에서도 출력 여유가 커집니다. 장착 전 휠 상태와 유격을 확인했습니다.

조립한 신품 맘바 터보를 엔진룸에 장착했습니다. 브레이드 오일 라인과 블루 실리콘 호스를 연결하고, 배기 매니폴드를 엔진에 체결했습니다. 좁은 엔진룸에 터보와 배관을 자리 잡게 하려면 순서가 중요한데, 오일 공급·리턴 라인부터 확실히 연결해 두고 배관을 이어 갔습니다.

터보 컴프레서 쪽에서 나오는 흡기 라인을 연결했습니다. 알루미늄 파이프와 실리콘 호스로 터보와 인터쿨러, 스로틀까지 이어지는 경로를 잡았습니다. 터빈이 커진 만큼 흡입 공기량도 늘어나기 때문에, 배관 지름과 경로를 맞춰 흐름이 막히지 않도록 정리했습니다.

인터쿨러로 이어지는 쿨러라인을 다시 정리했습니다. 터빈업으로 흡기 온도와 유량이 달라지기 때문에, 기존 배관을 그대로 쓰지 않고 새 터보 위치에 맞춰 경로와 연결부를 다시 잡았습니다. 알루미늄 파이프를 깔끔하게 이어, 인터쿨러를 지난 시원한 공기가 손실 없이 엔진으로 들어가도록 했습니다.

흡기와 쿨러라인 배관을 마무리하며 전체 경로를 정리했습니다. 신품 터보를 중심으로 흡기 파이프와 브레이드 라인, 블루 실리콘 호스가 제자리에 자리 잡았습니다. 서로 간섭하거나 열에 닿지 않도록 경로를 잡고, 클램프로 고정해 주행 중 흔들림이 없도록 했습니다.

엔진룸 위쪽에서 전체 세팅을 확인했습니다. 신품 맘바 터보와 폴리싱 흡기 파이프, 블루 실리콘 호스가 깔끔하게 자리 잡았습니다. 터빈업 후에는 배관 하나하나의 체결과 방향이 부스트 응답에 영향을 주기 때문에, 연결부를 다시 점검하며 마무리를 잡았습니다.

인터쿨러로 이어지는 폴리싱 알루미늄 파이프입니다. 용접부까지 깔끔하게 제작하여, 인터쿨러를 지난 공기를 스로틀까지 부드럽게 전달합니다. 파이프 경로가 라디에이터·인터쿨러와 간섭하지 않도록 자리를 잡고, 커플러 체결 상태를 확인했습니다.

엔진룸 배선과 배관 디테일을 정리했습니다. 브레이드 라인과 실리콘 호스, 배선 경로를 깔끔하게 잡아 두어야 열 관리와 정비성이 함께 좋아집니다. 터빈업 같은 큰 작업일수록 마무리 정리가 완성도를 좌우하기 때문에, 눈에 보이지 않는 부분까지 신경 써서 정돈했습니다.

완성된 엔진룸입니다. 신품 맘바 터보를 중심으로 흡기·쿨러 배관과 단열이 새로 자리 잡았습니다. 마지막으로 ECU 리맵핑까지 진행해 커진 터빈에 맞는 연료와 부스트 세팅을 잡고, 상태를 확인한 뒤 출고를 도와드렸습니다. 큰 작업인 만큼 초기 주행에서 상태를 지켜보며 세팅을 다듬는 것을 권해 드립니다.

​

이번 작업은 제네시스쿠페 3.8 싱글터보 차량의 구형 35R 터보를 맘바 GTX3584 터빈으로 업그레이드한 튜닝입니다. 터빈 교체에 더해 쿨러라인과 배기라인을 새 터보 위치에 맞춰 다시 잡고, 단열재를 재세팅한 뒤 ECU 리맵핑까지 일사천리로 진행했습니다. 구형 터보 확인부터 신품 조립, 장착, 배관 정리, 세팅까지 순서대로 마쳤습니다.

​

터빈업은 단순히 터보만 바꾼다고 끝나는 작업이 아니라, 흡기·배기·냉각·연료 세팅이 함께 맞아야 제 성능이 나옵니다. 이 차량도 구성 하나하나를 새 터빈에 맞춰 잡아, 커진 유량을 안정적으로 받아 내도록 세팅했습니다.

​

감사합니다!
