안녕하세요, 부산 사상구 배기·튜닝 전문 팀퍼비드입니다.

​

오늘은 제네시스쿠페 드리프트 차량의 타각킷 작업을 정리해 봅니다. 타각킷은 앞바퀴가 꺾이는 조향각을 크게 늘려 주는 드리프트 전용 세팅으로, 이 차량은 기존 순정에 스테이지3 가공너클이 들어가 있던 상태에서 번웨이 타각킷 타이로드 세트를 더해 조향각을 한 단계 더 확보했습니다. 작업하면서 상태가 좋지 않던 허브베어링도 한쪽 교체했습니다.

​

드리프트 세팅이나 타각킷이 궁금하신 분은 네이버 톡톡이나 전화로 편하게 문의 주시면 됩니다.

작업 차량의 엔진룸입니다. 제네시스쿠페 2.0 터보 엔진에 실리콘 호스와 그린 흡기 필터, 골드 단열재까지 손이 많이 가 있는 드리프트 셋업 차량입니다. 타각킷은 앞쪽 조향 계통을 손대는 작업이라, 먼저 엔진룸과 하부 상태를 확인하고 어느 범위까지 작업할지 잡았습니다. 드리프트 차량은 조향을 끝까지 쓰는 만큼 앞쪽 부품에 부하가 크게 걸리기 때문에, 조향 계통뿐 아니라 주변 부품 상태까지 함께 살펴 두는 것이 좋습니다. 전체 컨디션을 파악하고 작업을 시작했습니다.

리프트에 올려 하부를 확인했습니다. 가운데로 스티어링 랙과 타이로드가 지나가고, 그 뒤로 추진축과 빨간 스웨이바가 함께 자리 잡고 있습니다. 제네시스쿠페는 후륜 구동이라 엔진의 힘이 추진축을 통해 뒤로 넘어가는 구조인데, 타각킷은 이 랙에서 너클로 이어지는 타이로드를 전용 부품으로 바꾸는 작업입니다.양쪽 타이어가 물린 상태에서 랙과 타이로드, 로워암 연결부의 위치와 간섭 여부를 먼저 확인했습니다. 큰 각도로 조향할 때 어디가 닿는지까지 미리 짚어 두고 작업 순서를 잡았습니다.

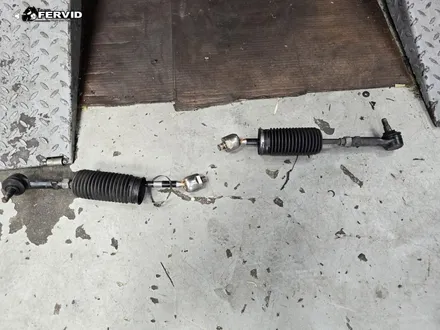

차량에서 떼어 낸 순정 타이로드입니다. 순정은 조향각이 정해진 범위로 제한돼 있어, 드리프트에 필요한 큰 타각을 낼 수 없습니다. 이 순정 타이로드를 번웨이 타각킷 전용 타이로드로 교체해, 앞바퀴가 더 크게 꺾이도록 만드는 것이 이번 작업의 핵심입니다. 순정 타이로드는 길이 조절 폭도 좁고 로드엔드가 일반형이라 큰 각도에서 걸림이 생기기 쉬운데, 타각킷 전용품은 이 부분을 개선한 구조입니다. 탈거한 순정품과 새로 들어갈 부품을 비교하며 규격을 확인했습니다.

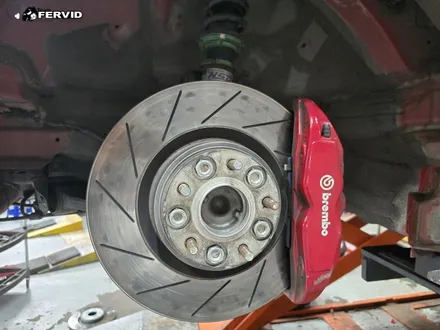

프론트 허브와 브레이크를 확인했습니다. 레드 브렘보 캘리퍼와 슬롯 디스크, 그 아래로 HSD 코일오버가 자리 잡고 있습니다. 타각킷 작업은 너클과 타이로드가 만나는 부위를 다루기 때문에, 허브와 브레이크, 서스펜션 체결부를 함께 점검하며 작업 공간을 확인했습니다. 드리프트 차량은 앞바퀴에 횡방향 힘이 크게 걸려 허브와 베어링, 브레이크까지 부담이 큰 부위입니다. 그래서 타이로드만 보는 것이 아니라 주변 부품 상태를 같이 살펴, 손볼 곳이 있는지 확인하며 진행했습니다.

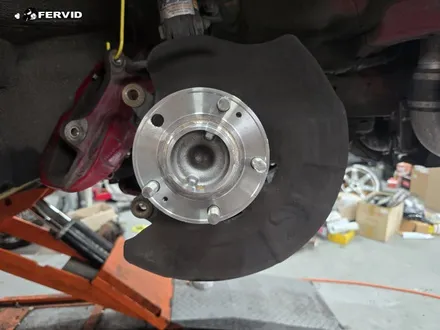

반대쪽 프론트 허브와 브레이크, 서스펜션을 점검했습니다. 5홀 허브에 레드 브렘보 캘리퍼, 그 아래 HSD 코일오버가 자리 잡고 있습니다. 드리프트 차량은 앞바퀴에 걸리는 부하가 커 허브베어링이 상하기 쉬운데, 상태를 확인하는 과정에서 한쪽 허브베어링 컨디션이 좋지 않아 이번 작업에 함께 교체하기로 했습니다. 허브베어링이 유격이 생기면 조향 감각이 흐려지고 큰 타각에서 불안정해지기 때문에, 타각킷 작업으로 허브 주변을 분리한 김에 같이 손보는 것이 효율적입니다. 양쪽 허브 상태를 비교하며 확인했습니다.

너클 쪽 체결부를 확인했습니다. 스테이지3 가공너클이 이미 들어가 있어, 여기에 번웨이 타이로드를 맞춰 조향각을 더 확보하는 구성입니다. 가공너클은 조향 지오메트리를 드리프트에 맞게 손본 부품인데, 여기에 타각킷 타이로드가 정확히 맞물려야 좌우 타각이 균형 있게 나옵니다. 너클의 타이로드 체결 구멍 위치와 각도, 로드엔드가 들어갈 자리를 확인하고, 큰 각도에서도 간섭이 없도록 방향을 잡았습니다. 가공너클과 새 타이로드의 조합을 미리 맞춰 보며 세팅을 준비했습니다.

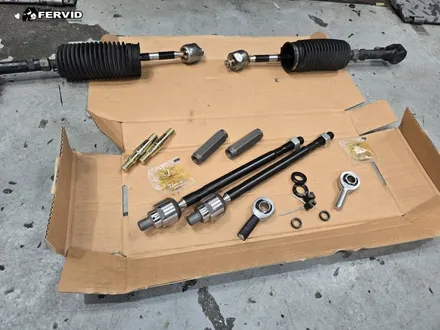

이번에 장착할 번웨이 타각킷을 개봉했습니다. 강화 타이로드 로드와 로드엔드, 조절용 부품과 체결 볼트가 세트로 구성돼 있습니다. 순정보다 튼튼한 로드와 조절식 엔드로, 큰 타각에서도 견디고 각도를 세팅할 수 있는 것이 특징입니다. 드리프트는 조향을 끝까지 쓰기 때문에 타이로드에 순간적으로 큰 힘이 걸리는데, 타각킷 전용품은 이 하중을 견디도록 로드가 굵고 로드엔드도 유니볼 방식으로 되어 있습니다. 부품 구성과 규격을 하나하나 확인하며 장착을 준비했습니다.

타각킷 구성 부품을 하나씩 확인했습니다. 로드엔드와 아웃터 부품, 조절 볼트까지 빠짐없이 준비돼 있습니다. 장착 전에 각 부품의 나사 방향과 조립 순서를 확인해, 좌우 길이를 같게 맞출 수 있도록 세팅을 준비했습니다. 타각킷은 조립할 때 좌우 로드 길이를 정확히 맞추지 않으면 직진 시 핸들 중심이 틀어지고 좌우 타각도 달라지기 때문에, 기준 길이를 정해 두고 조립하는 것이 중요합니다. 부품을 순서대로 늘어놓고, 어느 쪽부터 조립할지 정한 뒤 작업에 들어갔습니다.

번웨이 타이로드를 스티어링 랙에 장착했습니다. 랙 끝단에 새 로드를 체결하고, 부트를 정리해 이물이 들어가지 않도록 했습니다. 좌우 로드 길이를 맞춰야 조향이 한쪽으로 치우치지 않기 때문에, 기준 길이를 잡아 가며 체결했습니다. 랙과 타이로드 연결부는 조향력이 그대로 전달되는 부위라, 나사산이 충분히 물리도록 확실히 체결하고 풀림 방지까지 신경 썼습니다. 하부의 빨간 스웨이바와 로워암 사이 좁은 공간에서 작업하는 만큼, 주변 부품과 간섭이 없는지 확인하며 자리를 잡았습니다.

스티어링 랙의 이너 샤프트 쪽을 확인했습니다. 랙 부트를 젖혀 랙 바와 이너 연결부 상태를 점검했습니다. 타각킷은 랙에서 이너, 아웃터 타이로드로 이어지는 힘의 흐름을 다루는 작업이라, 이너 쪽 유격과 상태까지 확인해야 큰 타각에서도 조향이 매끄럽게 나옵니다. 이너 쪽에 유격이 있으면 아무리 좋은 타각킷을 달아도 조향이 헐겁게 느껴지기 때문에, 랙 바가 부드럽게 움직이는지, 부트가 찢어지거나 이물이 들어가지 않았는지 함께 살폈습니다. 이상이 없는 것을 확인하고 다음 작업으로 넘어갔습니다.

스티어링 랙과 새 타이로드의 정렬을 확인했습니다. 좌우 타이로드가 같은 길이로 자리 잡아야 직진 시 핸들 중심이 맞고, 좌우 타각도 대칭으로 나옵니다. 랙 부트와 로드가 일직선으로 정리된 것을 확인하고 반대쪽 작업으로 넘어갔습니다. 타이로드는 조향의 기준이 되는 부품이라, 좌우 길이가 조금만 달라도 핸들이 한쪽으로 쏠리거나 타각이 비대칭으로 나옵니다. 그래서 양쪽을 같은 기준으로 맞추고, 랙에서 로드까지 이어지는 라인이 자연스러운지 눈으로 확인하며 정렬을 잡았습니다.

작업 과정에서 확인한 순정 너클입니다. 순정 너클은 조향각과 지오메트리가 정해져 있어, 드리프트에 필요한 큰 타각을 내려면 가공너클과 타각킷 타이로드의 조합이 필요합니다. 이 차량은 스테이지3 가공너클이 이미 들어가 있어, 여기에 번웨이 타이로드를 더하는 구성으로 진행했습니다. 순정 너클과 가공너클은 타이로드가 붙는 위치와 각도가 달라, 같은 타이로드를 달아도 나오는 타각이 크게 차이 납니다. 순정 대비 어떻게 지오메트리가 바뀌는지 확인하며 세팅 방향을 잡았습니다.

번웨이 타각킷의 신품 타이로드를 너클 조향 암에 체결했습니다. 은색 조절 로드 끝의 로드엔드를 너클에 끼우고, 캐슬 너트와 분할핀으로 고정했습니다. 세미슬릭 타이어가 물린 상태에서 새 타이로드가 자리 잡은 모습으로, 큰 각도에서도 부드럽게 움직이도록 방향을 맞춰 체결했습니다. 로드엔드는 조향할 때마다 각도가 크게 바뀌는 부위라, 유니볼이 걸림 없이 돌아가는지 확인하며 자리를 잡았습니다. 캐슬 너트에 분할핀까지 끼워 주행 중 절대 풀리지 않도록 마무리했습니다.

너클 쪽 로드엔드 체결 상태를 확인했습니다. 유니볼 방식의 로드엔드는 큰 각도에서도 걸림 없이 움직여, 드리프트 시 앞바퀴가 크게 꺾여도 조향이 무리 없이 됩니다. 캐슬 너트와 분할핀으로 확실히 고정하고, 유격 없이 자리 잡았는지 확인했습니다. 로드엔드에 유격이 생기면 조향이 헐거워지고 타각을 줄 때 반응이 늦어지기 때문에, 이 부위의 체결과 유격 관리가 특히 중요합니다. 브렘보 캘리퍼와 디스크 사이 공간에서 로드엔드가 간섭 없이 움직이는지도 함께 확인하며 체결을 마쳤습니다.

스티어링 랙과 타이로드 연결부를 다시 확인했습니다. 타각킷 장착 후에는 랙의 좌우 스트로크와 타이로드 움직임이 순정과 달라지기 때문에, 큰 각도로 돌렸을 때 배관이나 주변 부품에 닿지 않는지 확인해야 합니다. 간섭 없이 자리 잡은 것을 확인하고 마무리 세팅으로 넘어갔습니다. 조향을 좌우 끝까지 돌려 보며 타이로드가 스웨이바나 로워암, 하부 배관과 닿지 않는지 하나하나 짚었습니다. 큰 타각에서 뭔가 닿으면 부품이 손상되거나 조향이 끝까지 안 되기 때문에, 이 확인을 꼼꼼히 진행했습니다.

​

번웨이 타각킷을 장착했습니다. 강화 로드와 조절식 엔드가 랙에서 너클까지 이어지며, 큰 타각을 견디는 구성으로 자리 잡았습니다. 조절부를 이용해 좌우 길이를 맞추고, 원하는 타각이 나오도록 세팅을 잡았습니다. 타각킷은 로드 길이를 조절해 나오는 타각과 토를 함께 잡는데, 너무 과하게 세팅하면 일상 주행에서 타이어가 안쪽에 닿을 수 있어 균형이 중요합니다. 드리프트에 필요한 각도는 확보하면서도 일반 주행에 무리가 없도록, 로드 길이를 맞춰 가며 세팅했습니다.

로드엔드 체결부를 최종적으로 조였습니다. 큰 힘을 받는 부위라 체결과 잠금 처리를 확실히 해야 주행 중 풀림이 없습니다. 유니볼이 부드럽게 움직이는지, 좌우가 같은 길이로 맞춰졌는지 확인하며 체결을 마무리했습니다. 캐슬 너트와 분할핀으로 고정하는 방식이라, 너트를 규정 토크로 조인 뒤 분할핀 구멍을 맞춰 확실히 끼웠습니다. 조향 계통은 안전과 직결되는 부위라, 한 곳이라도 헐겁거나 풀리면 큰 문제가 되기 때문에 체결 상태를 여러 번 확인하며 마무리했습니다.

좌우 타이로드 장착을 완료했습니다. 번웨이 타각킷 로드가 양쪽에 자리 잡아, 스티어링 랙에서 너클까지 깔끔하게 이어졌습니다. 스웨이바와 로워암 등 주변 부품과 간섭이 없는지 확인하고, 조향을 좌우로 돌려 움직임을 점검했습니다. 양쪽 로드가 대칭으로 자리 잡았는지, 조향할 때 좌우가 같은 감각으로 움직이는지 확인했습니다. 타각킷은 장착으로 끝이 아니라 좌우 밸런스가 맞아야 제 성능이 나오기 때문에, 핸들을 돌려 가며 양쪽 움직임을 비교하고 마무리 세팅을 잡았습니다.

하부 전체를 놓고 좌우 정렬을 확인했습니다. 가운데 스티어링 랙과 좌우 타이로드, 그 뒤로 추진축과 스웨이바가 대칭으로 자리 잡았습니다. 앞바퀴를 직진으로 둔 상태에서 좌우 타이로드 길이와 각도가 맞는지, 세미슬릭 타이어 양쪽이 같은 자세인지 점검했습니다. 직진 상태에서 좌우가 대칭으로 나와야 나중에 타각을 줬을 때도 좌우가 균형 있게 꺾입니다. 하부 전체를 한눈에 보며 타이로드와 랙, 주변 부품이 자연스럽게 정렬됐는지 최종 확인했습니다.

앞바퀴를 한쪽으로 최대한 꺾어 타각을 확인했습니다. 타이어가 크게 돌아가며 드리프트 각도가 확실히 살아난 것을 확인했습니다. 이 정도 타각이 나와야 드리프트에서 카운터 스티어를 충분히 줄 수 있어, 실주행에서 컨트롤 여유가 커집니다. 순정 상태에서는 이만큼 꺾이지 않기 때문에, 카운터를 줘도 이내 한계에 닿아 컨트롤이 어려운데, 타각킷으로 각도를 확보하면 그만큼 여유가 생깁니다. 꺾은 상태에서 타이로드와 로드엔드가 무리 없이 움직이는지 함께 확인했습니다.

반대쪽으로도 앞바퀴를 꺾어 좌우 타각을 확인했습니다. 신품 타이로드가 크게 꺾인 상태로 자리 잡은 모습으로, 양쪽 모두 균형 있게 큰 각도가 나옵니다. 좌우 타각이 다르면 드리프트 시 컨트롤이 어긋나기 때문에, 조절부로 길이를 맞춰 대칭이 되도록 세팅했습니다. 한쪽만 많이 꺾이고 반대쪽이 덜 꺾이면 좌우 카운터 감각이 달라져 주행이 불안정해집니다. 그래서 양쪽을 번갈아 꺾어 보며 같은 각도가 나오는지 확인하고, 미세한 차이는 로드 길이로 잡았습니다.

차량 바깥에서 본 완성 타각입니다. 앞바퀴가 크게 꺾여 펜더 안으로 들어가며, 순정과는 비교할 수 없는 조향각이 나옵니다. 스테이지3 가공너클에 번웨이 타각킷 타이로드가 더해진 결과로, 이 각도가 실주행에서 드리프트 컨트롤의 여유가 됩니다. 바깥에서 보면 타이어가 얼마나 크게 돌아갔는지 한눈에 들어오는데, 이렇게 앞바퀴가 깊이 꺾여야 미끄러지는 뒤를 앞바퀴로 받쳐 주며 각을 유지할 수 있습니다. 완성된 타각을 외부에서 확인하며 세팅 결과를 점검했습니다.

꺾인 앞바퀴를 가까이서 확인했습니다. 타이어가 펜더 안쪽 깊숙이 들어갈 만큼 큰 타각이 나오는 것을 확인했습니다. 이렇게 큰 각도에서도 타이로드와 로드엔드가 무리 없이 자리 잡아, 조향 끝까지 걸림 없이 돌아갑니다. 근접해서 보면 타이어와 펜더, 서스펜션 사이 간격이 어떻게 되는지 정확히 보이는데, 이 부분이 닿으면 주행 중 타이어나 부품이 손상되기 때문에 간격을 함께 확인했습니다. 큰 타각에서도 여유 공간이 남아 있는 것을 보고 세팅이 잘 나왔음을 확인했습니다.

최대로 꺾은 타각입니다. 앞바퀴가 펜더 안으로 크게 들어가, 드리프트에 필요한 조향각이 확실히 확보됐습니다. 순정과 비교할 수 없는 각도가 나오며, 이 각도가 드리프트에서 카운터를 주고 컨트롤하는 여유가 됩니다. 앞바퀴가 이만큼 꺾이면 미끄러지는 상황에서도 앞을 원하는 방향으로 향하게 할 수 있어, 각을 더 깊고 길게 유지할 수 있습니다. 좌우 모두 이 정도 각도가 대칭으로 나오는 것을 확인하고, 타각킷 세팅의 결과를 최종적으로 점검했습니다.

​

이번 작업은 제네시스쿠페 드리프트 차량에 번웨이 타각킷 타이로드를 장착하고 허브베어링을 교체한 튜닝입니다. 기존 스테이지3 가공너클에 번웨이 타이로드 세트를 더해 조향각을 크게 확보하고, 상태가 좋지 않던 한쪽 허브베어링을 신품으로 교체했습니다. 순정 타이로드 탈거부터 타각킷 장착, 허브베어링 교체, 조향각 확인까지 순서대로 진행했습니다.

​

타각킷은 드리프트에서 카운터 스티어의 여유를 만들어 주는 핵심 세팅으로, 너클과 타이로드, 로드엔드의 각도가 맞아야 좌우 타각이 균형 있게 나옵니다.

​
