반갑습니다 부산경남 안드로이드 올인원 어라운드뷰 전문장착점 오빠차입니다 ^^

날씨가 몇주동안 이래더워도 되나 싶을정도로 굉장히 덥다가 이제서야 좀 선선? 한 느낌이 듭니다ㅎㅎ

밤에도 살짝 시원한 감이 느껴질 정도로 온도가 많이 내려갔고 낮에도 막 그렇게 덥지는 않아서 기분도 좋아지는 요즘입니다 ㅎㅎ

​

오늘 소개해드릴 작업은요~ ㅎㅎ

르노 코리아 sm6입니다. 외관을 다르지만 qm6와 같은 실내를 가지고 있죠 ㅎㅎ

보스앰프까지 있는 거의 풀옵션 차량입니다 ㅎㅎ

고객님께서 처음 문의를 주셨을때 어라운드뷰 까지 작업을 원하신다고 하셨습니다.

9.7인치 7870칩셋 테슬라형의 경우 클라이드코리아 제품과 알리직구 제품의 가격차이가 거의 나지 않아서 클라이드코리아 제품을 추천드렸구요 ^^

링크를 고객님께 보내드렸고 고객님께서 어라운드뷰 카메라까지 잘 준비해서 부산경남 안드로이드 올인원 전문장착점 오빠차로 방문해 주셨습니다 감사합니다!

아하 sm6 qm6는 옵션이 높을수록 포기해야하는 기능들도 생길수 있습니다.

그렇지만 올인원으로 교체를 하시는데는 다 이유가 있죠.. 순정이 너무 느리고 불편합니다...

​

마사지시트나 앰비언트, 계기판 스타일설정등 연동이 되는 기능들도 많습니다.

​

오늘 작업을 할 차량은 르노 SM6입니다 순정8.7인치 S링크가 들어가있는 옵션입니다.

어라운드뷰 만빼고 마사지 기능과 여러가지 편의사양이 있는 풀옵션입니다.

sm6와 qm6의 경우 안드로이드 올인원 설치 난이도도 살짝 높은 편이고 어라운드뷰 작업도 타 국산차량에 비해 난이도가 좀 있는 편이라 현대기아보다는 공임이 살짝더 높은편 입니다. 물론 현대기아 차량들중에서도 난이가 높은편의 차량은 공임이 조금더 높습니다^^

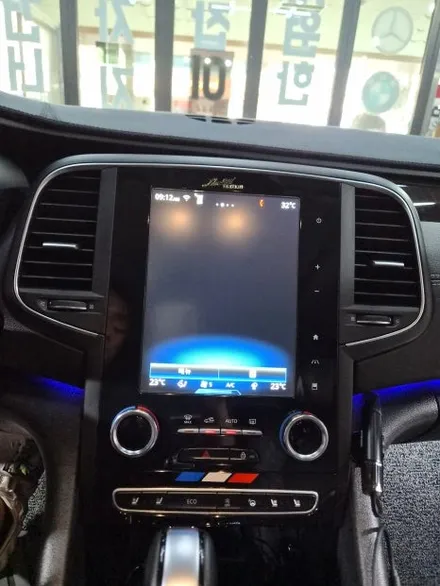

sm6 순정s링크 입니다.

8.7인치로 처음 출시됐을때 약간 센세이션을 일으켰던? ㅎㅎ 옵션이죠 ㅎㅎ

그런데 실제로 사용을 해보면 매우 느려서 속이 터집니다..ㅎㅎ

차주님도 순정이 너무 불편해서 이번에 안드로이드 올인원으로 교체를 원하셨습니다.

순정 후방카메라에 보스앰프까지있는 옵션입니다.

오늘 부산경남 안드로이드 올인원 어라운드뷰 전문장착점 오빠차에서 보스앰프까지 살려서 작업을 할예정입니다.

​

​

르노sm6 안드로이드 올인원과 어라운드뷰 작업을 하기위해 센터페시아를 탈거했습니다.

sm6가 qm6보다는 탈거범위가 좀 적습니다 ㅎㅎ qm6가 약1.5배정도 탈거를 해야할 파츠들이 많습니다.

사진으로보시면 아시겠지만 오디오를 빼낼수 없는 구조입니다. 뒷공간도 좁아 일부 플라스틱을 좀 커팅을 한 후에 작업을 진행합니다.

커팅하지 않으면 안에 공간이 너무 없어서 올인원 결합을 하기가 매우 힘이듭니다. 배선이 눌려서 쇼트가 날수도 있고 하기때문에 공간이 나올만한 정도만 커팅을 해서 시공을 합니다.

필요없는 부분을 커팅하기때문에 피스라던지 마감재 결합핀 자리는 건드리지 않으므로 파츠들 결합하는데는 전혀 문제가 없습니다 ^^

다음은 후방카메라를 달아볼까요?ㅎㅎ

네,,. 르노 sm6 트렁크트림 플라슨틱 저부분이 통입니다.

저런식의 차량들이 꽤나 있죠..ㅎㅎ 올뉴카니발, 제네시스BH, 등등

그래도 다행인것은 번호판이 범퍼에 있어서 번호판은 탈거하지 않아도 된다는점입니다 ㅎㅎㅎㅎㅎㅎㅎ

​

고정되어있는 핀들이 굉장히 강합니다. 조심조심 탈거를 해야 손상이 없이 탈거가 가능합니다.

저도 sm6 어라운드뷰는 처음해본것이었는데 생각보다는 탈거하기가 쉬웠습니다 ㅎㅎ

순정 후방카메라를 제거하고 홀쇼를 이용해 구멍을 넓혀 어라운드뷰용 카메라를 이식해줍니다.

맨우측이 결과물입니다. 말안하면 순정입니다^^

다음은 사이드카메라를 장착하기 위해서 도어트림을 탈거하고 사이드미러를 탈거해줍니다.

sm6와 qm6는 사이드미러 구조가 매우 특이합니다. 그래서 배선을 빼내기가 매우 어려운데요.

그래서 어라운드뷰 배선을 빼내기 위해서는 사이드미러 부품들을 싹 분해를 하는것이 좋습니다.

괜히 분해없이 배선을 빼내려다가 시간만 더 오래걸릴수도 있습니다.

다음은 도어에서 바디로 사이드카메라 배선을 넘겨줍니다.

순정주름관으로 통과시켜 빈자리에 타공후에 배선을 실내로 빼내줍니다.

저 작업을 할때에도 매우 신중하게 작업을 해야합니다.

타공을 하다가 자칫 쇼트가 날수 있기때문에 배터리 -를 떼어내고 진행을 합니다.

불상사가 일어나지 않도록 신중에 신중을 기해 작업을 하구요 ^^

어라운드뷰 작업에서 시간이 제일 많이 소요되는 작업이기도 합니다

요래요래 카메라 4개의 설치를 모두 마친후에 배선정리를 해줍니다.

sm6와 qm6의경우 안드로이드 올인원의 배선이 매우 어지럽습니다. 최대한 깔끔하게 정리를 해줍니다.

올인원을 결합할때도 뒷공간이 좁아서 잘 정리를 하면서 결합을 해야 쏙 들어갑니다.

​

작업이 완료되었고 최종적으로 보정을 진행합니다.

차량 전체보정매트를 반듯하게 정확하게 깔아서 진행을 합니다.

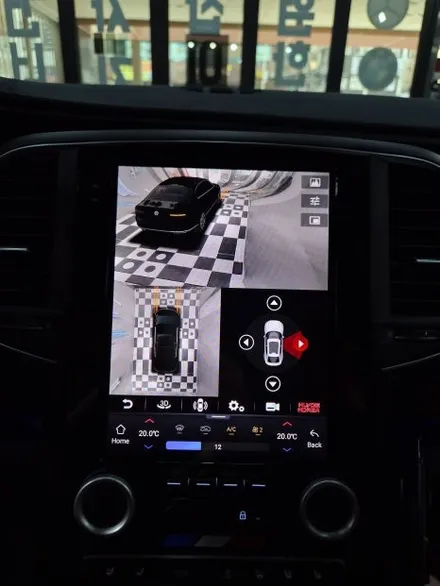

위 보정완료된 사진을 보시면 라인들이 일정하고 왜곡이 없는것을 보실수 있습니다. 라인들이 일자로 쭉쭉 잘맞게 나올때까지 계속 보정을 진행을 합니다.

시간이 오래 걸리더라도 최종적으로 제 마음에 쏙 들때까지 진행하고있습니다^^

캔버스에서 좌우측 깜빡이 비상등신호까지 연동을 시켜주구요^^

혹시라도 연동이 안되면 아날로그로 신호를 넣어서 기능이 문제없이 동작될수 있도록 작업을 해드립니다^^

간혹 턴시그널을 아날로그로 따내기가 힘들 차량들은 차주님들에게 양해를 구하고 생략을 하기도 합니다.

요래요래 문열림 표시와 사물감지 핸들조향각연동까지 전부다 연동가능합니다 ^^

굉장히 편리하겠죠?ㅎㅎㅎ

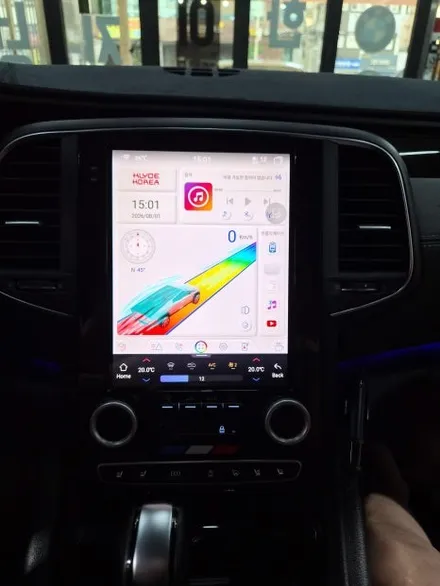

클라이드코리아 7870제품이구요 ^^ 아잉사의 계열로 보시면됩니다. 공조기도 아무문제없이 연동이 되구요 ^^

올인원을 설치해도 순정 s링크에서 조작하던 세팅들이 왠만한것들은 다 있습니다.

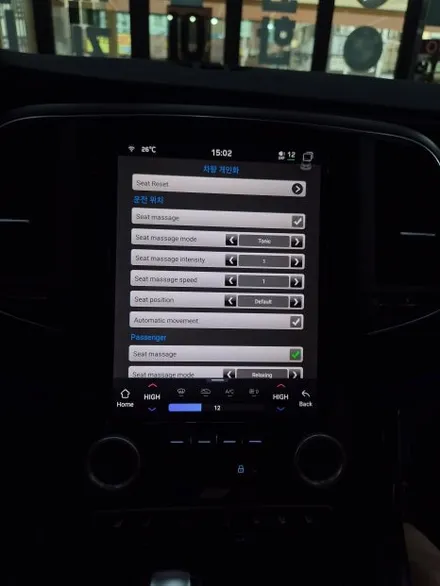

마사지 시트도 전혀 문제없이 동작하구요 ^^

계기판스타일 언어설정 앰비언트 색상설정 등 설정할수 있는것들이 많이 있고 대부분 설정이 먹습니다 ^^

​

후방카메라는 아까전 사진을 올렸구요 ^^

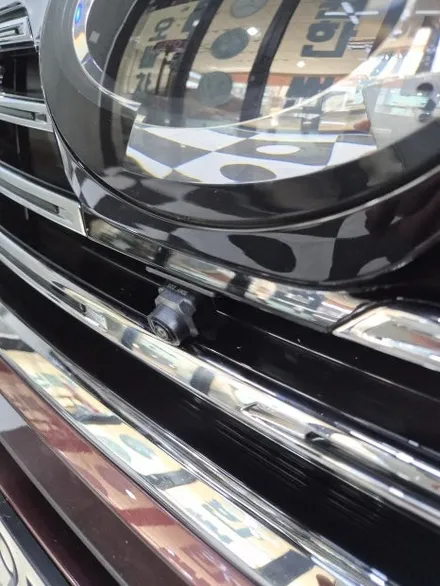

전방, 좌 우측 카메라입니다.

적절한 위치에 자리를 잘 잡아 보정도 꽤나 완벽하게 되었습니다.

우측 사이드미러에는 외기 온도 센서가 있기때문에 이 센서가 내부에서 보면 생각보다 부피가 큽니다 저부분도 신경써서 타공을 해야합니다^^

​

그럼 오늘 sm6 보스 8.7 인치 s링크 탈거후 7870안드로이드 올인원+어라운드뷰 장착 작업기를 모두 마치겠습니다.

봐주셔서 감사합니다.

작업은 세팅까지 대략 6시간정도 소요되었습니다.

오래오래 잘 사용하셨으면 좋겠습니다.

​

봐주셔서 감사합니다.

이상 부산경남 안드로이드올인원 어라운드뷰 전문장착점 오빠차 였습니다 ^^
