스포티지 더볼드 순정 전방센서 및 4구 LED 안개등 장착

안녕하세요. 대구 튜닝샵, 덱스크루 대구 수성점입니다.

오늘은 스포티지 더볼드 전방센서 및 LED 안개등 시공 후기입니다.

두 옵션 모두 순정 부품을 사용해서 작업을 진행했습니다.

​

차량을 계약할 때 또는 중고차 구매 시 원하는 옵션을 선택하지 못해 아쉬워하는 분들이 많습니다.

하지만 출고 후 또는 중고차 구매 후에도 순정 부품을 사용해서

순정 옵션 기능을 그대로 구현하는 작업이 가능하다는 사실을 알고 계시나요?

​

위 차주분은 전방센서 및 LED 안개등 옵션의 부재가 아쉬워서

이번에 순정 부품을 사용해서 순정 옵션 작업을 진행하기로 했습니다.

​

운전을 하다 보면 전방 사물과 차량 범퍼와의 거리를 조금은 정확하게 가늠해야 할 상황이 생기죠.

좁은 골목길 진입, 차량이 많이 주차된 주차장과 같은 곳에서 운전을 할 때 등과 같이

사물과 차량과의 거리 가늠에 신경을 많이 써야 할 때가 있습니다.

​

후방센서, 후방카메라는 기본 트림부터 적용되는 차종이 많아서

후진을 할 때는 그나마 괜찮은데 전방센서는 기본 트림부터 적용되는 차종이 많지 않습니다.

그래서 전방센서가 없는 차량을 운전하는 차주분들 중에서

전방 사물과 거리를 가늠하는 것을 어려워하는 분들이 많습니다.

​

스포티지 더볼드 차량에 전방센서 작업을 할 때,

작업 방법을 크게 2가지로 분류할 수 있습니다.

하나는 센서가 장착되는 부품을 타공 된 부품으로 교체해서 작업하는 방법이고

다른 하나는 기존 부품을 타공해서 센서를 장착하는 방법이죠.

​

대부분 비용 절감을 위해 기존 부품에 타공을 해서 작업을 진행합니다.

​

전방 주차 보조 시스템 옵션이 빠진 스포티지 더볼드 차량이라도

프런트 범퍼 내측에 센서 장착 위치가 표시되어 있습니다.

그래서 제조사가 정해놓은 위치에 센서를 장착할 수 있죠.

단, 장착 방향 또한 제조사가 정해놓은 방향으로 장착해야

오류가 발생하지 않습니다.

​

위 차량은 안개등 옵션이 빠져 있어 안개등 자리가 플라스틱 커버로 막혀있네요.

안개등 작업도 진행되기 때문에 플라스틱 커버는 탈거합니다.

​

센서 장착 전 차량 바디 컨트롤 모듈(BCM, Body Control Module)에

배선 작업으로 전방 주차 보조 시스템 옵션 정보를 입력하고

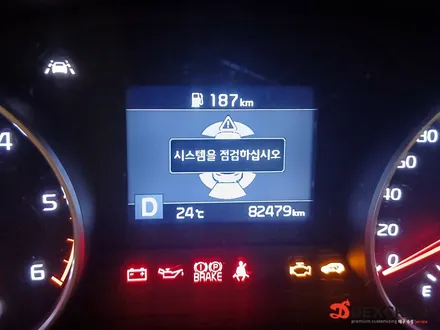

전원 인가 후 변속하면 위 사진과 같이 그래픽 이미지, 차량 전면부에

느낌표가 뜨는 경고등이 점등합니다.

​

위와 같은 경고등이 점등하는 이유는

차량이 전방 주차 보조 시스템을 인식했는데

전방센서 신호가 인식되지 않기 때문이죠.

​

이제 전방 센서를 장착하고 프런트 범퍼 와이어링 하니스 체결 후

커넥터를 사용해서 차량과 연결해 주면

위 경고등은 사라지고 해당 시스템이 정상작동하게 됩니다.

​

위 사진과 같이 전방센서 4개 모두 장착 완료되었습니다.

드릴로 타공 후 최대한 타공 부위를 다듬은 후 센서를 장착합니다.

​

콘솔 어퍼 커버 스위치는 위 왼쪽 사진의 스위치에서

오른쪽 사진의 스위치로 교체되었습니다.

AUTO HOLD 스위치 바로 위에 위치한 P 스위치가 주차 거리 경고 스위치입니다.

​

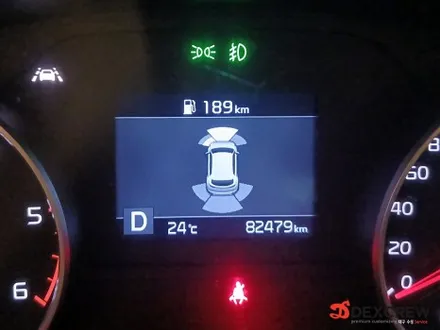

스위치가 켜져 있는 상태에서 센서 감지 범위 내에 물체가 위치하면

위 사진과 같이 계기판에 그래픽 이미지를 점등하여

운전자에게 사물의 대략적인 위치와 거리를 알려줍니다.

동시에 경고음이 울립니다.

​

D 단일 때는 당연히 전방 4개의 센서 모두 작동하며

R 단일 때는 전방 4개의 센서 중 양쪽 끝 2개의 센서(범퍼에 장착된 센서)만 작동합니다.

물론 R 단에서 후방센서 4개는 기존과 동일하게 모두 작동합니다.

​

그리고 시속 약 20km/h 이상의 속도로 주행하면 주차 거리 경고 스위치가 off 되고

더 이상 해당 시스템이 작동하지 않습니다.

그 이후 20km/h 이내의 속도로 감속해도 자동으로 스위치는 켜지지 않습니다.

저속(유효 작동 속도: 약 10km/h 이내)에서 스위치를 눌러야 켜지죠.

또는 기어를 R 단으로 변속하면 스위치가 켜집니다.

​

모든 작동 방식은 처음부터 전방 주차 거리 경고 옵션이 적용된 차량과 동일하게 작동합니다.

다음은 LED 안개등 작업입니다.

기존 차량은 안개등 옵션이 빠져 있기 때문에

안개등 자리가 플라스틱 커버로 막혀 있으며 멀티펑션 스위치에 안개등 스위치가 없습니다.

​

멀티펑션 스위치를 교체하기 위해 스티어링 휠 및 클락 스프링을 탈거합니다.

​

그리고 스마트 정션 블록 커넥터에 핀을 삽입하여 배선 작업을 합니다.

실내에서 작업되는 배선들은 모두 흡음 테이프로 마감하며

배선 작업이 완료되면 기존 배선 라인과 함께 깔끔하게 마감합니다.

​

리페어 커넥터를 사용해서 안개등 커넥터 배선 작업을 합니다.

배선 작업이 완료되면 콜게이트 튜브를 감싸서 안전하고 깔끔하게 마감합니다.

​

모든 작업이 완료되면 위 사진과 같이 멋진 LED 안개등이 정상 점등합니다.

4구 LED 안개등이 점등되면 차량이 조금 더 세련되어 보이죠.

야간 주행 시 시야 확보에 도움이 되는 것은 물론이고 드레스 업 효과까지 확실히 있죠.

​

멀티펑션 스위치는 안개등 스위치가 있는 스위치로 교체되었고

안개등을 켜면 위 오른쪽 사진과 같이 계기판에 안개등 켜짐 표시가 점등됩니다.

​

출고 시 선택하지 못한 옵션으로 인해 불편함을 느끼고 있다면

편하게 전화 문의해 주세요.

​

지금까지 덱스크루 대구 수성점의 스포티지 더볼드 전방센서 및 LED 안개등 튜닝 리뷰였습니다.

​

감사합니다.

​
