안녕하세요. 덱스크루 대전점입니다.

저희 덱스크루 대전점에서는

JSR 액티브 사운드, 가변 배기, 현대&기아

순정 옵션 장착 전문점으로써

10년넘는 경험과 노하우를 바탕으로

늘 최고의 시공과 완벽한 시공만을

약속드립니다.

프리미엄 대형 SUV 펠리세이드 LX3

대형 SUV 차량으로 엄청난 큰 차체를

보여주는데요.

큰 차체로 인하여 혼잡한 주차장과 좁은 도로에서

애를 먹기도 하게되죠.

차량의 360도 전체의 주변 영상으로 더욱 쉽고

안전하게 주차와 출차, 주행을 할수있는

운전자 주차 보조 시스템인

순정 서라운드 뷰 모니터 시공과정을 소개해드리며

SVM시공으로 인해 더욱 업그레이드되어

제공되는 증강 현실 네비게이션과

후측방 모니터 또한 확인 해보시길 바랍니다.

차량 탑승 후 기어를 인가시

기본화 옵션으로 적용된 후방의 화면만

제공되어지는상태이며 측방의 주차 감지는 되지않는

상태로 전방과 후방에 주차 감지만

적용되어있습니다.

서라운드 뷰 모니터 옵션은 총4개의

초광각 카메라로 인해 영상 화면이 제공되어

지는 옵션인데요.

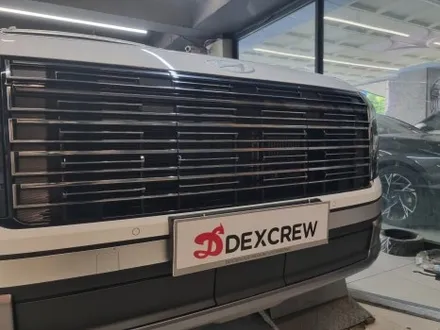

SVM 옵션이 없는 상태에서는

전방 카메라가 없으며 그릴교체와함께

카메라가 장착되어집니다.

측면의 화면을 제공해줄 카메라는

사이드 미러 하단에 달려있는데요.

현재 기본 사이드 미러로 장착되어있으며

카메라가 달린 옵션 전용 사이드미러로

1대1 교체되어집니다.

기존 후방 카메라는 AVM 광각 카메라로

적용되어있으므로 교체없이 그대로

적용됩니다.

차량 확인을 끝으로 바로 시공에 들어갑니다.

서라운드 뷰 모니터 옵션 시공에서

가장 중요한 작업은 4개의 카메라를

연결하여 주는 배선작업이며

원활하고 안전한 배선작업을 위하여

클러스터 모니터 등 을 탈거 하여주며

작업을 진행합니다.

전방 카메라 장착을 위해 프런트 범퍼를

탈거 해줍니다.

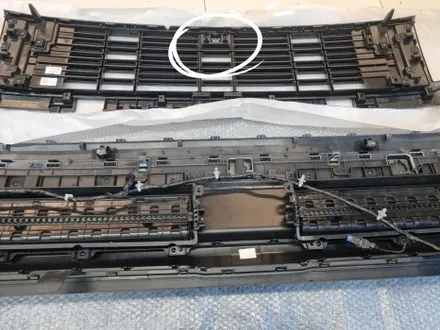

탈거 후 카메라 장착 가능한 전용 그릴로

교체해줍니다.

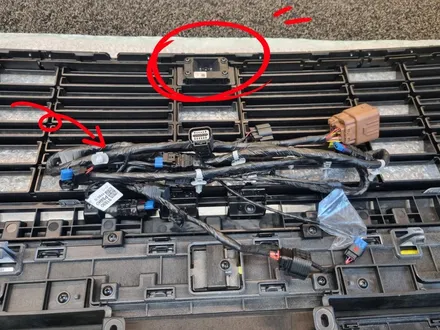

그릴 교체 후 카메라를 장착해주며

새롭게 추가된 측방 주차 감지센서와 함께

체결될 옵션 전용 와이어링 배선또한

교체시켜 줍니다.

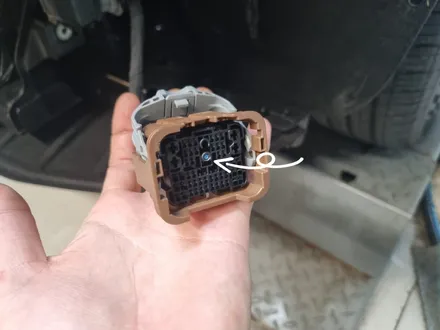

범퍼의 와이어링 배선과 이어질 차체쪽

메인 커넥터에서 전방 초광각 카메라의

화면 송출을 위한 동축 케이블을 단자를

핀 삽입하여 회로를 연결시켜줍니다.

카메라가 달린 사이드 미러 교체와

동축 케이블 삽입을 위해 도어트림또한

탈거해줍니다.

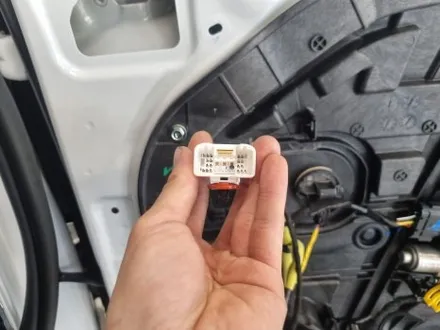

사이드 미러에서 연결될 커넥터와

차체쪽으로 이어질 메인 커넥터에도

똑같이 순정 동축 케이블을 핀삽입하여

회로를 구성해줍니다.

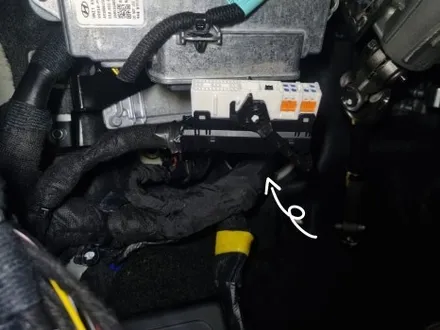

4개의 카메라가 장착되며 배선작업이 완료되면

장착되어진 카메라의 영상을

왜곡 보정 및 시점 전환을 통해 화면을

제공해줄 역할을 수행한 가장 중요한

ECU 유닛 또한 지정된 위치에

장착시켜주며 순정 커넥터를 체결하여

물리적인 시공이 완료됩니다.

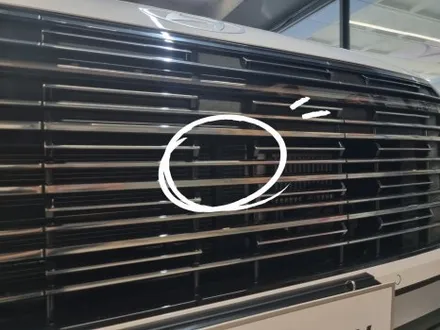

그릴 교체와 함께 장착되어진

전방의 초광각 카메라의 모습입니다.

카메라로 인해 럭셔리한 차량의 모습과

풀옵션이라는 이미지까지 심어주게됩니다.

측방을 담당해줄 사이드 미러 까지 교체되며

완성된 순정 서라운드 뷰 모니터 옵션으로

추가된 기능들까지

테스트를 통해 함께 확인해보시겠습니다.

완성된 옵션에 완벽한 마루리를 위해

코딩과 보정 작업을 진행해줍니다.

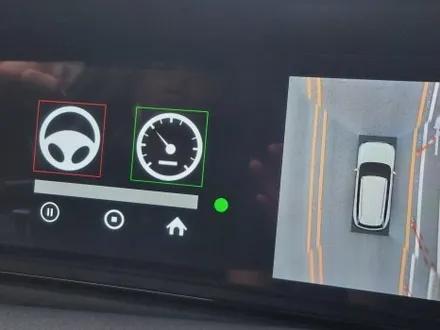

최초 장착 시 카메라의 영점 보정이

중요한 이유인데요. 보정 전 차선이 틀어져있으나

영점 보정 작업을 통해 점차 차선을

일직선으로 인식해주게됩니다.

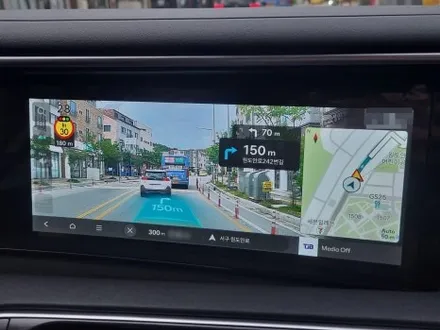

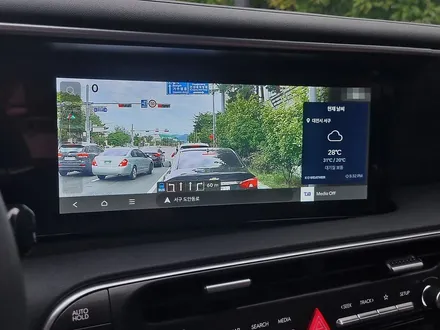

보정 작업이 완료되며 공도에서

테스트를 진행하였습니다. 전방의 실제 도로와

함께 네비게이션을 보실수있는 모드와

도로에 경로를 겹쳐 알려주는

증강 현실 네비게이션 기능 까지 완성되며

더욱 편안한 주행이 가능해졌습니다.

측방의 카메라가 생겨나며 활성화된

후측방 모니터의 모습입니다.

방향 지시등 작동 시 사이드 미러로 볼수없던

사각지대의 장애물을 영상 화면을 통해

확인 하시며 더욱 안전한 차선 변경이

가능해졌습니다.

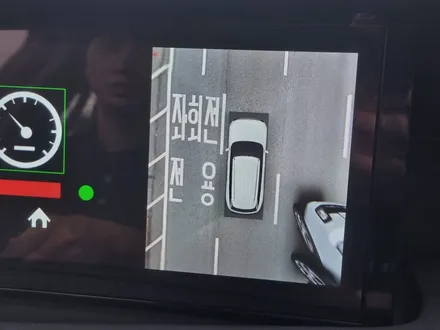

다양한 뷰모드를 제공함으로써

3D 내차량을 표현해 360도의 탑뷰 화면과

자유롭게 원하는 방향을 선택하여

확인하실수있게됩니다.

프런트와 리어 범퍼 양측방에

추가로 장착되어진 주차 감지 센서로 인해

전방과 후방은 물론 측방의 장애물까지

감지해주어 더욱 안전성과 함께 편의성까지

높아져 편안하고 쉬운 주차와 출차가

동시에 가능해졌습니다.

​

시공으로 인해 럭셔리한 차량에

더욱 배가되는 옵션

현대 디 올 뉴 펠리세이드 LX3 순정 서라운드 뷰

모니터 옵션 시공을

맡겨주신 차주님께 완벽한 시공으로

보답이 되었길 바라며

포스팅을 마치겠습니다.

감사합니다.

​
