안녕하세요. 덱스크루 대전점입니다.

저희 덱스크루 대전점에서는

JSR 액티브 사운드, 가변 배기, 현대&기아

순정 옵션 장착 전문점으로써 10년넘는

경험과 노하우를 바탕으로

늘 최고의 시공과 완벽한 시공만을

약속드립니다.

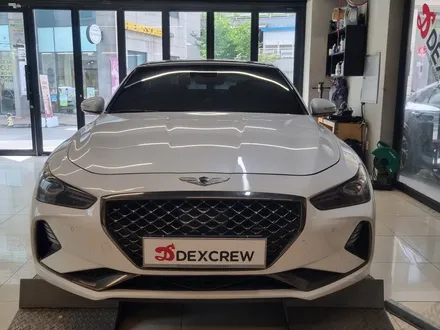

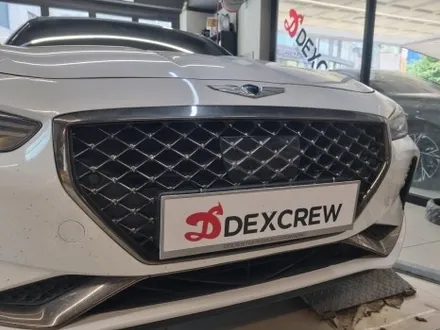

입고된 제네시스 G70 차량입니다.

좁은 주차 공간에서 항공뷰로 보여지는

차량 주변 360도의 영상 화면을통해

손쉬운 주차가 가능한 어라운드 뷰 옵션과

주행시에 모든 정보를 한번에 확인해

운전의 피로도로를 낮춰주는 옵션인

헤드 업 디스플레이 HUD를

추가함으로써 완벽한 풀옵션으로

재탄생하는 G70의 모습을 확인해보시죠

먼저 순정 어라운드 뷰 과정부터

시작하여 헤드업 디스플레이 까지

보시기 편하게 두단계로 나누어

작업과정을 보여드리겠습니다.

제네시스 G70 순정 어라운드 뷰 옵션은

총4개의 초광각 카메라의 영상을

왜곡 및 시점 변환을 통해 모니터에

비추어지게되는데요.

옵션이 빠져있는 상태에서는 전방 카메라가

없는 상태이며 카메라 장착을 위해

라디에이터 그릴 교체와 함께 카메라가

장착되어집니다.

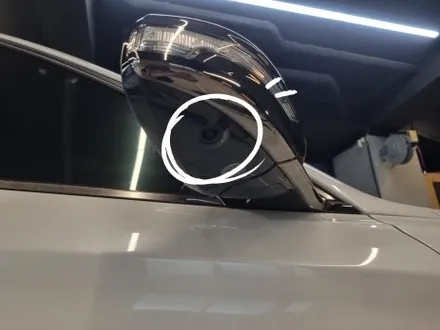

측면을 비춰질 카메라는

사이드 미러에 달리게 되는데요.

옵션 시공을 위해

카메라가 달린 옵션 전용 사이드미러로

1대1 부품 교체가 됩니다.

기존 달려있던 후방 카메라는

후방 주차시에 필요한 화각만 주어지기 때문에

옵션에 맞는 AVM 카메라로 교체 시켜주어

완벽한 어라운드 뷰 옵션으로

탄생됩니다.

옵션 시공을 위한 첫단계..!

안전한 탈거 작업부터 진행하는데요.

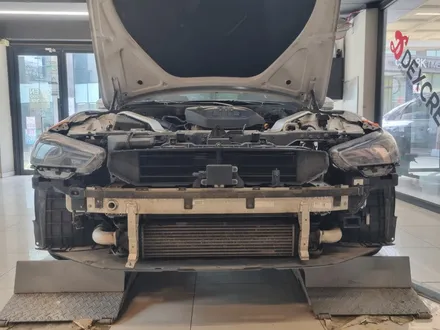

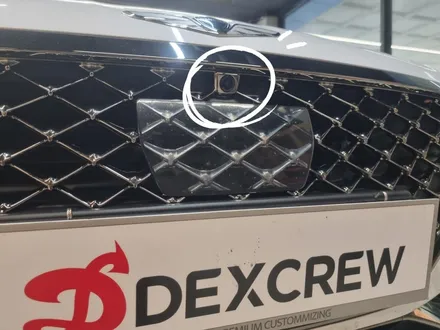

먼저 전방 카메라 장착을 위해 프런트 범퍼를

탈거해 줍니다.

탈거후 범퍼에서

라디에이터 그릴 교체와 함께

전방 카메라가 장착되어지며

옵션에 맞게 순정 와이어링 배선또한

교체시켜 카메라가 연결됩니다.

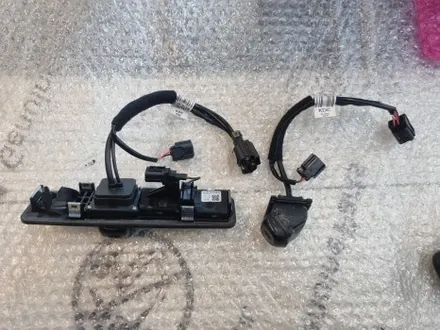

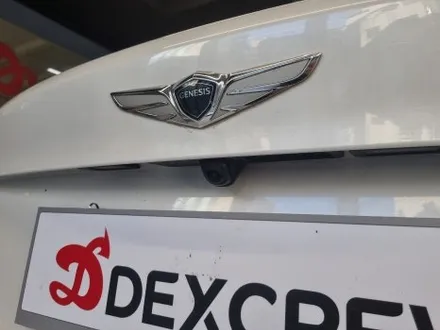

후방 카메라 또한 교체를 위해

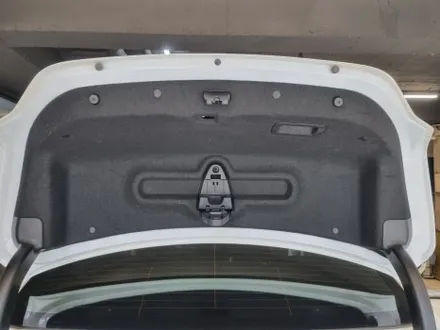

테일 게이트 트림 안쪽에서 기존 카메라를

탈거하여주며 옵션에 맞는

초광각 AVM 카메라로 교체 시켜 줍니다.

모든 카메라가 교체 장착되어지며

그에 맞게 배선작업을 통해

어라운드 뷰 ECU 유닛에 연결을 위한

배선작업이 진행되는데요.

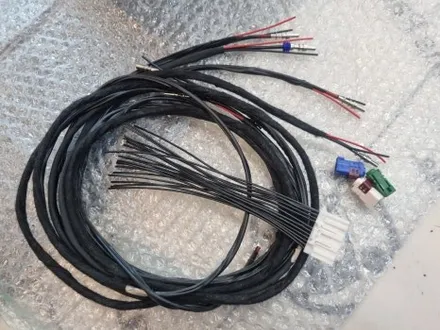

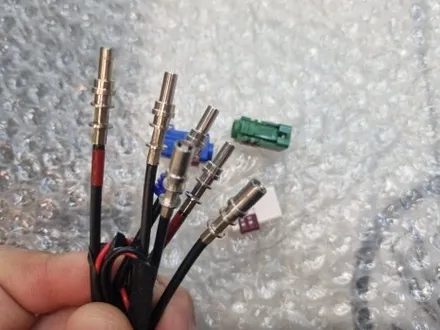

초광각 AVM 카메라에 선명하고 부드러운

영상을 위해서 일반 배선이 아닌

비디오 동축 케이블로 배선을 만들어

연결시켜줍니다.

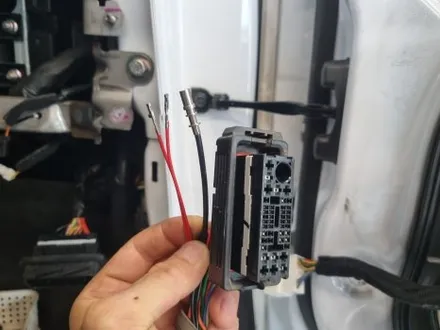

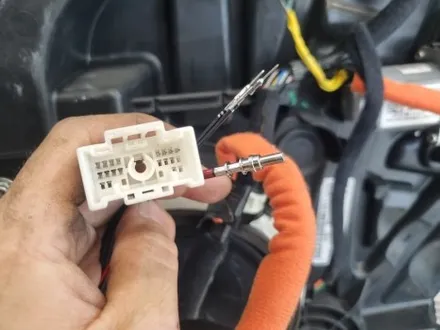

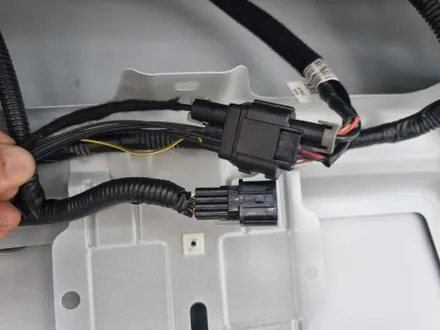

사이드 미러에 연결되는 커넥터와

도어에서 차량으로 연결되는 메인 커넥터

모두 순정 터미널과 동축 케이블을

순정 회로도와 동일한 번호에

핀삽입을 통해 회로를 구성해주며

전방과 후방에서도 동일하게

회로를 만들어주는데요.

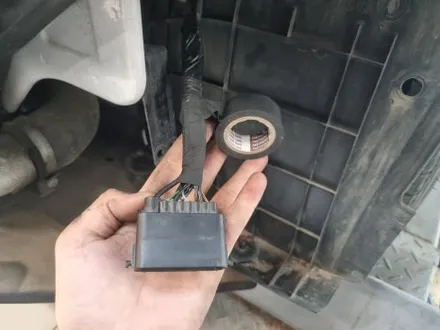

엔진 가까이에 있는 프런트 쪽 커넥터에는

내열 테이핑을 통해 배선을 보호해주며

트림안쪽에 체결되는 후방 커넥터에는

흡음 테이핑으로 마감하여

모든 배선을 보호해줍니다.

배선작업이 완료됨에 따라

모든 부품이 제자리에 장착되어지며

총 4개의 카메라가 모두 제 위치에

장착되어졌습니다.

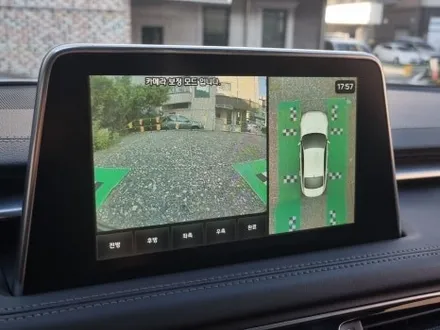

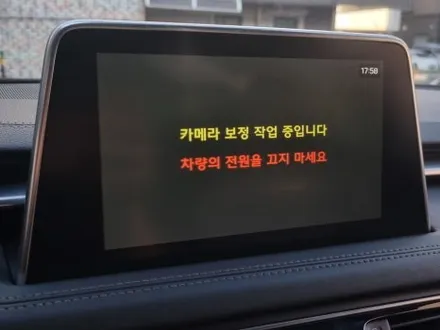

이제 장착된 4개의 카메라의 영상들이

틀어짐없이 하나의 영상으로 보여질수

있게 영점 보정을 실시하여 줍니다.

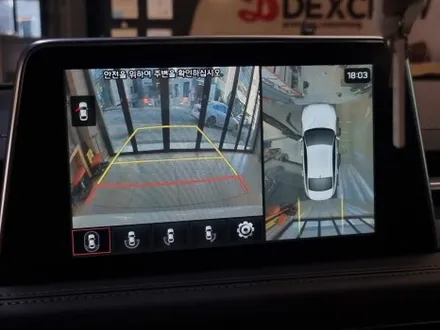

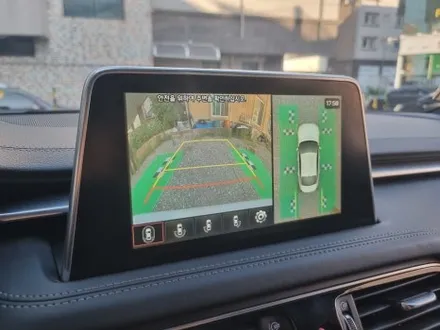

영점보정까지 완료되어지며

실제와 동일한 위치에 차량의 모습이

화면에 나타나 깔끔한 화면을 통해

차량 주변 모습을 확인 할수 있게

되었습니다.

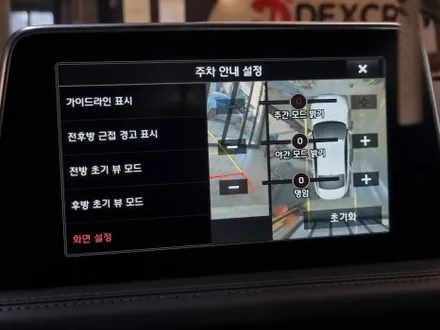

옵션 활성화가 됨에 따라 다양한 화면의

영상모드와 설정까지 하실수있게되며

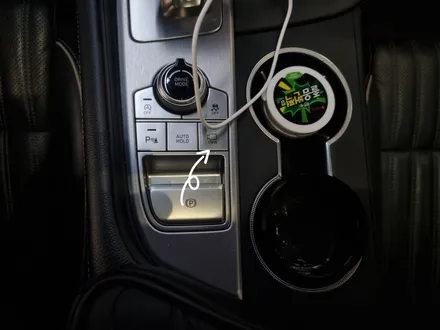

저속 주행시에도 교체된 스위치로

어라운드 뷰를 켜고 끌수있어 출차시나 좁은

골목길을 나오실때에도 주변의 장애물을

쉽게 확인하실수있게됩니다.

두번째 시공될 순정 옵션 HUD

헤드 업 디스플레이 옵션은 전면 유리에

비추는 화면을 통해 차량정보를

한눈에 알수있게되는 옵션이며

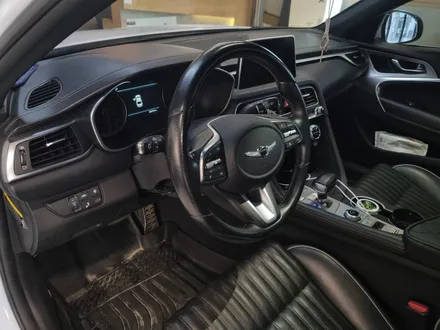

대시 보드 상단의 모습을 통해 옵션 유무를

확인할수있는데요.

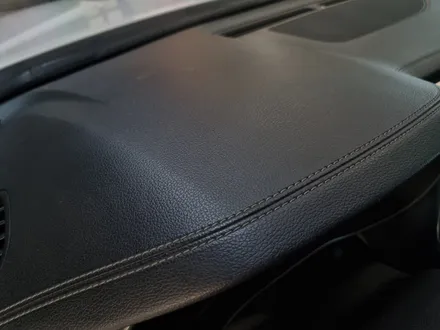

시공 전 상단의 대시보드가 막혀있으며

옵션이 없다는걸 알수있습니다.

헤드 업 디스플레이 옵션은 투영창이있는

대시보드로 교체 해 헤드 업 유닛의 화면이

전면에 표시될수있게 해주어야하기에

콘솔과 핸들 게기판 모니터등을 모두 탈거하여

작업을 진행합니다.

탈거 후

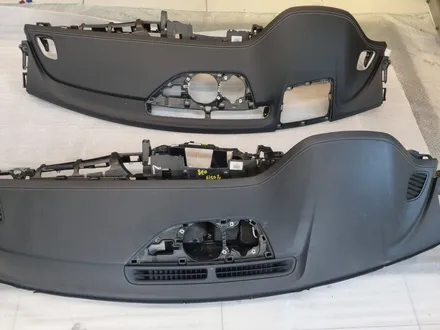

투영창이있는 옵션 전용 크래시 패드로

교체 장착을 위해 기존 크래시패드에

있던 에어백과 에어덕트등을 옮겨

이식해 줍니다.

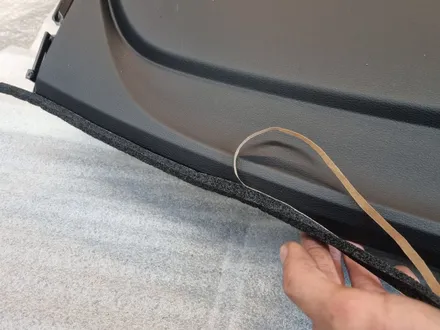

완벽한 마무리를 위해 흡읍 폼을 붙여

반사음과 내부에서 발생할수있는

소음을 차단해줍니다.

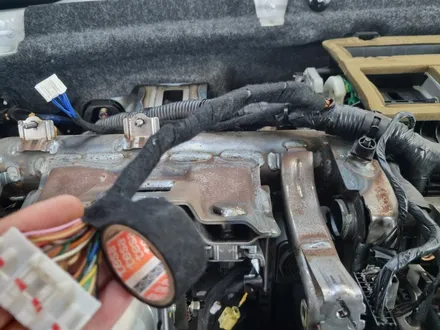

헤드 업 유닛 장착 전 실내에서도

터미널 핀삽입 방식으로 회로를 구성하여

순정 커넥터를 만들어주며

내부에 발생될 소음 차단을 위해

흡음테이핑으로 마감해줍니다.

모든 물리적 시공이 완료 되며

새롭게 교체된 대시보드에 투영창이

생겨난 모습입니다.

코딩과함께 영상 보정 작업까지

완료되어지며 헤드 업 유닛의 화면이

뚜렷하게 표시되어지고있습니다.

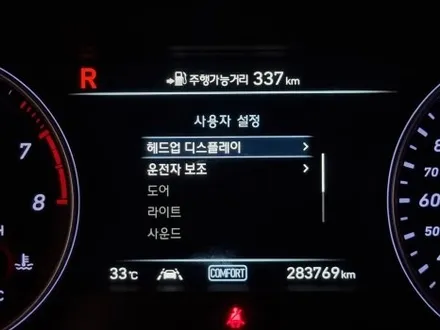

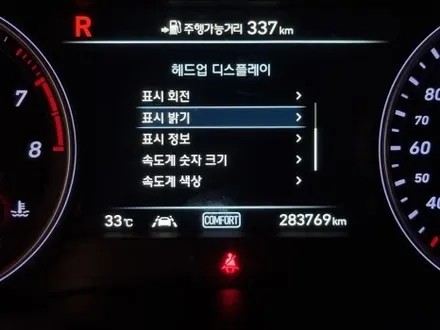

코딩을 통해 옵션이 활성화 됨에 따라

설정 메뉴를 통해

영상의 밝기 및 높이 등을 설정 가능하며

원하는 표시 정보만 선택하여

사용자에 맞게 설정하실수도있게

되었습니다.

이번 제네시스 G70에

순정 어라운드 뷰 & 헤드 업 디스플레이 HUD

로 완벽한 풀옵션 차량으로 거듭나게

되었는데요.

주행 과 주차 모든 편의 옵션이 장착됨에

따라 늘 안전한 주행과 편안한 주행이

되시길 바라며 맡겨주신 차주님꼐

감사의 인사를 끝으로

포스팅을 마치겠습니다.

감사합니다.

​
