{BMW F10 530i} ARP 가변배기 프로펠러 샤프트 커플링 교체 장착 / 부산 기장군

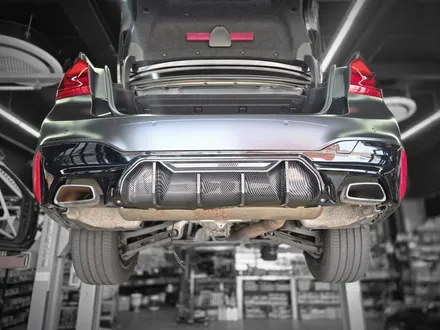

리프트에 올려 후면 하부부터 살펴봅니다. 카본 디퓨저가 이미 자리 잡고 있고 좌우로는 순정 사각 머플러팁이 물려 있는 상태입니다. 팁 자체는 깔끔하지만 그 안쪽으로 이어지는 배기라인은 순정 그대로라, 차주분이 원하시는 소리를 내주기에는 한계가 분명합니다. 이 상태에서 순정 배기를 걷어내고 ARP 가변배기로 교체하는 방향을 잡았습니다.

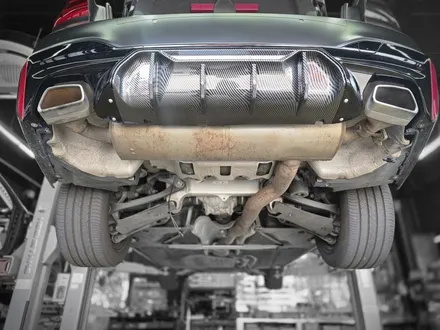

디퓨저 안쪽으로 순정 배기라인 전체가 드러납니다. 가운데 커다랗게 자리 잡은 중통이 오래 사용한 흔적으로 표면 곳곳에 부식이 올라와 있습니다. 순정 배기는 소음을 억제하는 데 초점이 맞춰져 있어 저 큰 중통을 지나며 배기음이 상당히 눌립니다. 이 라인을 ARP 시스템으로 바꾸면 팁뿐 아니라 소리를 만드는 통로 자체가 달라집니다.

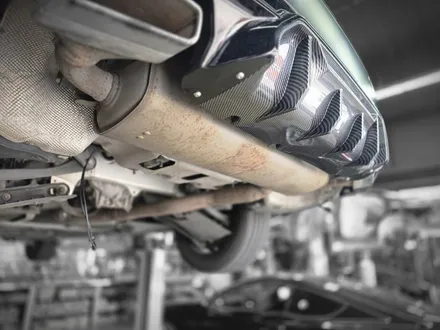

순정 중통을 가까이서 잡아 봅니다. 은박 방열 처리 아래로 부식이 번진 표면이 그대로 보입니다. 연식이 쌓인 F10에서 흔히 만나는 모습인데, 기능상 문제는 없어도 이 큰 소음기가 배기음을 억제하는 핵심입니다. ARP 가변배기는 이 자리를 밸브가 달린 배기라인으로 대체해, 평소에는 조용하게 두고 필요할 때 소리를 열어 주는 구조로 넘어갑니다.

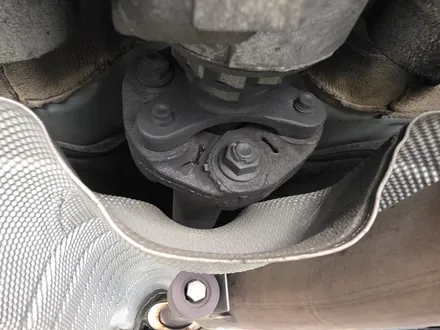

배기 작업을 위해 하부를 살피던 중 추진축 커플링에서 균열을 발견했습니다. 고무 몸체 곳곳이 갈라지고 표면이 부슬부슬하게 삭아 있어, 그대로 두면 진동과 소음으로 이어지고 심하면 주행 중 파손까지 갈 수 있는 상태입니다. F10처럼 후륜구동 차량은 변속기에서 나온 힘이 추진축을 타고 뒤로 전달되는데, 그 사이에서 충격을 흡수하는 부품이 바로 이 커플링입니다. 배기 작업과 함께 신품으로 교체하기로 결정했습니다.

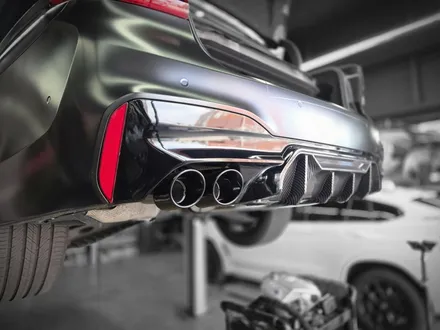

ARP 가변배기를 장착한 뒤 새로 자리 잡은 원형 듀얼 머플러팁입니다. 순정 사각팁과 달리 폴리싱으로 마감된 원형 팁이 디퓨저 아래로 또렷하게 드러나면서 후면 인상이 한결 살아납니다. 팁 모양만 바뀐 게 아니라 뒤쪽 배기라인 전체가 ARP 시스템으로 교체된 상태라, 보이는 것과 들리는 것이 같이 달라집니다.

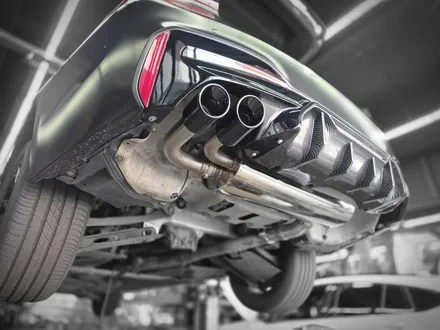

원형 듀얼 팁 뒤로 새로 이어진 스테인리스 배기라인이 보입니다. 순정의 두툼한 중통 대신 매끈한 파이프가 좌우로 넘어가며 팁까지 연결되는데, 이 구조 덕분에 배기가 한결 시원하게 빠지고 소리도 또렷해집니다. 용접부와 체결 상태를 하나하나 확인하며 팁 높이와 좌우 밸런스를 맞춰 마무리했습니다.

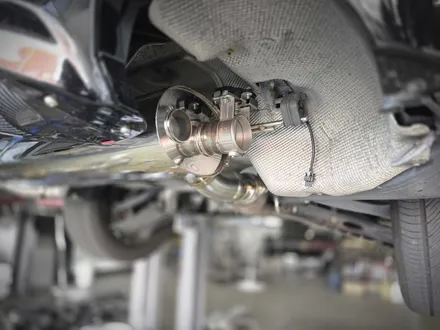

ARP 가변배기의 핵심인 전자식 가변밸브입니다. 배기라인 중간에 밸브 몸체가 자리 잡고, 옆에 붙은 액추에이터가 배선으로 신호를 받아 밸브를 여닫습니다. 리모컨 조작으로 밸브를 닫으면 평소처럼 얌전하게, 열면 눌려 있던 배기음이 살아나는 방식입니다. 배선 커넥터까지 깔끔하게 정리해 하부에 단단히 고정했습니다.

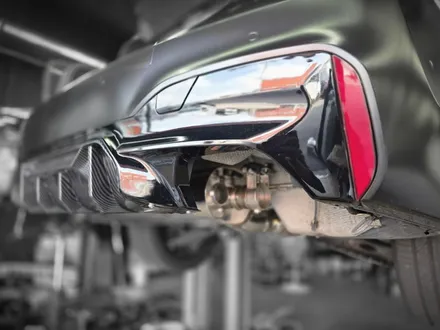

가변밸브가 장착된 부위를 측면에서 잡아 봅니다. 리어 범퍼 안쪽 공간에 밸브와 연결 파이프가 자리 잡고, 스테인리스 특유의 광택이 순정 라인과 확연히 구분됩니다. 밸브가 배기 흐름의 길목에 놓여 있어야 여닫힘에 따라 소리가 제대로 갈리기 때문에, 위치와 각도를 잡아 안정적으로 물렸습니다.

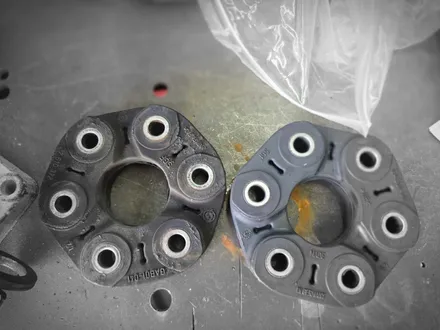

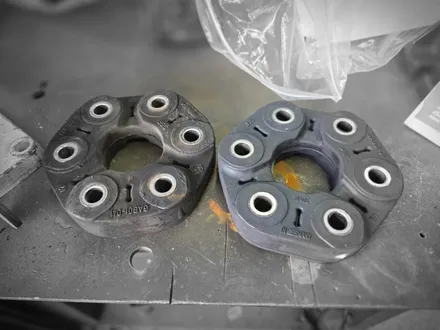

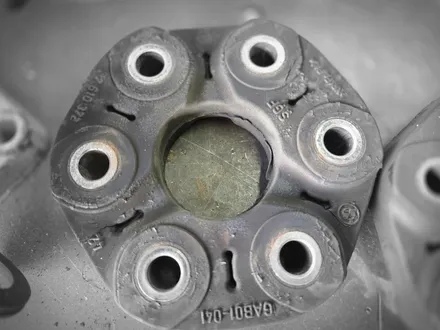

탈거한 순정 커플링과 새로 준비한 신품을 나란히 올려 비교합니다. 왼쪽 구품은 고무 표면이 갈라지고 부슬거리며 세월을 그대로 드러내는 반면, 오른쪽 신품은 탄탄한 고무 질감에 독일산 각인까지 선명합니다. 이렇게 놓고 보면 왜 교체가 필요한지 한눈에 들어옵니다.

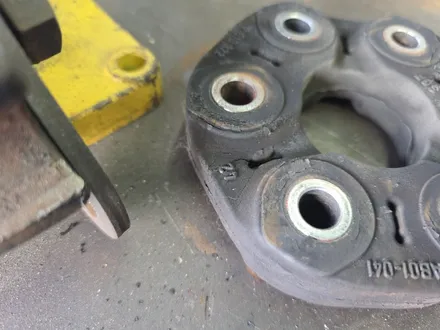

구품 커플링을 조금 더 당겨 봅니다. 볼트 체결부 주변으로 고무가 결을 따라 갈라지고, 힘을 받는 자리마다 잔균열이 번져 있습니다. 이 고무 덩어리가 회전하는 추진축의 미세한 각도 차이와 충격을 흡수해 주는데, 이렇게 삭으면 완충 능력이 떨어져 진동과 소음이 실내로 그대로 올라옵니다.

가운데 허브를 중심으로 균열이 방사형으로 뻗어 나간 모습입니다. 각 볼트 구멍 사이 살이 얇아진 부분부터 갈라지기 시작하는데, 이 정도면 언제 뜯겨도 이상하지 않은 수준입니다. 배기 작업을 하러 올렸다가 이 균열을 잡아낸 셈이라, 차주분께도 상황을 설명드리고 교체를 진행했습니다.

갈라진 고무 표면을 가장 가까이서 잡은 컷입니다. 표면이 마치 오래된 타이어처럼 잘게 트고 부슬부슬 떨어지는 상태로, 탄성이 이미 상당 부분 사라졌습니다. 이런 부품은 주행 중 소리로 먼저 신호를 주는 경우가 많은데, 이번처럼 하부를 열었을 때 미리 잡아 두면 더 큰 고장을 예방할 수 있습니다.

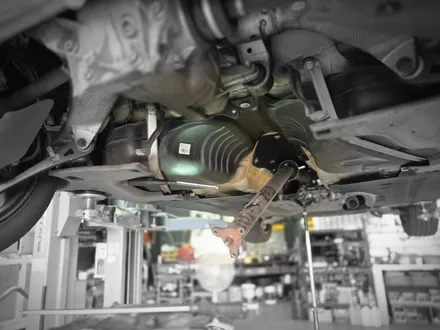

교체를 마친 하부를 넓게 잡아 봅니다. 새로 장착한 배기와 함께 추진축이 뒤로 곧게 이어지고, 라벨이 붙은 신품 소음기가 자리 잡았습니다. 배기라인과 추진축이 한 공간에 얽혀 있어 두 작업을 같이 진행하기에 오히려 효율이 좋았고, 간섭 없이 각각 제자리에 물렸는지 확인하며 마무리했습니다.

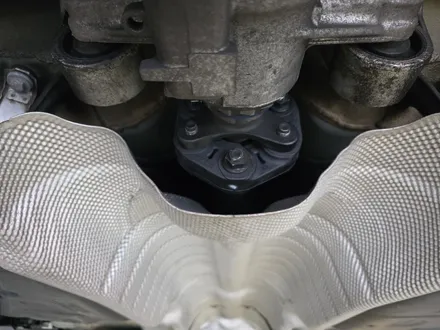

마지막으로 신품 추진축 커플링을 장착한 모습입니다. 변속기 출력부와 추진축 사이에 새 커플링이 단단히 물려 독일산 각인과 중앙 체결 볼트가 또렷하게 보입니다. 새 고무의 탄탄한 완충 덕분에 출발과 가속에서 전해지던 미세한 진동이 정리되고, ARP 가변배기의 달라진 소리까지 더해져 차주분이 원하시던 감각으로 마무리됐습니다.

​

이번 작업은 BMW F10 530i의 순정 배기를 ARP 전자식 가변배기로 교체하고, 하부 점검에서 발견한 노후 추진축 커플링까지 신품으로 함께 손본 작업입니다. 배기는 원형 듀얼 팁과 가변밸브로 평소의 정숙함과 열었을 때의 배기음을 모두 챙겼고, 추진축 커플링은 갈라진 구품을 걷어내고 신품으로 완충 성능을 되살렸습니다. 소리와 주행 감각이 함께 좋아지는 조합이라 만족도가 높은 작업입니다.

​

​

​

​
