더뉴 K8 어라운드뷰 커브드 파노라믹 디스플레이 순정연동 시공 카존 시즌5

"코앞의 이익 보다는 훗 날 기변하시고

웃으며 편하게 다시 찾으실 수 있는

샵이 될 수 있도록 더 많이 노력하겠습니다"

반갑습니다

대전 어라운드뷰 설치전문점

오토라인( Autoline) 하준아빠 입니다.

​

이번에 소개해드릴 차량은 더뉴 K8 차량입니다.

차량출고시 선택하지 못했던 서라운드뷰 옵션이 아쉬워 하며 방문해주셨는데요

해당차량은 택시 차량으로 출고되면서 서라운드뷰 옵션 선택을 할 수 가 없는 상황입니다.

그래서 차량 출고후 순정 디스플레이에 연동가능한 제품으로 시공을 맏겨 주셨습니다.

​

그럼 보시죠

더뉴 K8 2026년형 차량이 입고 되었습니다.

생각보다 길고 와이드한 크기때문에 주차 및 좁은 골목길주행시 사각지대가 발생하죠~

시공전 후진 기어를 넣으면

순정 후방카메라와 주차센서 표시만 보여주고 있죠~

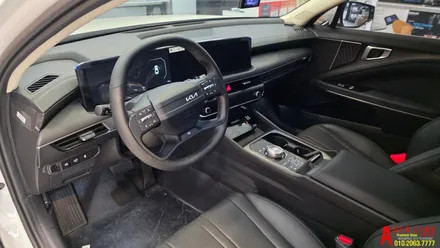

순정 커브드 파노라믹 디스플레이가 적용된 모습입니다.

순정화면에 연동하여 시공해볼게요 ~

시공전 모습입니다.

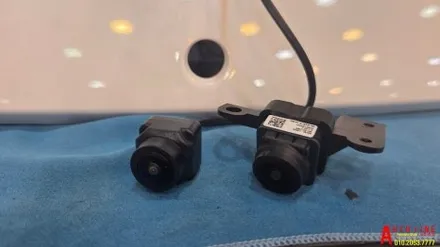

어라운드뷰 시공은 총 4개의 초고화질 광각카메라를 설치하여 시스템을 활성화하는데요

먼저 후방카메라는 트렁크 패널을 탈거하여 순정 카메라 자리에 그대로 이식하여 시공해드렸습니다.

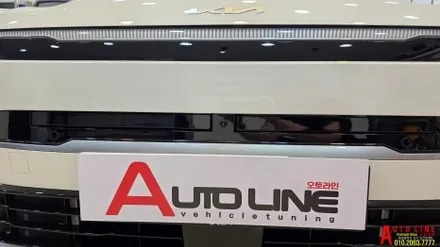

그리고 전방카메라는 순정자리를 가공하여 순정같은 마감퀄리티로 시공되었습니다.

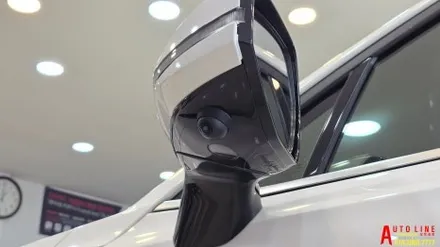

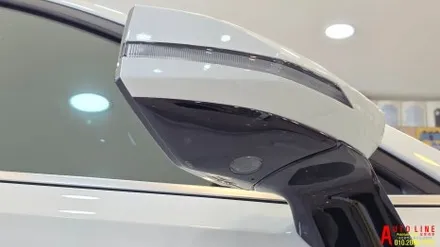

다은은 좌우 사이드미러 하단에 카메라를 시공하였습니다.

​

사이드미러 카메라 배선은 외부로 노출시키지 않고 문짝의 순정 라인을 통해 내부로 완벽히 매립 통과시켜 도어를 여닫을 때 단선되거나 빗물이 유입되는 고장 원인을 원천 차단합니다.

더뉴k8 어라운드뷰 시공은 결코 만만한 시공이 아닙니다.

대시보드를 거의 반탈거 수준으로 진행되었는데요

순정 헤드유닛을 왜 저기다가.....

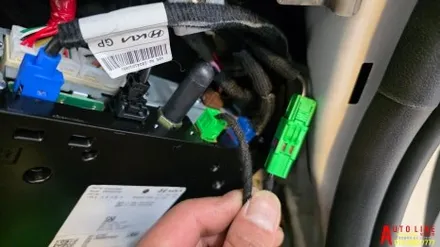

순정 커브드 디스플레이 연동을 위한 lvds케이블은 잭바이잭 방식으로 시공해드렸기때문에 화질저하걱정하실 필요 없습니다.

그리고 순정 카메라버튼 활성화를 위한 배선작을 마쳤구요

콘솔에 적용된 카메라 P 버튼을 눌러 주시면 어라운드뷰 화면으로 / 순정 화면으로 전환된답니다.

이렇게 구성된 인터페스와 카존 시즌5 모습입니다.

대시보드 내부로 들어가는 모든 어라운드뷰 배선 뭉치는 주행 중 달달거리는 잡소리를 유발할 수 있습니다.

오토라인의 철칙에 따라 시작점부터 끝점까지 배선 전체를 독일 테사 정품 면테이프로 꼼꼼하게 감싸 소음을 100% 차단합니다.

이렇게 시스템 구성을 마치고 나면 프로그램 셋팅을 진행하는데요

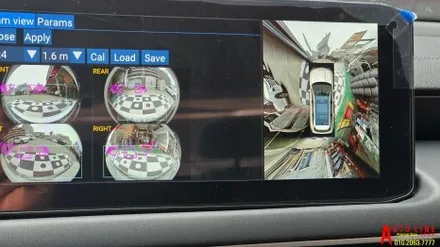

보시는것처럼 4개의 카메라가 제각각 따로 비춰지는데요

완성도를 결정하는 공차보정을 진행해줘야 합니다.

차량 주변에 전용 보정천을 깔고 4개의 카메라가 촬영하는 와이드 영상을 하늘에서 수직으로 내려다보는 듯한 하나의 스카이뷰 OR탑뷰로 정밀하게 합성하는 단계입니다

공차보정 전과후 모습입니다.

정밀한 수치 보정을 거쳐야만 모니터 속 화면과 실제 도로의 차선, 보도블록, 장애물의 위치가 정확히 일치하여 안심하고 주차할 수 있습니다.

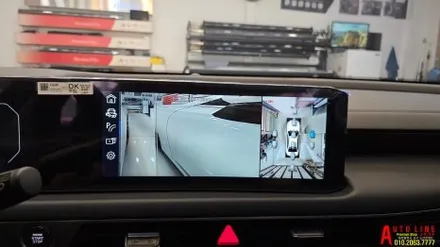

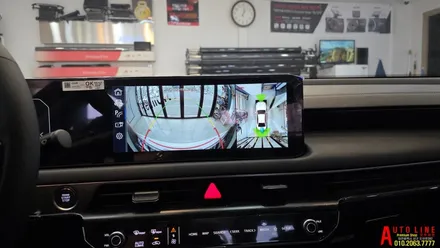

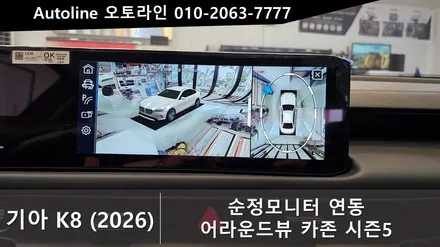

더뉴k8 순정 화면에 시공이 완료된 어라운드뷰 카존 시즌5 화면입니다.

터치 제어를 통해 완벽하게 구현하여 사방을 돌려볼 수 있습니다.

출발 전 차 주변에 미처 보이지 않던 낮은 장애물이나 아이들이 없는지 완벽하게 확인하고 안전하게 출발할 수 있습니다.

기어를 후진으로 변경 후

후방 카메라 어라운드뷰 화면으로 보시면 시원하게 안전하게 후진 할 수 있는 큰 장점이 있답니다.

차량 주변이 이렇게 시원하게 보여짐으로 더욱더 안전하게 이동 할 수 있답니다.

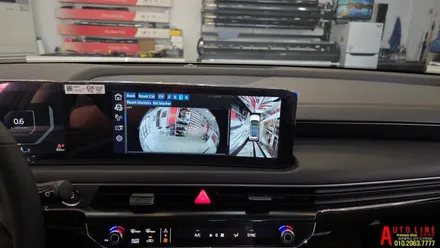

필요에 따라 후방뷰를 후방 와이드뷰로 넓게 보셔도 됩니다.

전방 카메라 어라운드뷰 화면 영상을 보시면 답답했던 전방이 이렇게 시원하세 K8순정 LCD 모니터에서 확인 할 수 있답니다.

후방와이드뷰와 마찬가지로

전방 와이드뷰 역시 가능하구요~

사이드뷰 전방 모습입니다.

사이드뷰 후방

좌측 우측 동시 화면

좁은길 이동시 (좌측 우측)동시 어라운드뷰 화면으로 이렇게 보면서 이동하면 GOOD ~~~~

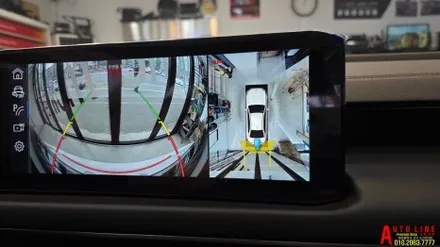

주차센서(PDC) 및 PAS 차량 핸들에 따라 움직이는 주차라인 역시 완벽하게 연동해드렸습니다.

블라인드뷰 입니다.

좌/우측 방향등 실행시 후측방 화면이 보여지면서 차선변경 및 추월을 안전하게 할 수 있습니다.

카존 시즌5는 어라운드뷰 기능뿐 아니라 녹화 기능도 지원합니다.

주행 중 차량 주변 영상을 저장할 수 있어 사고 발생 시 확인이 가능하며, 주차 중 상황 기록에도 활용할 수 있습니다.

고화질 영상으로 저장되어 보다 선명하게 확인할 수 있는 점도 장점입니다.

​

마지막은 실제 사용환경의 영상을 보고 마치겠습니다

K8 신형 카존 시즌5 어라운드뷰 시공은 안전성과 편의성을 동시에 높일 수 있는 대표적인 옵션 작업입니다.
