2009년 BMW E60후기형에 무선 카플레이, 안드로이드오토 & 순정형 후방카메라 까지 Get ! / 서울 구로구 구로동

​

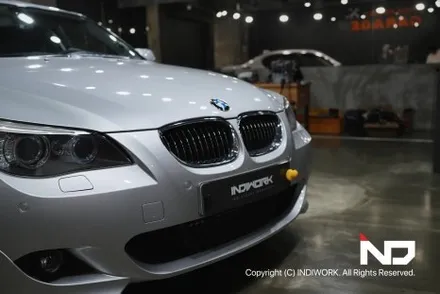

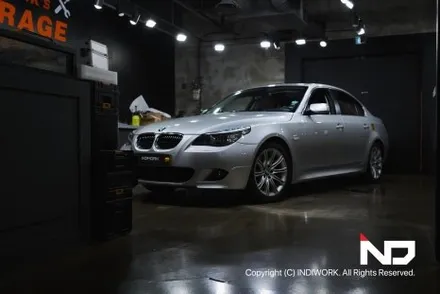

2009Year BMW 5series ( E60)

​

2009년식 BMW 5시리즈 E60 후기형은 아이드라이브 3.0 컨트롤러가 처음 탑재된 차량 입니다.

5세대 후기형 모델로 다음 세대 모델인 F10이 출시 전 1년간만 판매가 되었던 차량 인데요 .

초기 E60모델이 1세대 아이 드라이브 컨트롤러에 저해상도 모니터 사양을 6년간 탑재 하여 판매되었던것 다르게

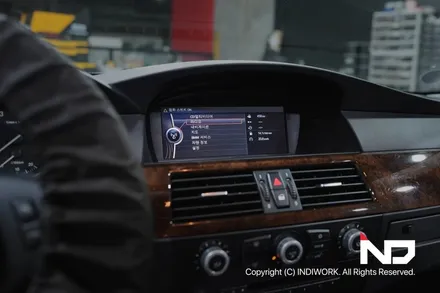

아이드라이브 3.0 컨트롤러와 1,280X480 고해상도 와이드 모니터 사양을 가지고 있습니다.

​

​

금일 이 차량에 진행 해야할 작업은

1. 순정 시스템을 그대로 유지하는 카플레이&안드로이드오토 인터페이스 설치.

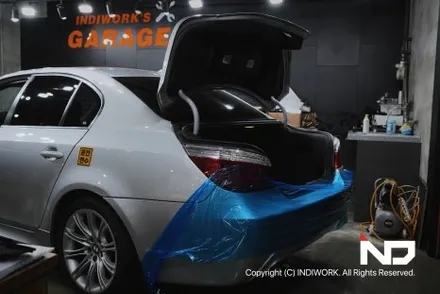

2. BMW 순정형 전용 후방 카메라 설치.

적어도 차량 입고 전 작업 상담 때는 이랬습니다.

​

하지만 ~~~

​

​

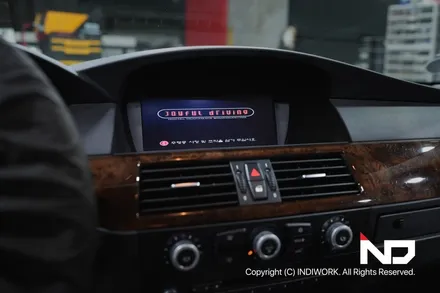

차량 입고 후 혹시나 싶어 순정 MENU 버튼을 길게 누르자 쌩뚱맞은 DMB 화면이 ㅜㅜ

​

작업 1개 더 추가합니다. 기존에 설치되있던 DMB 모듈과 비디오인터페이스 탈거 .....

2009년 BMW E60 中 에는 당시 출고 전 프로모션으로 DMB 모듈과 비디오인터페이스가 설치 되서 고객에게 인도 된차량이

다수 존재합니다.

​

프로모션 당시 작업되있던 배선과 인터페이스 , DMB 모듈은 순정 배선과 얼키고 설켜 있어 어디서 어디부터가 순정 배선인지

인터페이스 배선인지 파악하기도 힘든 상태여서 .. 현장의 장착샵들 경우 멘붕이 오는경우가 허다 하며 , DMB 와 인터페이스 탈거 과정중

불미스러운 사고도 다반사로 일어 나기도 하죠 .

​

금일 새로 설치 예정이였던 SCB-CIC-X 인터페이스와 BMW 순정형 후방카메라는 일단 뒤로 미루고 ..

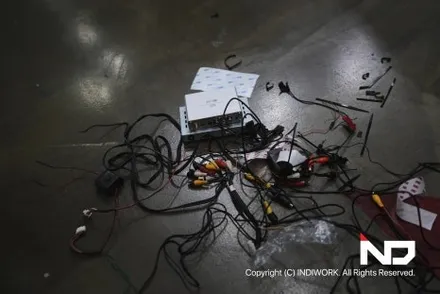

프로모션으로 설치 되있던 DMB모듈과 비디오 인터페이스 탈거를 시작합니다.

​

순정 시스템에 손상 없이 탈거 하는데만 1시간 이라는 시간이 소요 됩니다.

E60 작업 의뢰시에는 기존에 DMB모듈과 인터페이스의 설치 유무를 꼭 사전 고지 해주셔야 하며 ,

이부분에 대한 추가 공임 청구는 어쩔수 없답니다. ㅜㅜ

​

​

​

기존의 DMB와 인터페이스를 탈거 하고 완벽히 순정 시스템으로 돌려서 정상 동작 확인 후 카플레이 & 안드로이드 오토 인터페이스와

BMW 순정형 후방카메라 설치에 들어가게 되는데요 ,

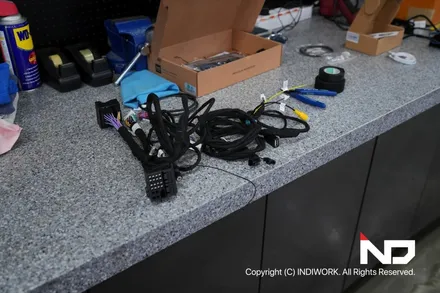

설치 되는 인터페이스에서 제공하는 모든 배선들은 사전에 흡음제 테이프로 마감 처리 하고 Ready !

​

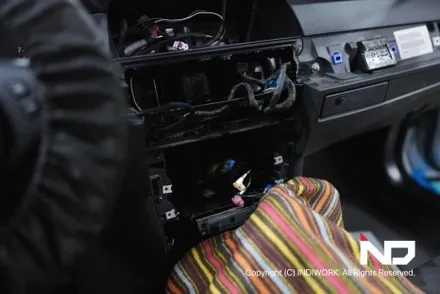

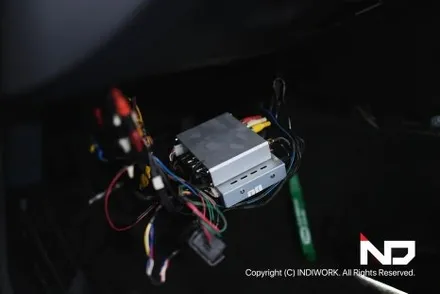

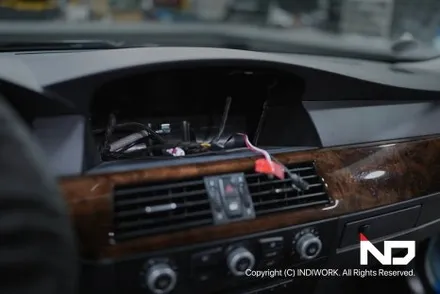

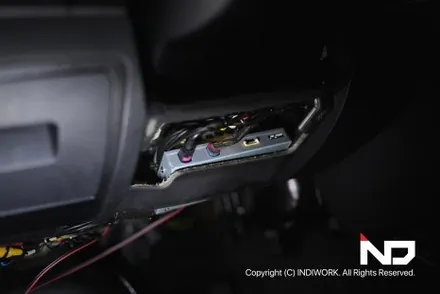

카플레이 인터페이스 SCB-CIC-X 설치를 위해 순정 모니터와 CIC 헤드유닛을 탈거 하고 배선 연결 작업에 들어갑니다.

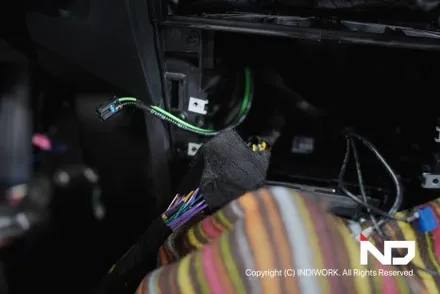

순정 배선 훼손 없는 짹바이짹 방식 으로 설치 되지만, 순정 커넥터와 연결되는 커넥트간의 흡음 마감은 기본 이고요.

동일한 CIC HU 기반의 BMW 차량이라도 순정 마이크와 AUX INPUT 이 헤드유닛과 연결이 되는 차량이 있고,

어떤 BMW차량은 마이크와 AUX를 각각 순정 라인에서 별도로 연결 해줘야 하는 조건도 있기 때문에 가조립 상태에서

완벽한 동작 TEST를 하고 조립에 들어가야 합니다.

​

▼

​

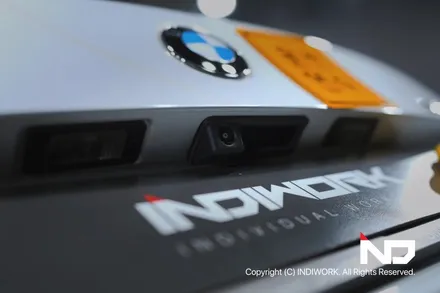

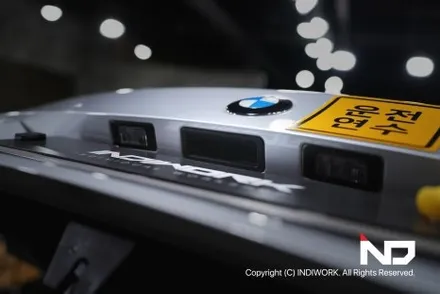

순정 트렁크 캐치자리에 설치되어 외관상으로도 순정틱 해보이는 장점이 있으며 ,

​

​

​

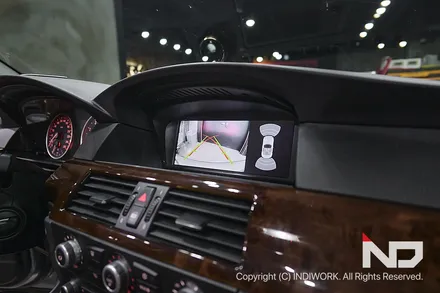

SCB-CIC-X 인터페이스 에서 제어 되는 후방카메라는 단순 후방 영상 + 핸들 조작에 따라 움직 이는

액티브 파킹 가이드 라인과 PDC 센서 이미지도 제공 하여 보다 안전한 후진 주차에 도움을 주게 되죠 .

​

​

It 's Quality

for 2009Year BMW E60 Wireless Carplay & Back up Camera

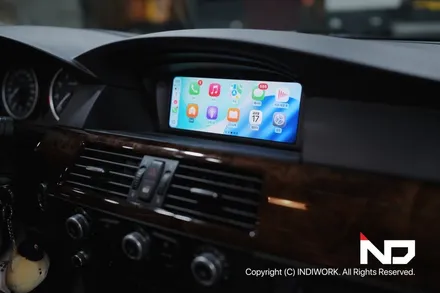

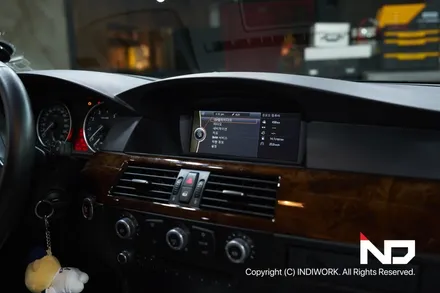

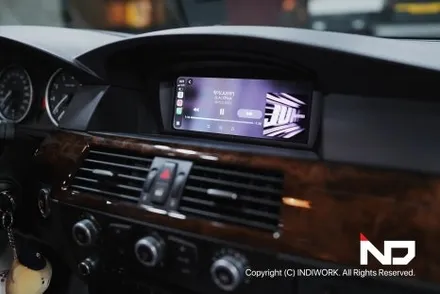

마치 아무것도 설치 하지 않은듯 순정 그대로의 콕핏 이지만 , 순정 아이드라이브 컨트롤러 조작으로

카플레이 화면에 진입하면 달라집니다 .

​

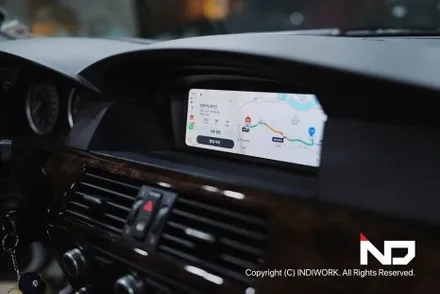

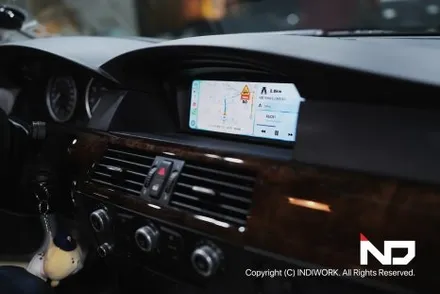

순정 해상도 1,280X480 비율과 동일한 출력 으로 카플레이 UI 펼쳐집니다. 순정 해상도 비율과 동일한 비율로 세팅이 되있기 때문에 각각의 어플리케이션 아이콘이 좌우로 늘어져 보이는 현상 자체가 없죠.

​

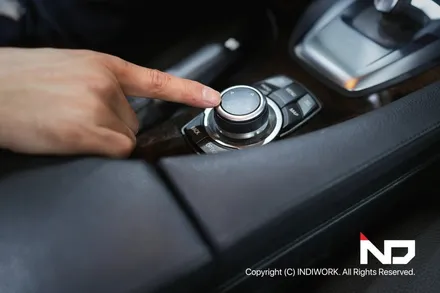

BMW 순정 아이드라이브 컨트롤 조작으로 카플레이가 제어 되는 방식이며

순정 AUX 채널을 통해 카플레이 ,안드로이드 오토 음성이 출력 됩니다.

완성차에 소프트웨어로 빌드되는 카플레이 시스템과 동일한 수준은 아니더라도 ,

순정 마이크를 통해 음성 인식 , SIRI , 그리고 각 앱에서 음성 인식 기능과도 유기적으로 동작 되어 최대한 완성차에 출고 옵션으로 적용 되는

순정 카플레이 와 순정 안드로이드 오토에 가깝게 작동 되죠 .

​

​

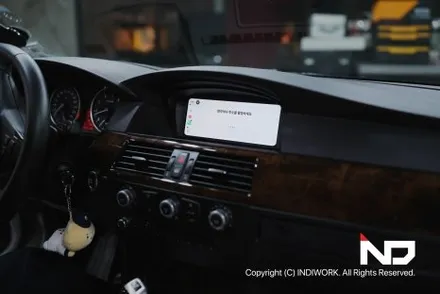

아이폰 무선 연결시 카플레이 ,

갤럭시 무선 연결시 안드로이드 오토 ,

​

구글과 애플에서 제공하는 플랫폼상 에서 허용하는 모든 APP 들이 차량 스크린에서 출력이 되며

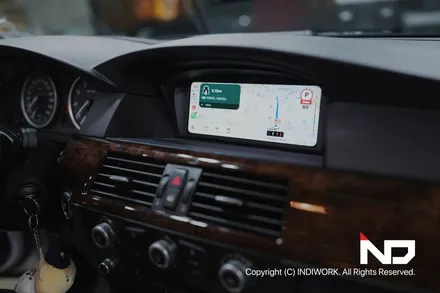

차량 전용 플랫폼 답게 차량 운행에 꼭 필요한 티맵 , 카카오네비, 네이버지도 과 같은 네비게이션 기능과 멜론,벅스, FLO, 유튜브 뮤직과

같은 앱들만 동작 합니다. 즉, 유튜브 비디오 , 넷플릭스 와 같은 동영상 플레이 어플리케이션들은 원천적 으로 제공 되지 않습니다.

​

​
