안녕하세요 인천 맥스카입니다.

​

오늘 맥스카에서는 어라운드뷰 전방 카메라 파손으로 인한

​

수리 작업이 진행되었는데요.

​

그랜저 IG 차량에 전방 접촉 사고로 인해

​

범퍼 파손 및 부품 파손으로

​

순정 어라운드뷰 전방카메라를 교체,

​

영상 보정작업까지 진행된 작업 소개해드리도록 하겠습니다.

​

입고된 그랜저 IG 차량입니다.

​

접촉 사고가 나면 범퍼와 그릴 수리만 생각하실수도 있지만

​

어라운드뷰 시스템이 탑재된 차량의 경우

​

전방 카메라가 프런트 그릴 중앙에 내장되어있어,

​

전면 충격시 카메라 모듈이 함께 파손되거나

​

신호가 끊기는 경우가 발생합니다.

​

​

이번 차량 역시,

​

전면사고 이후 어라운드뷰 화면에서

​

전방 영상이 표출되지 않는 상태로 입고되었습니다.

​

전방 화면이 전혀 나오지 않는 상황입니다.

​

카메라 파손이 확인되어

​

카메라 교체 시공이 필요합니다.

​

어라운드뷰 시스템은 전방, 후방, 좌측, 우측 4개의

​

광각 카메라 영상을 실시간으로 합성하여

​

버드 아이뷰를 구성합니다.

​

​

4개중 하나라도 신호가 끊기면

​

버드아이뷰 전체의 완성도가 무너지기 때문에

​

전방카메라 하나의 파손이

​

시스템 전체를 무력화하는 결과로 이어집니다.

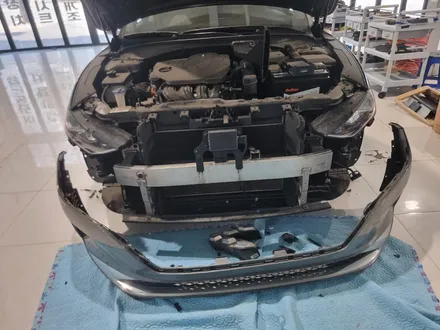

프런트 범퍼를 탈거하여

​

파손된 카메라를 제거합니다.

​

범퍼 어셈블리 전체를 분리해야

​

전방 카메라 모듈에 접근할 수 있습니다.

​

​

교체를 위한 순정 불품 일체입니다.

​

전방카메라 홀이 포함된 프런트 그릴 어셈블리,

​

현대 엠블럼, 안개등모듈, 카메라브래킷과 고정 클립류가

​

모두 포함되어있습니다.

​

​

​

어라운드뷰 전방 카메라는

​

그릴 중앙의 현대 엠블럼 하단에 내장되는 구조로

​

순정 부품 그대로 설치가 진행됩니다.

모든 장착 시공이 완성되었습니다.

​

하지만 카메라가 교체되었다고 해서

​

끝이 아닙니다.

어라운드뷰 카메라를 교체하면

​

반드시 보정 작업이 필요합니다.

​

카메라 장착 각도와 위치가 기존과 조금이라도 달라지면

​

4개의 카메라 영상이

​

버드아이뷰에서 정확하게 이어지지 않고

​

경계선이 어긋나거나 왜곡이 발생합니다.

​

​

​

보정은 지정된 규격의 캘리브레이션 매트를

​

차량 주변 정해진 위치에 정확하게 배치한 상태에서 진행하며

​

차량 진단 장비를 통해

​

각 카메라의 영상 기준점을 시스템에 재학습시키는 방식으로

​

이루어집니다.

캘리브레이션이 완료되면

​

모든 시야가 정확하게 표현됩니다.

​

캘리브레이션 매트의 흑백 체크 패턴이

​

왜곡없이 표현되며

​

전방, 좌우, 후방 4개 카메라 영상이

​

경계선없이 매끄럽게 이어집니다.

인천 맥스카에서 완성된

​

그랜저IG 차량의 어라운드뷰 전방 카메라 파손 수리 시공

​

소개해드렸습니다.

​

전면 사고후 어라운드뷰가 작동하지 않는다면

​

카메라 파손 외에도

​

배선 단선이나 컨트롤 유닛 손상 가능성도

​

함께 점검하는것이 필요합니다.

​

​

카메라 자체는 멀쩡해도

​

커넥터 핀이 손상되거나

​

배선이 단선된 경우에도

​

동일한 블루스크린 증상이 나타날 수 있어요.

​

​

​

인천 맥스카에서,

​

정확한 진단 후

​

안전한 교체 및 수리시공 받아보시기 바랍니다.

​
