사제 어라운드뷰 수리 - 아반떼CN7 S뷰 사고 파손 수리

안녕하세요 인천 맥스카입니다.

​

온르 맥스카에서는 아반떼 CN7 차량의

​

사제 어라운드뷰 수리 작업이 진행되었습니다.

​

사고로 인해 사이드미러가 파손되면서

​

미러 내부에 장착되어있던 어라운드뷰 카메라까지 손상된 케이스인데요.

​

​

​

단순히 사이드미러 외관만 교체하는것이 아니라

​

어라운드뷰 카메라 기능까지 완전히 복원해야 하는 작업이었습니다.

​

사제 어라운드뷰 특성 상 순정 부품 교환만으로는

​

카메라 기능이 살아나지 않기 때문에

​

시스템에 맞는 전용 카메라 내장 미러를 확보하고

​

정밀하게 재설정까지 마쳐야 비로소 시공이 완성됩니다.

​

​

​

어떻게 시공되는지 작업과정을 담은 영상부터 소개해드릴게요!

​

S뷰는 국내에서 많은 인기를 얻고있는 사제 어라운드뷰 시스템 브랜드입니다.

​

이번 차량에 장착된 모델은 차량 전후좌우 4개의 카메라를 통해

​

차량 주변의 360도를 버드 아이뷰 형태로 합성해서

​

차량 내 디스플레이에 출력해주는 시스템입니다.

​

​

​

사제 어라운드뷰의 핵심 카메라중 하나가 바로

​

좌우 사이드미러 하단에 내장된 측면 카메라입니다.

​

이 카메라는 양측 사이드미러 하단 부에 위치하여

​

차량의 좌우 사각지대를 실시간으로 촬영하며

​

이 영상이 합성되어야 비로수 360도 탑뷰가 완성됩니다.

​

사고로 사이드미러가 파손될 경우 외관 뿐 아니라

​

이 카메라 모듈까지 함께 손상되는 경우가 많아

​

반드시 카메라 내장형 미러로 교체 후

​

시스템 재보정까지 진행해야 제 기능을 발휘할 수 있습니다.

시공전 모습입니다.

​

입고후 가장 먼저 파손범위를 꼼꼼히 확인합니다.

​

이번 차량은 사고 충격으로 사이드미러 하우징이 파손되었으며

​

미러 내부에 장착된 어라운드뷰 카메라 모듈까지 손상된 상태였습니다.

​

카메라가 파손되어, 어라운드뷰를 작동해도 화면이 나오지 않는 증상이었습니다.

본격적인 수리를 시작합니다.

​

아반떼 사이드미러는 도어 내부 패널을

​

분리해야 탈거가 가능합니다.

​

​

​

도어트림 패널을 손상없이 탈거하기 위해

​

전용 패널 탈거 공구를 사용하여

​

클립과 스크류를 순서에 맞게 제거합니다.

​

패널을 급하게 당기면 클립이 부러지거나

​

패널 자체에 스크래치가 생길 수 있기 때문에

​

이 단계는 서두르지 않고 차근차근 진행하는것이 중요합니다.

새로운 사이드미러와, 어라운드뷰 카메라를 장착합니다.

​

복잡한 배선을 순정 배선의 공법을 그대로 사용하여

​

꼼꼼하고 정확하게 시공합니다.

사이드미러 교체후 가장 중요한 단계가 바로

​

어라운드뷰 시스템의 캘리브레이션 작업입니다.

​

​

​

어라운드뷰는 전후좌우 4개 카메라의 영상을 실시간으로 합성하여

​

하나의 탑뷰 화면을 만들어 내는데요.

​

미러를 교체하게 되면 카메라 장착 위치나 각도가

​

기존과 미세하게 달라질 수 있습니다.

​

이 차이를 보정하지 않으면

​

4개 카메라 영상의 경계면이 맞지않아

​

합성화면이 어긋나보이거나 왜곡이 발생합니다.

​

​

​

인천 맥스카에서는 전용 캘리브레이션 매트를 바닥에 배치한 후

​

차랴을 정해진 위치에 정확히 세워 보정작업을 진행합니다.

​

​

​

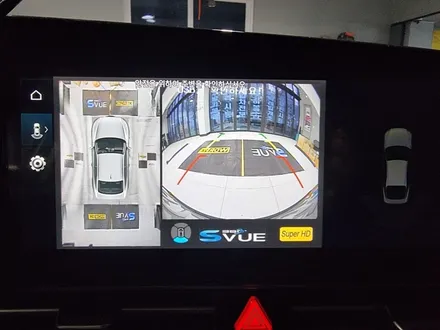

캘리브레이션이 완료되면 차량 실내 디스플레이에서

​

어라운드뷰 화면을 직접 확인합니다.

​

탑뷰 뷰화면에서 차량 주변 4방향이 자연스럽게 합성되는지

​

카메라 경계면에 어긋남이나 왜곡은 없는지

​

실시간 영상이 끊김없이 출력되는지를 꼼꼼히 점검합니다.

​

​

​

사이드미러 및 카메라 장착까지

​

모두 완벽하게 수리가 완성된 모습입니다.

​

​

인천 맥스카에서 완성된

​

사제 어라운드뷰 파손 수리 작업 및

​

사이드미러 교체 시공작업 소개해드렸습니다.

​

​

​

이렇게 사고로 인해 사이드미러는 물론

​

어라운드뷰 까지 파손될 경우,

​

어라운드뷰 전문 장착점에서 안전하게 수리하시는것이 중요합니다.

​

인천 맥스카은 현대자동차 기아자동차, 메르세데스 벤츠 코리아의

​

멀티미디어 공식 서비스 지정점으로

​

검증된 기술력과 오랜 시공 노하우를 갖춘 전문점입니다.

​

시공문의는 부담없이 인천 맥스카로 문의해주세요!

​

​
