벤츠 순정 레트로핏 CLS 300d 어라운드뷰, 서라운드뷰 장착기, 세로그릴로 가능해요!!

​

​

​

오늘 작업은 순정 후방카메라 기반으로 출고된 벤츠 CLS 300d 모델의 옵션을 순정 어라운드뷰로 업그레이드 하는 작업이 되겠습니다.

각 차량 브랜드별로 같은 메커니즘을 가지고 있는데요,

국산차와 수입차 레트로핏을 모두 하고있는 시점에서 보면, 국산차 작업이 훨씬 어려워진 듯한 느낌을 받고 있습니다. 옵션에 의해 너무 세분화 되어있어서 부품부터, 가격이 너무 오르고 작업시간도 늘어났죠,

​

벤츠의 메커니즘은 시대가 변화해도 대략 비슷한데요, 오늘은 CLS 차량 어라운드뷰 시공을 해보겠습니다.

​

​

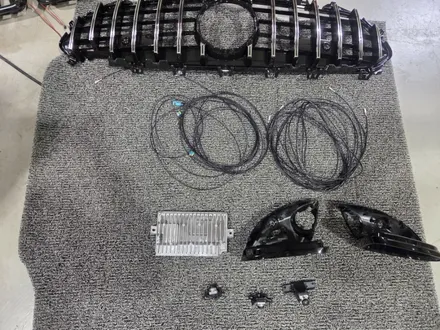

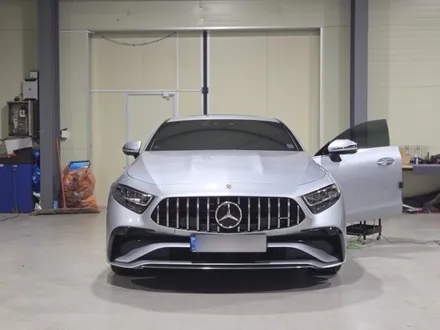

준비된 부품입니다. 그릴은 순정그릴 or 에프터 세로그릴이 선택가능한데요, 차주분의 성향과 디자인을 고려하여 세로그릴로 준비해드렸습니다.

순정의 스타그릴도 가능하구요, 카메라 전용 브라켓이 있어서 위치는 딱 맞습니다 !!

준비된 부품들입니다. 어라운드뷰 전용 모듈 및 주차유닛입니다.

​

3개의 카메라와 동축케이블, 사이드미러 바디까지 준비했습니다.

​

​

작업을 위해 분해조립, 배선정리 및 작업은 기본중의 기본입니다. 사이드미러 바디를 분해하여 교체해주며, 카메라를 정위치 시켜야 합니다. 요즘 에프터 어라운드뷰도 이렇게 홀더 교체를 통해 작업하는데요, 순정은 순정부품을 사용하는점 ~!!!

​

​

또한 각 도어에 삽입되는 동축 케이블도 준비하며, 관련된 단자들도 잘 맞습니다!!

​

​

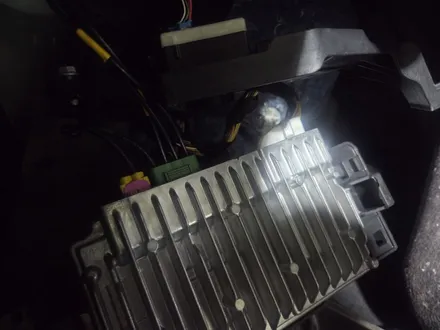

어라운드뷰 모듈입니다.

기존에는 후방센서와 주차센서를 담당하는 모듈이지만, 어라운드뷰를 위해서는 상위 부품이 필요합니다. 설치 위치나 메뉴얼은 같고 순정 하우징을 통해 각 카메라의 배선을 연결해주면 됩니다.

​

​

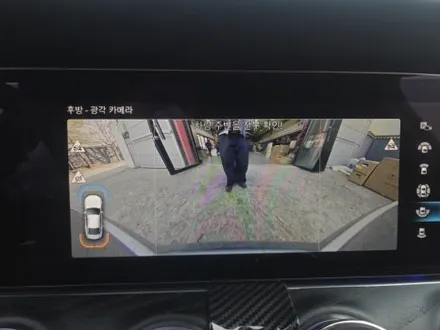

좌측은 후방카메라만 적용된 순정상태의 모습입니다., 케이블이 두개밖에 없네요?

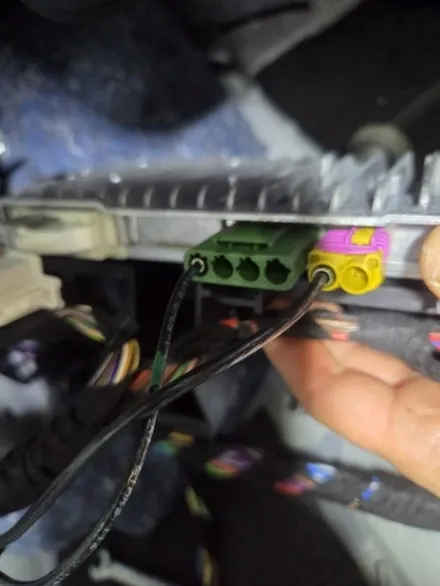

하지만 어라운드뷰 옵션이 추가되면 이렇게 5개의 케이블로 변경됩니다. 각 배선은 정확한 회로에 의해 설치되기에, 걱정안하셔도 됩니다.!!

​

​

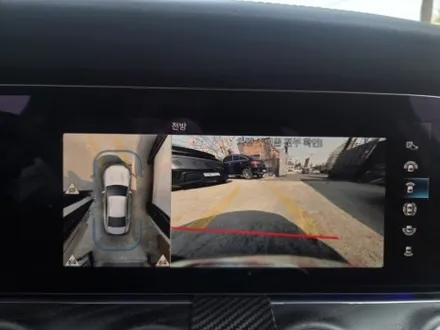

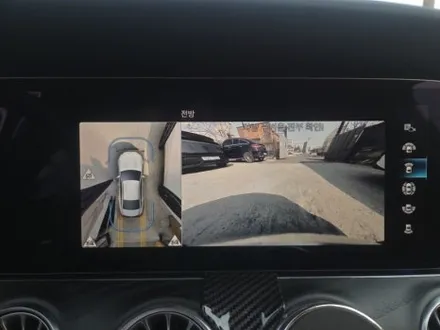

하드웨어 작업이 마무리 되면, 조립전 기존 데이터 백업 및 코딩이 필요합니다. 그 이후 보정작업이 진행되는데요, 카메라는 총 3개가 추가 되었습니다. 전면에 추가된 전방카메라!! 카메라들도 모두 정품입니다

​

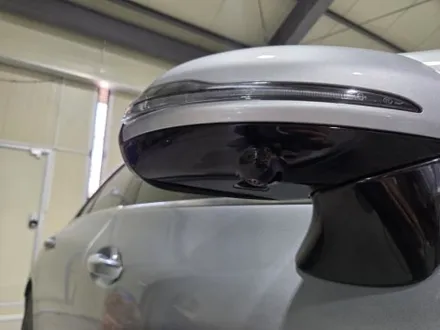

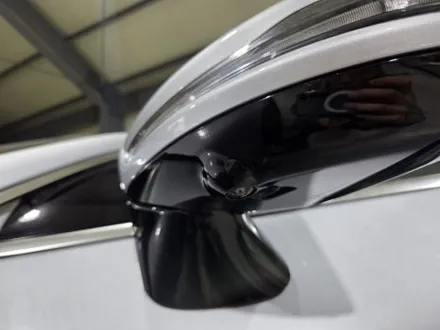

사이드미러 내 위치한 카메라 입니다. 사이드를 담당합니다. 국산차의 경우 사이드미러를 교체하지만, 벤츠는 카메라만 추가하는 작업이며, 부품값이 상당히 절감됩니다 ^^

​

​

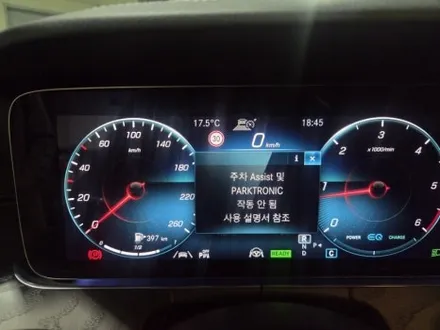

이렇게 시공이 되면, 우선적으로 주차 어시스트 파크트로닉 경고등이 점등됩니다. 차량에 주차센서 인식이 안되기에 SCAN 코딩을 진행해줍니다.

이 후 레이더 보정과 함께, 주행테스트를 하죠, 보정시 야간에는 불가하기에, 주간에 작업을 해야 제대로된 보정을 실시할 수 있습니다.

​

​

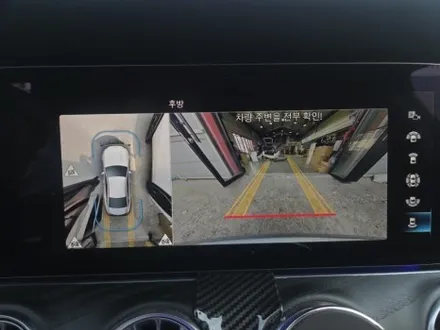

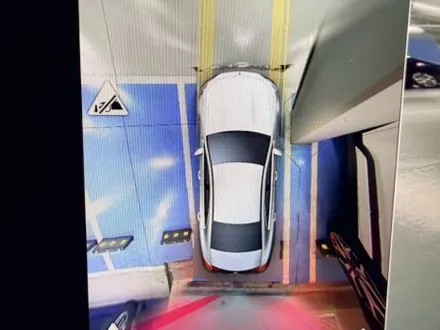

모든 작업과 코딩, 카메라 보정작업이 종료되면, 순정 360도 어라운드뷰 작업이 마무리 됩니다.

추후 각 카메라 단위로 보정을 할수 있으며, 코딩은 정품 진단기로 하는 코딩을 추천드립니다. 모든 코딩이 종료되면 카메라 외곽에 보이는 주차센서도 인식되며, 거리별 색상 및 경고음을 제대로 인식시켜줍니다.

​

비로소 어라운드뷰 작업이 마무리 되었네요.

​

​

벤츠의 경우 같은 메커니즘으로 시공이 되고 있습니다.

A클래스 CLA 클래스, GLB클래스 GLC 클래스 GLE 클래스 C클래스 E클래스 CLS 클래스 등!! 옵션으로 있다면, 외부에서 시공할 수 있습니다.

요즘 제네시스나 그랜저의 경우,, 대부분 국산차의 어라운드뷰 가격이 더 비싸진 현실입니다.. ㅎㅎ 중고부품과 리퍼제품으로도 가능하며, 상대적으로 저렴한 비용으로 시공가능한 벤츠 어라운드뷰,

​
