현대 LF쏘나타 카오디오 풀시스템 구축, 무스웨이 M6 DSP와 3웨이 스피커로 완성한 사운드 업그레이드

현대 LF쏘나타 기본 오디오 차량을 대상으로 카오디오 풀시스템 업그레이드를 진행한 사례입니다. 기존 안드로이드 올인원, 무스웨이 CSH6.2C 스피커, 액티브 서브우퍼가 설치된 상태에서 무스웨이 M6 DSP 앰프와 그라운드제로 와이드레인지 미드레인지를 추가해 프론트 3웨이 스피커 시스템을 구축했습니다. 안드로이드 올인원의 광출력을 활용해 DSP와 직접 연동함으로써 신호 손실을 최소화했고, 6채널 풀멀티 구동과 정밀 DSP 세팅을 통해 기존 자출력 오디오의 한계를 극복한 현대 LF쏘나타 카오디오 튜닝 사례를 소개합니다.

​

​

​

​

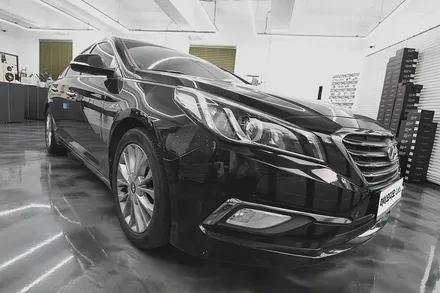

이번 작업 차량은 현대 LF쏘나타입니다.

​

기본 오디오 사양으로 출고된 차량이지만 이미 한 차례 업그레이드가 진행되어 있는 상태였습니다. 순정 AVN 대신, 안드로이드 올인원이 설치되어 있었고, 프론트 스피커는 무스웨이 CSH6.2C 스피커로 교체되어 있었으며 트렁크에는 액티브 타입의 서브우퍼까지 추가되어 있었습니다.

​

기본 오디오 상태와 비교하면 분명히 향상된 환경이었지만, 시스템의 중심이 되는 앰프가 없는 자출력 구조라는 점은 여전히 한계로 남아 있었습니다.

​

자출력 오디오는 기본적으로 출력과 제어 능력이 제한적입니다. 스피커의 성능이 충분하더라도 이를 정확하게 제어하지 못하면 사운드의 밀도와 해상도, 그리고 스테이징 형성에서 부족함이 나타날 수 있습니다. 오너분 역시 음악을 자주 듣는 환경에서 이러한 부분을 체감하게 되었고, 기존 시스템을 기반으로 보다 완성도 높은 카오디오 풀시스템 구축을 진행하기로 결정했습니다.

​

이번 업그레이드의 핵심은 DSP 앰프를 중심으로 시스템을 재구성하고 프론트 스피커를 3웨이 구조로 확장하는 것이었습니다.

​

​

​

​

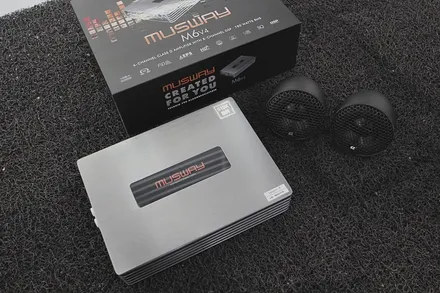

작업을 위해 준비된 제품은 무스웨이 M6 DSP 앰프와 그라운드제로 와이드레인지 스피커입니다.

​

무스웨이 M6은 6채널 DSP 앰프입니다. DSP 프로세서와 파워 앰프가 하나의 장비에 결합된 구조로 각 스피커 채널을 독립적으로 제어할 수 있습니다. 타임 얼라인먼트, 크로스오버, EQ 세팅 등을 통해 차량 내부 환경에 맞는 정확한 사운드 튜닝이 가능하다는 점이 특징입니다.

​

​

​

​

함께 사용된 그라운드제로 와이드레인지 스피커는 인클로저 일체형 구조로 제작된 유닛입니다. 별도의 인클로저 제작 없이도 안정적인 동작이 가능하고 설치 위치에 대한 활용도가 높다는 장점이 있습니다. 이번 LF쏘나타 시스템에서는 이 유닛을 미드레인지 스피커로 활용하기로 했습니다.

​

기존에 설치되어 있던 무스웨이 CSH6.2C 스피커의 트위터와 미드우퍼에 새로운 미드레인지가 추가되면서 프론트 스피커는 자연스럽게 3웨이 구조로 확장됩니다. 그리고 이 세 개의 유닛은 무스웨이 M6의 6채널 출력으로 각각 독립적으로 구동되는 풀멀티 방식으로 구성됩니다.

​

​

​

​

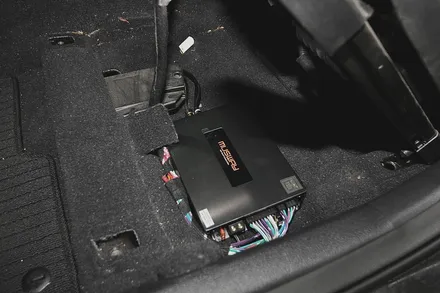

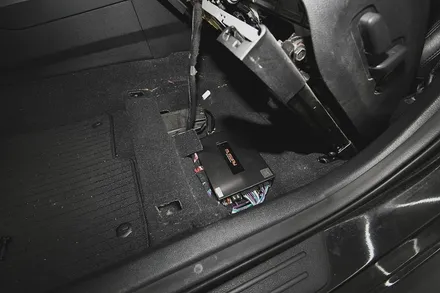

DSP 앰프는 차량 시트 하부에 설치했습니다.

​

시트 하부는 카오디오 앰프 설치 위치로 많이 활용되는 공간입니다. 차량 내부 공간 활용에 영향을 주지 않으면서도 배선 길이를 최소화할 수 있고, 비교적 안정적인 환경에서 장비를 운용할 수 있기 때문입니다.

​

무스웨이 M6은 이번 시스템의 중심이 되는 장비입니다. 프론트 3웨이 스피커와 기존 서브우퍼까지 모든 신호를 이 장비에서 제어하게 됩니다. 각 채널은 DSP를 통해 개별적으로 제어되며 주파수 분배와 타임 얼라인먼트 설정을 통해 정확한 스피커 동작을 만들어 냅니다.

​

특히 프론트 스피커가 3웨이 구조로 구성될 경우 스피커 간 연결이 매우 중요해집니다. DSP 앰프는 이러한 시스템을 안정적으로 운영할 수 있도록 각 유닛의 역할을 명확하게 분배하는 핵심 장비입니다.

​

​

​

​

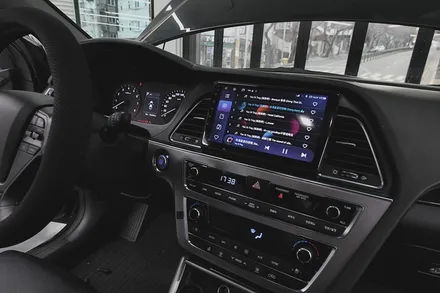

이 차량에는 이미 안드로이드 올인원이 설치되어 있었고, 이 장비는 광출력 기능을 지원하고 있었습니다.

​

광출력은 디지털 오디오 신호를 그대로 전달하는 방식입니다. 일반적인 아날로그 출력과 달리 신호 변환 과정에서 발생할 수 있는 손실을 줄일 수 있고 DSP 장비와의 궁합이 매우 좋습니다.

​

​

​

​

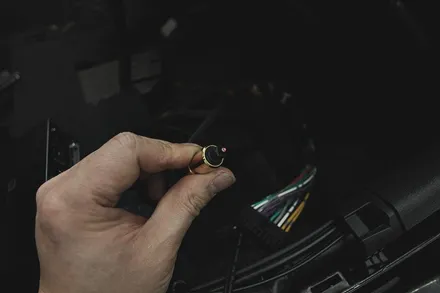

안드로이드 올인원에서 출력된 광신호는 무스웨이 M6 DSP 앰프로 직접 입력됩니다. 실제로 설치 과정에서 확인할 수 있는 붉은색 광신호는 디지털 오디오 데이터가 정상적으로 전달되고 있다는 것을 보여줍니다.

​

이 방식은 시스템 전체의 신호 품질을 유지하는 데 중요한 역할을 합니다. 소스에서 출력된 음원이 가능한 한 손실 없이 DSP로 전달되기 때문에 이후의 튜닝 과정에서도 보다 정확한 결과를 얻을 수 있습니다.

​

​

​

​

프론트 스피커 시스템은 트위터, 미드레인지, 미드우퍼로 구성된 3웨이 구조입니다.

​

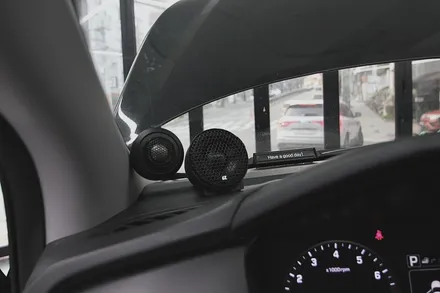

트위터는 챔버를 사용해 A필러에 고정했습니다. A필러 위치는 운전자 기준으로 지향각을 확보하기 좋은 위치이기 때문에 스테이징 형성에도 유리합니다.

​

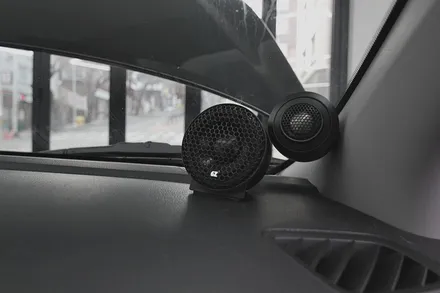

그 옆 대시보드 상단에는 그라운드제로 와이드레인지 유닛을 미드레인지로 배치했습니다. 미드레인지는 보컬과 악기의 중심 대역을 담당하는 중요한 스피커입니다. 이 유닛이 추가되면서 기존 2웨이 시스템에서 부족했던 중역의 정보량과 밀도감이 크게 향상됩니다.

​

프론트 도어에는 기존에 설치되어 있던 무스웨이 CSH6.2C 미드우퍼가 그대로 사용됩니다. 저역과 중저역을 담당하는 이 유닛은 DSP 세팅을 통해 미드레인지와 자연스럽게 연결되도록 설정됩니다.

​

이렇게 구성된 3웨이 스피커 시스템은 기존 2웨이 구조와 비교했을 때 훨씬 자연스럽고 입체적인 사운드를 만들어 냅니다.

​

​

​

​

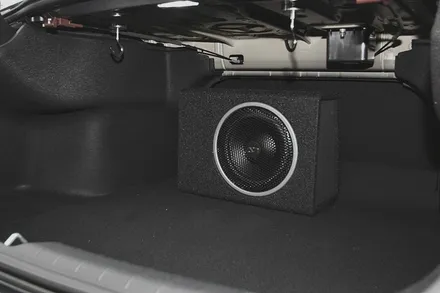

트렁크에는 액티브 타입의 서브우퍼가 설치되어 있었습니다.

​

이번 업그레이드에서는 서브우퍼 신호 역시 무스웨이 M6 DSP에서 제어하도록 구성했습니다. 서브우퍼의 크로스오버 설정과 위상 조정, 그리고 레벨 밸런스를 DSP에서 직접 제어할 수 있기 때문에 시스템 전체의 밸런스를 보다 정밀하게 맞출 수 있습니다.

​

프론트 스피커와 서브우퍼의 연결이 자연스럽게 이루어지면 저역이 단순히 강해지는 것이 아니라 전체 사운드의 기반을 안정적으로 만들어 줍니다.

​

​

​

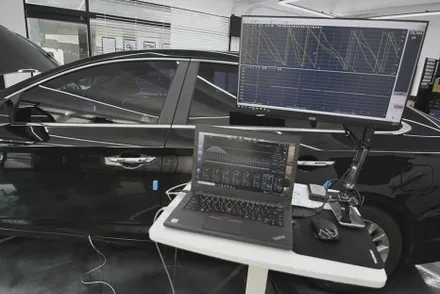

모든 장비 설치가 완료된 이후에는 DSP 세팅을 진행합니다.

​

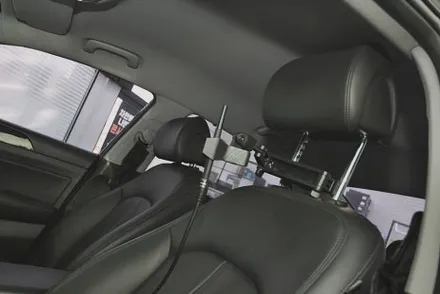

운전석 기준 실제 청취 위치에 RTA 마이크를 설치하고 측정을 시작합니다. 마이크 위치는 운전자의 귀 높이에 맞춰 정확하게 설정합니다.

​

측정 데이터를 기반으로 크로스오버 설정과 타임 얼라인먼트 조정을 진행하고 각 스피커 채널의 EQ를 세밀하게 보정합니다. 특히 3웨이 스피커 시스템에서는 각 유닛의 연결 지점이 자연스럽게 이어지도록 설정하는 것이 중요합니다.

​

이 과정을 통해 차량 내부 공간에서도 안정적인 스테이징과 균형 잡힌 주파수 응답을 확보할 수 있습니다.

​

​

​

​

모든 설치와 세팅이 완료된 이후 사운드를 확인해 보면 기존 시스템과는 분명한 차이를 확인할 수 있습니다.

​

자출력 오디오 환경에서는 표현되기 어려웠던 음의 밀도와 해상도가 크게 향상되고 보컬과 악기의 위치감이 보다 또렷하게 형성됩니다. 저역은 단단하게 정리되고 중역의 정보량은 풍부해지며 고역은 선명하게 펼쳐집니다.

​

안드로이드 올인원의 광출력을 기반으로 DSP 앰프와 연결된 시스템은 신호의 손실을 최소화하면서 각 스피커 유닛의 성능을 충분히 끌어낼 수 있는 구조입니다.

​

결과적으로 현대 LF쏘나타 실내 공간 안에서 기존과는 완전히 다른 수준의 풍부하면서도 선명한 사운드를 경험할 수 있는 카오디오 풀시스템이 완성되었습니다.

​

​

​

​

​

​

​
