셀토스 어라운드뷰 튜닝 후기 │ 순정 모니터 연동 3D맥스프로 시공 / 서초구 서초동

기아 셀토스 순정 디스플레이 연동

3D 맥스프로 어라운드뷰 시공 후기

고화질 LVDS · 짹바이짹 방식 · 1080P 카메라 적용

안녕하세요.

수입·국산차 전장 튜닝을 전문으로 작업하고 있는

카카오파츠입니다 😊

오늘 소개해드릴 작업은

셀토스 차량은 순정 옵션에 360도 어라운드뷰

기능이 없어 좁은 주차장이나 골목길에서

사각지대가 아쉬운 경우가 많아서 순정 디스플레이

연동 3D 맥스프로 어라운드뷰 시공을 해 드렸습니다.

✅ 순정 디스플레이 고화질 연동

(LVDS IN/OUT 방식)

셀토스 차량은 순정 모니터를 그대로 유지하면서

🔹 LVDS IN/OUT 방식으로 연결되어

🔹 영상 노이즈 없이

🔹 깨끗한 고화질 화면 구현이 가능합니다.

중간에 화질 저하 없이

순정 화면 그대로 전환되는 방식이라

이질감 없는 순정형 완성도를 보여줍니다.

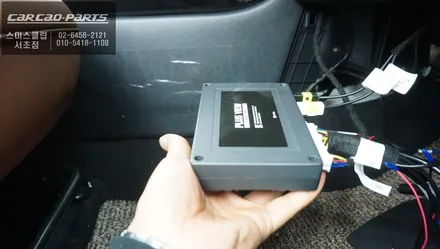

✅ 일체형 ECU 모듈 + 짹바이짹 전용

3D 맥스프로 제품은

✔ 일체형 ECU 모듈 적용

✔ 차량 전용 하네스 사용

✔ 순정 배선 손상 없는 짹바이짹 시공

배선을 자르거나 개조하지 않기 때문에

차량 보증이나 추후 원복에도 부담이 없습니다.

셀토스 어라운드뷰 전용 제품으로

차량 구조에 맞게 정확하게 시공됩니다.

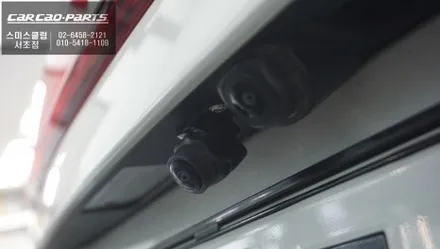

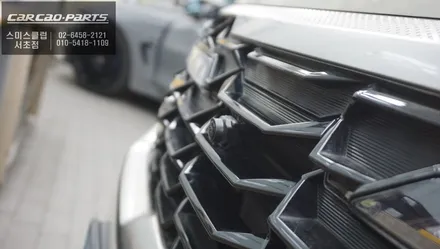

1080P 고해상도 4채널 카메라 구성

셀토스 어라운드뷰 시스템은 차량 주변 360도 영상을

구현하기 위해 전방, 후방, 좌측 사이드, 우측 사이드에

총 4개의 1080P 고해상도 카메라를

정밀하게 장착합니다.

각 카메라는 차량 구조에 맞는 최적의 위치에 고정되며,

시야각과 높이, 각도를 세밀하게 조정해

왜곡을 최소화합니다.

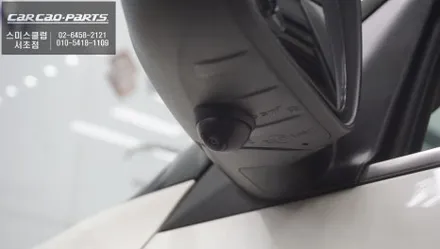

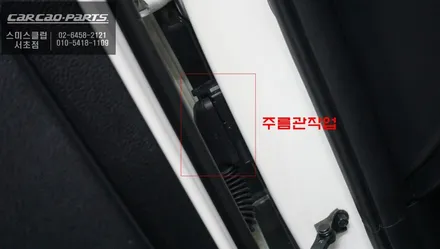

특히 사이드 카메라 시공 후에는

도어 내부 순정 배선 라인을 따라 작업을 진행하고

순정 주름관을 활용해 배선을 마감합니다.

이 방식은 외부로 배선이 노출되지 않도록 처리하는

작업으로, 방수·내구성은 물론

외관 완성도까지 고려한 시공 방식입니다.

겉으로 보이는 추가 배선 없이 깔끔하게

마무리되기 때문에 순정과 동일한 마감 퀄리티를

유지할 수 있습니다.

카메라 장착이 완료되면

단순 연결로 끝나는 것이 아니라, 하나의 자연스러운

합성 영상을 만들기 위해 전용 패턴를 설치하고

정밀 캘리브레이션(보정 작업)을 진행합니다.

이 보정 과정이 정확해야 각 카메라 영상이 매끄럽게

이어지고 이질감 없는 360도 탑뷰 화면이 완성됩니다.

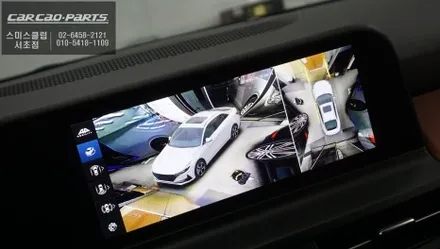

이 과정을 통해 구현된 화면은

마치 하늘 위에서 차량을 내려다보는 듯한 시점으로

표현되며, 운전자가 직접 볼 수 없는

사각지대까지 실시간으로 확인할 수 있어 주차 및 저속

주행 시 안전성을 크게 향상시켜 줍니다.

✅ 셀토스 어라운드뷰 동작 방식

셀토스 차량에 시공된 3D 맥스프로 어라운드뷰

시스템은 차량의 기어 신호와 연동되어

자동으로 화면이 전환되는 방식으로 작동합니다.

운전자가 별도의 조작을 하지 않아도 상황에 맞는

화면을 즉각적으로 보여주기 때문에 실사용 만족도가

높은 시스템입니다.

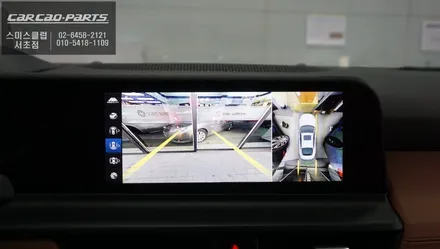

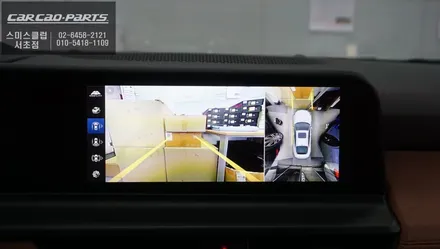

▶ 후진 R 신호 입력 시

기어를 R(후진) 위치로 변경하는 순간,

순정 화면에서 자동으로 어라운드뷰 화면으로

전환됩니다.

• 기본 화면 구성 : 후방 화면 + 360도 탑뷰

• 후방 범퍼 라인과 주변 장애물을 동시에 확인 가능

• 좌우 사각지대까지 한눈에 파악 가능

단순 후방카메라 화면이 아닌,

차량 전체를 위에서 내려다보는 탑뷰가 함께

표시되기 때문에 주차 라인 맞추기나 벽면과의 간격

확인이 훨씬 수월합니다.

▶ D 신호(전진 주행) 입력 시

기어를 D(전진) 상태로 변경하면

저속 구간에서 자동으로 전방 화면 + 탑뷰가

활성화됩니다.

• 전방 범퍼 근접 장애물 확인

• 코너 진입 시 좌우 공간 체크

• 지하주차장 진출입 시 하부 턱·기둥 확인

특히 전방 범퍼 하단은 운전석에서 직접 보이지 않는

영역이기 때문에 저속 주행 시

전방 모드 자동 전환 기능은 사고 예방에 매우

효과적입니다.

유아트(UART) 통신 연동

PAS · 순정 PDC 호환 기능

셀토스 차량에 시공되는 3D 맥스프로 어라운드뷰는

유아트(UART) 통신 방식을 통해 차량과 연동됩니다.

단순 영상 출력 장비가 아니라, 차량 신호를

실시간으로 받아 보다 정확하고 직관적인 정보를

제공하는 시스템입니다.

​

✅ 핸들 조향 연동 PAS 주차라인

차량의 스티어링 각도 값을 인식하여

핸들을 돌리는 방향에 따라 이동 예상 경로가

함께 표시됩니다.

• 좌측으로 핸들을 돌리면 좌측 곡선 라인 표시

• 우측으로 돌리면 우측 곡선 라인 표시

• 실제 차량 진행 방향을 미리 예측 가능

이 기능(PAS 연동)은 단순 고정 가이드라인보다

훨씬 정확해 좁은 공간에서의

주차나 코너 진입 시 큰 도움이 됩니다.

​

✅ 순정 PDC 센서 연동

또한, 셀토스 순정 PDC 신호와도 호환되어

어라운드뷰 화면 위에 센서 경고 표시가

함께 출력됩니다.

• 장애물 감지 위치 시각적 표시

• 거리 단계별 경고 표현

• 영상 + 센서 정보 동시 확인 가능

즉, 카메라 영상과 센서 정보가 따로 노는 것이 아니라

하나의 화면 안에서 통합되어 동작하기 때문에

운전자는 더욱 직관적으로 상황을 판단할 수 있습니다.

✅ 블랙박스 보조 기능

셀토스 차량에 시공된 어라운드뷰 시스템은

차량 주변에 설치된 4개의 카메라 영상을 활용해

주행 중 발생하는 상황을 녹화할 수 있는

기능도 지원합니다.

전방·후방뿐 아니라 좌우 측면까지 동시에

기록되기 때문에 일반 블랙박스에서 확인하기 어려운

측면 사고 상황이나 골목길 접촉 사고 발생 시

보조 자료로 활용할 수 있습니다.

메인 블랙박스를 대체하는 개념이 아니라,

사각지대를 보완하는 서브 녹화 기능으로 생각하시면

이해가 쉽습니다.

또한 영상 저장을 위한 USB 포트는

조수석 글로브박스 내부에 깔끔하게 매립

시공해 드렸습니다.

외부로 노출되지 않아 외관이 정돈되어 보이며,

필요 시 USB만 분리해 영상 확인이 가능하도록

편의성까지 고려해 마무리했습니다.

🔥 셀토스 360도 어라운드뷰, 이런 분들께

추천드립니다

• 순정에는 360도 기능이 없는 차량

• 주차가 불안하신 분

• 신차급 안전 옵션을 추가하고 싶은 분

• 좁은 주차장 환경에서 운행이 많은 분

어라운드뷰는 단순 편의 옵션이 아니라

충돌 사고 예방에 직접적인 도움을 주는 안전

장비입니다.

셀토스 차량에 순정 감성 그대로,

고화질 3D 맥스프로 시스템으로 안전 옵션을

완성해보세요 👍

차종별 상담 및 예약 문의는

언제든지 편하게 연락 주시면

차량 상태에 맞게 정확히 안내드리겠습니다 😊

서울 셀토스 어라운드뷰 시공 전문점

​

📍장착업체 : 카카오파츠

📞 전화 번호 :

📍 매장 주소 : 서울 서초구 서초동 1545-17

📍작업 내용 : 3D맥스프로 어라운드뷰
