하늘에서 자동차 사각지대를 다 볼 수 있는 360도 옴니뷰를 시공 받은 아우디 A6^^ / 수원 영통구 원천동

안녕하세요 스미스 클럽 수원점입니다.

오늘은
하늘에서 내차를 내려다보는듯한
화면을 제공해주는
360도 옴니뷰 시공 내용입니다.

옴니뷰는 어라운드 뷰나 옴니 드라이브로도
불리는데요
자동차 외부에 총 4개의 카메라를 설치해서
자체 공차 보정을 거치면
바로 360도 화면이 나오는 시스템입니다.


↓ ↓ ↓ ↓ ↓ 옴니뷰 시공 문의^^
http://nawalink.com/f1/nplay

오늘 시공하는 차종은 아우디 A6인데요,
순정 모니터와 연동 작업을 진행하기 때문에
인터페이스를 설치해야 합니다.

다행히 고객이 설치했던 내비게이션에 함께 연결이 되어 있어서
영상 라인과 전원 라인을 연결해서
순정 모니터에서 옴니뷰 영상을 볼 수 있도록
작업을 진행했습니다.

만약 인터페이스가 없으면 별도의 추가 비용이 들어갑니다....

옴니뷰는 SB 버전을 시작으로
지금은 NS 버전으로 업그레이드된 제품으로 장착을 합니다.

생각보다 카메라 배선이 많고 길어서
수입차처럼 장착하기 어려운 차종은
작업시간이 오래 걸립니다..

대략 6 - 8 시간 예상되네요....

잡소음 없는 시공을 위한
흡음재 시공은 고객 요청 시 진행됩니다......

차종에 따라 옴니뷰 카메라 배선을 순정 라인을 따라서
시공을 할 수 있는데요.
이 부분이 작업시간이 제일로 오래 걸리는 작업이랍니다 ㅋㅋ

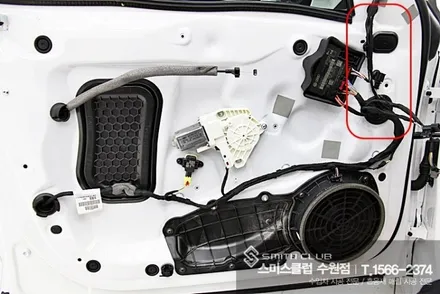

측면 카메라 시공은
도어트림을 탈거한 다음 사이드미러에 카메라를 시공하는데요,
옴니뷰 전체 시공에서 제일로 작업시간이 오래 걸리는 부분입니다,

사이드미러에 배선을 넣어 카메라를 장착하는 일이
보통 일이 아니라서....

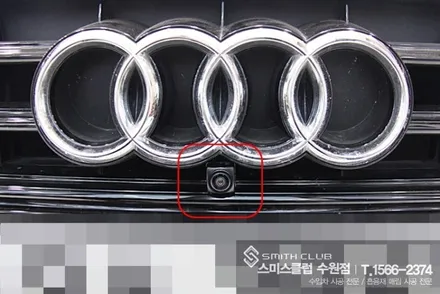

전방 카메라는 아우디 로고 바로 아래에 C 타입 방식으로
설치를 깔끔하게 마무리합니다,,,,,

최대한 사이드 미러 외부로 카메라를 설치해야만
깔끔한 360도 화면을 볼 수 있는데요,
수입차의 경우는 좁고 견고하게
만들어져서 배선 작업이 수월하지 않습니다....

좌 우측  카메라 시공은 대략 국산차는 2시간,
수입차는 3-4시간 정도 예상이 됩니다.....

후방카메라는 순정 카메라가 있던 브라켓에 딱 맞게 설치를 했는데요,,

185도 광각 카메라를 시공하기 때문에
보기 좋게 설치하는 것보다 정확한 포인트를
찾아서 시공하는 것이 좋습니다.

이렇게 보기 좋게 설치를 했지만
실제 후방카메라는 상단부분의 브래킷이
조금 보인다는 ㅠ ㅠ

신형 옴니뷰 NS 본체....

후진 기어를 넣거나
순정 핸들 리모컨으로 순정과
옴니뷰 영상을 자유로이 전환시킬 수 있지만,
다양한 뷰 모드는 옴니뷰 전용 리모트 컨트롤러를
이용해서 총 8가지 뷰 모드를 선택해서 보실 수 있습니다,

순정 모니터는 시공을 걸면 자동으로 열리는데요,
후진을 넣으면 360도 화면과 후방 화면이 바로 나옵니다....

옴니뷰 NS는 총 8가지의 뷰를 선택하실 수 있는데요,
제일 먼저 전방 화면과 360도 화면입니다...
후진을 넣었다가 P나 N에 놓으면 5초 후에
전방 모드로 전환이 됩니다....

후진을 넣으면 후방 화면과 360도 화면이 바로 나오는데요,
옴니뷰 컨트롤러 변환을 시키면 주차라인은 생성되지 않습니다,,,

사이드 사각지대를 자세히 볼 수 있는
사이드 화면과 360도 화면....

전방 부분을 확대한
전방 확대 부분과 360도 화면....

후미 확대 부분과 360도 화면,,,,

전방 카메라처럼 보실 수도 있고,,,,

후방카메라처럼 보실 수도 있네요,,,,

하늘에서 내려다보는듯한 스카이뷰...

자동차 위에서 내려가보는 360도 화면이 크게 나오면
주변의 사각지대에 숨어 있는 위험 물체들을 바로 확인할 수 있습니다...

모 방송에서 옴니를 시연한 적이 있었는데요,
자동차 유리면을 모두 가리고 운행을 하는 것을 촬영했느데
모니터를 통해서 보는 360도 화면만으로 자동차가 운행을 하더라는 ㅎ

오늘은
스카이뷰를 볼 수 있는
이미지넥스트사의 360도 옴니뷰  NS제품을
아우디 A6 순정 모니터에
인터페이스와 함께 연동하여 장착을 했습니다...

감사합니다^^
