렉서스 ES300H 카플레이 설치

안녕하세요~

서대문구 안드로이드 올인원 장착점

네비존입니다.

​

렉서스 2019년 차량에 카플레이, 안드로이드 오토

기능이 없습니다.

​

아틀란 맵이 순정 네비로 있지만 무엇보다 불편한

터치 패드로 작동을 하기 때문에 입력하기도 어렵죠.

​

아틀란 지도 역시 SD 카드 빼서 업데이트하는 것이

상당히 불편하기에 이번에 순정 모니터에 터치 패널

작업과 같이 카플레이 사용이 가능한 인터페이스

설치를 하였습니다.

​

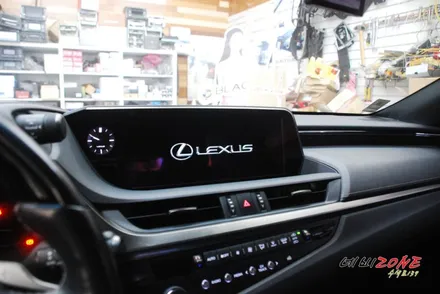

일단 순정 기능에 이상이 없는 것을 확인하고

작업을 진행해야 합니다.

​

순정 오디오 기능에 이상이 없는지 확인하면

바로 작업에 들어갑니다.

​

​

​

​

​

​

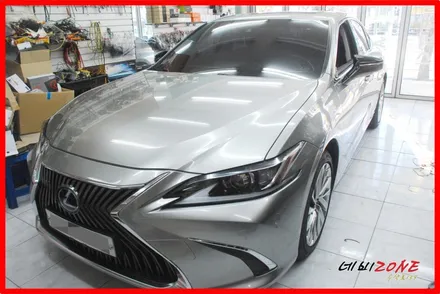

렉서스 ES300H 차량에 카플레이 인터페이스 및

터치 패널을 장착하였습니다.

​

순정 아틀란 네비 사용이 불편해서 터치로 편하게

사용을 하기 위한 제품을 찾다가 렉서스 전용

인터페이스를 선택하였습니다.

​

예전 수입차 네비 작업과 동일한 작업 방식입니다.

​

​

​

​

​

​

​

​

순정 모니터는 터치가 안 되는 모니터입니다.

​

여기에 터치 패널을 입히고 조그만 인터페이스를

장착해서 카플레이 및 안드로이드 오토 기능을

사용할 수 있도록 하는 것입니다.

​

터치 패널을 입혀서 순정 기능 모두 터치 작동이

되는 것은 아닙니다.

​

순정 기능은 그대로 하단에 있는 터치 패드로

사용을 하시는 것이며 인터페이스 화면 전환 후

터치로 사용을 할 수 있는 것입니다.

​

​

​

​

​

​

​

​

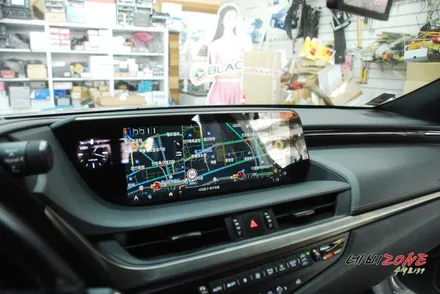

렉서스 전용 제품으로 순정 아틀란 CL 버전 5입니다.

​

최근에 나오는 아틀란 5 지도가 아닙니다.

​

아틀란 맵도 버전이 있는데 일단 순정 네비 형태로

나오는 아틀란 업데이트는 불편함이 많이 있습니다.

​

글로브 박스에 메모리 카드 빼서 업데이트 후

다시 차량에서 업데이트가 되는 방식입니다.

​

국내 순정 네비 업데이트와 동일한 방법이지만

중요한 것은 모니터 터치가 아닌 패드 방식으로

입력을 하니까 무엇보다 사용하기가 어렵습니다.

​

​

​

​

​

​

​

​

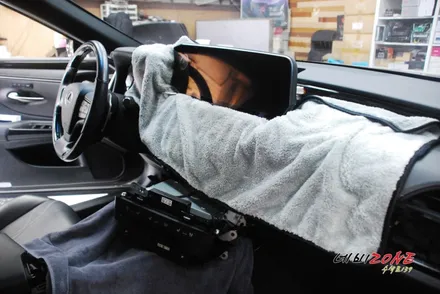

작업을 하기 위해서는 일단 모니터 탈거 및 오디오

탈거가 돼야 합니다.

​

제품 덩치가 크기 때문에 하나씩 천천히 작업을

하시면 되는데 일단 인터페이스 작업 먼저 합니다.

​

이때 바로 장착을 하는 것이 아닌 인터페이스

설치를 한 후 터치 패널을 모니터 위에 살짝 놓고

테스트를 하고 정상 작동을 하면 그때 패널 작업을

하시면 됩니다.

​

​

​

​

​

​

​

​

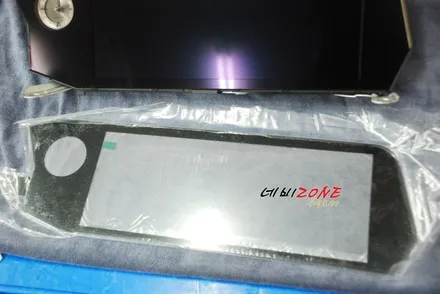

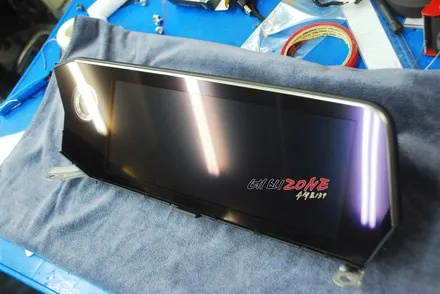

12.3인치 렉서스 전용 터치 패널입니다.

​

정전식 터치 패널이라서 가격이 꽤 나가는데

한 번 작업하면 고장이 없기로 유명하기도 합니다.

​

예전 감압식 터치 패널은 2년 정도 지나면

터치 불량이 많이 나왔는데 이젠 그 터치 패널도

작업을 하지 않기에 AS가 들어오지 않습니다.

​

​

​

​

​

​

​

​

렉서스 전용 터치 패널입니다.

​

꽤 비싼 패널이라서 작업 전에 미리 테스트를 하는

이유가 여기에 있습니다.

​

한 번 부착하면 AS는 끝이기 때문이죠.

​

그래서 작업 전에 무엇보다 제일 신경을 써야 하는

부분도 터치 패널 작업입니다.

​

​

​

​

​

​

​

​

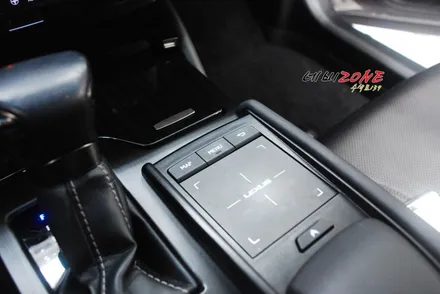

렉서스 순정 터치 패드입니다.

​

순정 모니터 제어를 여기서 해야 하는데 이게 상당히

민감한 부분이 있어서 적응하는 것이 쉽지가 않아서

성격 급하신 분들은 좀 짜증을 많이 낼 수 있는

기능입니다.

​

이제 중앙 MENU 2초 길게 눌러주면 화면 전환이

되면서 인터페이스 기능으로 넘어가게 됩니다.

​

그러면 이때부터는 터치로 작동이 되는 것입니다.

​

옆에 있는 BACK 버튼은 길게 5초 눌러주시면

리부팅이 됩니다.

​

​

​

​

​

​

​

​

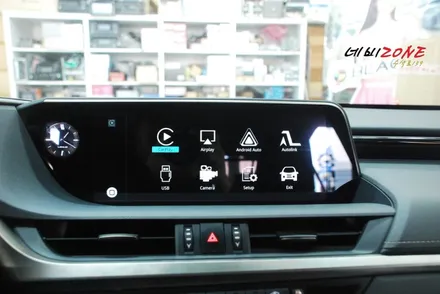

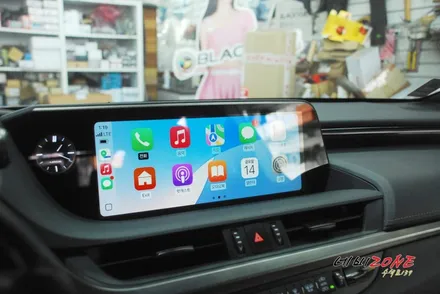

인터페이스가 연결이 되시면 이렇게 화면이 나오며

원하시는 기능을 사용하시면 됩니다.

​

아이폰 사용자는 카플레이 연결하시는 것이며

안드로이드 폰은 안드로이드 오토 연결하시면

됩니다.

​

블루투스로 처음 연결을 하시고 나중에 와이파이로

영상이 연결이 되는 방식입니다.

​

이것을 이해하는 데 좀 시간이 걸렸습니다.

​

​

​

​

​

​

​

​

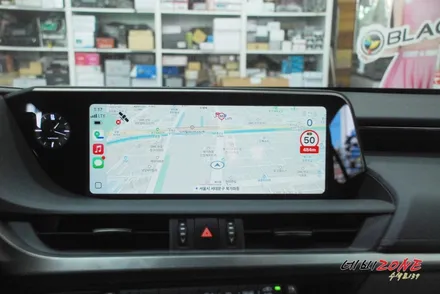

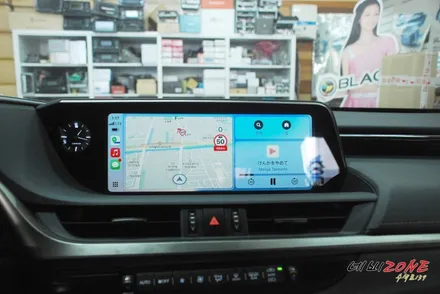

애플 카플레이 연결이 되면 이제 소리만 잘 나오는

확인을 하시면 됩니다.

​

보통 카플레이 연결은 순정 오디오에 기능이 없다면

AUX 또는 블루투스 연결로 음성을 별도로 설정을

해야 합니다.

​

그러니까 인터페이스에서 영상을 보여 준다면

순정 기능에 있는 순정 오디오 기능으로 소리를

선택하시는 것입니다.

​

​

​

​

​

​

​

​

당연히 순정 마이크에 있는 음성 인식 기능을

그대로 사용을 할 수가 있으며 무엇보다 순정 기능은

그대로 사용할 수 있기에 차량에 손상이 가는 것이

전혀 없습니다.

​

장착을 하면서 배선을 절단해서 연결하거나 하는

그런 부분이 전혀 없이 모두 잭 바이 잭으로 연결을

하기 때문에 나중에 탈거 역시 문제가 될 소지가

전혀 없습니다.

​

카플레이 기능은 모두 아실 거라 생각을 하며

일단 이 기능이 없는 차량에 터치까지 장착을 해서

보다 편리하게 사용을 할 수가 있어서 많이 찾고

계십니다.

​

​

​

​

​

​

​

​

터치 패널 작업을 하지 않고 순정 터치 패드 그대로

사용을 해서 작업을 할 수도 있습니다.

​

그러면 당연히 비용은 낮아집니다.

​

대신 나중에 추가 설치를 하면 더 비싼 금액을

지불하셔야 할 수 있어서 순정 터치 패드 사용을

잘 하신다면 한 번 생각하시면 좋겠습니다.

​

​

​

​

​

​

​

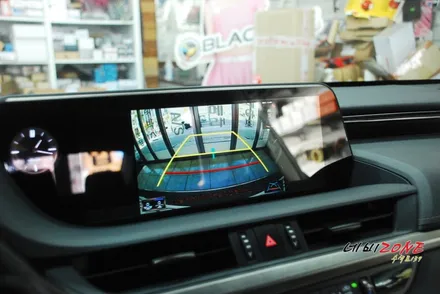

카플레이 상태에서도 무엇보다 후방 카메라 영상은

제일 먼저 나오게 됩니다.

​

후방 영상 역시 순정 그대로 나오게 됩니다.

​

클리어 타입 터치 패널 때문에 오히려 화면이 더

선명하게 보이는 것처럼 보입니다.

​

​

​

​

​

​

​

순정 패드에 있는 MENU 버튼을 누를 때마다

순정 > 인터페이스 이렇게 왔다 갔다 하게 되는

스위치 역할을 합니다.

​

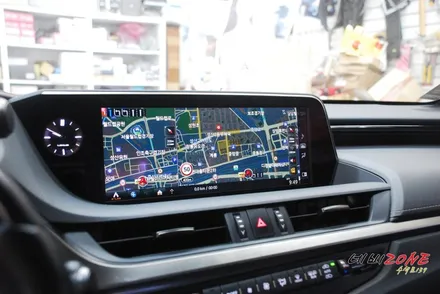

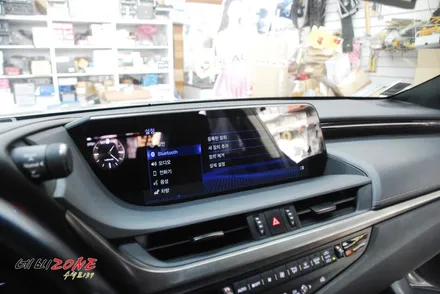

렉서스 순정 아틀란 지도 사용을 하시려면

또 그대로 사용할 수가 있습니다.

​

당연히 이 상태에서는 터치 작동은 안 됩니다.

​

순정 화면 상태는 터치가 당연히 안되는데 이것을

터치가 되도록 만들 수는 없습니다.

​

​

​

​

​

​

​

인터페이스 영상에서 잘 사용하시다가 만약

오디오 소리가 나오지 않는다면 일단 제일 먼저

블루투스 오디오가 제대로 작동을 하는지 확인을

하시면 됩니다.

​

소리는 순정 오디오 블루투스 오디오 기능을 그대로

사용하기 때문입니다.

​

렉서스 블루투스 오디오는 초기 페어링 후 약간의

딜레이가 있는 것으로 알고 있습니다.

​

​

​

​

​

​

​

2019 렉서스 ES300h 차량에 기존 순정 기능에는

없는 카플레이, 안드로이드 오토 기능을 설치하고

터치 패널까지 작업을 하였습니다.

​

렉서스 차량은 아무래도 젊은 분들보다는 연세가

있으신 분들이 많이 타고 다시는 것 같은데

아무래도 편하게 사용하시는 기능은 누구라도

필요한 기능이 아닐까 싶기도 합니다.

​

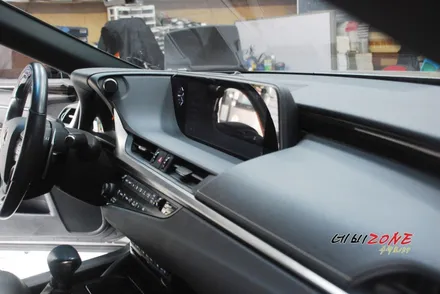

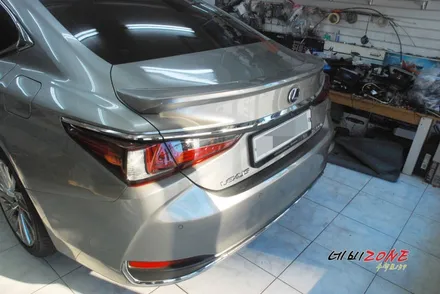

순정 상태 그대로 외관을 보시면 전혀 달라진 것이

없기에 만족스러운 작업이었습니다.

​

​

​

​

​

​

​

​

렉서스 차량에 카플레이, 안드로이드 오토 장착 관련

궁금하신 사항은 아래 댓글로 문의하세요.

​
