아이나비 4채널 블랙박스 설치 구성도 및 먹싱박스 설치 구성도 설명 / 서울 서대문구 연희동

3월의 첫 시작요일, 화요일입니다.

​

엊그제 Z5000플러스 언박싱에 대하여 살짝 공개해 드렸지요!

오늘은

​

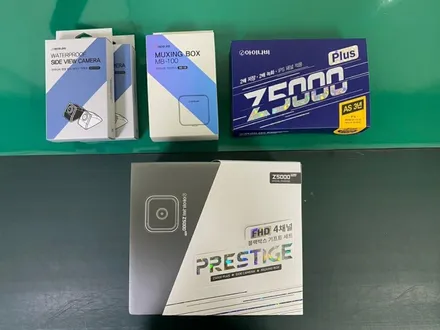

보급형 4채널 블랙박스 Z5000플러스 주요 상품 구성

​

본체 Z5000플러스

먹싱박스

사이드카메라 좌우용

​

위 3가지 상품이 있어야 가능합니다.

​

그런데

​

먹싱박스가 뭘까요

​

먹싱박스 이미지를 보겠습니다.

이 이미지의 먹싱박스 MB-100가 꼭 필요하겠습니다.

4채널 또는 5채널을 구성하는 먹싱박스이므로

계속적으로 블랙박스 설치해 오던 것에서 새로운 기능이 추가되지요

그런데

​

추가된 기능이 아주 아주 확장성이 있습니다.

​

오늘은 먹싱박스 주요기능만 알아도 좋을 듯 한데요.

​

먹싱박스 구성된 케이블을 보겠습니다.

​

먹싱박스 본체에서 나오는 케이블은

총5개

​

그중 4개는 케이블은

블랙박스 중 후방카메라에서 가져온 영상 케이블 잭을 연결하고

4채널로 추가시 좌우 영상 카메라 잭을 연결합니다.

​

그러면

​

총3개의 영상 카메라 잭을 연결하므로

전방과 후방, 그리고 좌우카메라 하면

​

​

4채널 블랙박스가 구성됩니다.

​

어 그렇다면 먹싱박스에서 나오는 케이블 4개중 3개를 연결하였으니

1개의 케이블이 남는데...

​

이 케이블로 또 다른 블랙박스의 카메라를 연결이 가능합니다.

​

즉, 연결이 가능한 상태면

5채널 블랙박스가 구성되는 획기적인 먹싱박스가 가지는 기능입니다.

​

5채널을 추가적으로 설명드리면

ex 택시용 블랙박스을 구성하는 예를 들겠습니다.

​

Z5000 모델의 본체는 전방 영상을 저장하고

​

후방카메라와 좌 우 영상 카메라를 연결 후

​

​

금상첨화이겠군요.

아이나비신촌점에서 이렇게 구성하는 모습을 보여드리고 싶습니다만...아직은

설치 작업이 없네요...

​

​

자!!!

이제는 위 설명과 더불어

​

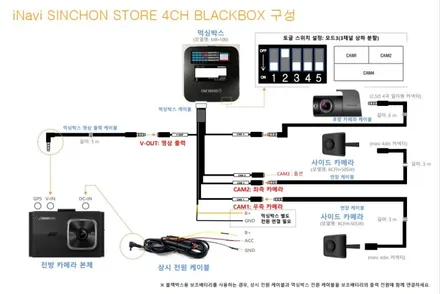

총 설명이 깃든 이미지로 보여드리겠습니다.

위 사진을 보면 4채널 또는 5채널 블랙박스

​

아이나비블랙박스 5채널 구성도를 보여드리고 있습니다.

​

추가 기능 중

​

먹싱박스가 가진 토글 스위치입니다.

​

스위치를 조절하는 기능으로

블랙박스 화면에 실시간 영상이 나누어 보여지므로

고객님의 선택적으로 만족감이 더 할것 같습니다.

​

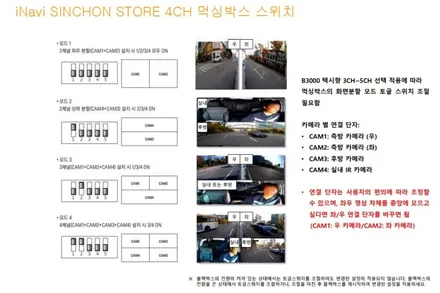

이미지로 설명드리면

위 이미지는 먹싱박스 토글스위치로 설명을 드리는 이미지 입니다.

​

​

많은 참조가 되시길 빕니다.

​

아이나비 4채널

아이나비 5채널 블랙박스
