반갑습니다^^

오빠차입니다

지금 알리익스프레스 광군절 행사기간인데 생각보다 예전만큼 저렴하지 않는 느낌? ㅎㅎ

그래도 평소보다는 저렴하니 ㅎ ㅎ 득템들 많이 하시길 바라겠습니다 ^^

​

오늘 소개해드릴 작업은요~ ㅎㅎ

벤츠s 클래스 입니다 w222이며 2015 2016년식 전기형 입니다.

전기형과 후기형을 구분하는 방법은 계기판과 순정 내비 사이에 버튼이 터치냐 물리버튼이냐에 따라서 전기형 후기형으로 나뉩니다.

전기형의 경우 물리버튼이 있고 후기형의 경우 터치로 버튼이 들어가 있습니다.

​

w222 후기형의 경우 제품이 나오고 있긴하나 매우 비싸더군요 ㅎㅎ 100만원이 훌쩍 넘는..ㅎㅎ

후기형에 비하면 전기형 제품은 직구시 반값정도에 구매가 가능합니다^^

칩셋은 안정성이 높은 스냅드래곤665입니다 ㅎㅎ

​

이번 차주님께서는 아내분께서 주로 운전을 하시는데 내비게이션이 너무 불편하다고 하셔서 오빠차로 문의를 주시고 제가 제품 링크를 보내드리고 고객님께서 구매해서 가지고 와주셨습니다 ㅎㅎ

그럼 작업기 보러가실까요?ㅎㅎ

부산경남 안드로이드 올인원 전문 장착점 오빠차를 찾아주신 벤츠w222 입니다.

전기형 w222이기때문에 AUX코딩이 가능한 부분이라 usb to aux를 안사용해도 됩니다.

우선은 AUX코딩을 한 후에 배선작업하고 장착을 할 예정입니다 ㅎㅎ

​

벤츠w222의 순정 내비게이션인데요 ㅎㅎ NTG 5.0입니다.

주차시 후방카메라 보는 용도 외에는 거의 무쓸모이죠 ㅎㅎ

얼른 탈거하고 안드로이드 올인원으로 교체 고고~~!!

안드로이드 올인원으로 교체하기 전에 AUX코딩 먼저 진행합니다.

코딩이 잘 됐습니다.

그다음으로는 올인원 배선에 AUX배선을 납땜하여 이어줍니다.

이작업을 하지 않으면 AUX 코딩을 해도 소리가 나오지 않습니다.

​

저런식으로 순정AUX 입력부에 납땜으로 아주 튼튼하게 이어줍니다.

L R GND 총 3가닥입니다.

네네 다음으로는 탈거탈거탈거입니다.

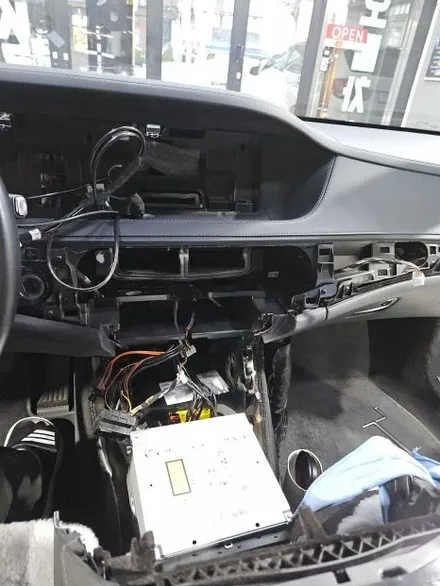

순정 커맨드가 센터 콘솔을 들어내야 나옵니다.

나름 좀 많이 고된 작업입니다 ㅎㅎㅎ

모니터도 왼쪽 계기판과 통으로 붙어있어서 탈거할때 아주 조심히 탈거해야합니다 ㅎㅎ

제일 처음 작업할때는 좀 많이 빡쌔다고 생각했는데 이거 경험이 계속 쌓이다보니 나름 손쉽게 탈거를 할수 있었습니다 ㅎㅎ

​

순정데크에서 잭바이잭으로 배선 작업을 완료하고 상부 모니터 부분까지 배선을 끌어와 줍니다.

공간이 많이 나오지 않아서 중앙 송풍구도 탈거해서 작업을 해야합니다.

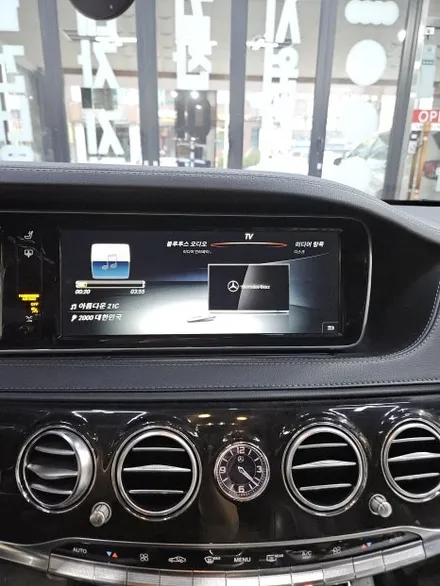

네네 벤츠 w222 s클래스 안드로이드 올인원 작업이 완료되었습니다.

모니터를 결합할때도 뒷 공간이 협소하여 잘 결합하지 않는다면 주행중 잡소리의 원인이 될수도 있습니다.

신경많이 써서 결합을 완료했습니다.

w222 안드로이드 올인원을 설치를 했어도 어라운드뷰는 순정기능 그대로 작동 합니다.

후진->전진시 전방화면이 나옵니다 ^^

벤츠 w222 안드로이드 올인원의 스펙입니다.

스냅드래곤 665칩셋입니다.

부팅속도도 매우빨라 좋습니다^^

네네 올인원 사용시에도 공조정보가 하부에 나오기 때문에 순정화면에 굳이 들어갈 필요가 없습니다.^^

사운드는 순정커멘드의 AUX로 나오게 되고 싱크차이 또한 발생하지 않습니다.

w222 전기형의 경우 usb to aux를 사용하게 되면 싱크차이가 거의 없긴하지만 조금 발생을 합니다.

AUX활성화 코딩후에 AUX배선을 만들어서 작업을 한다면 싱크차이는 전혀 발생하지 않습니다.^^

​

​

이상 부산경남 안드로이드 올인원 전문 장착점 오빠차 벤츠 w222 s클래스 안드로이드 올인원 작업기 였습니다
