2012년 BMW320d 무선 안드로이드오토 & 무선 카플레이 빌드 업 ! / 서울 구로구 구로동

​

​

​

​

2012year BMW F30 320d CIC HU

​

3시리즈 6세대 풀 체인지 프로젝트 코드명 F30은 컴포트함과 스포츠성 갖춘 세단으로 2011년 처음 선보였습니다.

당시 디젤 엔진의 열풍 속에서 F10과 함께 BMW 판매량에 견인을 한 모델입니다 .

특히 184마력 2.0 직렬4기통 커먼레일 디젤 엔진이 탑재된 320d의 탁월한 연비는 고유가 시대를 살아가던 젊은이들에게 크게

어필 했던 부분 이기도 했답니다.

​

차량이 관리가 잘되어 깨끗한 외관과 내관을 유지 하고 있지만, 이미 10년이 넘어버린 차량이고요 .

내관, 외관은 잘 관리 하여 좋은 컨디션을 유지 할수 있었지만, 독일 순정 내비게이션은 어쩔 ~~~~

애프터 시장에서 셋탑네비게이션과 전용 인터페이스 , 터치패널로 장착했을때 제품대 + 공임 토탈 100만원 정도의 비용을 감안 해야 되는데요 .

인디웍 카플레이&안드로이드 오토 솔루션은 가격적 으로도 퀄리티적 으로도 셋탑네비게이션과 비교해서 좋은 대안이 될것입니다.

​

​

F30은 2011년 2012년 사이 1년간은 2세대 아이드라이브와 CIC HU 시스템 으로 출고가 되었었고,

2012년 말 이후 부터는 NBT HU 시스템으로 출고가 되었는데요.

금일 인디웍 게러지에 입고된 2012년식 F30은 CIC HU 시스템과 독일 순정 네비게이션이 탑재된 사양입니다.

다만, 순정 8.8인치 스크린의 영상 입력 LVDS 커넥터가 6PIN 로젠버그 타입이고, LVDS칩 역시 APIX 사양이여서

적용되는 인터페이스는 NBT 타입을 사용해야 하며 작업도 조금 까다로울수도 있는 차량입니다.

​

​

​

INSTALLATION

​

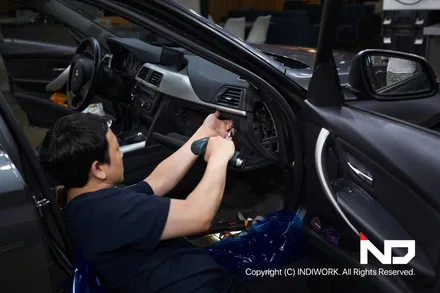

적용되는 인터페이스 SCB-NBT-X 설치를 위해 순정 헤드유닛, 스크린,글로브박스 가 탈거가 됩니다.

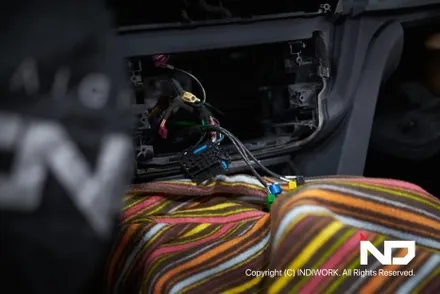

쿼드락 커넥터 형식으로 이루어져 있는 메인 파워/캔 배선은 순정 헤드유닛과 연결이 되고

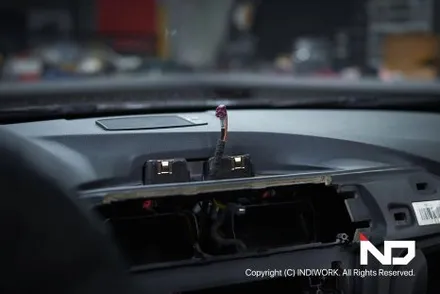

6핀 로젠버그 타입의 LVDS 케이블은 순정 스크린과 연결 해줍니다.

설치 되는 배선은 순정 커넥터와 동일한 탑입으로 신속한 작업이 이루어지며 짹바이짹 연결로 접촉 불량이 일어나지 않아 안전하죠.

연결 부위가 출고 후 차량에서 소음을 유발할 수 있기에 흡음지와 흠음테이프로 마감 처리해주고 있습니다.

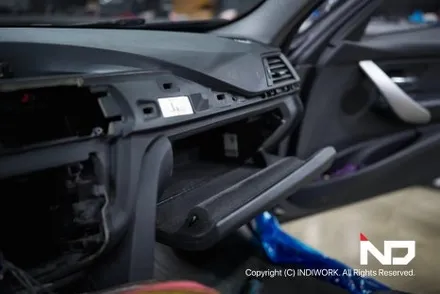

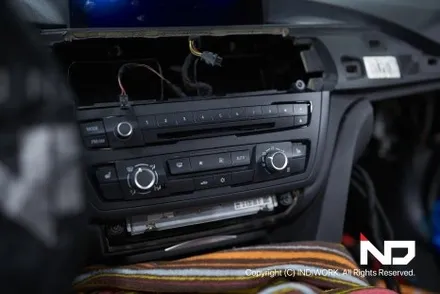

탈거 했던 HEAD UNTI 과 부품을 조립해주고, 셋탑은 글로브 박스 쪽 간섭 없는 공간에 매립을 해주면 1차 작업은 마무리가 됩니다!

​

​

​

일반적인 NBT HU 라면 헤드유닛쪽 쿼드락 커넥터에서 전원,CAN,AUX,마이크로폰이 연결되는 구조이나

2012년식 F30은 연결 방식이나 작업 방식이 CIC HU 차량에 작업하는 방식과 동일인데요 .

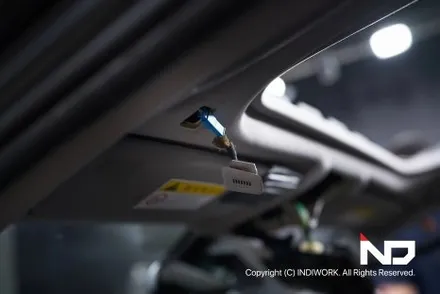

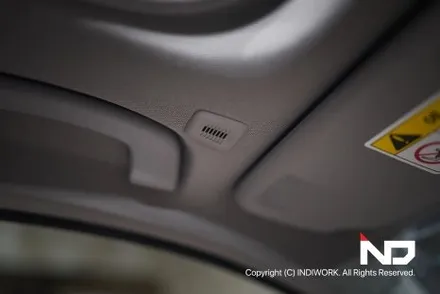

CAN BUS 와이어링은 헤드유닛에서 연결이 되지만, 차량 순정 마이크와 연동을 위해서 순정 마이크 단에서 배선을 연결해주고,

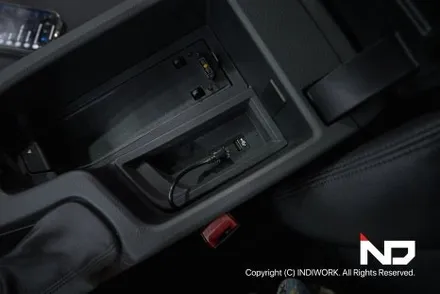

AUX 연동을 위해 암레스트 콘솔 안쪽의 3.5mm 이어폰 짹을 별도로 연결 해줘야 합니다.

지난 5년간 수많은 독3사 차량들 위주로 카플레이&안드로이드 오토 인터페이스를 설치 해오면서 쌓인 데이타와 레퍼런스로 조금의 혼란도

없이 일사 천리로 장착을 진행 했습니다.

​

​

Wireless Androdi Auto for BMW F30

​

훼손, 교환 없이 작업이 이루어지기 때문에 모든 순정 기능은 사용하시던 것과 동일하게 작동하며

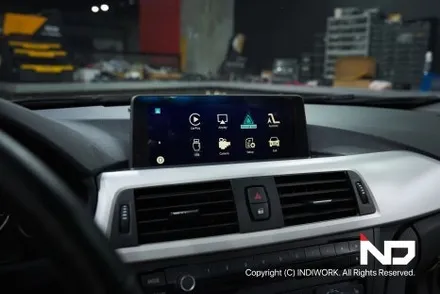

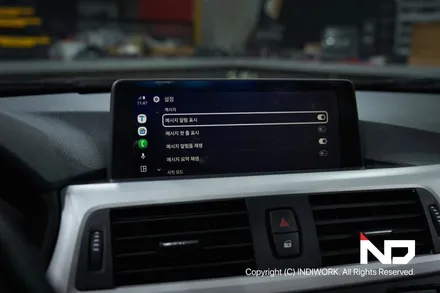

제품은 I-DRIVE 로 조작이 되며, MENU 버튼을 2초간 눌러 주게 되면 안드로이드 오토 화면으로 전환이 됩니다.

장착이 완료된 SCB-CIC-X에서 구현 되는 안드로이드 오토의 사운드는 순정 CIC AUX 채널을 통해서 차량 스피커로 출력이 됩니다.

​

​

​

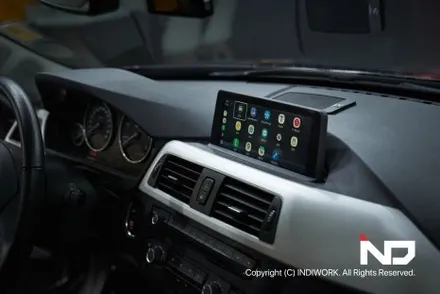

독일 순정 내비게이션을 대신하여 안드로이드 오토 플랫폼에서 지원하는 티맵,네이버지도,카카오네비가 실시간 업데이트된 맵 알고리즘을 제공해주며 CD나 라디오를 대신하여 유튜브뮤직, 멜론, 벅스, FLO ,스포티파이와 같은 앱들이 동작이 될것입니다.

차량 컨트롤러 제어에 최적화 된 안드로이드 오토 알고리즘으로 동작성에 있어 전혀 부자연 스럽지 않으며 , 각각의 앱에서 지원하는

음성인식 기능 역시 순정 차량 마이크를 통해 제어가 되는 시스템 입니다.

​

​

​
