포드 익스플로러 350도 옴니뷰 시공기~!!


안녕하세요 제주 Plan B 망구르 입니다..

오늘은 포드 익스플로러의 옴니뷰 시공입니다..
현대 기아차의 경우 중형 이상급의 차량에 어라운드뷰라는 옵션으로 순정품이 장착이 되서나오지만
포드 익스플로러의 경우 옵션 자체가 없다보니 선택을 할수가 없죠...
그래서 애프터마켓용 상품인 이미지넥스트사의 옴니뷰를 시공하였습니다..
완성차의 커스터마이징 상품으로 내구성과 퀄리티에서 최강인 제품이랍니다..

자 그럼 시작하겠습니다..

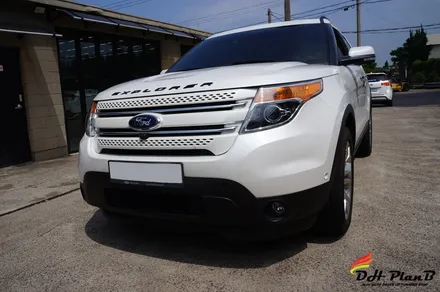

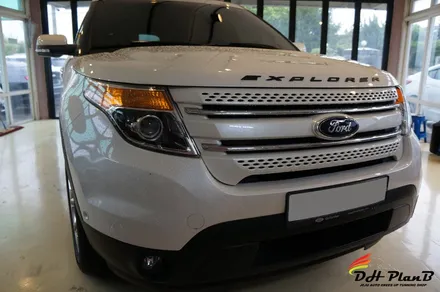

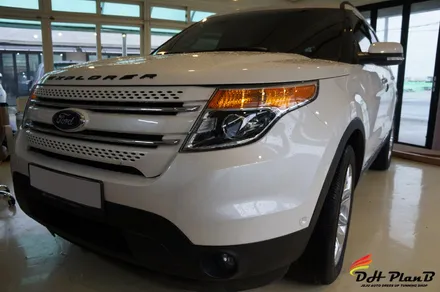

오늘 인스톨 과정을 진행할 익스플로러 입니다..
화이트 컬러의 차량으로 제주에 비가 부슬부슬 내릴때 방문을 해주셨네요..ㅎㅎ

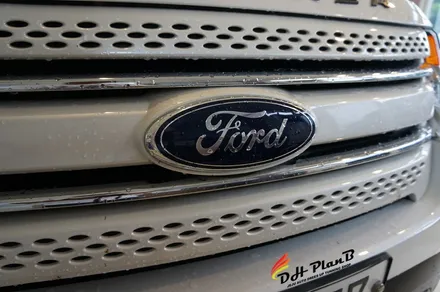

그릴 중앙에 포드엠블럼 하단에 전방 카메라가 들어가겠죠??

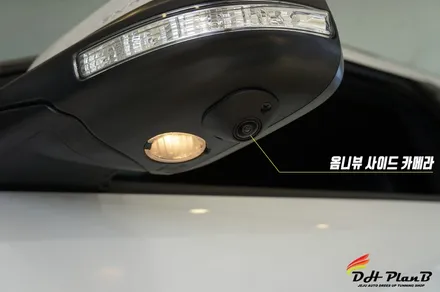

사이드미러 하단에도 카메라가 하나씩 장착이 될것이랍니다..

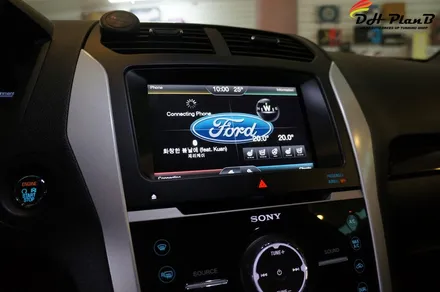

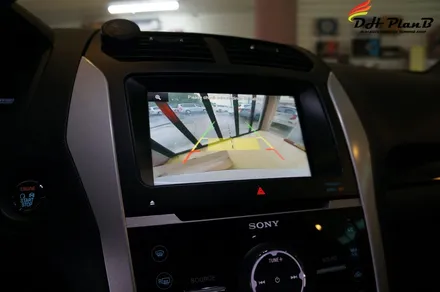

센터페시아 중앙에 있는 디스플레이입니다..
후방카메라만 장착이 되어있죠..
순정의 옵션으로 어라운드뷰가 있었으면 좋았으련만...

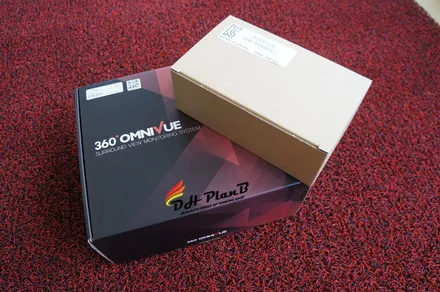

차량에 적용될 이미지넥스트사의 옵니뷰 입니다..

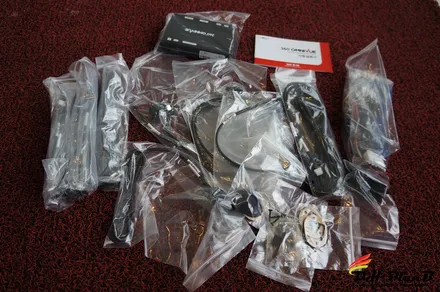

어마어마한 배선량으로 꼼꼼함이 필수인 작업중 하나입니다..

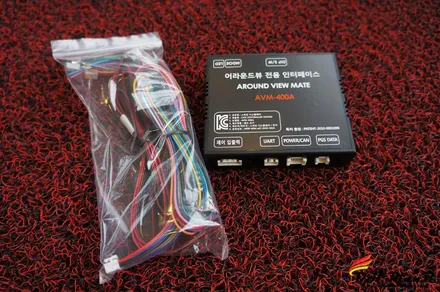

순정이 아닌 애프터마켓용 네비게이션을 매립시 간단하게 설치가 완료가 되지만
순정의 디스플레이를 사용하기 위해선 별도의 인터페이스 작업이 동반되어야 합니다..
그렇기에 위사진에 제품이 추가로 작업을 하여야하지요..

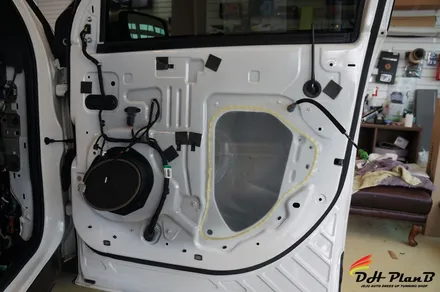

각종 부품을 탈거하여 카메라를 하나씩 이식을 합니다..

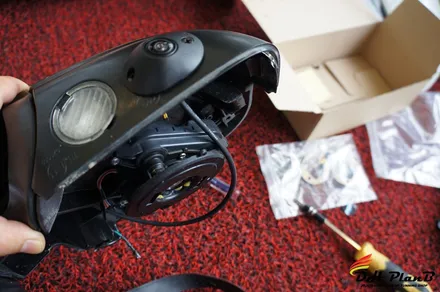

사이드 미러는 분해후 순정배선라인을 따라 배선을 깔아준답니다..

모든 배선은 최선을 다해 깔끔하게 설치를 합니다..

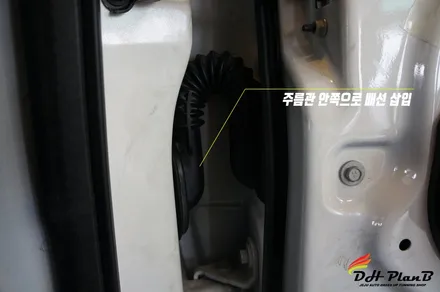

당연한거지만 배선노출 전혀없이 주름관으로 넣어서 작업을 해야겠죠..

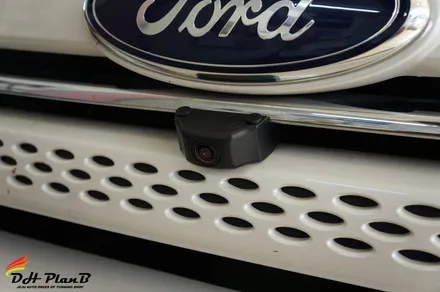

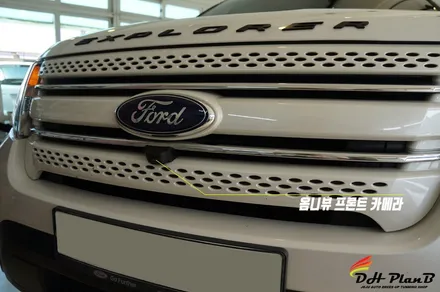

그릴 중앙엔 전방카메라가 자리를 잡고 있습니다..

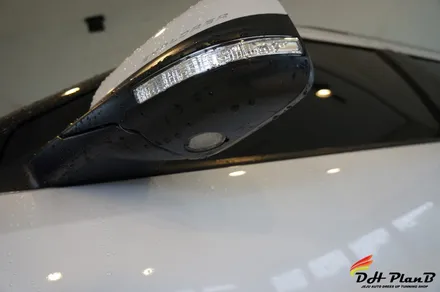

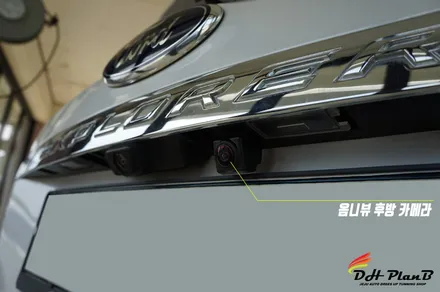

사이드 미러와 후방카메라도 장착이 완료가 되었습니다..

디스플레이 뒤쪽에서 인터페이스 작업을 마친후..

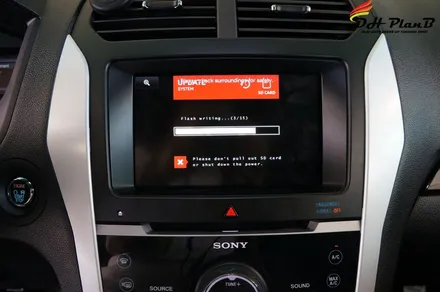

그리고 카메라 각도를 측정하는 공차보정을 마친후 업데이트를 해야 작업이 모두 완료가 된답니다..

작업을 마친후 옴니뷰 실행 모습입니다..

옵니뷰는 후진시(R)자동으로 작동이되며
후진후 드라이브(D) 변환시 시속 20km에 속도까지 작동이 된답니다..

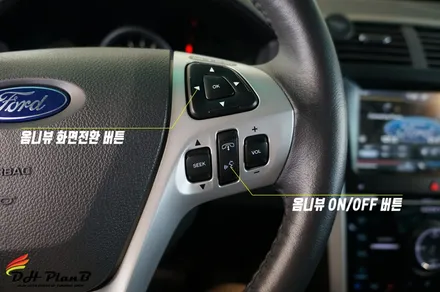

또한 핸들리모컨의 음성인식 버튼으로 on/off가 가능하기에 주행시에도 작동을 할수있습니다..
핸들리모컨의 왼쪽 방향버튼은 뷰화면을 전환할수도 있지요..

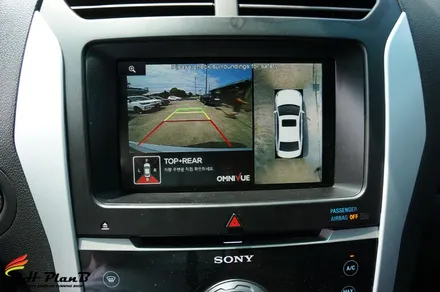

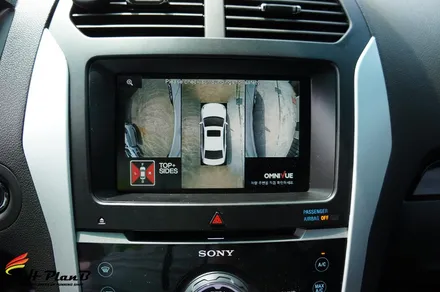

후진시의 뷰화면입니다..
차량을 위에서 내려다보는 탑뷰와 후방카메라가 작동이 됩니다..

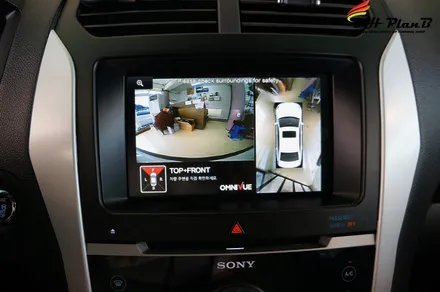

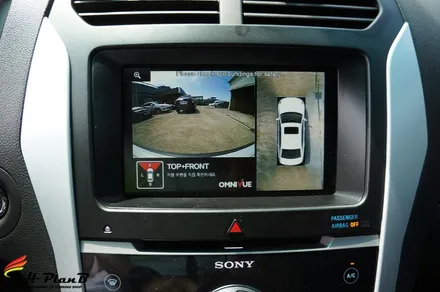

후진후 드라이브 상태시 탑뷰와 프론트(전방카메라) 작동

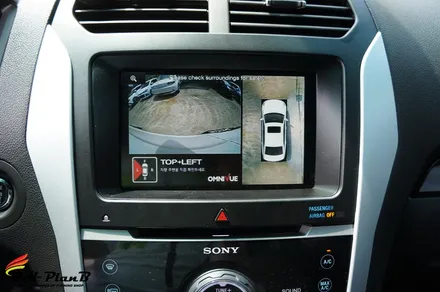

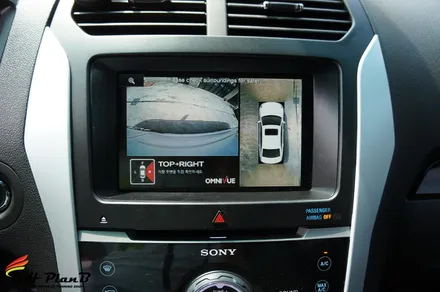

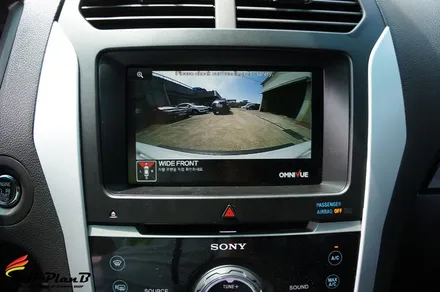

옴니뷰 작동후 뷰모드 전환 모습입니다..
여러가지의 뷰로 화면을 보실수 있어 편하게 사용이 가능합니다..

옴니뷰는 꼼꼼한 배선작업이 중요합니다..
그렇다보니 옴니뷰의 경우 대부분 1박2일 작업으로 인스톨해드린답니다..
