패밀리카 카니발 쌩철판에 방음 제대로 해주기. / 서울 용산

안녕하세요! 카오디오 튜닝 전문샵 오렌지커스텀입니다.

​

​

출고되자마자 입고된 기아 카니발 하이리무진 차량입니다. 차주분께서는 차량을 출고하고나서 음악을 들어보시고는 조금 더 나은 사운드로 개선하고싶어 오렌지커스텀에 방문해주셨습니다.

​

오렌지커스텀 데모카 안에서 튜닝 사운드를 들어본 차주분께서 카니발 하이리무진에 장착된 JBL 스피커와는 확연하게 다른 사운드를 체감하시고는 스피커 튜닝을 요청해주셨습니다.

​

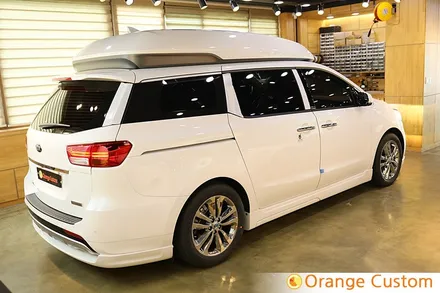

활용도가 굉장히 넓은 카니발 하이리무진! 법인용으로, 패밀리용으로 인기 좋은 차량이죠.

​

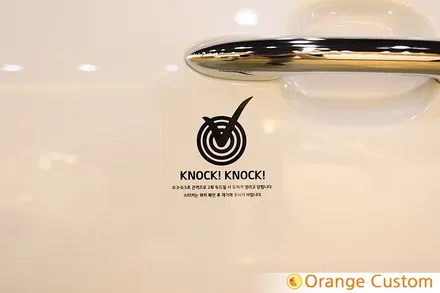

리어 슬라이딩 도어는 2회 두드리면 자동으로 열고 닫힙니다. 처음에 봤을 때 굉장히 신기했던 기능이죠.

​

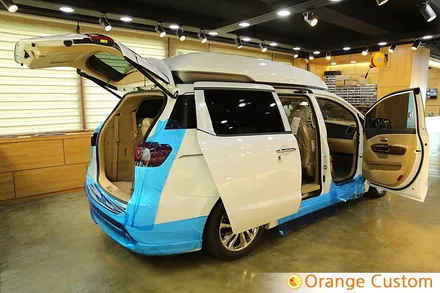

오늘은 카니발 전면 스피커 튜닝과 전체 프리미엄 방음을 통해 조용한 실내 공간에서 높은 음질의 사운드를 들을 수 있도록 합니다.

​

스피커 튜닝을 마치고 실내에서 직접 녹음한 영상을 확인해보세요!

​

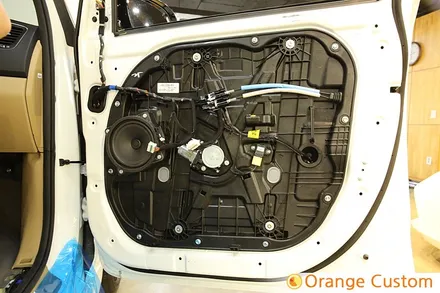

도어트림을 탈거합니다.

​

​

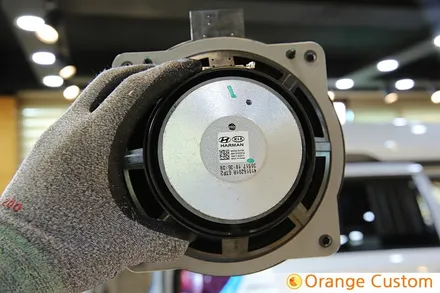

도어프레임 하단에는 중저음을 재생하는 미드우퍼가 장착되어 있습니다. 하만카돈 그룹에서 생산된 카오디오용 OEM 유닛입니다. JBL 오디오 브랜드는 하만 그룹에 속해있기에 브랜드 이름만 쓸 뿐 보시는 것과 같은 스피커가 적용됩니다.

저음은 부밍음이 상당히 강하며 내구성이 상당히 약한 편입니다.

​

풍부하고 다이나믹한 베이스를 좋아하는 차주분의 성향에 맞춰 RS 오디오 레벨레이션 우퍼를 장착합니다. 자출에서도 파워풀한 베이스를 낼 수 있는 유닛으로 카본 콘지를 적용하여 응답성과 감도를 높였습니다. 후면부는 동으로 마감된 페라이트 마그넷을 적용하여 강력한 댐핑을 발생시킬 수 있죠.

​

자작나무 가이드를 제작하여 완벽한 순정형 장착을 진행합니다.

​

고음을 재생하는 트위터는 대시보드 양 쪽에 위치하고 있습니다. 6DB 콘덴서 하나가 적용된 1인치 트위터로 현대기아 차량에 공용으로 사용하고 있는 유닛입니다. 우퍼가 재생하는 중저음영역대와 중복되는 구간이 많아 해상력이 상당이 낮습니다. 섬세함보다는 답답함이 앞서며 순정은 하늘을 바라보고 장착되어 있어 전달력이 떨어지게 됩니다.

​

​

대시보드 양 쪽에 소닉디자인 Unit N52R-II 트위터를 장착합니다. 2인치 와이드레인지 유닛으로 350Hz의 저음영역에서 25,000Hz의 고음영역까지 재생할 수 있는 고성능 트위터입니다.

풍부하면서 깨끗한 고음색 표현력이 뛰어나며 넓은 음역대를 재생할 수 있는 만큼 2way 스피커에서 3way 스피커 사운드의 효과를 낼 수 있는 장점을 가지고 있습니다.

​

다음은 벨런스를 잡아주는 센터스피커 교체입니다. 중앙에서 음악을 들을 수 없는 차량 구조 특성상 양 쪽 스피커의 다른 거리감을 균형있게 잡아주는 센터스피커는 카오디오에서 매우 중요한 역할을 합니다.

​

센터스피커는 독일 그라운드제로 GZPM 80SQX 유닛으로 교체하여 전방에 무대감을 형성하는 동시에 균형있는 사운드를 들을 수 있도록 구성합니다.

​

스피커 튜닝을 마치고 실내로 유입되는 소음을 확실하게 감소시키기 위해 전체 프리미엄 방음을 진행합니다.

​

본넷, 도어를 비롯한 하체바닥 전체에 4중 방음이 시공되어 풍절음, 노면소음, 타이어소음 등을 효과적으로 감소시킬 수 있습니다.

​

실내 전체에 방음작업이 진행되며 순정과는 확연하게 달라진 승차감을 느낄 수 있습니다.

​

하체바닥 전체에 메모리폼 인슐레이션과 알루미늄 방진매트를 시공합니다. 메모리폼 인슐레이션은 3중구조를 가지고 있어 차음, 흡음, 방진 기능을 모두 가지고 있는 하체전용 올인원 방음소재입니다.

내구성이 높고 소음감소효과가 뛰어나며 경량소재로 연비에 지장을 주지 않습니다.

​

​

도어프레임에는 알루미늄 방진매트를 시공하여 프레임의 떨림을 잘 잡아줄 수 있도록 합니다. 특히 리어는 전동타입으로 배선이 복잡하게 연결되어 있습니다. 주의해서 시공하지 않으면 추후 작동이 잘 되지 않을 수가 있죠.

오렌지커스텀은 카니발 스피커 튜닝 방음작업을 꾸준하게 하고 있기에 아무런 문제없이 작업할 수 있는 기술력을 갖추고 있습니다.

​

​

진동과 소음이 많이 발생하는 뒷 휀더 라인과 휀더 안 쪽 철판에도 알루미늄 방진매트를 꼼꼼하게 시공합니다.

​

​

트렁크 도어 철판 방진작업을 마지막으로 1차 방음작업이 완성되었습니다.

​

​

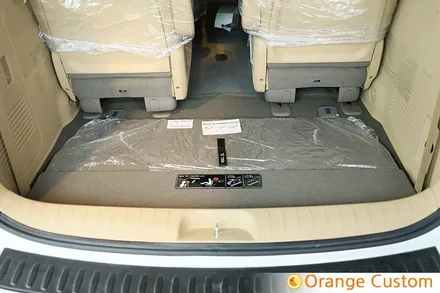

2차로 소음을 보다 효과적으로 감소시켜줄 3M 정품 흡음재를 바닥 전체에 시공합니다.

​

​

3M만의 초극세사 기술의 적용되어 미세한 공기층 사이로 소음을 가둬두는 방식입니다. 실내로 유입되는 소음을 효과적으로 감소시킬 수 있는 흡음재입니다.

​

​

탈거해둔 도어트림에도 3M 정품 흡음재를 시공한 모습입니다.

​

​

트렁크도어커버, A,B,C, 필러, 대시보드 사이드트림, 언더커버 등 모든 내장재 안에 3M 흡음재를 시공하여 내장재 사이로 유입되는 소음을 감소시킬 수 있도록 합니다.

​

​

내장재를 조립하여 처음과 같은 모습으로 마무리합니다.

오늘은 카니발 스피커 튜닝과 전체 프리미엄 방음 작업을 진행하였습니다. 음질과 정숙성 모두를 높일 수 있는 작업으로 카니발 오너분들 사이에서 가장 많이 하는 작업이기도 합니다.

​

오렌지커스텀에서는 청음용 데모카를 준비해두고 있습니다. 방문하시면 차량 안에서 직접 튜닝 사운드를 청음해볼 수 있으며 오너분 스타일에 맞는 제품으로 튜닝이 가능합니다.

다양한 작업 경험을 바탕으로 오너분들께 맞춤 튜닝을 해드리고 있는 오렌지커스텀입니다. 감사합니다.

​

​
