[캠리 8세대] 레이더방식 BSM 측후방 감지기 / 측후방 경보시스템 장착 / 경기 김포

안녕하세요~ 케이엔오토웍스 영등포점 입니다!!

​

오늘 소개해드릴 작업은 도요타 캠리 차량의 레이더방식 BSM 측후방 경보 시스템입니다.

​

모든 차량에는 사각지대가 있기 마련이죠. 그래서 사이드미러의 거울을 와이드미러로 교체하거나 측후방경보시스템을 장착하여 사각지대를 해소할 수 있습니다.

​

하지만 와이드미러 역시 사각지대 해소하는 데엔 한계가 있으며, 측후방경보시스템의 경우 센서 방식이 많이 보급되어 범퍼에 홀 가공하여야만 장착이 가능합니다... 그렇다고 차량 바디 색상과 100% 동일하지 않다보니 눈에 바로 띄이게 되죠....

​

그래서 최근에는 범퍼 내에 레이더를 이식하는 방식의 후측방경보시스템으로 많이 장착하고 있는 추세입니다.

​

이번에 입고한 도요타 캠리 8세대 역시 리어 범퍼 내에 레이더를 장착하는 방식의 BSM 후측방경보시스템으로 장착 의뢰를 해주셨습니다.

​

​

레이더방식 BMS 측후방 경보시스템을 장착하기 위해 입고한 캠리입니다.

​

​

그리고 장착할 레이더방식 BSM 후측방경보시스템 제품과 사이드미러 거울에 경고등 표시를 나타낼 수 있는 거울로 교체하는데요, 보다 효과적인 사각지대 해소를 위해 경고등 표시가 있는 와이드미러로 교체할 예정입니다.

​

​

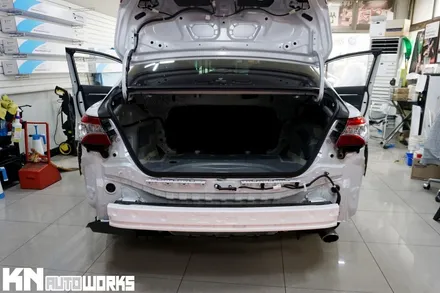

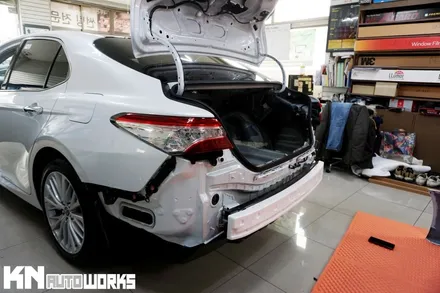

리어 범퍼를 시원하게 탈거하고 레이더 이식 작업에 돌입합니다.

​

​

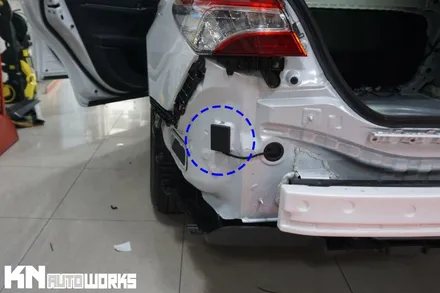

레이더는 차체 프레임에 부착을 하게 됩니다.

​

​

이런 식으로 양 옆에 각각 레이더를 부착하고 배선작업을 진행합니다.

​

​

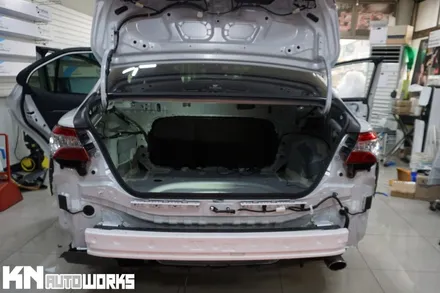

배선 작업까지 마무리 하였다면 리어 범퍼에서의 작업은 끝났습니다.

​

​

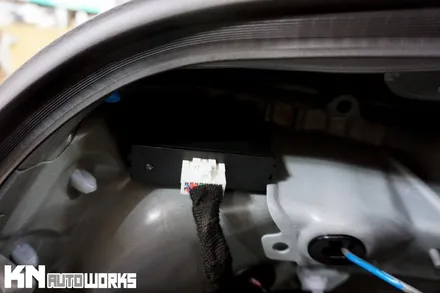

대신 트렁크 내에 측후방 경보시스템을 관제하는 메인 모듈 연결을 해줍니다. 이 때 모든 배선에 부직포 테이프를 이용하여 배선 마감을 해줍니다.

​

​

이제 사이드미러 쪽을 작업해 볼까요??!

경고등 표시가 있는 사이드미러 거울 교체 및 LED 심어주는 작업을 진행합니다.

​

​

양 쪽 도어트림도 탈거하여 각각 배선작업을 진행합니다.

​

​

잭 바이 잭으로 작업한 배선 역시 부직포 테이프로 마감, 배선에 의한 잡소리가 나지 않게 해줍니다.

​

​

그리고 도어에서 차체로 지나가는 모든 배선들은 자바라 튜브 안으로 넣어 작업을 하고 있습니다. 차량 도어를 열고 닫는 부분인 만큼 배선이 그냥 지나갈 경우 단선의 위험이 있기 때문이죠~~

​

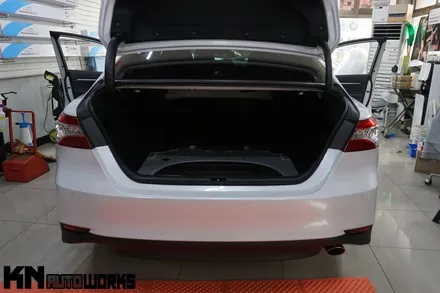

사이드미러까지 본래의 위치로 재장착해주면 캠리 레이더방식 BSM 후측방경보시스템 작업이 모두 끝이 납니다!!

​

리어 범퍼 내에 레이더가 장착된 만큼 외관상 변화된 부분은 바로 파란색 점선으로 표시한 사이드미러 거울의 경고등 표시 뿐이랍니다.

​

​

레이더방식 BSM 측후방 경보시스템 작동 방법은 이렇습니다.

평소에는 측후방 부근에 차량이 있으면 사이드미러 거울에 표시등만 뜨게 됩니다.

차선 변경 등을 위해 방향지시등을 켠 상태에서 측후방 부근에 차량이 있다면 경고 표시등이 점멸(깜빡이)되면서 삐~삐~하고 비프음을 울려 운전자에게 알려주게 됩니다.

​

이제 더이상 사각지대 때문에 차선 변경을 두려워하지 마세요~!!

​

이상 도요타 캠리 8세대 차량의 레이더방식 BSM 측후방 경보시스템 장착기였습니다.

​
