너~~~무 더운 여름 어떻게 지내고 계세요?
더운 여름을 한방에 날릴 노래와 같이 오늘의 포스팅 시작하겠습니다.

개인적으로 흥이나는 곡이라고 생각되어 요즘같이 더운 여름에 흥이라도
내볼겸 올려보아요(겸손모드)ㅋㅋㅋ
이만 각설하고요...
노래에 맞춰 포스팅 시작하겠습니다.

맨 처음으로 믿고 차량을 맡겨 주신 고객님께
감사인사를 드리며, 소중한 차량 정성을 다해 순정과 동일한
회로도와 배선으로 작업에 임하겠습니다.
오늘은 오토갤러리 제주점에 많은 고객분들이 방문해 주셨는데요,
마침 매장에서 작업하고 있던 어린이집 차량의 자동발판 작업이 있는관계로
잠시 대기를 타야했습니다.
작업을 하기전에 품번을 조회한 후 제품의 주문까지
모비스 순정부품대리점과 직접 거래를 하고 있습니다.

잠시 대기를 타는 동안... 한컷
시원한 매장에서 작업을 하시는 실장님
저는 떙볕에서 사진을 찍으렵니다.
ㅜ.ㅜ

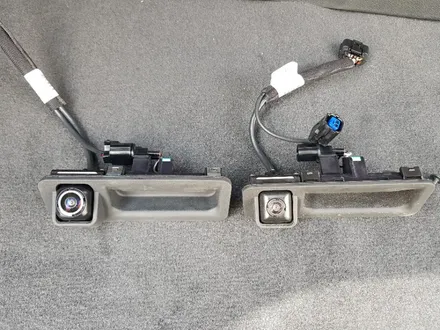

순정 어라운드 뷰 용 후방카메라와 순정 후방카메라입니다.
작업전 비교사진으로 보시는 것과 같이 렌즈의 크기와
사용용도가 다른 종류라는 것을 장착하기 전 한눈에 알수 있습니다.

배선 작업을 진행하기전 하드웨어적인 부분인 제품을 앗세이로
교환하는게 제일 먼저하게 되는 작업입니다.
순정 어라운드 뷰 전용 카메라와
양쪽의 사이드미러 전방위카메라가 장착된 사이드미러입니다
또한 전방의 그릴 어라운드 뷰 카메라가 장착될 수있는 그릴을
장착하게 됩니다.

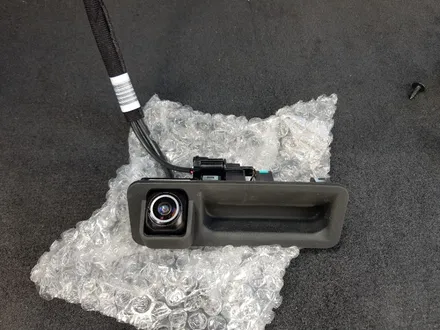

순정 어라운드 뷰의 첫번쨰 작업이죠 기존의 후방카메라를 전방위 모니터용
후방카메라로 변경장착을 진행하였습니다.

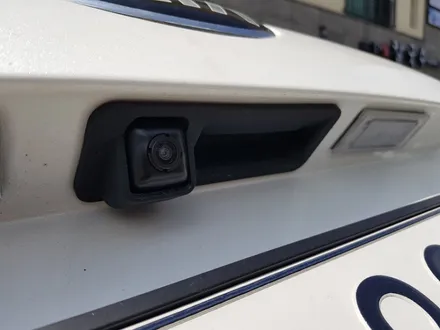

전방위 용 후방카메라 교체가 이루어졌습니다.

간단한 교체 작업이기에 손쉽게 누구나 가능하실거라 생각합니다.
여기서 중요한 건 기존의 컨넥터와 교체된 전방위 모니터 후방용 카메라의
배선 자체가 틀리다는점 이부분 체크하세요

어라운드의 간단 장착팁은 다음과 같습니다.
어라운드뷰(전방위 모니터 모듈)모듈에 전방카메라 사이드미러 카메라
그리고 후방카메라 배선들을 순정케이블을 이용하여 조수석
글로브 박스 뒷쪽으로 순정배선라인을 따라 설치하여야 합니다.
옴니뷰 또는 캠시스 어라운드뷰를 장착하신 분들은 누구나
가능한 작업이라고 생각되는데요
옴니뷰및 캠시스 어라운드뷰를 취급하는 오토갤러리 역시 가능한
작업입니다.
카메라의 배선은 총 5가닥으로 구성되어 있는데요
카메라 영상선/ 카메라 영상 GND / 전원 /  전원 GND / 쉴드선을
전방위 모니터 모듈에 순정회로도와 컨넥터 정보를 보며
1:1로 와이어링하시면 되는데요 여기까지가 첫번째 단계라고
생각하시면 됩니다.

출고한지 얼마안된 2019년형 더뉴쏘렌토 차량의 범퍼 탈착을
진해하였습니다. 조심히 조심히 아주 조심히 탈착하었습니다.

전면부 범퍼를 탈거한 후 기존 라디에이터 그릴부분까지 탈착을 진행.
어라운드뷰용 전방카메라를 장착하기 위함이지요^^
그릴부분에 위치한 전방카메라 설치부분에 전방카메라를 조립하면
전면부 30% 작업공정이 이루어졌습니다.
ㅎㅎㅎ
순정 방수 컨넥터를 이용하여 배선 컨넥터 체결을 진행하였는데요
이부분 역시 회로도와 컨넥터 정보와 1:1로 와이어링 되었습니다.
시키는 데로 배선도를 외우지는 못하니 프린터로 나온 종이들을
보면 작업진행하였습니다.

더뉴 쏘렌터 어라운드뷰 전용 전방카메라를 장착하였습니다.
컨넥터 정보는 약간 상이하게 나오는데요
모비스에서 제공한 배선도를 보게 되면 어라운드 뷰 카메라 배선배열이
다르게 되어있어 압착핀을 뺀후 회로도를 보면서 약간의 수정작업이
이루어졌습니다.
배선색상도 틀리다니 이런 ㅜ.ㅜ

사이드카메라부분입니다.
운전석 동승석 아웃사이드 미러 역시
카메라 배선을 위해 주어진 압착핀을 차량쪽에서
올라오는 배선 컨넥터에 삽입하여 진행하였습니다.

이제 조인트 컨넥터들을 찾아 연결 후
순정배선라인과 모비스에서 제공된 배선도를 보면서 고대로~~~
1:1 와이어링 진행하였습니다.
어수선해 보이기는 하지만 순정 배선도를 보면서 차근차근 작업에
임하는 우리 실장님 너무 쪼그리고 앉아있어 다리가 아프시다네요
죄송합니다. 실장님^^

실내의 콘솔스위치 부분입니다.
어라운드뷰 타입의 버튼으로 변경한 후
AVM IND 신호와 MODE 스위치선을 압착핀으로
삽입하여 전방위 모듈인 어라운드모듈로 와이어링 하였습니다.

버튼만 누리면 될것 같은 느낌입니다.
그치만 아직 가야할 길이 멀다는 점!

요놈의 부품이 비싼 부품중 하나입니다.
유니트 앗세이 AVM이라고 적혀있은 놈인데요
장착위치는 조수석 글로브 박스 오른쪽 뒷편에 위치하게 됩니다.
어라운드뷰 모듈에는 20핀과 24핀의 컨넥터로 이루어졌는데요
한곳은 카메라영상을 담당하는 부분의 컨넥터이며
다른 곳은 순정모니터로 올라가는 신호선들과 영상선 그리고 캔신호로
구성되어 있습니다.

이부분은 순정 어라운드뷰 캔신호를 담당하는 조인트 컨넥터로
순정과 동일하게 배선작업을 진행한후 전방위 모듈인 어라운드뷰
모듈에 배선을 체결하였습니다.

순정상태 그대로의 모습인데요
압착핀을 이용하여 핀을 삽입한 후 전방위 모듈인 어라운드뷰 모듈에 배선
체결하였습니다. 총 8가닥중 6가닥의 압착핀으로 이루어진 배선이 필요합니다.

요로코롬 작업이 완성되어 가고 있습니다.
실장님 퇴근하시고 내일하시죠~~~
그냥 새벽까지 진행하렵니다.라고 하시는데요
열정에 박수를...
그럼 저는 언제 퇴근을 할 수 있을까여?
그게 더 궁금합니다.

작업공정이 이제 거의 이루어졌습니다.
순정 모니터를 확인하는 것과 공차보정의 시간이 남았습니다.
거의 다 끝나가는 듯 보여지는데여~~~
저는 꾸벅꾸벅 중입니다.
옆에서 사진찍어 주세여~~~ 라고 말씀하시는데
피로에 지쳐 졸고 있는 저를 보시고 아무말 않하시는 실장님
고맙습니다.

엇. 이런 흑백화면이네요
올뉴카니발 올뉴쏘렌토 제네시스 등등 기타차종에서 보여지는 현상이죠
이번 차량과는 상관없다는 것을 보여주시기 위해 실장님이 준비한 것이라고 합니다.
이전차량 같은경우 오디오 메인PCB에서 일명 납땜을 진행하여 컬러로 변경하였는데
이번 차량의 경우에는 배선도와 동일한 작업을 하게 되면 컬러화면으로 자동변경
되어진다고 하네요.

이제 전체적인 작업 공정을 마치고
공차보정의 시간을 갖도록 하겠습니다.
두두둥 이번에 업그레이드 한 스캐너죠^^
수입차 국산차량까지 스캔가능한 기기로 업그레이드 하였습니다.
더 뉴쏘렌터 차량의 공차보정을 위해 스캐너 프로그램도 업데이트
하였는데요 흐흐흐
작업후 차량상태를 보여주는 DTC를 체크하여 차량이 이상신호
감지까지 진행하여 작업한 결과에 이상이 없음을 기계적으로
알려드릴수 있게 되었습니다.

정비지침서에 따르면 바닥의 패턴이 초록색
그리고 가로세로 40센티의 패턴을 주어진 곳에 위치하여
순정화면을 터치하여 공차보정에 들어가지게 되어집니다.

다행히 저희 오토갤러리 제주점 실내 매장 크기가
공차보정하기 딱 좋은 넓이로 되어 있어 공차보정에는 전혀 문제가
되지 않았습니다.
그런데 바닥이 녹색패턴이 아닌 화이트~~
이번에 진행해보았는데요
실장님께서 공차보정하는 충족요건을 확인하고자
녹색패턴없이 진행하게 되었습니다.
실장님의 실력에 놀라움~~~
어떠한(?) 조치를 뚜두둑 하시더니
공차보정이 업데이트 되어 전방 후방 좌측 우측 이렇게 업데이트 되었습니다.
순정 어라운드 뷰의 공차보정 조건이 궁금하시다면
오토갤러리 연락주시면 친절하게 안내해 드리겠습니다.

와우~~~공차보정 조건이 맞지 않으면 절대 업데이트 되거나 다음으로 넘어갈수
없는 시스템이기때문에 강제적으로 공차보정을 시킨다는 것은 있을수 없겠죠^^

찌그러지거나 깨진곳 없이 정확한 공차보정입니다.
실장님 놀라운 기술을 가지고 계십니다.
부럽부럽^^

더뉴 쏘렌토 차량의 어라운드뷰 작업공정 100%
완성되었습니다.
마지막 작업으로는
고객님 댁까지 직접 탁송업무만 남았습니다.
조금만 기다리시면 풀옵션차량의 더뉴쏘렌토 차량이
고객님께 도착합니다.
꼼꼼하게 작업을 진행하였습니다.
센터에 방문하셔도 그리고 타샵에 방문하셔도 괜찮을 만큼
작업에 신중을 기했습니다.
오토갤러리 순정옵션 업그레이드
더뉴 쏘렌토 어라운드뷰 장착의 포스팅이었습니다.
고객님의 소중한 차량 믿고 맡겨주셔서 너무 감사합니다.
