더뉴맥스크루즈 순정 어라운드뷰, 오토홀드메모리 모듈 장착

안녕하세요 라인튜닝입니다.

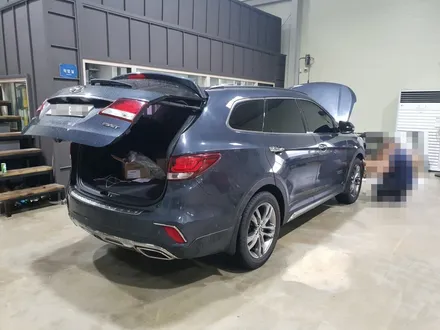

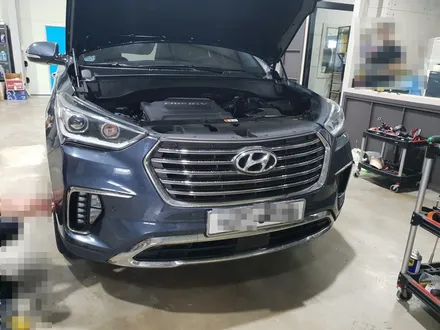

싼타페 롱바디모델 맥스크루즈 차량이 입고되었습니다.

금일 입고된 맥스크루즈는 신형모델 더뉴맥스크루즈 차량이구요


순정 어라운드뷰 장착을 위하여 방문해주셨습니다.

요즘 SUV 차량이 판매량이 높다보니 SUV차량 입고가 잦습니다...


그중 싼타페와 쏘렌토 그리고 기타 SUV 등등...

DRL이 가장 아름답기로 유명한 맥스크루즈차량의 부분변경모델인

더뉴맥스크루즈 차량이구요...


탈거와 함께 작업은 시작됩니다.

금일 작업할 더뉴맥스크루즈 차량의 순정어라운드뷰 부품들입니다.

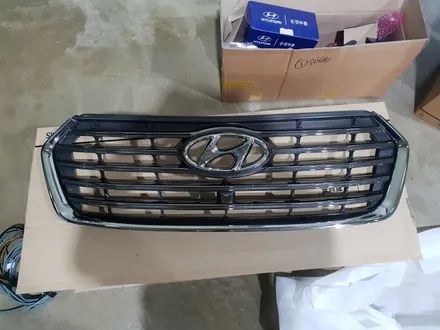

프론트그릴과 프론트 카메라

그리고 사이드미러좌우

리어카메라

그리도 모듈과 스위치가 필요합니다.

조수석 콘솔함 뒷쪽에 순정어라운드뷰 모듈이 장착되기에

모듈의 위치를 잡고 미리 만들어둔 와이어링을 각기 방향을 이동시켜 각 카메라에 연결해줍니다.

조수석 콘솔함을 탈거하면 어라운드뷰 모듈이 들어가 자리가 확보됩니다.

발열이 많은 모듈이라 공냉으로 식혀주기 위해서

이런 열전도율이 높은 알루미늄재질의 케이스를 사용하고 있습니다.

모듈에 꼽히는 배선도 순정으로 체결하구요

각기 경로별로 배선을 순정부직포테잎으로 마스킹합니다.


쉴드배선이지만 한번 더 마스킹하여 더욱 더 깔끔하게 정리합니다.

순정어라운드뷰 모듈을 원래 자리에 그대로 장착합니다.

이동되는 영상신호를 전달해줄 쉴드배선도 순정부직포테잎으로 풀마스킹하고 경로별로 배분합니다.

순정네비를 탈거하고 네비뒷쪽에서 어라운드뷰모듈에서 보내주는 영상신호를 표출해주는

배선작업이 진행됩니다.

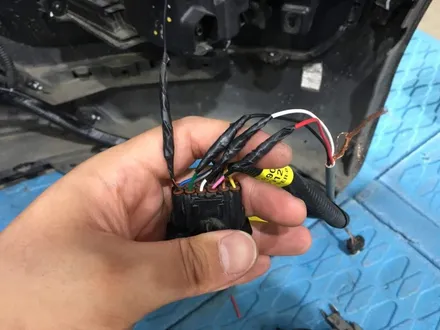

어라운드뷰 스위치커넥터쪽도 작동등신호선과 스위치 신호선을 연결해주고요...

배선을 깔끔하게 정리하여 마스킹하여 마무리합니다.

사이드미러를 어라운드뷰용으로 교체하고

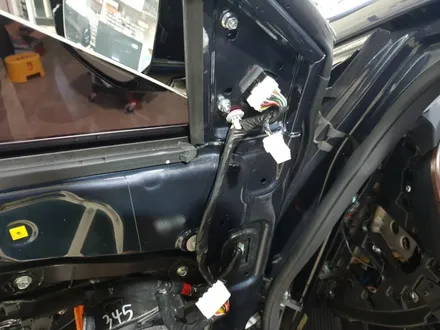

도어내부에서도 배선작업이 진행됩니다.

모든 배선작업은 순정암수핀을 삽입하여 순정방식과 동일하게 작업이 진행되구요...

사이드미러 차체쪽 커넥터에 영상신호를 전달해줄 단자를 삽입합니다.

리어트렁크 내부판넬을 탈거하고 순정어라운드뷰용 후방카메라로 교체장착합니다.

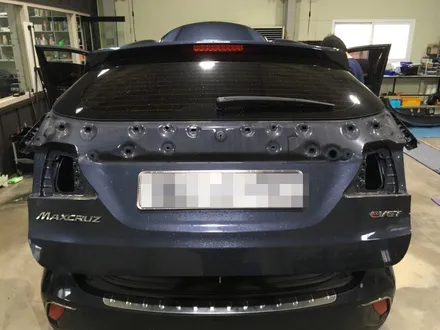

리어가니쉬를 탈거하고 카메라를 교체하고 난뒤

기존 장착된 키들을 모두 버리고 새걸로 교환 장착합니다.

화각이 190도로 더욱 넓은 AVM용 후방카메라로 교체합니다.

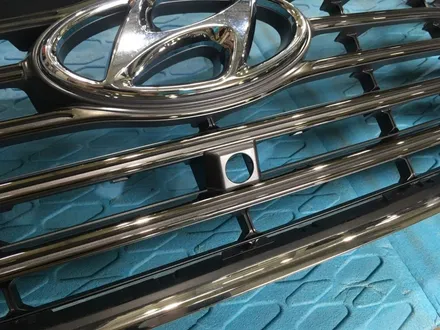

프론트 그릴도 탈거하여 어라운드뷰용으로 교체하고

전방카메라를 장착합니다.

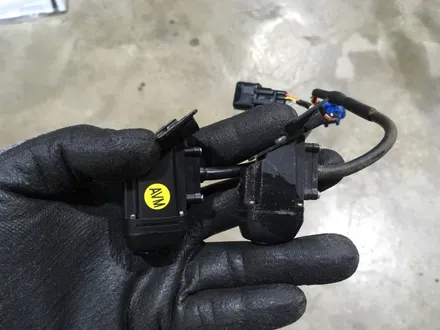

전방카메라 커넥터도 이렇게 순정으로 체결하고

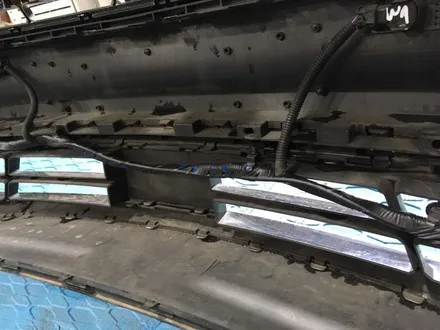

프론트 범퍼 와이어링과 통합하여 배선을 정리합니다.

범퍼와이어링과 결합되는 차체쪽 배선도 순정단자 암수핀을 삽입하여

순정으로 전방카메라 커넥터가 분리되도록 작업합니다.

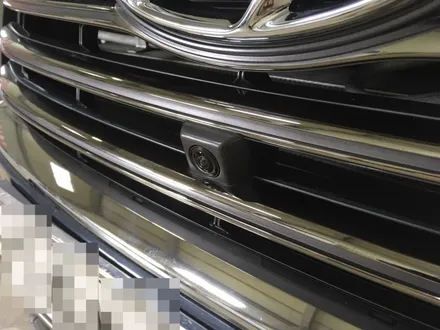

전방카메라 장착이 완료되었습니다.

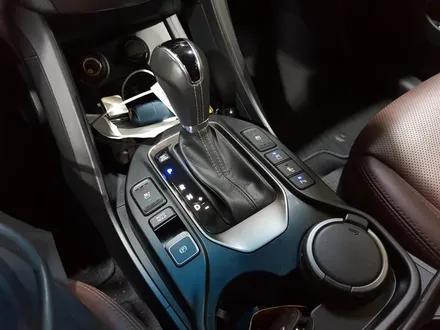

콘솔스위치도 어라운드뷰 스위치가 달린 풀옵사양으로 교체장착합니다.

모든 하드웨어 장착 및 배선작업이 마무리되면

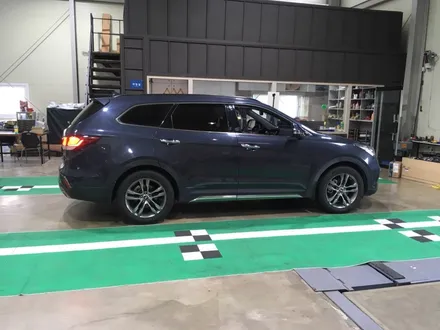

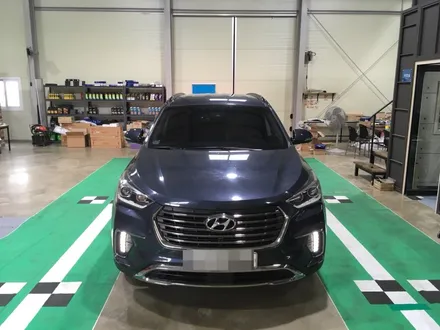

차량 내외부를 청소하고 어라운드뷰 보정판을 깔아줍니다.

작업만큼 중요한것이 보정이죠...

작업 다하고 보정이 제대로 안되면

그것만큼 참  찝찝한것도 없습니다^^

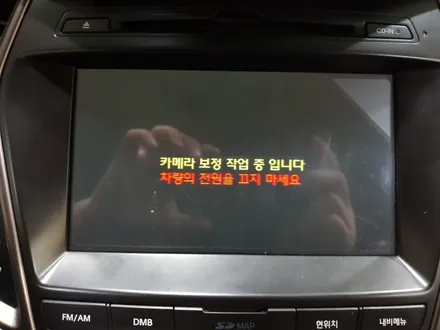

전용 진단기를 사용하여 어라운드뷰 보정작업에 들어갑니다.

저희는 저희가 작업한 차량뿐만 아니라 출고당시 달려나온 차량도


보정이 만족스럽지 못하다면 재보정 작업을 해드리고 있으니 관심있으시다면 문의주세요^^

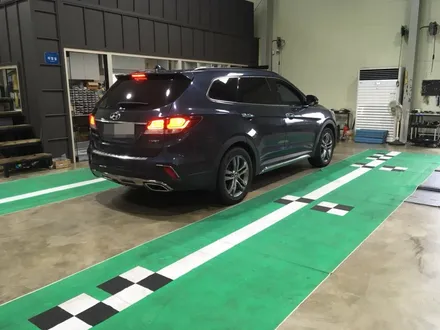

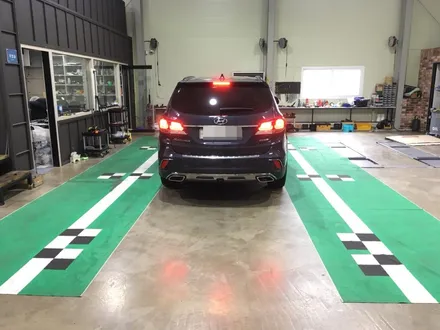

보정판 설치를 마무리 하구요...

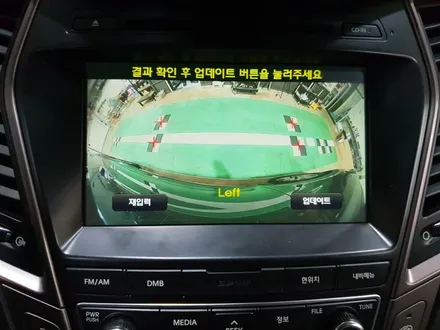

어라운드뷰 타켓점 보정에 들어갑니다.

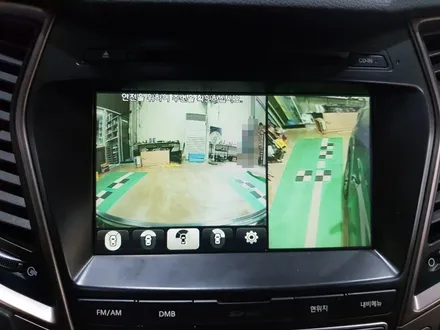

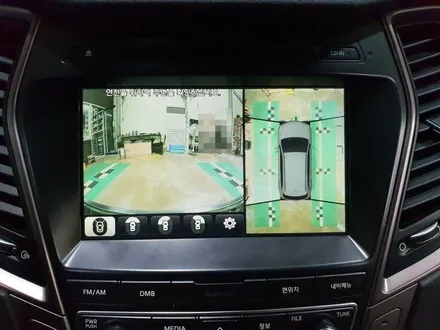

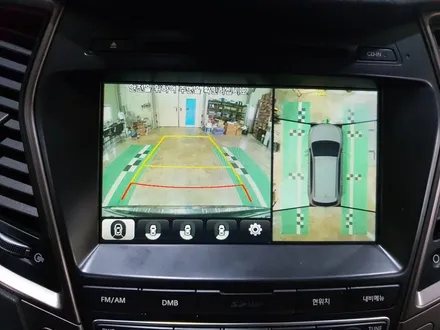

순정 어라운드뷰 보정 작업이 완료되었습니다.

더이상 어라운드뷰 스위치가 무한 점멸되지 않고

정상적으로 작동합니다.

추가로 시동걸때마다 눌러줘야 하는 불편함이 있는 오토홀드를

시동이 걸릴때마다 알아서 눌러주는 오토홀드메모리모듈도 장착하였습니다.

이제 모든 작업을 마무리하고 차량을 출고합니다.

어라운드뷰가 있다고 주차의 신이 되는것도 아니고

사고가 나지 않는것도 아니지만

좀더 사각지대 안전주차시 도움이 되실 순 있으실겁니다.

저도 이제 어라운드뷰에 적응해서 없는차는 앞으로 못탈듯 합니다...

옵션의 노예~~~ ㅎㅎㅎ


감사합니다.

이상 라인튜닝이였습니다.
