안녕하세요!!

제노사이드 나실장입니다!!

오늘 포스팅할 내용은 이틀전 포스팅했던 전동사이드스텝의 동생쯤 되는

리어전동스텝입니다.

렉스턴스포츠 픽업트럭으로 적재함에 올라가서 짐을 실고 내리게 되는데

생각보다 트렁크가 높습니다 외국 픽업의 경우 수동발판이나 순정발판들이 옵션으로 제공되지만

렉스턴스포츠는 에프터마켓용으로도 적당한 제품이 없습니다 그러던 찰나에

공동제작이라는 타이틀아래 정말 기가막힌 제품이 탄생한 샘입니다!!
렉스턴스포츠 리어윙스텝!!

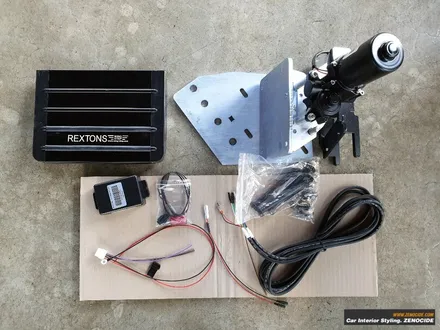

제품을 보시면 전동사이드스텝과 동일합니다!!
귀욤귀욤하네요
차량의 프레임에 연결해서 전반적인 지지대 역활을 해줄 브라켓젠더와
흰지와 모터가 보이고 렉스턴스라는 로고가 새겨진 알루미늄 데크가 보입니다
정말!! 볼수록 기가막히네요

렉스턴스포츠 리어윙스텝이 장착될 리어끝단의 프레임 부분입니다!!
순정배선이 지나가고 있기에 배선을 프레임에서 이탈시켜 위쪽으로
바짝 올려 간섭을 방지합니다!!

이렇게 배선을 위로 당겨서 케이블타이로 고정해주고!!
브라켓젠더판을 프레임에 가조립해줍니다
전동스텝이기에 작동에 따라 위치선정을 하기위해 처음엔 가조립만 하고
작업을 진행합니다
19mm 볼트와 너트 와셔가 4곳을 지지하게 됩니다
10mm볼트하나가 90도 수직으로 버틸수 있는 무게가 100KG입니다......
19mm 4개 ㅡㅡ 프레임이 벌어지지 않는한 떨어질일 없겠네요!!

젠더에 흰지모터부분까지 조립하고 테스트를 간단하게 진행해봅니다!!
정상작동하는지 간섭부위는 없는지 장착이 잘 진행되고 있는지
중간 점검한다 보시면 됩니다!!

못생긴 ㅋㅋ 나실장의 모습을 차주분이 찍어주셨네요 ㅋㅋㅋ
얼굴말고 ㅋㅋ 손만 찍어주셔도 되는데;;;;;
못생겼어 ㅡㅡ;;;;

윙스텝쪽에서 배선뭉치 정리가 끝나고 실내탑공간으로 배선을 보내줍니다
익스펜더(플라스틱주름관)를 통해 혹시 모를 배선을 파손을 조금이나마
보완해봅니다!! 순정배선클립도 활용하고 최대한 순정배선의 라인에 맞춰서 그대로 지나가줍니다.

트렁크도어에 장착될 자석센서의 배선도 너무 얇아 익스펜더 처리해서 마감해드렸습니다.

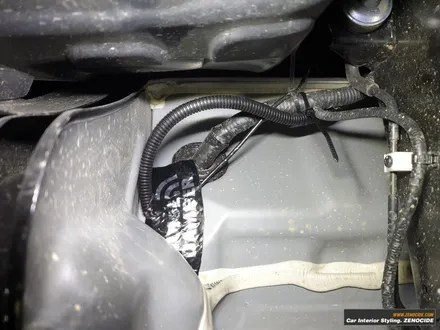

차량의 실내탑부분으로 들어가는 부분입니다.
운전석쪽 2열도어끝단쪽 차대아래에서 들여다보면 순정호스가 들어가는 라인이 있고
그밑에 제작공정시에 로봇이 잡게되는 구멍이 또 하나 있습니다
고무마개 하나이기에 저쪽으로 배선을 빼줍니다 이미 차주분이 후방카메라를
설치하시면서 구멍을 사용하셨네요 ㅋㅋ
좀 같이 써요^^

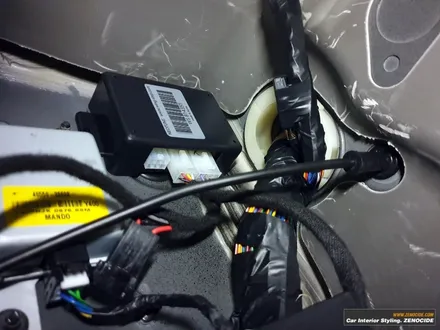

실내로 들여온 배선은 순정배선라인을 따라 사이드패널과 킥패널을 거쳐
스마트정션박스(일명:휴즈박스)쪽까지 오게 됩니다
킥패널 깊숙히 공간이 넉넉합니다 차는 크니 공간이 넓직넓직하네요 ㅋ
3M 아크릴 양면테잎으로 넓적하게 ㅋㅋ 톽!! 부착해주고
전원은 메인배선에서 작업해도 되지만 제거가 편하시도록
휴즈박스 조수석전동시트(상시전원)휴즈에 조인시켜 드렸습니다.

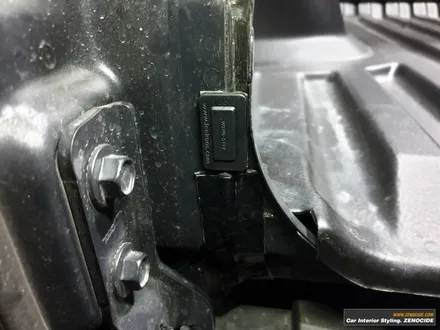

자석센서도 최대한 간결한 곳을 찾다보니 이곳이 매력있네요
렉스턴스 공익카페에 이미 리어윙스텝 다신분들이 많으셔서 참고했습니다^^

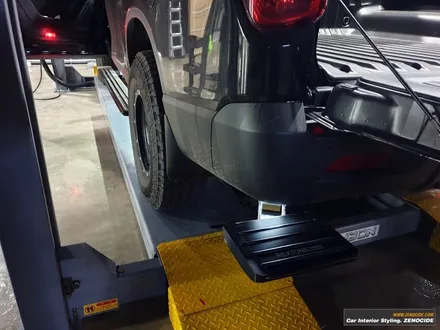

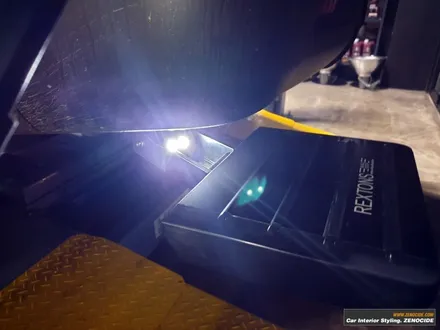

장착이 완료되고 작동테스트 해봅니다!!

이미 사이드스텝도 전동으로 설치하고 계신;;;; ㅎㄷㄷ
사이드도 전동 리어스텝도 전동;;;;
럭셔리 픽업이네요!!~

작동영상 간략하게 보시고 포스팅은 마무리 하겠습니다.
