안녕하세요 제노사이드 나실장입니다.

오늘 포스팅할 자료는 렉스턴스포츠 이지억세스 입니다

쉽게 접근? ㅋㅋㅋ 차량의 시트가 승객이 탑승전에 승차하기 편하기 시트가 뒤로 밀려있다가
시동온이나 도어 개방여부에 따라 시트가 앞뒤로 작동되는 기능을 말합니다!!

G4렉스턴에는 메모리시트 옵션이 있어서 이지억세스 기능과 함께
운전자세를 기억하는 장치가 있지만 렉스턴스포츠에는 전동시트는 지원하지만 메모리시트를 지원하지 않죠
그래서 아쉬운데로 ㅋㅋ 이지억세스 기능을 타이모듈을 통해 기능을 흉내낸다고 보시면 됩니다.

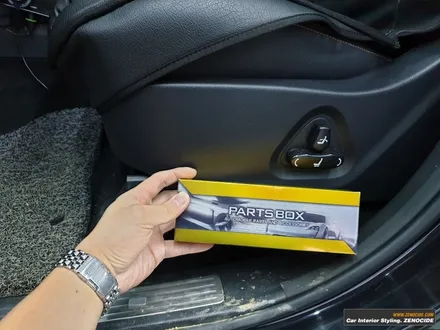

이 조그마한 모듈이 어떤 기능을 하는지 살펴보시죠!!~

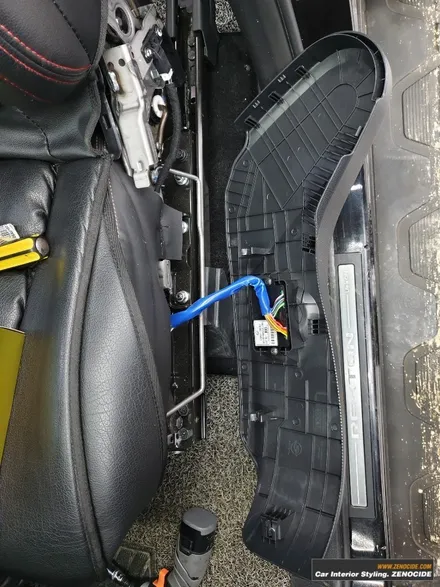

전동시트 스위치 부분은 이렇게 별도로 탈거가 됩니다!!~
시트 뒷쪽부분부터 살짝 들어올리면서 잡아당기고 마지막 앞쪽으로 더 앞쪽으로 밀어서
빼주시면 됩니다!!~

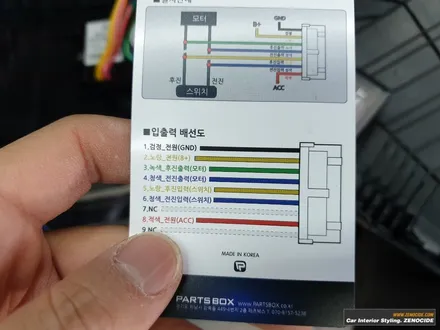

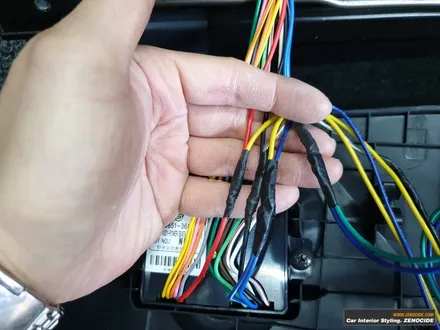

배선도는 간단합니다!!~ 스위치에서 작동하는 신호선을 모듈을 거쳐서 작동하게끔해주는것으로
앞으로 작동하는 스위치 입출력 뒤로 작동하는 스위치 입출력 선에 모듈선을 연결해주고
상시로 작동하기에 +상시선과 마이너스선!!~ 작동을 원하는 ACC나 ON 선에 작동선을 연결해주시면 설치는 끝이 납니다!

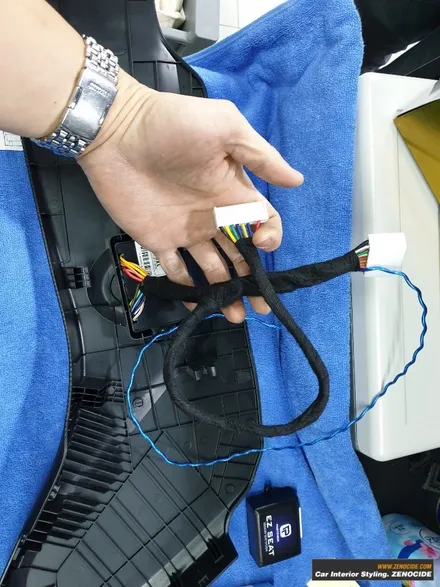

배선이 완료되면 테사 배선마감테이프로 둘둘 말아서 소음을 방지해주고
신호선은 별도로 다른곳에서 신호를 넣어줘야하기에 30~40Cm 정도 연장해서 마감해줍니다

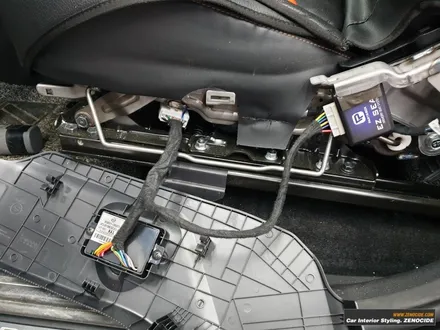

모듈의 장착위치는 많은곳을 찾아봤지만 시트프레임 구석에 모듈자리가 딱 나오네요!!~
깔끔하게 안보이게 안쪽에 매립해서 설치해드렸습니다

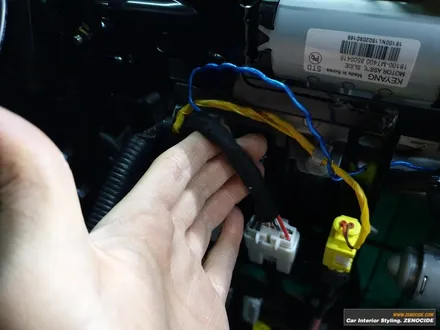

시트로 들어오는 메인배선 하네스에 KEY-ON 신호가 나오기에
시동시 작동하도록 KEY-ON 신호에 신호선을 쪼인합니다

타임모듈을 사용하기에 정확한 위치로 돌아오는지를 장착후에 여러번 테스트를 거쳐서
정확한 위치로 리턴되는지 확인하고 세부셋팅후 출고합니다!!~

셋팅은 두가지를 해줘야하는데
타임모듈 작동시간 1.2초 2.0초 2.5초 세가지를 선택 할 수 있습니다
작동시간을 셋팅하는것이기에 시간이 짧으면 앞뒤 움직이는 거리가 짧아지는것이죠

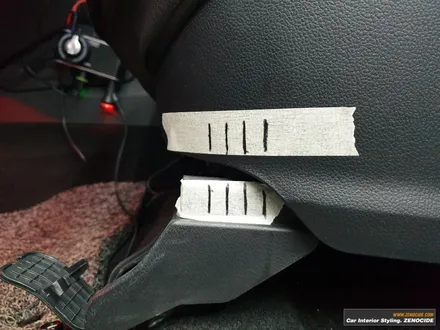

두번째 셋팅은 시트가 리턴이 원위치로 정확하게 오는지를 확인하는것입니다
셋팅모드로 진입하면 앞10단계 뒤10단계로 조절이 되면
1mm 정도의 오차범위내로 세팅되니  세팅만 잘하면 유용하게 사용하실 수 있을껏 같습니다

간단한 작동영상보시고 참고하세요!!

제 차량에도 먼저 테스트 삼아 설치후 문제점 없는지 확인후 작업진행해드렸습니다
