안녕하세요 제주 플레이앤드 입니다..

​

​

오늘은 렉서스 es300h 차량에 어라운드뷰를 시공해 보았습니다..

es300h의 경우 순정의 옵션이 없기에 이미지 넥스트사의 옴니뷰를 시공하였습니다..

대형세단이나 SUV의 경우 차량의 몸집이 크기에 후방카메라보다

하늘에서 내려다보는 어라운드뷰가 있으면 주차시 사고의 위험성에서

많은 도움이 되는 기능의 제품이랍니다..

또한 es300h의 경우 순정의 네비 모니터가 있기에 인터페이스를 통하여

순정 모니터에 연동하게 만들어 드렸습니다..

별도의 모니터를 설치하는것보다 비용은 상승하지만 깔끔하답니다..

​

그럼 시작하겠습니다..

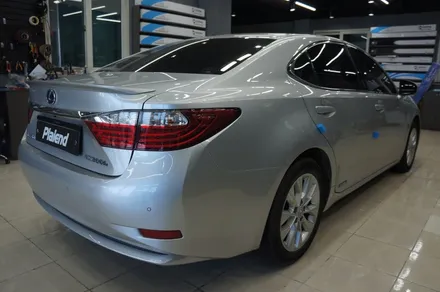

오늘 시공에 들어갈 렉서스 es300h입니다..

저 멀리 성산에서 저희를 믿고 방문해주신 오너님이시랍니다..

​

와이프분께서 운행을 하시는 차량인데

주차시 조금더 편하게 사용하기위하여 상담후 방문을 해주셨답니다..

​

기존의 후방카메라가 있어 제거후 장착을 하려고 했으나..

오너님께서는 기존후방카메라도 사용하고싶다고 하셔서

별도의 버튼으로 후방카메라와 어라운드뷰를 전환할수있도록 시공할것이랍니다..

​

시공전의 모습으로 사이드미러 하단에 카메라가 장착되기전의 모습입니다..

​

순정의 8인치 모니터의 모습으로

후진시 후방카메라가 작동이 되는데 시공후엔 하늘에서 차량의 전체면을 볼수있게됩니다..

​

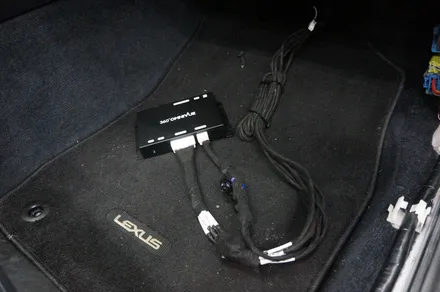

오늘 적용될 360 옴니뷰와 순정모니터에 연동해줄 인터페이스 입니다..

​

시공전엔 모든 배선을 흡음테이핑을 하여

잡소리 방지와 시각적으로 깔끔하게 만들어둔후에 시공을 진행합니다..

​

모든 준비과정을 마치면 부품을 하나씩 탈거합니다..

탈거후엔 사이드미러 하단에 카메라를 이식을 합니다..

그리고 순정의 라인을 따라 배선이 외부로 보이지않게 깔끔하게 시공을 합니다..

​

트렁크 역시 테일램프와 가니쉬를 탈거하여 카메라를 이식합니다..

옴니뷰의 경우 전방 후방 사이드미러 각각 4개의 카메라를 이식하는것인데

카메라 이식은 쉬운편이나 배선을 깔끔하게 시공하는것이 관건이랍니다..

​

순정의 디스플레이 탈거후 인터페이스 작업도 동시에 진행이 됩니다..

​

도어트림도 탈거후 사이드미러의 배선을 순정 주름관으로 빼내어

전혀 배선이 보이지않게 시공을 해야합니다..

깔끔한 배선처리로 인하여 옴니뷰의 경우 1박2일의 시공일정을 잡는답니다..

​

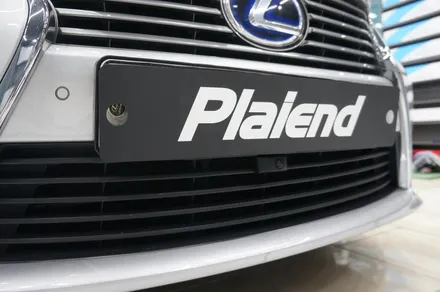

상단 그릴의 특성상 카메라를 장착하기 힘들기에

번호판 아래에 전방카메라를 장착하였습니다..

​

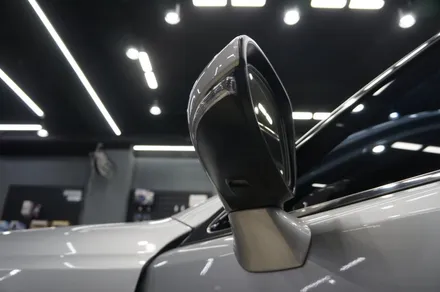

사이드미러 하단에도 카메라를 이식한 모습입니다..

​

문제의 후방카메라...;;;

기존 후방카메라를 제거를 하고 시공을 했으면 쉬웠을텐데

기존 후방카메라와 옴니뷰를 동시에 쓰려고하다보니 공간확보의 에로사항이 많았답니다..ㅜㅜ

​

모든 시공을 마친후엔 별도의 공차보정을 진행하여야합니다..

순정도 마찬가지이지만

4개의 카메라의 영상을 하나의 영상으로 만들기위한 보정작업입니다..

​

최대한 흡음테이핑으로 깔끔하게...

흡음테이프를 몇개나 쓴건지....

보정을 마친후엔 옴니뷰 모듈을 조수석 안쪽에 넣어 마무리를 합니다..

​

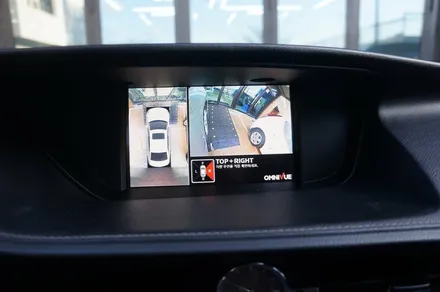

시공후 옴니뷰 작동시의 모습입니다..

여러가지의 뷰모드로 변경이 가능하며

하늘에서 내려다 보듯이 차량의 전체를 한눈에 확인할수가 있습니다..

​

핸들옆쪽에 옴니뷰 스위치를 만들어 on/ off와 뷰모드 전환을 할수있습니다..

​

차량의 360도 모두를 한눈에 볼수가 있어 주차시 상당히 도움이 되겠죠??

이제 대형차량의 어라운드뷰는 필수입니다...

​

국산차 수입차 가릴것 없이 모두 시공이 가능하니

문의주세욥~!!!

시공시간은 1박2일을 원칙으로 하며 예약은 필수랍니다~~

​

​

그럼 오늘의 렉서스 es300h 어라운드뷰 시공을 마치겠습니다~!!
