벤츠GLK 모니터 블랙아웃 ( NTG4500CE-R1) 반영구적 수리 & 카플레이 , 안드로이드오토 빌드업 / 서울 구로구 구로동

​

▼

▼

​

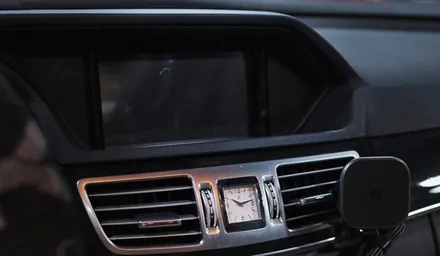

주로 2015년 이전 E200, E220d 차량에서 고질적으로 발생되는 모니터 블랙아웃 증상 .

원인은 차량 고객 인도전 설치되었던 현대 모비스 네비게이션 NTG-4500CE R1 의 고장으로 인한 것인데요 .

사설 수리 서비스센터에 맡겨 수리를 진행한다 하더라도 , 한번 블랙아웃된 네비게이션은 짧게는 반년 , 길게는 1년 후

동일한 증상을 반복 하곤 합니다.

​

현대모비스 네비게이션 NTG4500CE-R1의 한번 수리비는 20만원 중후반의 금액을 지불해야하는데 ...

반년후 , 일년후 동일한 증상이 발현되면 , 또 금액을 지불하고 수리를 해야하는 난감함과 억울함이 공존할것입니다.

​

​

​

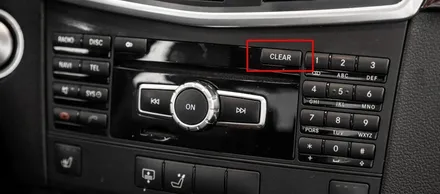

NTG4500CE-R1 은 헤드유닛 베이스가 NTG4.5 1CD 베이스로 구분은 위 사진과 같은 CLEAR 버튼으로 구분이 가능하시고 ,

조수석 선바이저를 제껴보면 NTG4500CE-R1 이라고 표기된 라벨을 확인해서 알수도 있습니다.

​

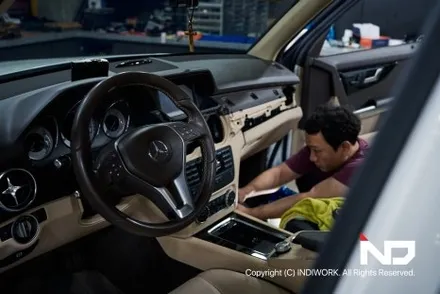

금일 입고된 GLK220d 차량 역시 , 모니터 블랙 아웃 증상 수리를 위해 인디웍게러지에 입고되었는데요 .

인디웍에서 NTG4500CE-R1을 수리하는 방식은 사설 수리센터처럼 네비게이션 PCBA를 수리하는 방식이 아닌,

네비게이션 PCBA 를 통채로 걷어내고, LVDS PCBA를 교체 하는 방식입니다.

즉, 모니터블랙아웃을 지속적으로 발현하는 8801 텔레칩스가 실장된 PCBA를 완전히 걷어내고 , 새 하드웨어인 LVDS PCBA 교체를 통해

순정 화면과 후방 화면의 반영구적 사용이 가능 하도록 하는거죠 ,

물론 단점도 있습니다. 현대모비스에서 지원했던 만도지니 네비게이션은 사라집니다. 영영 ...

​

순정화면과 후방화면의 반영구적 사용이 가능한 복원으로 만족한다면 인터페이스 작업으로 마무리가 될것이고요 ,

여기에 카플레이 & 안드로이드 오토를 추가 하는것은 선택이 될것입니다.

​

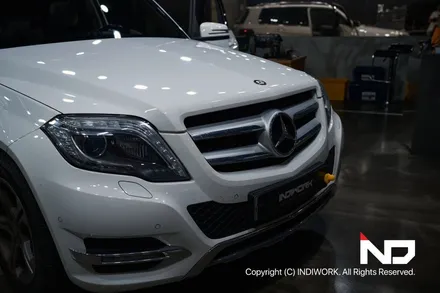

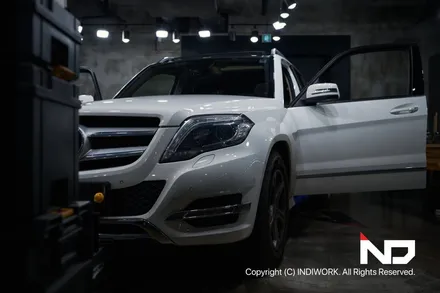

GLK220d

​

2015년 GLC 출시로 단종된 GLK 는 2009년 ~2015년 까지 판매가 되었던 벤츠 GLK는 동시대의

C클래스 W204와 플랫폼을 공유했던 준중형 SUV 입니다.

​

사실 2010년 전후만 하더라도 , 메르세데스의 원가 절감 정책에 크게 영향을 받지 않았던 시기라 그런지 ,

차량의 내구성이나 안전성면에서보면 꽤 좋은 평가를 받았었죠 .

물론, 잦은 모니터 블랙아웃 증상 으로 많은 원성을 사기도 했지만 , 전체적인 만족도는 높았던 편이였습니다.

​

NTG4.5-Replace interface

​

라디오, CD, USB 등 모든 미디어 기능들은 정상이고 소리도 출력이 되지만, 현대모비스 모니터 일체형 네비게이션의 고장 ,

모니터 블랙아웃 으로 어떤화면도 확인할수 없는상황에서 차량이 입고 되었답니다.

​

사설 서비스센터에서 이미 1회 수리를 받고 , 1년 채 되기전에 다시 스크린 블랙아웃이 되버린 상황이라 ... 수리비용이 중복으로 들어가야 하는

상황이였는데요 , 문제는 다시 수리를 하고 나서 또 동일한 불량이 생길수 있다는 것이 가장 불안한 요소 였을것입니다.

​

"현대모비스 만도지니는 포기

순정 커맨드화면과 후방 화면만은 재 수리 없이 반영구적 사용"

이 가능한 NTG4500-Replace 인터페이스 설치를 진행하기로 한것입니다.

​

​

​

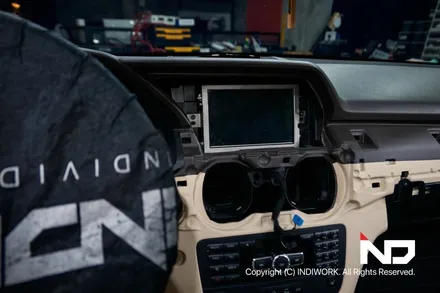

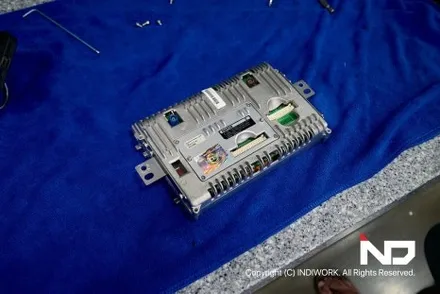

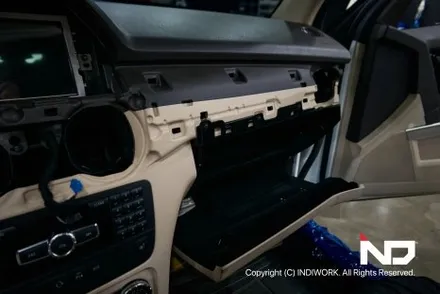

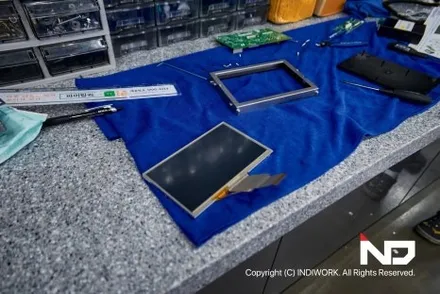

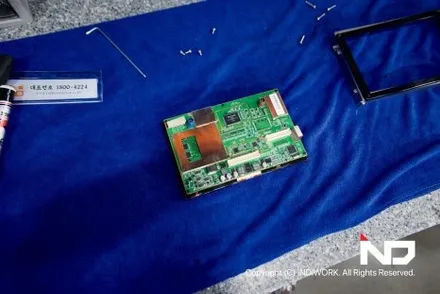

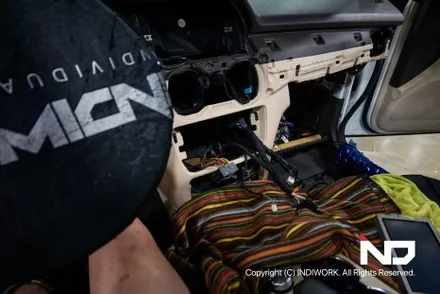

현대 모비스 NTG4500CE-R1을 탈거 , 분해 하여 텔레칩스 8801이 실장된 PCB를 제거한 후 NTG4500-Replace LVDS PCB로교체 해주고

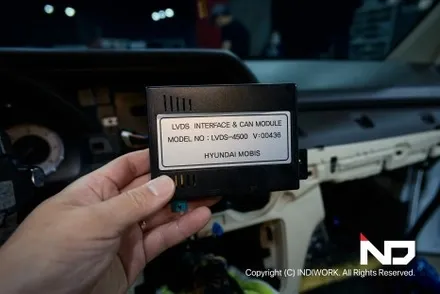

기존 NTG4500CE-R1과 연결 되있던 비디오 인터페이스도 탈거 해줍니다.

​

NTG4500-Replace LVDS PCB로 교체된 현대모비스 네비게이션 모니터와 NTG4500-Replace LVDS PCB 전용

비디오 인터페이스 연결 작업 이 완료 되면 ,

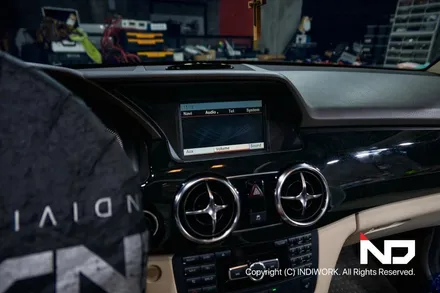

기본적인 커맨드 순정 영상과 후방카메라 영상이 정상적으로 출력이 됩니다.

​

* NTG4500CE-R1 PCB가 제거 되었기 때문에 이제 더이상 만도지니 내비게이션 기능을 사용 할 수는 없습니다.

​

NTG4500 모니터 블랙 아웃으로 대부분의 W212 오너분들이 가장 불편 하다고 느끼는 부분은

후방 카메라 화면과 순정커맨드 화면이 블랙 스크린으로 사용 할수 없다는 점임을 감안하면

구닥 다리 만도 지니맵 이야 포기 하더라도 크게 아쉬운 점이 없을것 같습니다.

​

그러나 ~~~~

​

어플리케이션 맵을 사용 하는데 있어 스마트폰을 거치 하여 사용 하는 것이 용납이 안되신다면 ,,,,,,,

​

SCB-NTG4.5 Carplay & Androdi Auto build up !!

​

벤츠 NTG4.5 전용 카플레이&안드로이드 오토 인터페이스 SCB-NTG4.5 추가 설치로 완벽한 빌트인 네비게이션을 구현 할수도 있습니다.

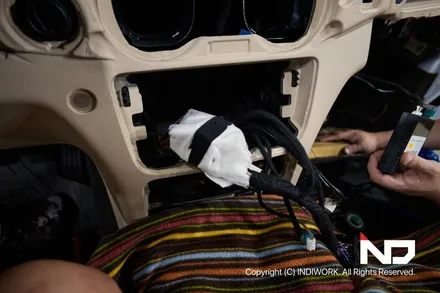

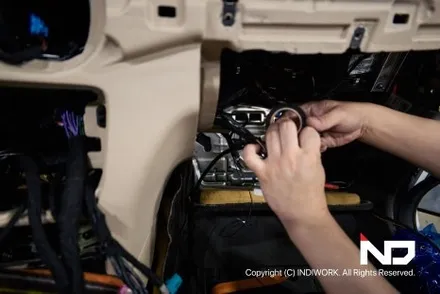

헤드유닛과 연결되는 쿼드락 커넥터 와 LVDS 배선이 짹바이짹으로 연결 되는 구조로 순정 배선과 커넥터에 언떤 손상도 없이 설치가 되며

차량 순정 배선과 커넥터가 연결 되는 모든 곳은 흡음 테이프와 흡음제로 마감 처리 해줍니다.

​

▼

​

현대모비스 NTG4500 의 모니터 블랙 아웃 증상으로 볼수 없었던 순정 커맨드 화면과 후방카메라 화면이 정상 출력 됩니다.

현대 모비스 내비게이션 모니터의 블랙 아웃의 주 원인인 텔레칩스 8801CPU가 내장된 PCB를 걷어내고 , LVDS PCB 로 교체하는 방식이기

때문에 , 반영구적으로 고장 없이 사용이 가능합니다.

​

고쳐도 고쳐도 고쳐도 고장 나서 블랙 아웃 증상을 보였던 모니터는 이제 더이상 없습니다 .

​

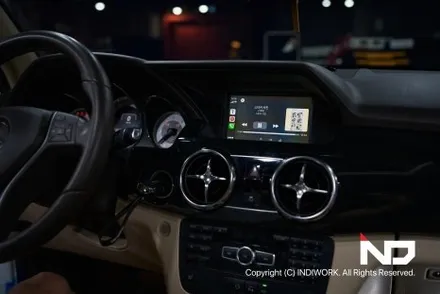

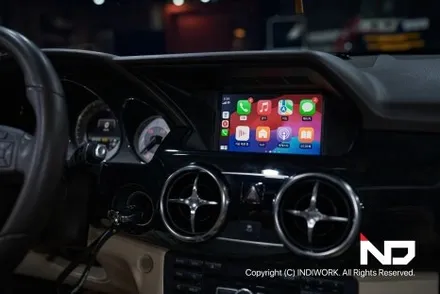

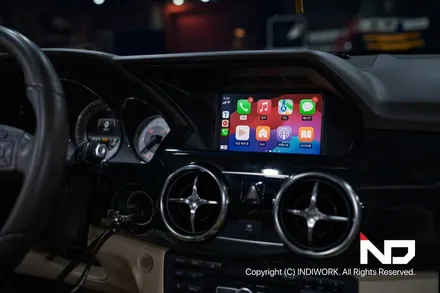

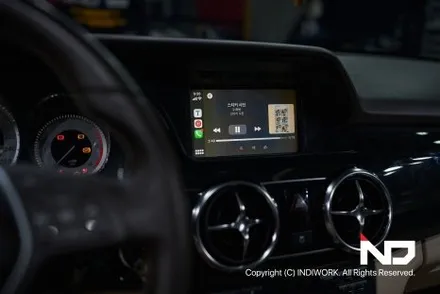

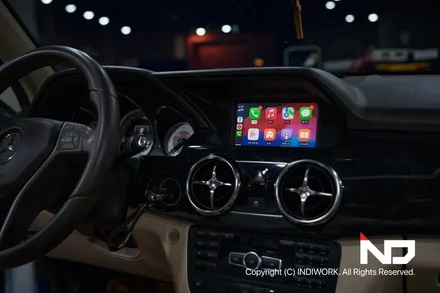

또한 , SCB-NTG4.5 추가 설치로 카플레이& 안드로이드 오토를 빌트 인 하였습니다.

​

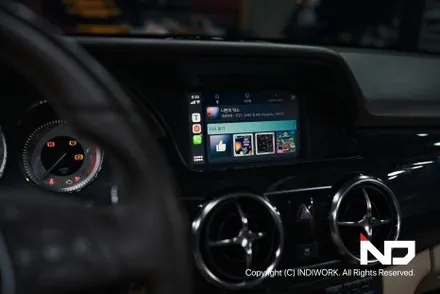

GLK의 순정 커맨드 컨트롤러 조작 으로 카플레이와 안드로이드 오토 사용이 가능하게 된건데요 ,

유선 연결 방식, 무선 연결 방식 모두 안정적으로 지원하며 ,

카플레이 음성 역시 차량 스피커로 빵빵 하게 출력되며 ,출력 방식은 순정 AUX 채널과 순정 BT 채널 중 선택하여 사용이 가능합니다.

​

애플과 구글에서 허용하는 다양한 차량용 어플리케이션이 지원 됩니다.

티맵,네이버지도,카카오네비,멜론,FLO,유튜브뮤직 기타 등등 ~

기존 GLK의 순정 인포테인먼트 ( CD,USB,라디오,만도지니맵) 사용 필요성을 느끼지 못할것 같아요 .

​

​
