BMW 차량의 경우

샤크 안테나를 통해

SOS 긴급 호출 시스템 기능과

GPS 수신 그리고 LTE 수신 기능을

담당하게 되는데요

여름철 뜨거운 날씨 속에 달구어진 차량에

갑작스럽게 비가 내린다거나

뜨겁고 차가운 공간을 자주 오가면

습기가 발생할 수도 있고

루프 스킨 시공이나

샤크 안테나를 수리한 이력이 있는 경우

실링 처리된 부분에 문제가 발생되었을 시

비가 오거나 세차를 진행하신다면

물 유입으로 TCB 모듈이 침수되는 경우가 있는듯합니다.

이번에 수리를 진행한 차량의 경우

저희 오디쎄이 컴퍼니 데모카 차량으로

발생되는 증상이

SOS 긴급 호출 시스템이 연속적으로 작동하여

끊임없이 전화가 연결되는 상황이었는데요

SOS 전화가 연결되면

차량 시스템을 사용할 수 없기에

TCB 모듈 수리를 진행하였습니다.

​

대구 카오디오 전문 시공점인

저희 오디쎄이 컴퍼니 데모카로

아주 유용하게 활용하고 있는

BMW G07 X7 차량입니다.

여태 문제점이 전혀 없었던 차량이었지만

TCB 모듈에 문제가 발생하였습니다.

어차피 데모카로 활용하며

많은 정보를 드리기 위한 용도로 활용하다 보니

이런 문제점이 발생되었을 때

해결 방법에 대한 정보를 제공해 드릴 수 있으니

오히려 좋은 기회로 작용할듯합니다.

​

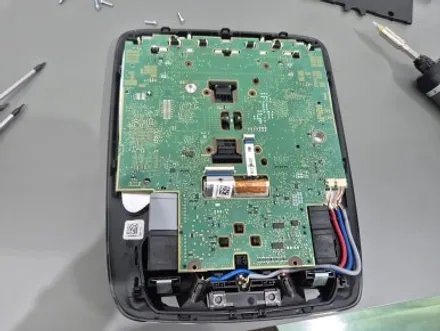

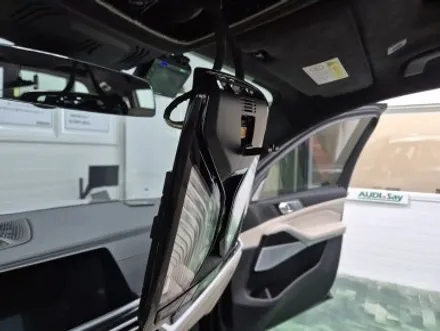

전방 실내 등과

선루프 컨트롤 기능

그리고 SOS 기능이 포함된

BMW G07 X7 차량에

FZD 모듈에는 이상이 없는지 확인하기 위해

탈거를 진행한 모습인데요

다행히도 전방 FZD 모듈에는 문제가 없었음을 확인하였습니다.

​

BMW 차량

샤크안테나 TCB 모듈의 경우

샤크 안테나 바로 하단에 장착되어 있는데요

보통 승용 BMW 차량은

별도의 커버를 탈거하면

손쉽게 TCB 모듈 탈거가 가능하지만

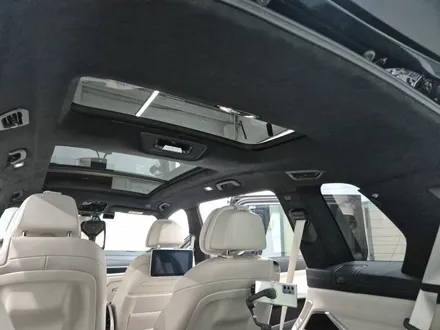

BMW SUV 차량의 경우

천장이 일체로 마감되어 있다 보니

천장을 탈거해야하는데요

​

천장을 탈거하기 위해서는

좌우 필러를 모두 탈거진행해야만

천장을 탈거하실수 있습니다.

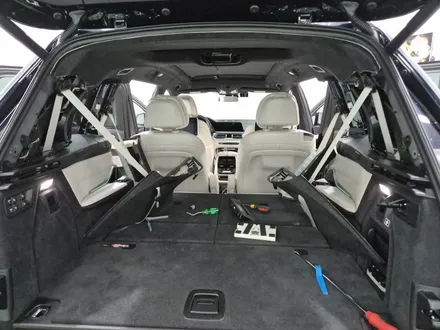

C 필러와 D 필러를 탈거하며

TCB 모듈이 위치한 공간을 확보하는 과정입니다.

​

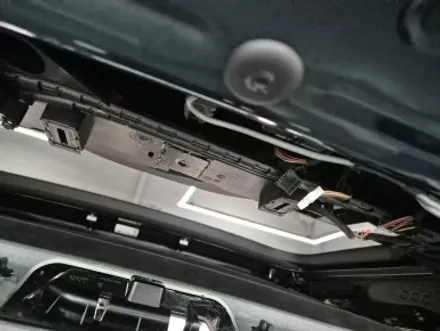

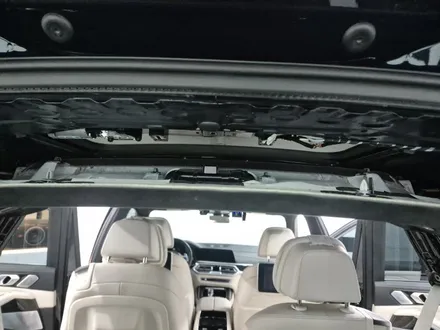

필러를 탈거하여

천장을 탈거하면

샤크안테나가 위치한 바로 하단에

TCB 모듈을 확인하실 수 있는데요

TCB 모듈을 탈거하여

점검 및 수리를 진행해 볼 예정입니다.

​

BMW TCB 모듈의 경우

탈착과 장착이 특이한 방식으로

경험이 있는 전문가분의 손길을

꼭 빌려 보실 것을 추천드립니다.

​

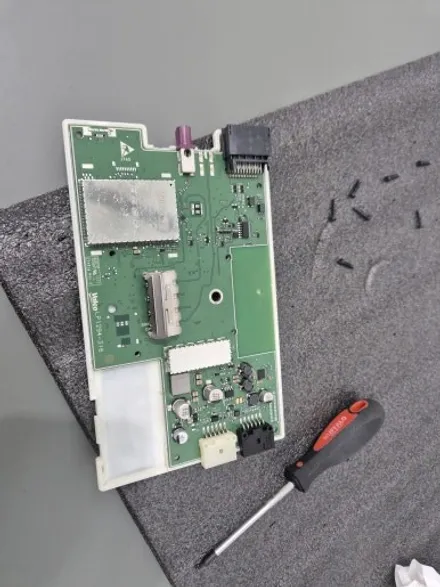

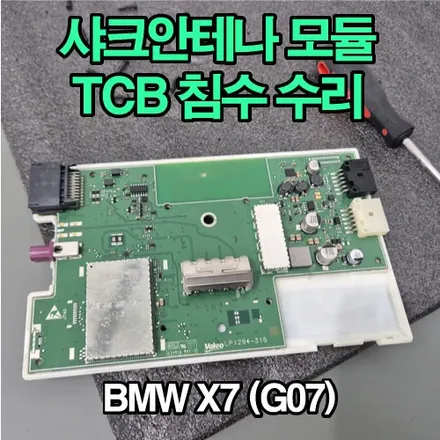

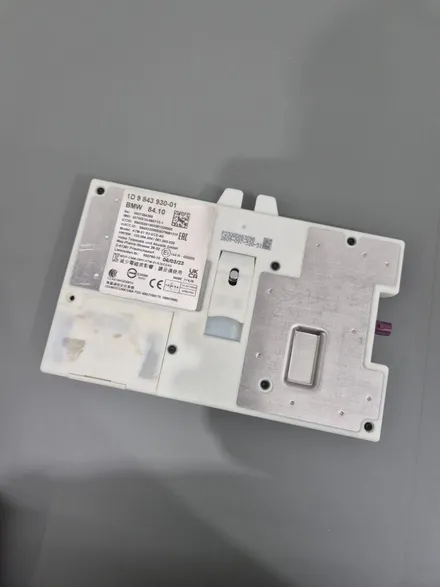

TCB 모듈을 탈거하여

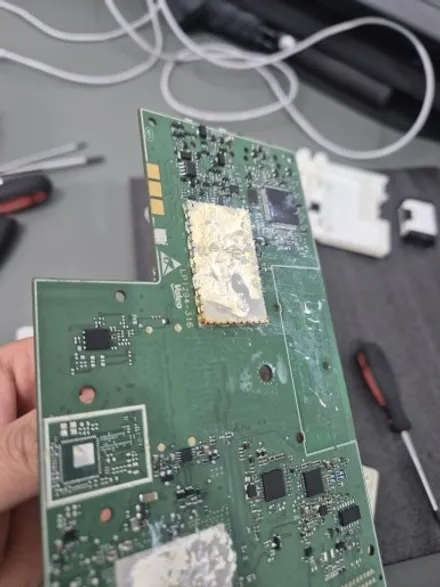

TCB 모듈을 분해해 보았는데요

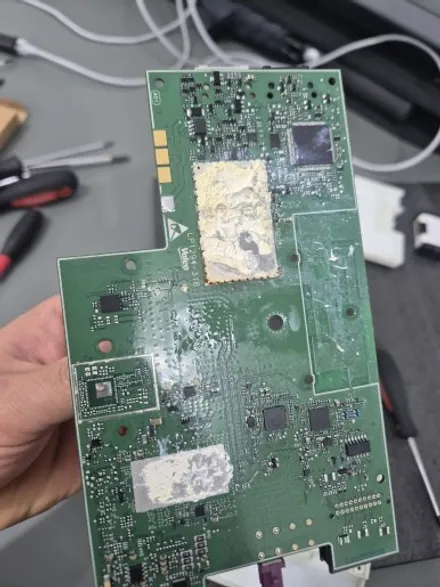

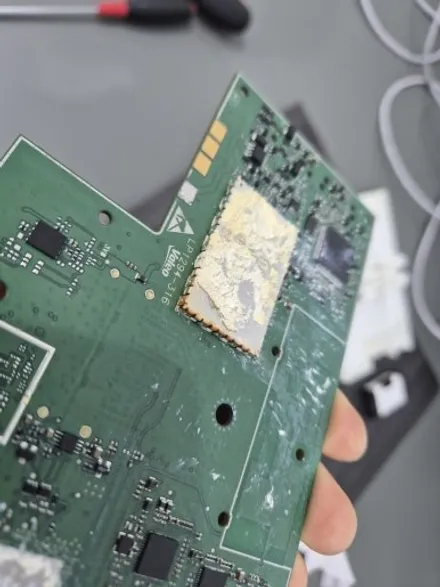

물기와 습기 유입으로 인해

녹이 슬고 부식된 흔적을 발견할 수 있었습니다.

다만, SOS 긴급 호출 서비스 기능에 관련된

기능에만 문제가 있음을 확인할 수 있었는데요

GPS 수신과 LTE 수신을 포함한

나머지 기능에는 전혀 문제가 없었기에

BMW 전문 코딩을 통해

SOS 기능만 Off 하여 해결해 볼 예정입니다.

​

다만, 물 유입이 의심되기에

실링 처리를 다시 진행할 예정인데요

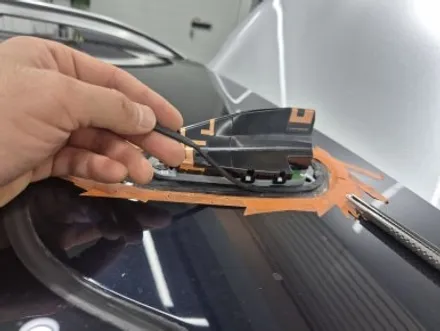

차대와 샤크안테나 커버는

별도의 실링 처리로 부착되어 있기에

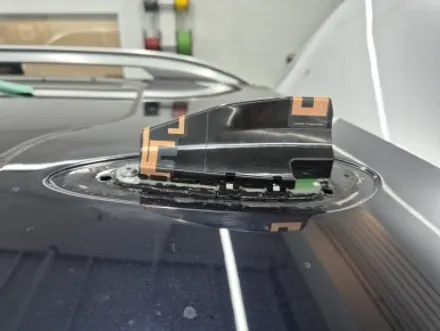

기존에 실링을 제거하는 모습입니다.

​

새로운 실링 처리의 효과를

제대로 보시기 위해서는

기존에 실링을 최대한 제거해야 하는데요

기존의 실링을 최대한 제거하여

새로운 실링을 준비하는 모습입니다.

​

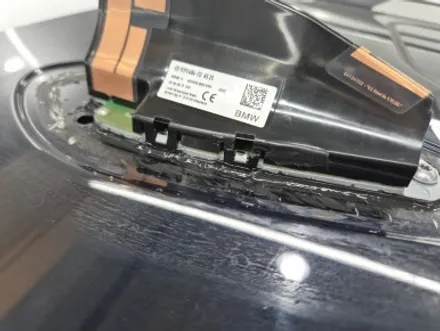

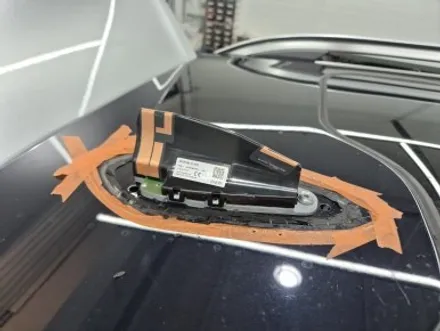

보통 BMW 차량의 경우

샤크안테나 커버에만

방수를 위한 실링 처리가 되어있는데요

커버에만 실링 처리가 진행되어도 충분하지만

혹여나 하는 마음에

수신기와 차대 사이 홈에도

실링 처리를 보강하였습니다.

​

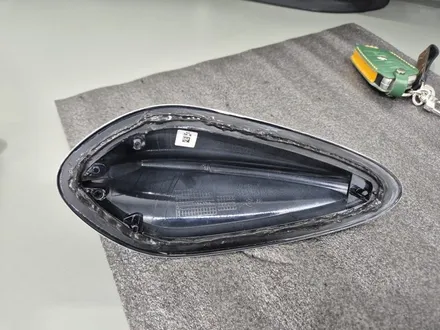

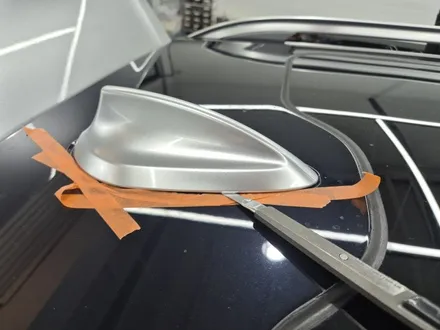

샤크 안테나 커버에도

기존의 실링을 최대한 제거하고

새롭게 실링 처리를 진행한 모습입니다.

​

방수를 위해 새롭게 진행된

실링의 효과를 보기 위해서는

기온과 습도별로 차이가 있지만

최소 24시간에서 최대 72시간의

경화 시간을 거치면 되는데요

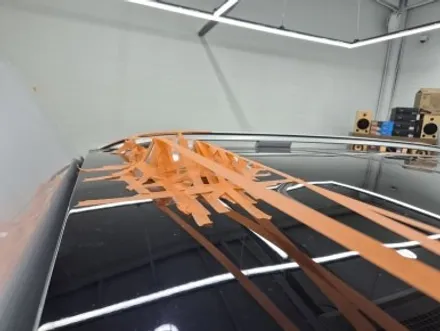

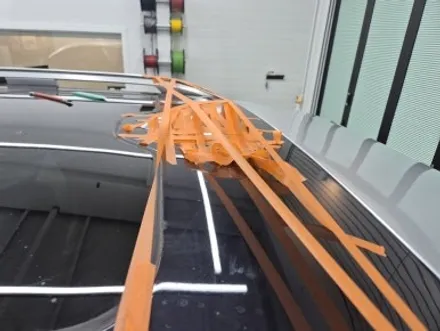

저희 오디쎄이 컴퍼니 데모카

BMW G07 X7 차량의 경우

마스킹 테이프로 단단하게 밀착 고정하여

최소 72시간 경화시간을 거칠 예정입니다.

​

TCB 모듈은 건조를 진행하고

새롭게 실링 처리를 진행하여

더 이상 증상이 악화되지 않도록 조치를 취한 뒤

SOS 긴급 호출 시스템 기능을

BMW 전문 코딩을 통해 기능을 Off 하고

시공을 마무리하였는데요

SOS 긴급 호출 시스템의 경우

보험 긴급 출동 서비스가 원활한 우리나라에서는

크게 필요한 기능이 아니라 판단되어

새로운 방수 실링 처리를 진행하고

문제가 발생된 기능을 Off 하여

우선 사용해 볼 예정입니다.

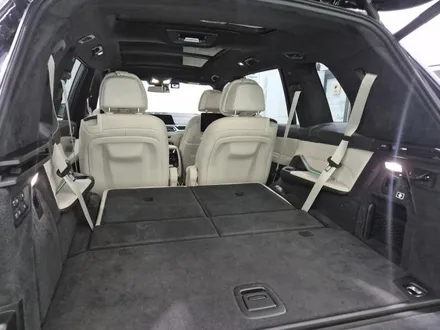

탈거했던 실내 내장재와 천장을 조립하여

72시간의 경화시간에 들어갑니다!

​
