안녕하세요 라인튜닝입니다.

요즘 더뉴쏘렌토 입고가 잦네요...

금일 방문해주신 더뉴쏘렌토 순정 어라운드뷰

요즘은 명칭이 과도기라 여러가지로 쓰이고 있는

서라운드뷰,  써라운드뷰, 전방위모니터, 어라운드뷰

작업을 진행해보았습니다.


그래도 입에 가장 익숙한건 어라운드뷰이네요^^

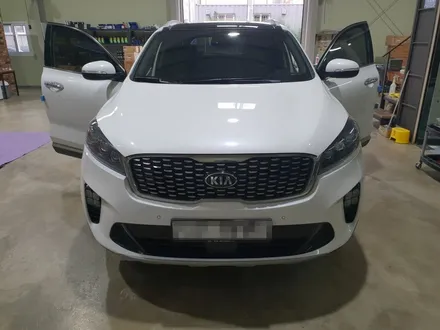

요즘 저희샵에 핫하고 핫한 더쏘렌토 차량이 입고되었구요...

작업시에 AVM 그릴은 튜온그릴로 작업을 요청하셔서 그렇게 진행되었습니다.

쏘렌토는 풀옵도 스위치가 공란이 한칸 있습죠

그 공란 한칸을 제외하고 어라운드뷰 버튼이 빠져있습니다.

요즘 무지 자주 뜯는 더쏘렌토 차량

작업을 시작해봅니다.

케이스재질도 좋아지고 화질도 좋아지고

카메라 경계도 사라진

더뉴쏘렌토 순정어라운드뷰 모듈입니다.

기술은 점점 발전하고 이에 따라 가격은 더 내려가고 있네요...ㅎㅎㅎ

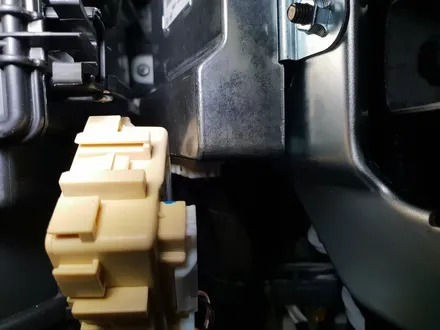

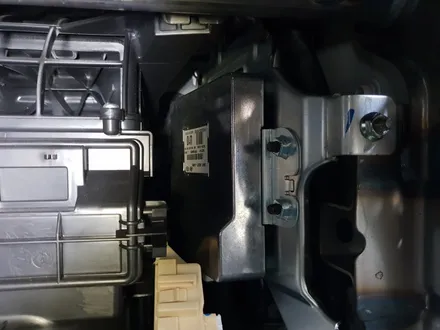

조수석 콘솔함 뒷쪽으로 장착되는건 올뉴쏘렌토와 동일합니다.

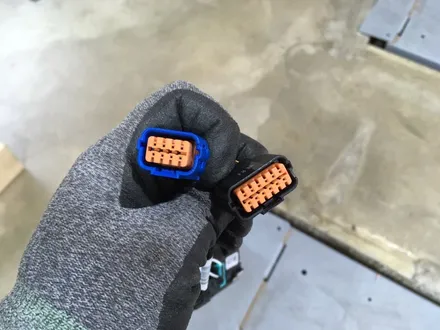

AVM작업시 필요한 모듈에 꼽히는 순정커넥터 2개도 와이어링으로 제작하여 이렇게 사전에 준비합니다.

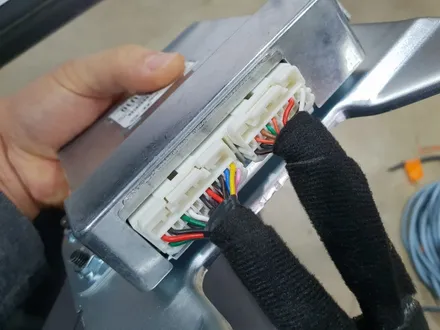

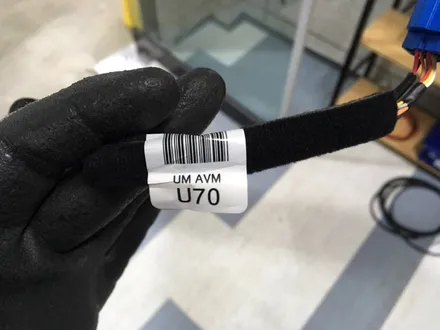

쉴드배선으로 제작된 AVM 와이어링 커넥터를 모듈에 체결합니다.

모듈을 정위치에 장착하고 각기 분배되는 배선들을 경로별로 이동시켜줍니다.

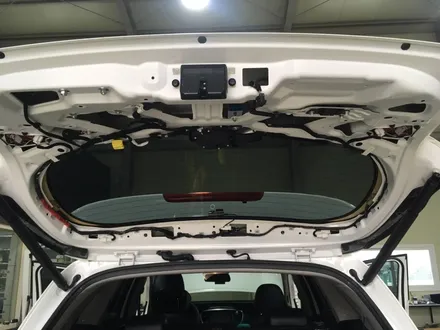

리어트렁크 인판넬 커버를 탈거하고 리어카메라도 어라운드뷰용으로 교체합니다.

AVM이라고 적힌 놈으로 교체해야 합니다.

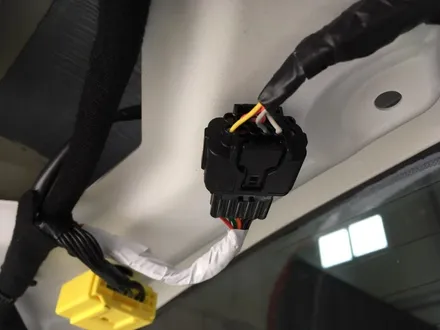

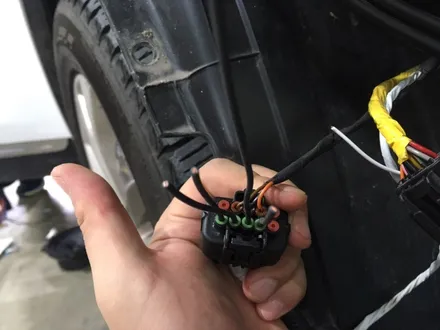

2개의 카메라 커넥터가 다르기에 커넥터 개조도 해줘야 하구요...

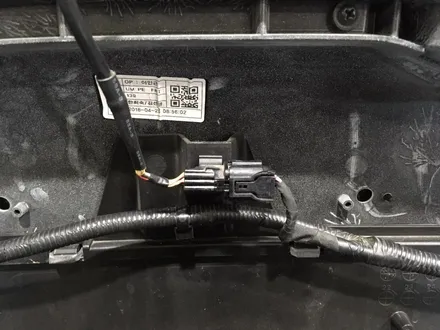

이렇게 커넥터를 개조하여 딱 맞게 체결해줍니다.

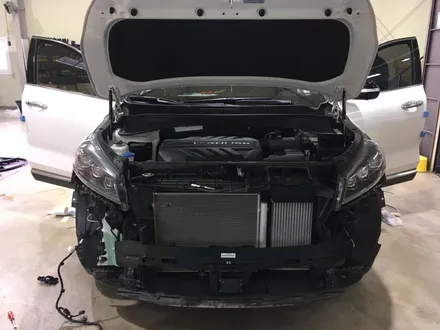

다시 앞쪽으로 넘어와 프론트 범퍼를 탈거하고 그릴교체 및 카메라 설치가 이어집니다.

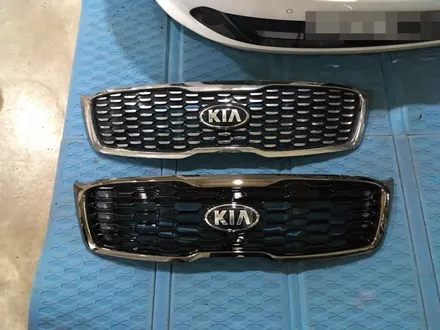

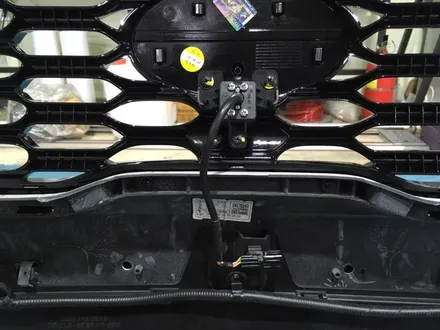

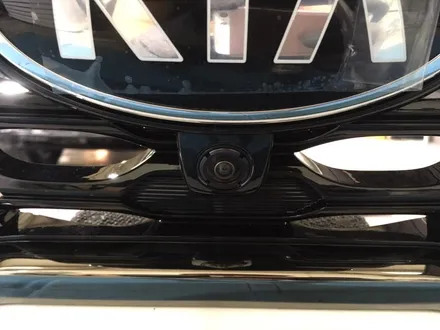

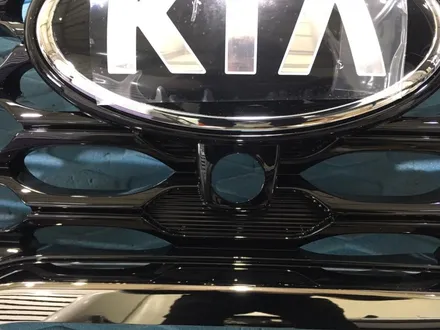

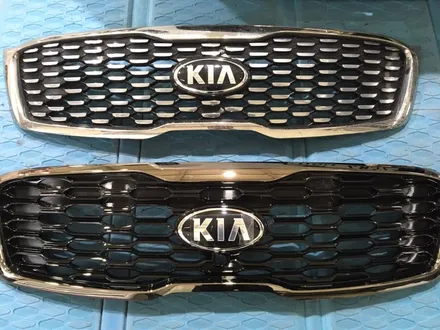

준비된 튜온그릴로 장착하고 AVM 전방카메라를 설치합니다.

전범퍼 배선을 AVM타입으로 1:1 교환하고 차체와 범퍼가 체결되는 커넥터 공란에 단자를 삽입하여

카메라 신호선을 연결해줍니다.

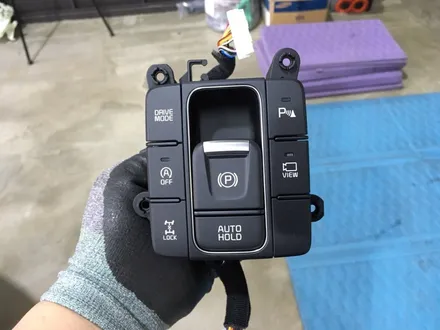

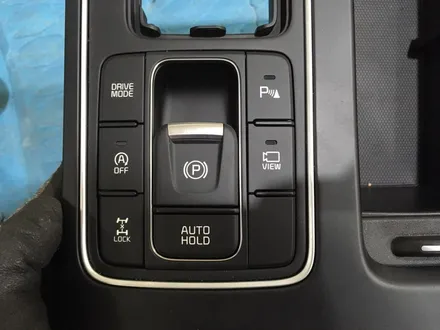

콘솔스위치도 AVM사양의 풀옵으로 교체합니다.

실내의 AVM모듈과 연결되는 전방카메라 배선은 쉴드배선이지만

다시 한번 주름관으로 마스킹하여 차대에 고정하고

실내로 유입됩니다.

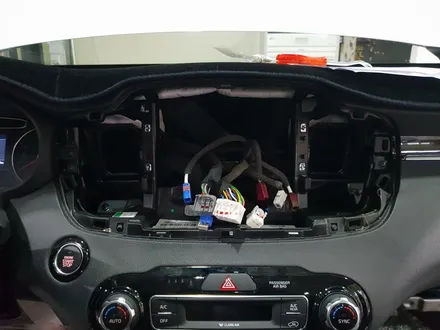

순정네비게이션을 탈거하고 AVM 배선작업이 진행됩니다.

이렇게 마무리되구요...

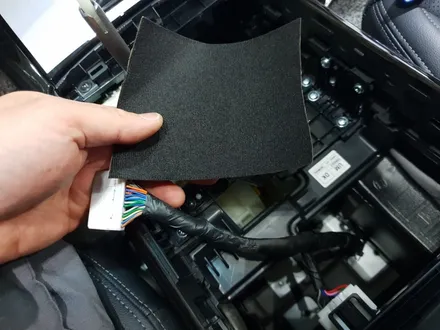

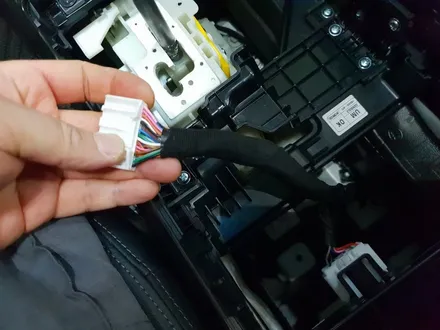

콘솔스위치쪽도 단자를 압착하여 커넥터 공란에 삽입

어라운드뷰 스위치와 작동등을 활성화해줍니다.

작업을 한듯 안한듯한

마감처리로 항상 기대에 충족시켜드리고 있습니다^^

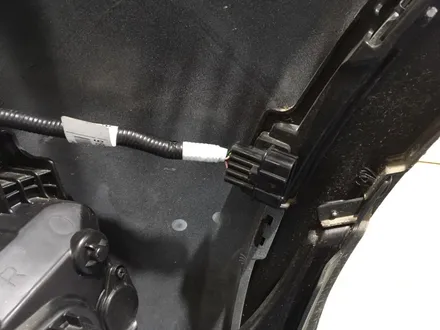

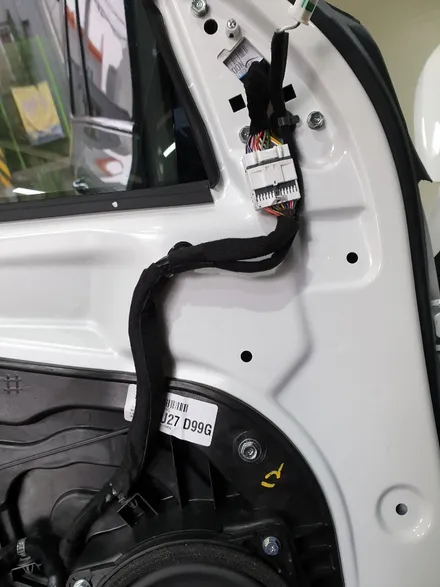

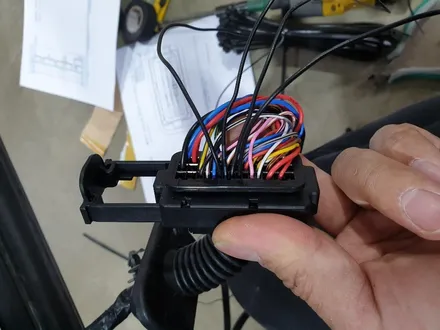

차체에서 도어로 넘어가는 카메라 배선도 모두 공란에 단자를 삽입하여

순정방식으로 작업해드리고 있습니다.

모든 하드웨어 장착 및 배선작업을 마무리하고

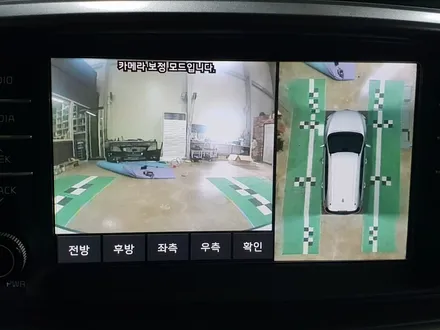

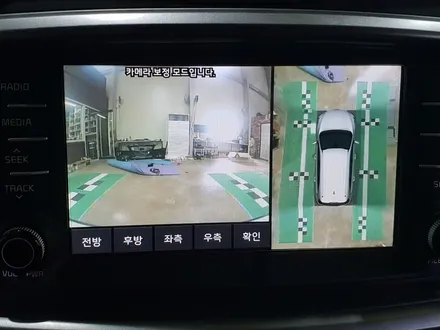

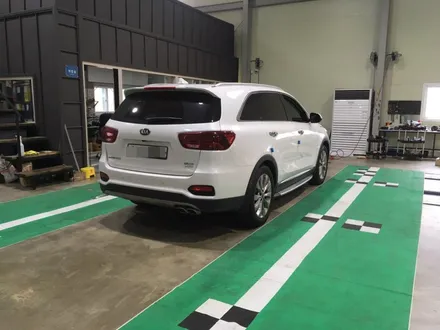

AVM보정 작업에 들어갑니다.


보정을 무조건 하면 되는게 아니라 라인에 맞게 하는것이 중요합니다.

작업전 앞쪽과 뒷쪽에 이미 심한 왜곡이 보이고 있습니다.

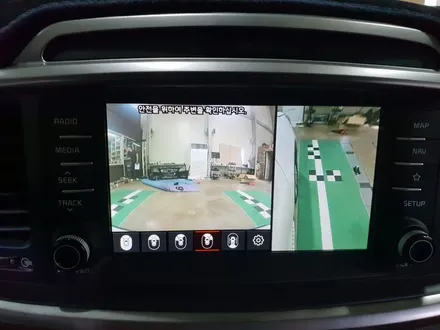

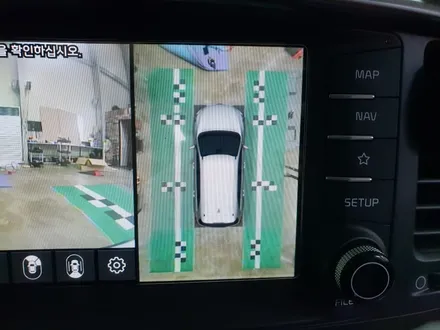

어라운드뷰 보정이 완료되었습니다.

전방뷰 초기화면과

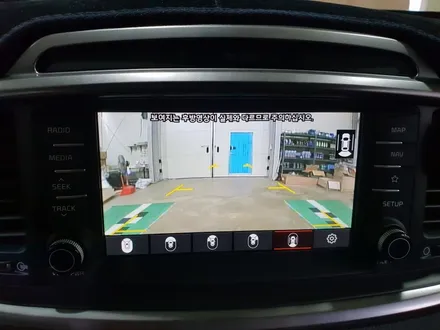

후방뷰 초기화면

어라운드뷰로 볼지 와이드 카메라로 볼지

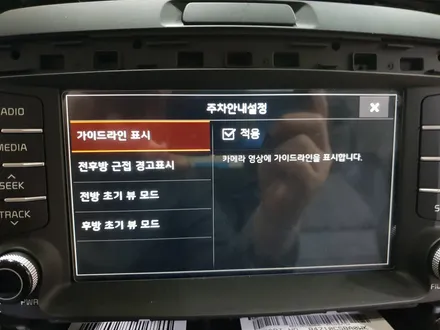

그리고 주차가이드라인까지

모두 셋팅 가능하십니다.

더뉴쏘렌토 서라운드뷰, 어라운드뷰 작업이 완료되었습니다^^

더뉴쏘렌토는 첨 해봤는데...

3시간도 안걸렸네요 ㅎㅎㅎ

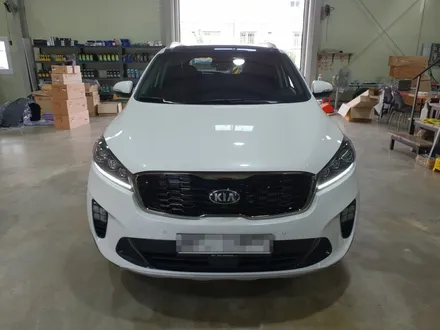

다크함이 어우러지는 튜온그릴도 장착

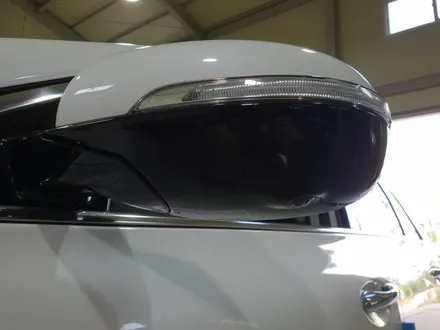

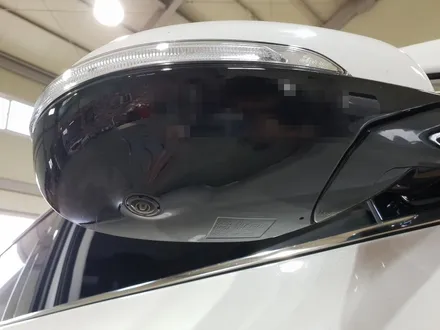

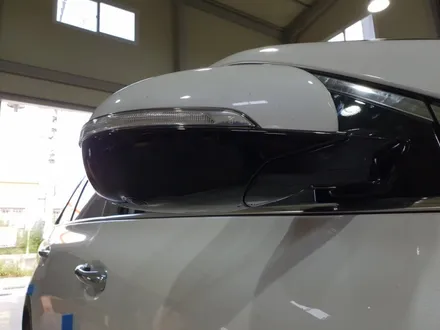

순정이라 카메라가 사이드미러 라인에서 튀어나오지 않고

디자인을 해치지 않습니다.

감사합니다.

이상 라인튜닝이였습니다.
