더뉴쏘렌토 서라운드뷰, 순정 어라운드뷰 시공..

에스로드에 오시면 ..
손쉽게 서라운드뷰 기능만을 완벽히 순정부품으로
추가해 시공하고 , 순정과 동일하게 구현 해 낼 수 있죠.

전면부 범퍼를 탈거하고..
그릴교체와 전방카메라 장착이 이루어집니다.

카메라 및 범퍼의 배선 커넥터에
100% 순정 핀을 삽입해 출고시 적용된 차량과
동일하도록 시공됩니다.

기존의 후방카메라도
AVM용 후방카메라로 교체됩니다.

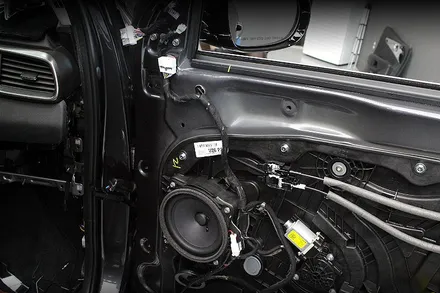

좌,우 도어트림 탈거후..
사이드미러 교체와 배선작업 이루어지는데..
배선 작업후에도 전혀 흔적 남지 않도록
완벽한 시공 진행됩니다.

교체될 사이드미러에 카메라가 적용되어 있습니다.

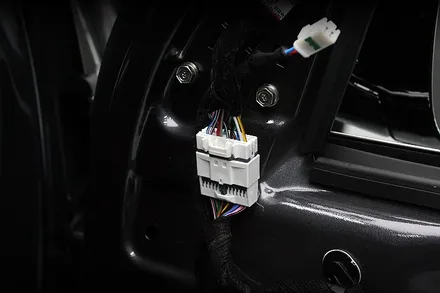

사이드미러 커넥터가 체결되는 부분에도
순정핀을 삽입해 배선작업 이루어지고요.

도어 배선 부분에도 모두 분리 가능합니다.
순정옵션의 회로와 동일한 부분에서 분리가 가능하니
여타의 다른부분 점검시에도 제작사 정비 메뉴얼대로
점검이 가능합니다.

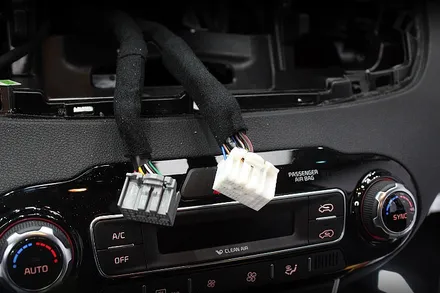

오디오 부분의 배선작업 후에도
전혀 흔적을 찾아 볼 수 없도록 완벽한 마감이 이루어집니다.

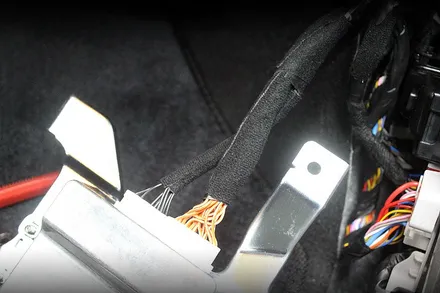

모든 카메라 배선과 , 신호선 등이
조수석으로 집중되고..
모든 배선은 서라운드뷰 순정커넥터를 이용해
시공 되었습니다.

순정 서라운드뷰 모듈에 딸깍 하고 꼽기만 하면 되죠.

서라운드뷰 모듈도 순정의 위치에 정확히 장착됩니다.

완성된 후..

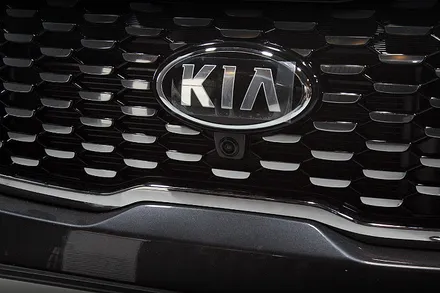

전면부 그릴교체와 전방카메라가 추가로 장착되었습니다.

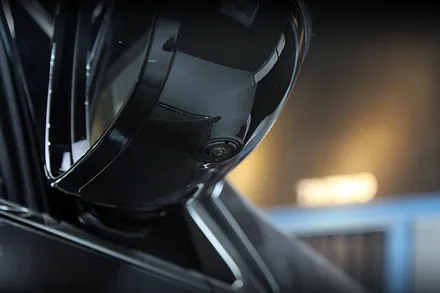

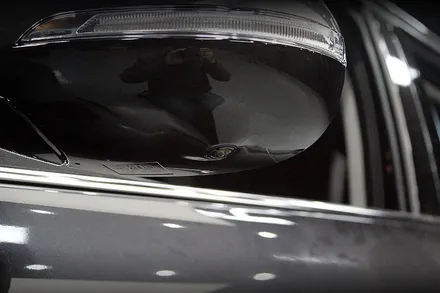

사이드미러 하단부엔 카메라가 적용되었죠.
사제품과 비교불가

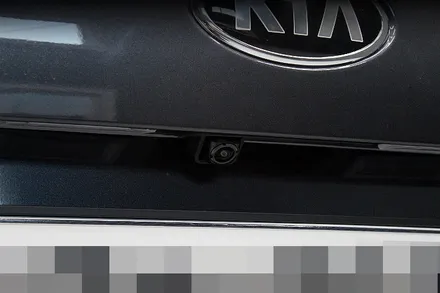

후방카메라도 AVM용으로 교체되었습니다.

모든 배선작업 완료된 후..

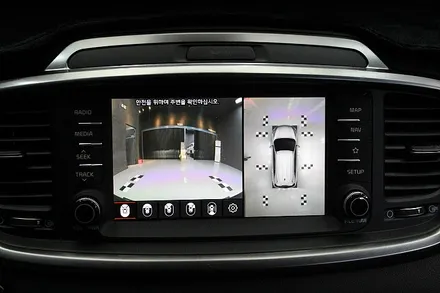

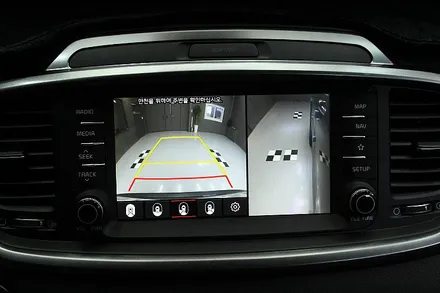

4개의 카메라 영상이 모두 보여지는 것을 확인합니다.

하지만 여기서 끝이 아닙니다.

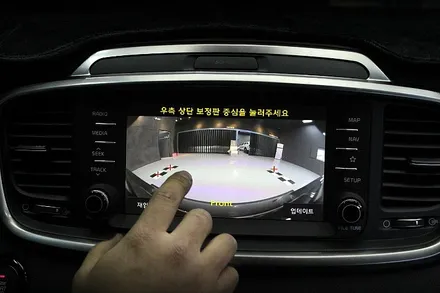

카메라 영상 공차보정 작업이 남았죠.
차량을 정확한 위치에 셋팅한 후
제작사 메뉴얼의 자동공차보정 작업을 수행합니다.

공차보정까지 완료된 후

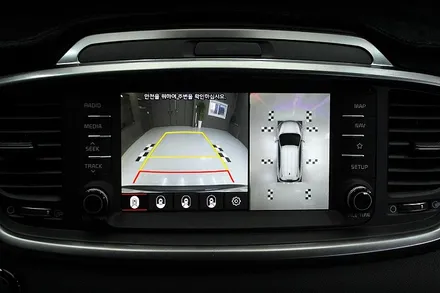

순정과 동일한 화질, 동일한 서라운드뷰 기능이 작동됩니다.

순정시스템 그대로 적용되었기 때문에
별로 설명할 것도 없네요. ㅎ
