깔끔한 주차를 원하신다면... 제네시스DH 순정 어라운드뷰 서라운드뷰 작업

안녕하세요 라인튜닝입니다.

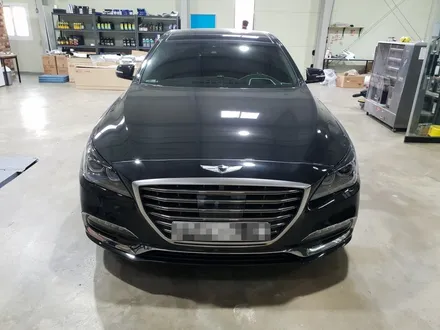

제네시스DH에서 G80으로 개조된 차량 순정 어라운드뷰 작업을 진행하였습니다.

아울러 이 차량은 기존에 전방카메라 작업을 해두셨는데...


전방뷰만의 기능은 좀 아쉬운 부분이 많아 좀더 완벽하게

360도를 모두 볼 수 있는 어라운드뷰, 서라운드뷰로 업글해드렸어요^^

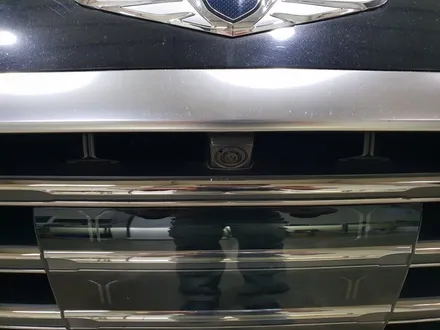

전방카메라 작업으로 인하여 그릴과 전방카메라는 기장착되어 있구요...

차주님이 사이드미러도 AVM타입으로 이미 교체해두셨어요...

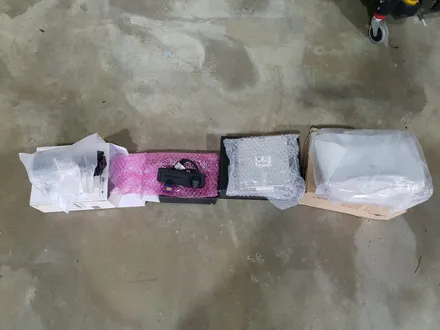

필요한 나머지 부품들도 준비되었습니다...

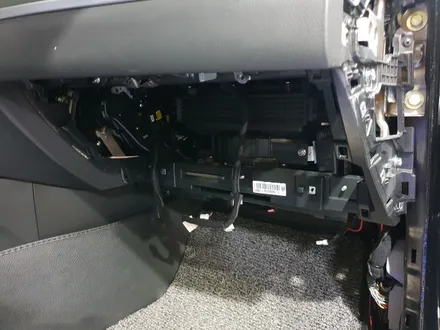

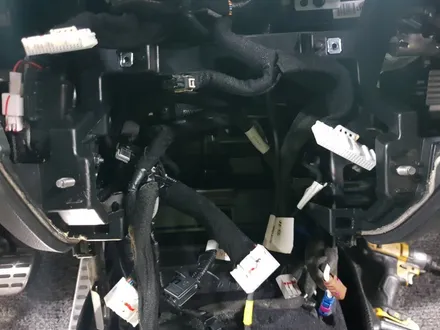

실내부품들을 간단히 탈거하고 난 뒤

순정 어라운뷰 작업이 시작됩니다.

PGS모듈과 어라운드뷰 모듈 자리는 동일합니다.

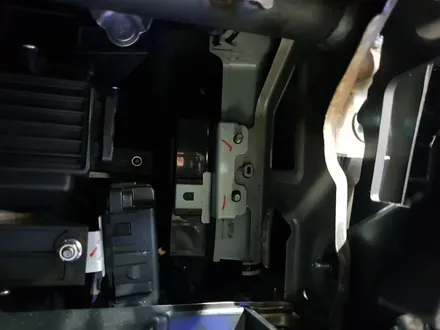

주차가이드라인을 표시해주는 PGS모듈을 탈거하구요

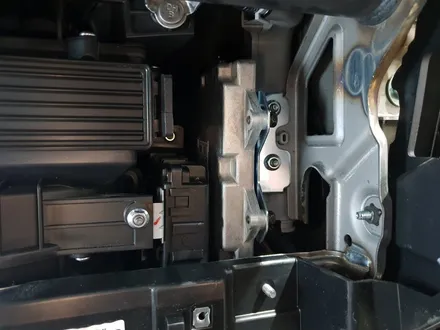

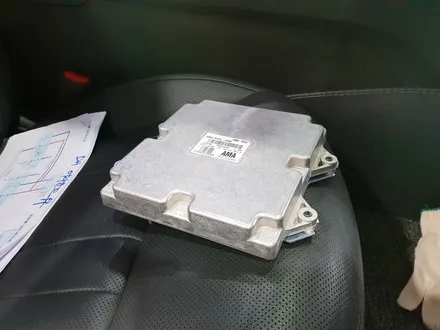

그 자리에 어라운드뷰 모듈을 장착합니다.

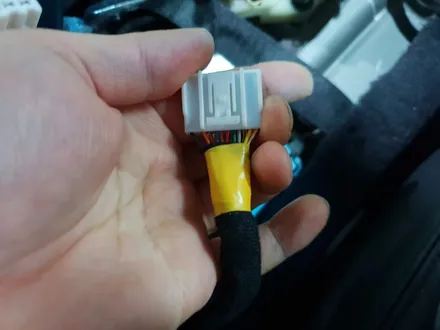

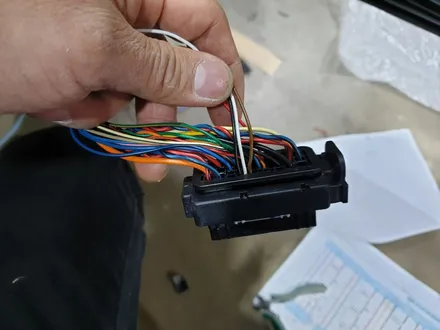

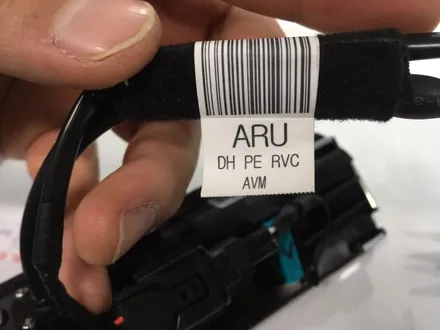

어라운드뷰 모듈에 꼽히는 순정커넥터도 준비하구요...

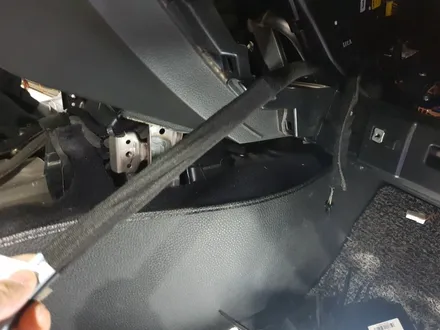

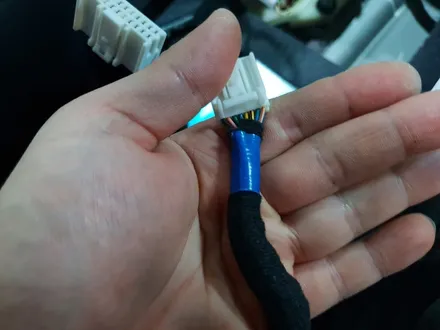

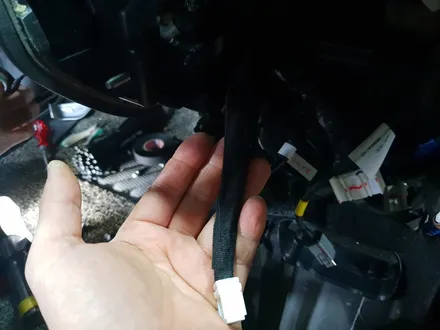

모든 배선을 쉴드배선을 사용하여 노이즈 발생을 최소화 합니다.

쉴드배선이라 피복이 있지만 그대로 가지 않습니다.

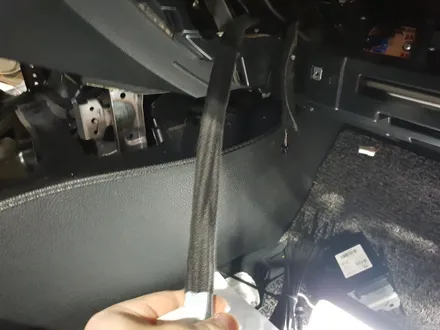

순정 부직포테잎으로 마감처리하여 배선을 이동하여 적재적소에 결속합니다...^^

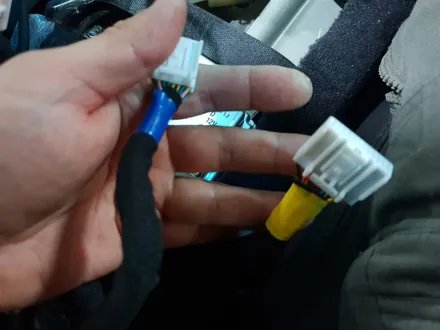

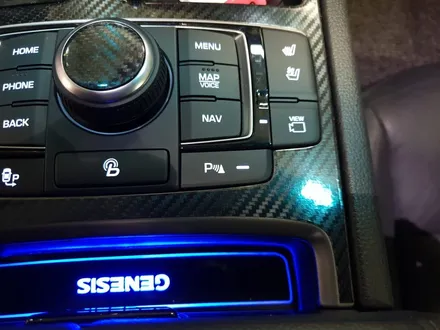

어라운드뷰 스위치쪽도 단자를 삽입하여 배선을 결속하구요...

순정상태와 동일하게 다시 그대로 노란색 마킹테잎까지 발라드렸어요^^

좌우측 반대편도 동일하게 파란색 마킹테잎을 발라드렸습니다...^^

소소하지만 놓치지 않는 부분이죠^^

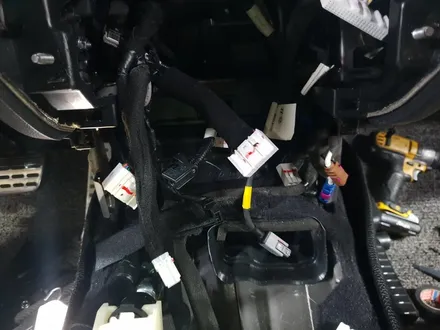

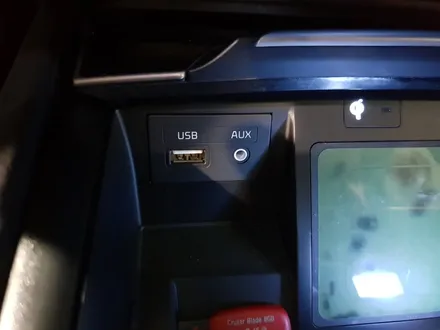

순정네비를 탈거하고 핵심 배선작업도 이루어지구요...

이렇게 다시 마감처리 합니다.

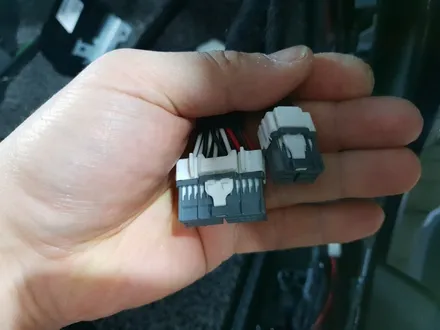

도어쪽으로 넘어가는 배선도 모두 암수 단자 삽입방식으로

작업해드리고 있습니다.

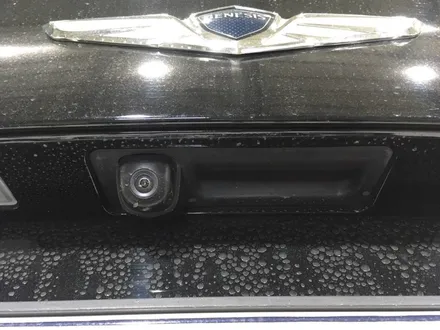

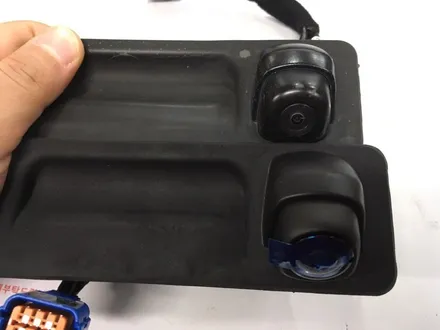

후방카메라도 PGS타입에서 AVM타입으로 교체합니다.

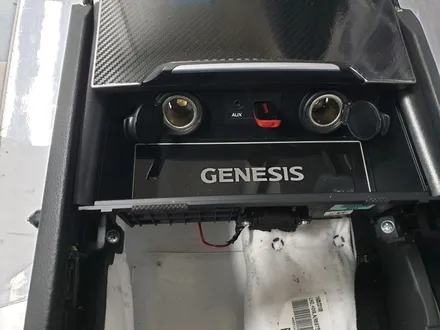

빠뜨릴뻔한 예기^^ 무선충전기 작업도 함께 진행되었습니다.

배선작업 마무리 후 주변을 정리하고

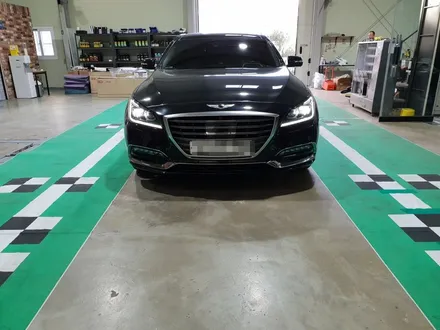

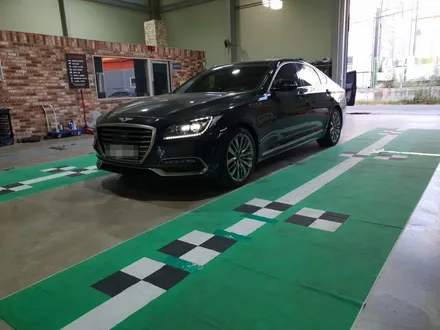

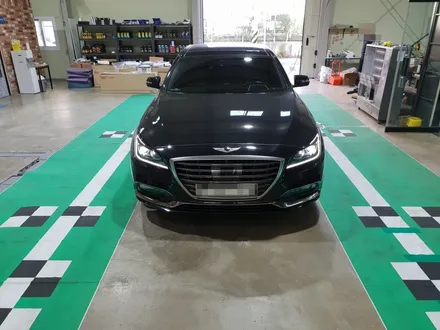

어라운드뷰 보정작업에 들어갑니다.

최초 보정전에는 어라운드뷰 스위치가 무한반복으로 깜박거리게 되구요...

보정이 완료되면 정상으로 돌아옵니다.

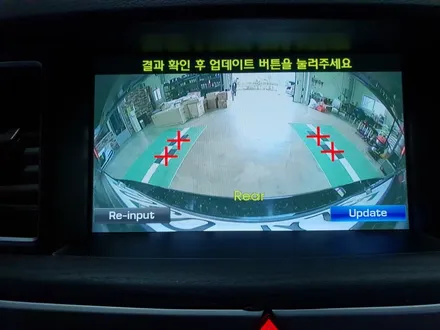

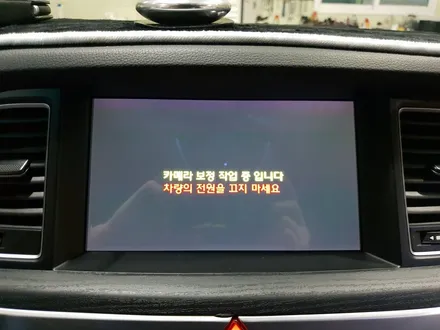

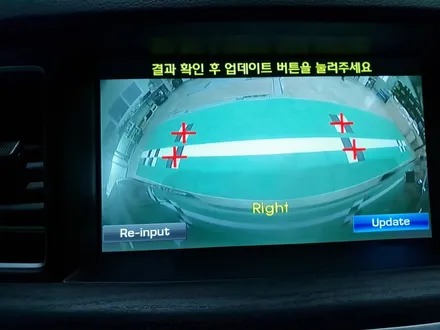

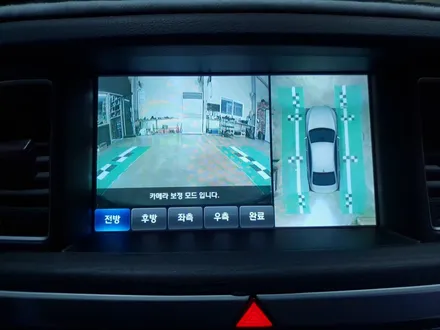

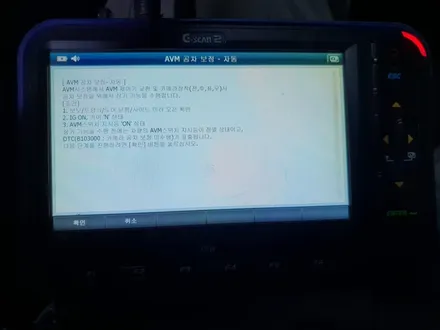

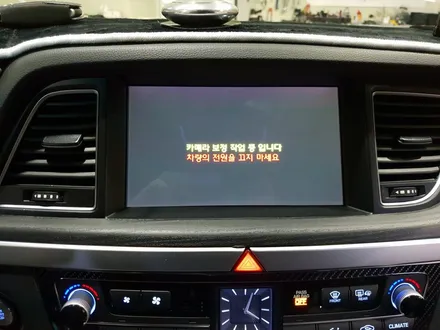

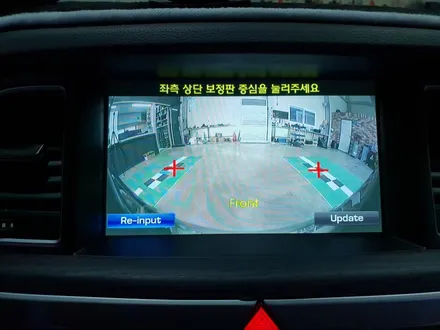

전용진단기를 물려서 어라운드뷰 보정 작업에 들어갑니다.

왜곡된 라인을 바로 잡아주는 절차입니다...^^

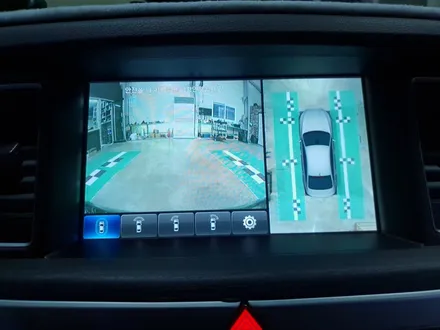

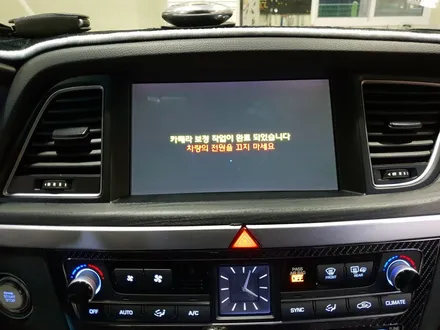

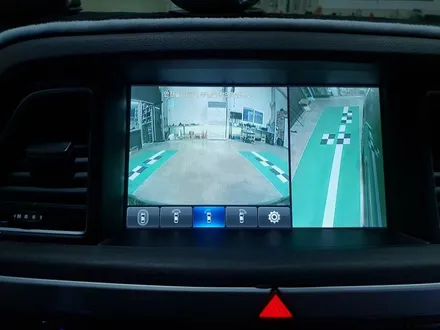

보정후 앞뒤라인이 딱 맞게 변했습니다.

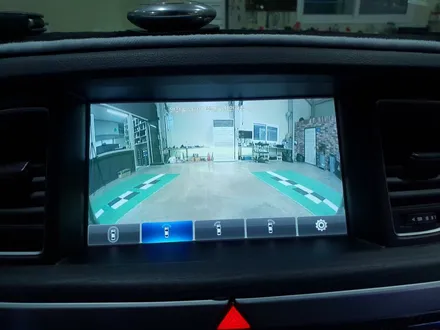

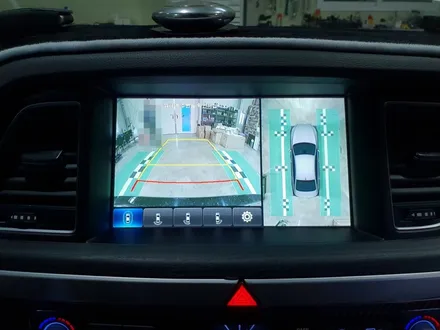

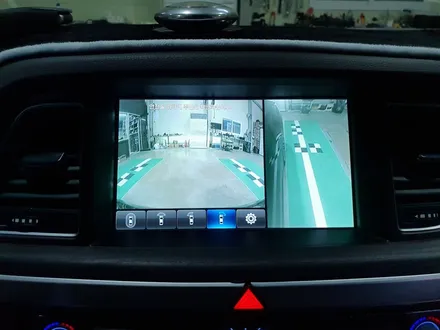

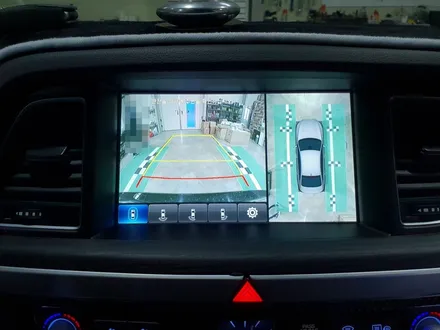

어라운드뷰 화면이 표시중

설정메뉴에서 기호에 맞게끔 셋팅 가능합니다.

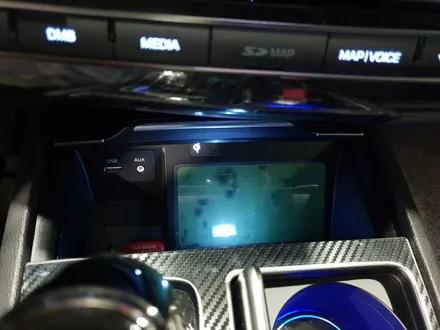

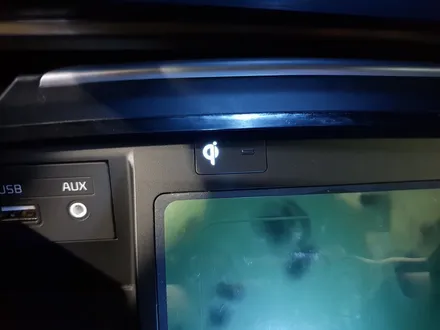

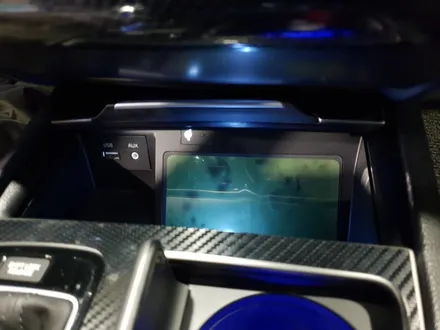

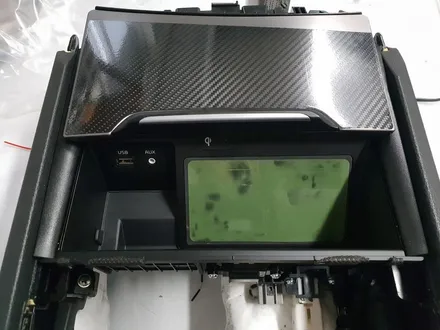

무선충전기도 장착완료되었습니다...

차량은 DH차량이지만 G80용 어라운드뷰 경계라인이 없는 모듈로 작업해드렸습니다...

이상 라인튜닝이였습니다.

감사합니다...^^
