8인치네비에도 순정으로... 제네시스 G80 럭셔리 순정 어라운드뷰, 서라운드뷰 시공하기

​

​

안녕하세요 라인튜닝입니다.

​

제네시스 G80 럭셔리사양의 차량이 입고되었습니다.

​

럭셔리 사양은 아쉽게도 DIS가 적용되지 않고 네비가 8인치 사양으로 출고됩니다.

​

​

최근 출고되는 차량들은 주행중 리어후방뷰기능으로 인하여 어라운듀 스위치와 비슷한 모양의 스위치가 무조건 적용됩니다.

​

허나 스위치 작동등, 인디게이터 표시 LED등은 없는 버튼이 적용되구요...

​

LED 표시등이 있으면 어라운드뷰 및 서라운드뷰 적용사양이고

​

없으면 그냥 후방카메라에 리어후방뷰기능이 적용된 차량입니다.

​

​

​

금일 작업차량은 최근 출고된 연식의 G80모델로 리어후방뷰 기능이 있는 차량이나

​

순정어라운드뷰로 업글레이드 하면서 스위치는 다시 교체되었습니다.

​

​

​

​

​

금일 작업에 투입될 어라운드뷰, 서라운드뷰 부품들이구요...

​

전후방카메라, 그릴

​

그리고 카메라가 적용된 사이드미러 좌우

​

어라운드뷰 기능을 제어해주는 모듈

​

그리고 직접 제작해서 사용하는 쉴드배선 와이어링이 필요합니다.

​

​

​

아울러 추가로 실내 인사이드 포켓무드등을 광량업하여 같이 장착해드렸구요

​

공조기 노브교체 그리고 알루미늄페달도 장착하였습니다.

​

​

​

​

DIS가 적용되지 않은 럭셔리 사양입니다.

​

제네시스DH의 경우 모던사양과 동일한 트림입니다.

​

​

​

​

인디게이터 표시등이 없는 리어후방뷰 버튼은 적용되어 있지만

​

저게 어라운드뷰 버튼은 아니예요^^

​

​

​

몇일전에 비가왔었죠.. 그때 작업한 차량이라 빗물을 많이 맞은체 입고되었습니다.

​

어라운드뷰 하는날은 비가 오면 보정하기가 참 힘든데

​

그날이 되어버렸어요...^^

​

​

​

​

순정옵션작업중 배선작업이 가장 많은 작업이구요...

​

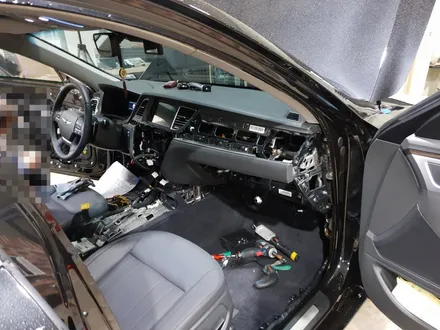

많은 부품들을 미리 탈거부터하고 각기 파트에서 배선작업이 진행됩니다.

​

이번 차량은 보정까지 딱 3시간만에 모두 완료되었습니다.

​

​

​

​

많은 배선작업중 네비뒷쪽에 배선작업의 업무량이 가장 많구요...

​

이걸 한대하고 나면 허리가 많이 아파요...ㅎㅎㅎ

​

​

​

​

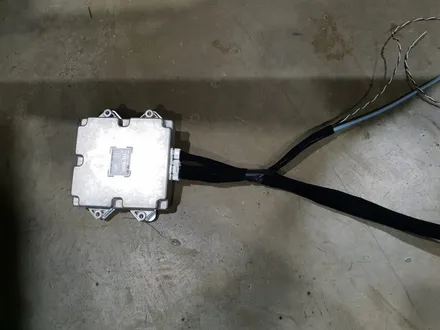

순정어라운드뷰 모듈은 조수석 콘솔함 뒷쪽 정위치에 장착되구요...

​

노이즈를 방지하기 위해서 영상신호 전용 쉴드배선을 사용하여 작업이 진행됩니다.

​

​

​

​

모듈에 커넥터 체결후 각기 경로별로 뻗어나가는 배선들을 마스킹합니다.

​

​

​

​

네비뒷쪽에서도 배선작업이 마무리 되면 출고당시와 동일한 마감재료

​

순정부직포테잎으로 커넥터 배선와이어링을 마스킹합니다.

​

​

​

​

최대한 작업한 흔적이 보이지 않도록 마감처리하는게

​

저희 라인튜닝만의 강점이죠^^

​

​

​

어라운드뷰 스위치쪽도 배선작업 후 동일하게 마감처리됩니다.

​

​

​

어라운드뷰 모듈도 정위치에 안착됩니다.

​

​

​

스포츠 알루미늄페달도 교체되었어요

​

​

​

​

​

광량업한 인사이드 포켓 무드등도 장착하구요...

​

공구제품 은색내캐치 플레이트도 교체장착합니다.

​

2가지를 조합하면 대박!!! 이쁩니다...^^

​

​

​

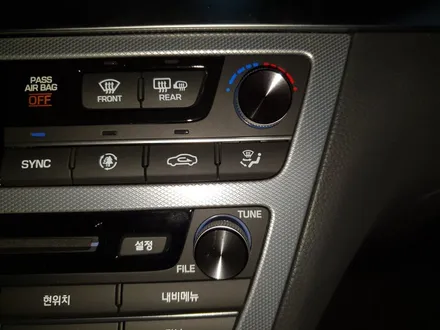

공조기랑 오디오 노브링도 교체합니다.

​

​

​

​

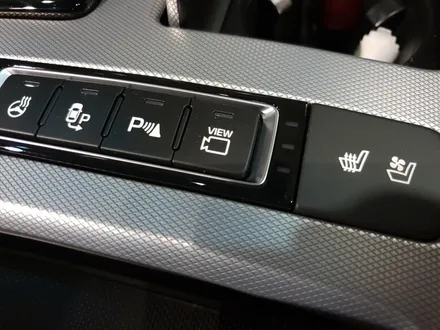

중앙콘솔 판넬에 스위치도 어라운드뷰 사양으로 교체하였습니다.

​

​

​

​

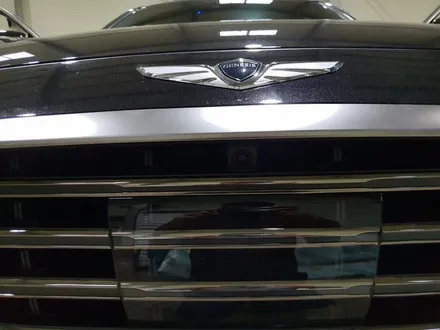

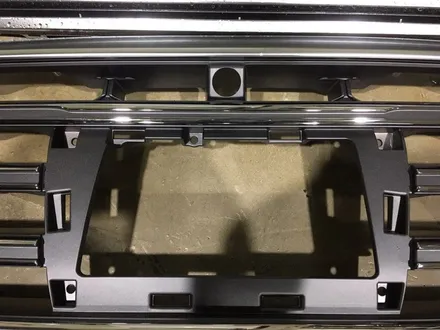

전면 그릴을 어라운드뷰 사양으로 교체하고 전방카메라도 장착합니다.

​

​

​

​

​

​

​

​

​

​

​

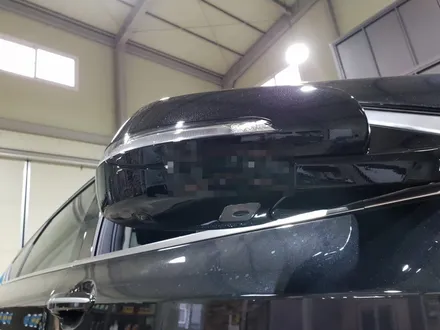

사이드미러도 일대일 완제품으로 교체됩니다.

​

​

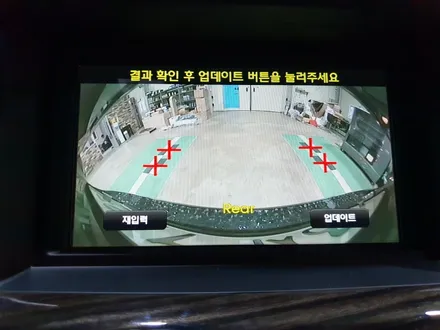

이제 바닥에 물기를 제거하고 보정판을 깔고 보정작업이 진행됩니다.

​

​

​

펠릿난로와 온풍기를 풀가동하여 바닥에 물기를 말렸어요 ㅋㅋㅋ

​

​

​

​

다년간의 보정 노하우를 토대로 라인의 어긋남없이 최상의 보정값을 만들어냅니다.

​

​

​

​

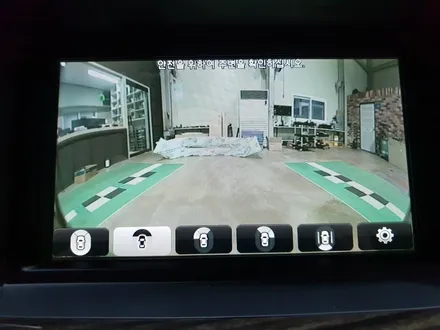

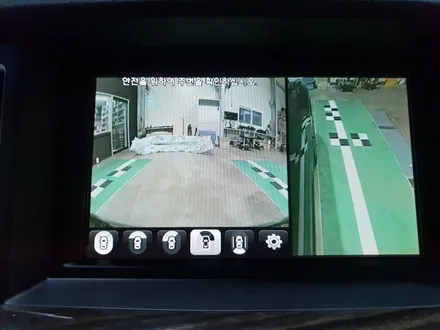

어긋나거나 틀어짐 없는 어라운드뷰 보정 결과물을 보시고 계십니다...ㅋㅋㅋ

​

​

​

​

다시봐도 완벽합니다...^^

​

작업도 중요하지만 보정도 정말 중요하거등요^^

​

​

​

​

이상 제네시스 G80 럭셔리 8인치 네비에 순정어라운뷰, 서라운드뷰 시공이였습니다.

​

작업에 대해 궁금하신점은 언제든지 문의주세요

​

​

​

​

​
