더뉴쏘렌토에게도 꼭 필요한 순정 어라운드뷰, 서라운드뷰 2020년 그릴로 시공하기

​

​

안녕하세요 라인튜닝입니다.

​

2020년형 그릴이 인기가 다부지네요...

​

많은 더뉴쏘렌토 차주님들이 2020년형 그릴로 교체시공을 의뢰해주고 계십니다.

​

이번 차량은 어제 HUD 포스팅에 말씀드린것 같이

​

HUD시공과 서라운드뷰가 동시에 시공된 차량이구요...

​

​

서라운드뷰 시공시 2020년형 그릴로 시공해드렸습니다.

​

​

​

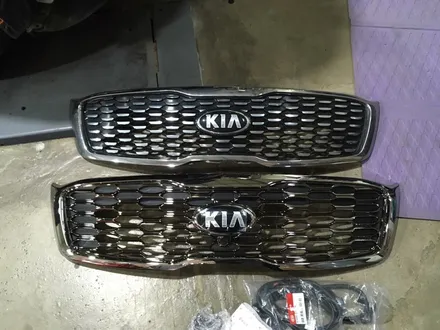

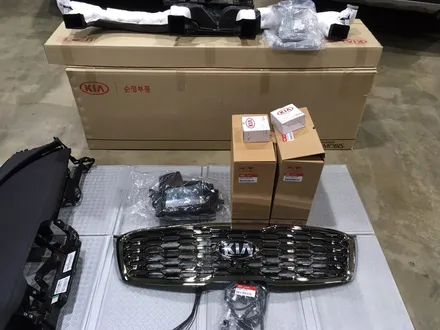

시공에 사용될 어라운드뷰, 서라운드뷰 부품들이구요...

​

​

​

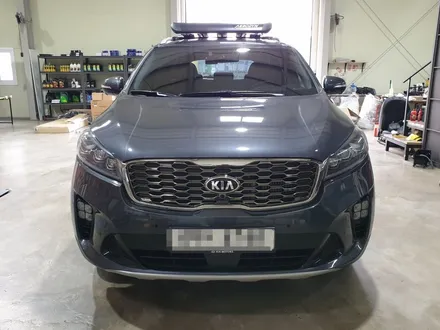

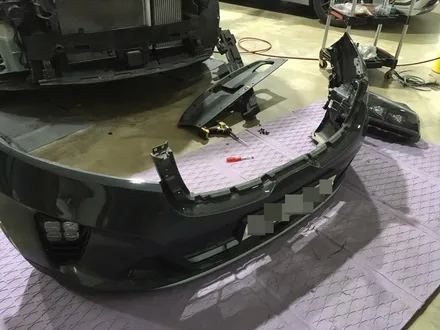

프론트범퍼를 탈거하고 전면그릴을 교체합니다.

​

​

​

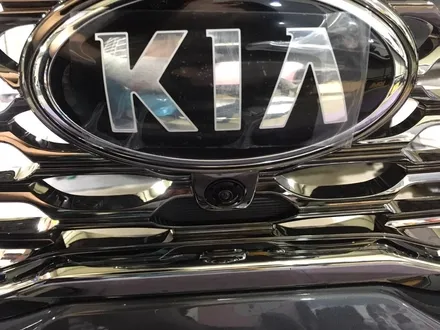

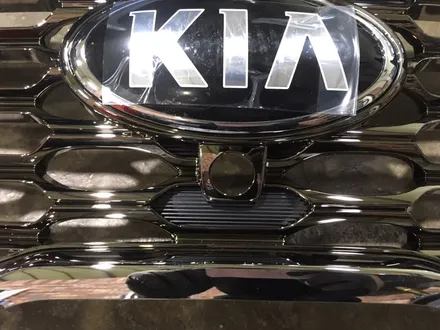

AVM타입의 전방카메라가 있는 2020년형 그릴로 교체하구요...

​

​

​

​

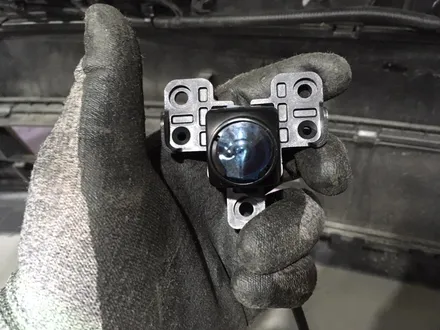

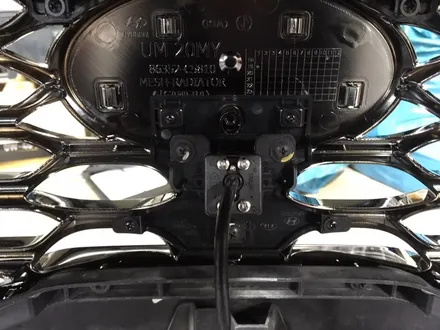

서라운드뷰 작업을 위하여 전방카메라도 장착합니다.

​

​

​

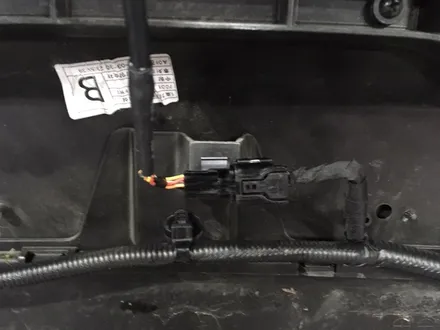

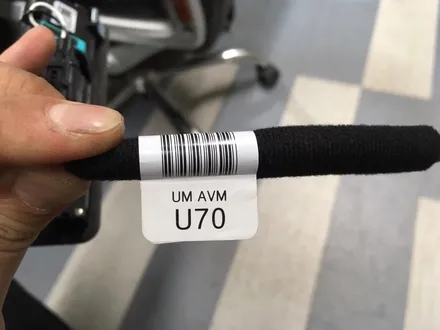

전범퍼쪽 배선은 일대일 AVM타입으로 교환하고

​

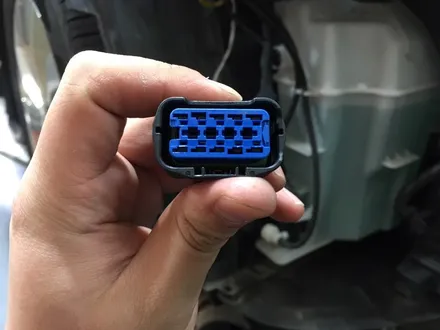

차체쪽 커넥터는 단자를 삽입하여 어라운드뷰 신호선을 연결해줍니다.

​

​

​

​

후방카메라도 탈거하여 PGS타입에서 AVM타입으로 교체장착하구요

​

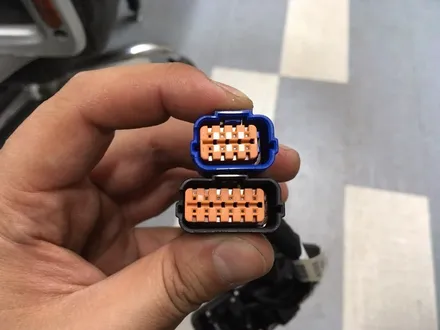

커넥터가 다르기에 커넥터 개조도 필요합니다.

​

​

​

​

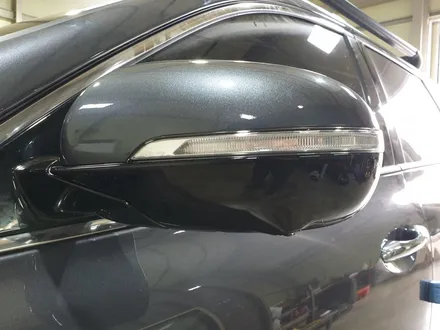

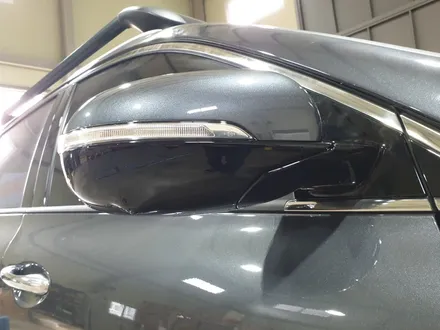

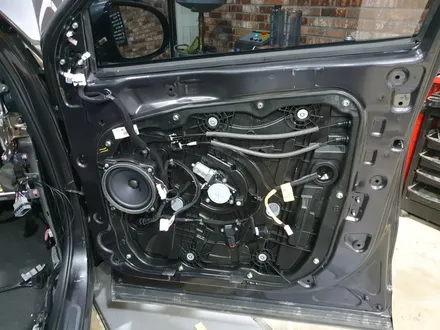

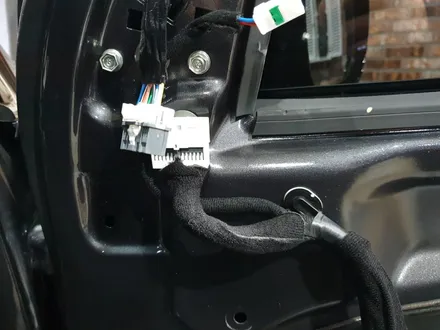

1열 도어내부에서 사이드미러가 카메라 타입으로 교체되기에

​

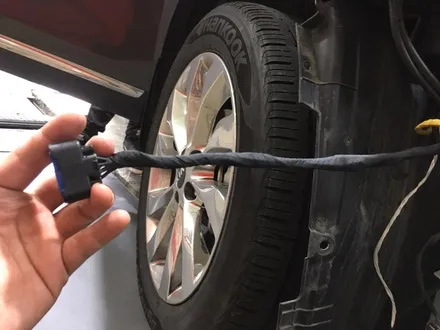

카메라 배선을 추가로 깔아주고 차체쪽 어라운드뷰모듈과 연결해줍니다.

​

​

​

​

모두 공란에 단자를 삽입하여 순정 부직포테잎으로 마감처리하여 정리합니다.

​

​

​

​

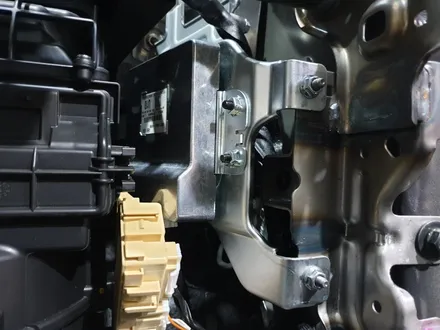

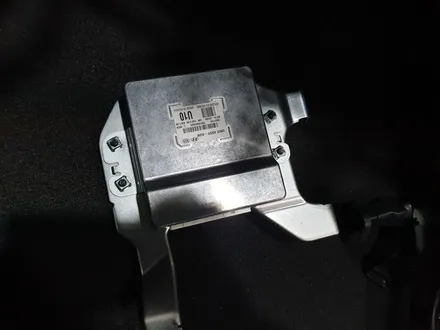

조수석 콘솔함 뒷쪽으로 어라운드뷰모듈을 설치하구요...

​

​

​

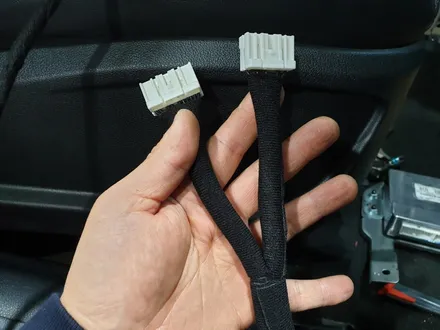

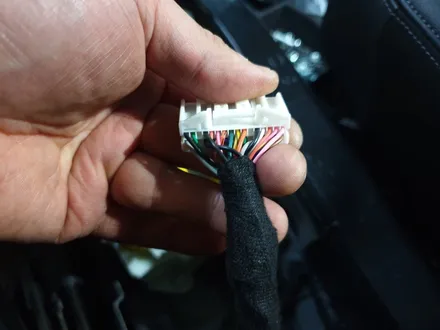

어라운드뷰 모듈에 체결되는 커넥터도 순정으로 준비하여 경로별로 배선을 분리하고 마스킹처리합니다.

​

​

​

​

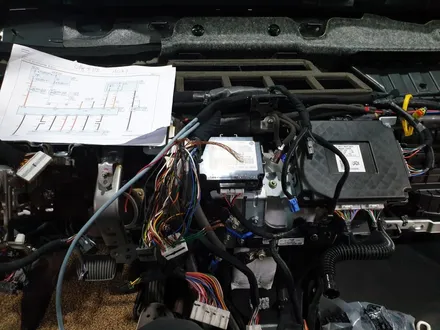

HUD시공과 같이 진행되었기에

​

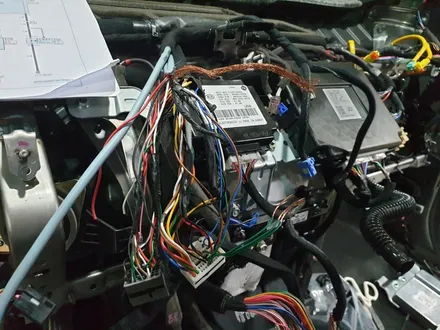

이렇게 대쉬보드를 탈거한체 배선작업이 진행되었구요...

​

​

​

​

네비 뒷쪽으로 어라운드뷰 배선작업이 진행됩니다.

​

​

​

​

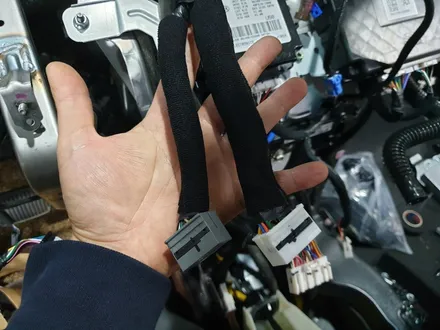

어라운드뷰 스위치쪽 배선작업도 이렇게 마무리됩니다.

​

​

​

​

​

​

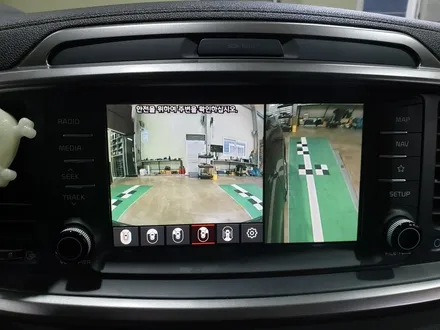

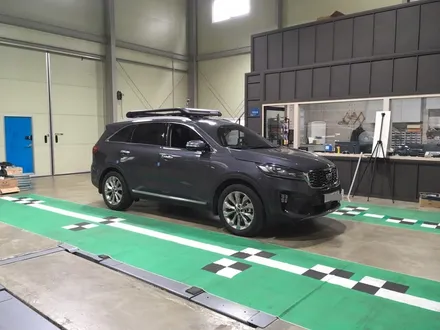

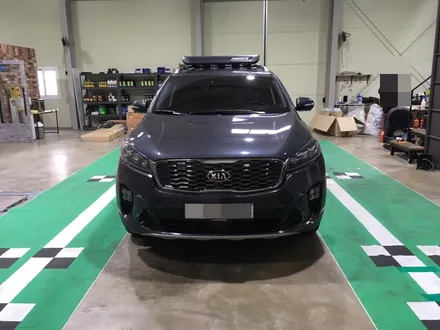

이제 보정판을 어라운드뷰 보정작업을 진행합니다.

​

저희 라인튜닝은 한번의 보정으로 끝내는게 아니라

​

최상의 값이 나올때까지 여러번 재보정을 통하여 라인을 맞춰드리고 있습니다.

​

​

​

​

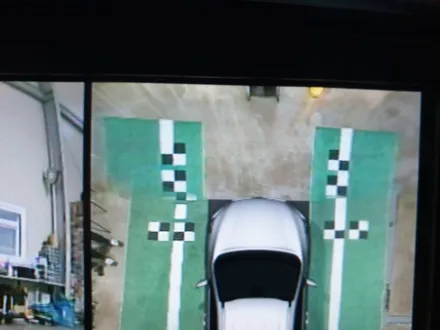

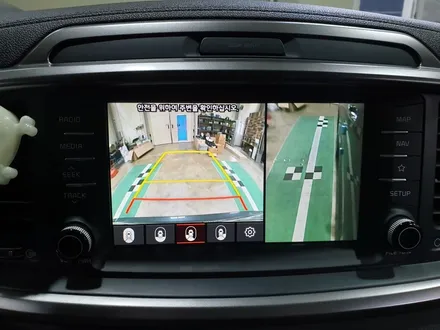

보정전 모습이구요...

​

상당히 삐뚤어져 있습니다.

​

​

혹시 사제그릴이나 그릴교체 시공 받으시면 이렇게 되버리니

​

반드시 어라운드뷰 사양의 차량들은 그릴 교체후 보정작업이 필수입니다.

​

​

​

​

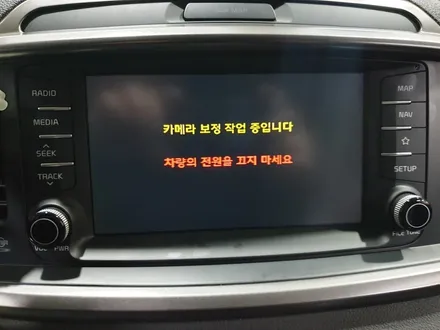

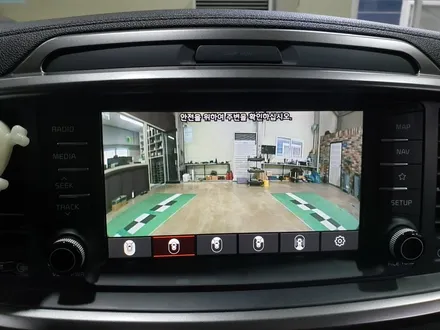

카메라 보정작업이 진행됩니다.

​

​

​

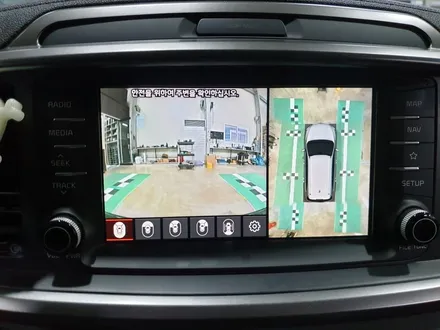

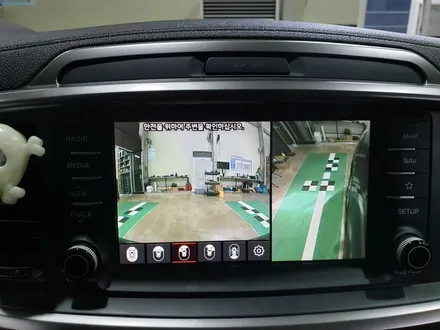

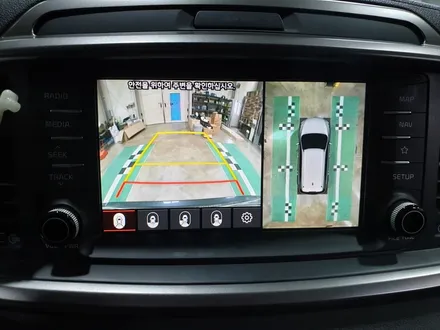

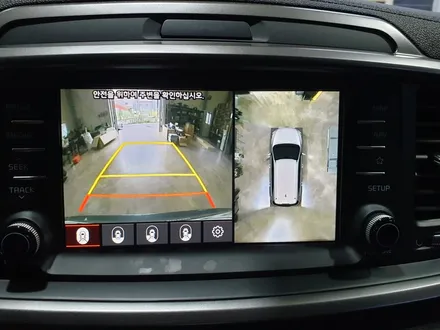

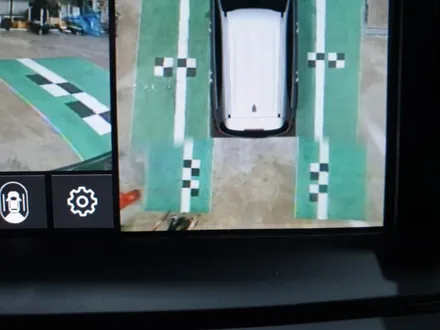

보정 작업이 완료되었습니다.

​

​

​

​

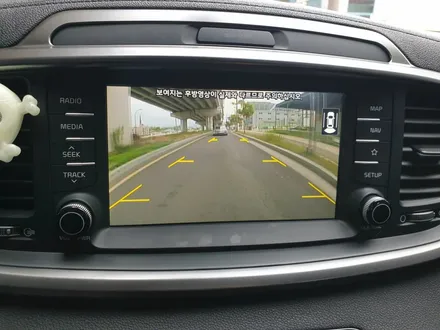

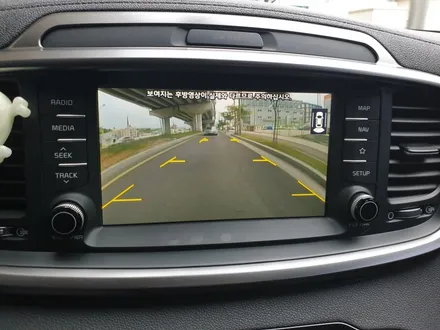

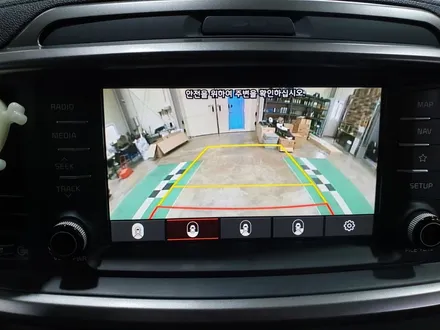

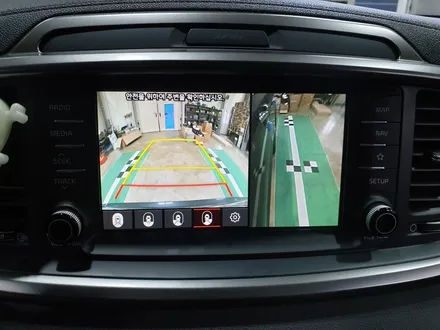

더뉴쏘렌토의 순정 어라운드뷰 시공을 하시면 주행중 리어 후방뷰 기능도 같이 적용되구요...

​

20킬로 이하에서 어라운드뷰 버튼을 누르시면 어라운드뷰로 작동하고

​

20킬로 이상에서 어라운드뷰 버튼을 누르시면 리어 후방뷰 기능으로 작동합니다.

​

​

​

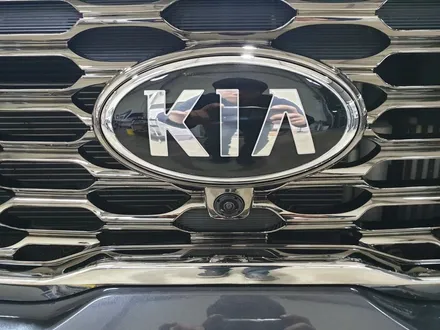

툭 튀어나온 사제보다는 순정이 일치감도 있고 퀄리티도 좋습니다.

​

야간화질도 뛰어나구요...

​

리어후방뷰기능까지 ㅎㅎㅎ

​

​

이상 더뉴쏘렌토 순정 어라운드뷰, 서라운드뷰 시공이였습니다.

​

작업에 대해 궁금하신점은 언제든지 문의주세요

​

감사합니다.

​

​

​

​
