안녕하세요.

이번 주말은 정말 여름이 다가온게 느껴지네요.. 너무 더워요..

엊그제는 쌍용자동차 티볼리 내비게이션 매립의뢰가 들어왔습니다.

쌍용은 대체적으로 신차 출고시에 내비게이션 매립 옵션은 선택하지 않고 출고 하는 분들이 많습니다.

이번에 의뢰 들어온 차량도 신차지만 내비게이션 매립이 되지 않은 차량!

​

​

​

​

​

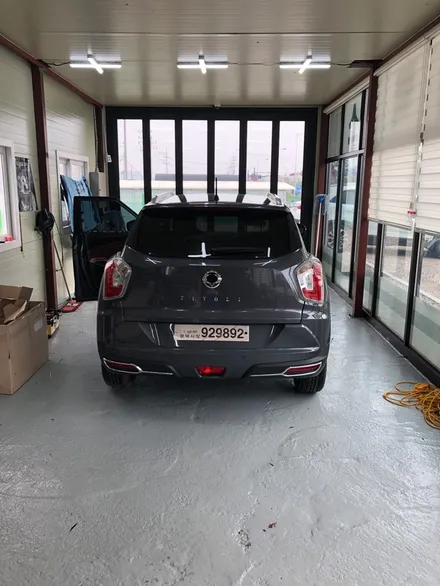

티볼리가 입고 되었습니다.

쓸모없는 내용이지만 영업사원분과 이야기 했을때

티볼리는 여자 고객이 70% 이상이라고 하네요..

역시 쌍용을 먹어 살리는 베스트셀링카!

​

​

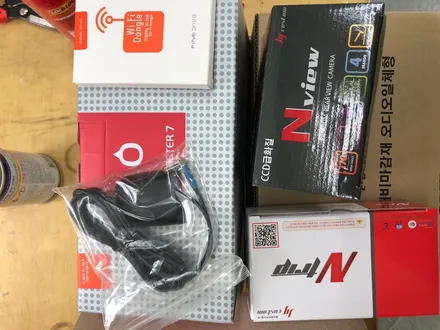

티볼리 구매시 내비게이션 매립 옵션을 선택하지않고 출고 후 용품점에서

개인적으로 매립하는 패키지를 판매한다고 합니다. (차량구매시)

그래서 용품점에선 연장선, 공임 등을 추가하여 장착해드리곤 합니다.

​

​

​

​

​

요즈음 출시되는 차량은 내비게이션 옵션을 선택하지 않더라도

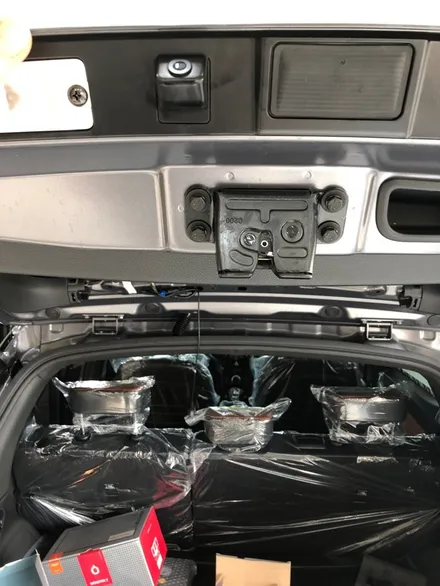

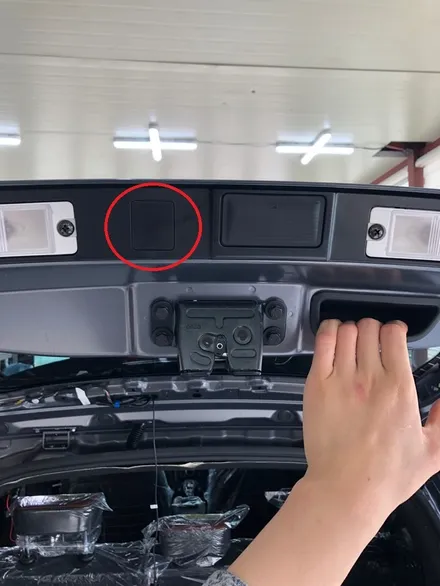

순정 후방카메라가 장착되는 자리는 표시가 되어 있습니다.

따라서 작업하기가 수월합니다.

​

​

​

​

​

​

열심히 장착중인 모습입니다.

제 블로그의 후방카메라 장착글, 내비게이션 매립글을 보면 후방카메라의 장착 요령 및

후진 신호를 어느곳에서 찾는지 나와있기에 해당 내용은 이번 글에서 과감히 스킵!

주의할 점으로는 신차이기 때문에 스크래치와 카메라의 각도 및 카메라 접착부 확인 입니다.

​

​

​

​

​

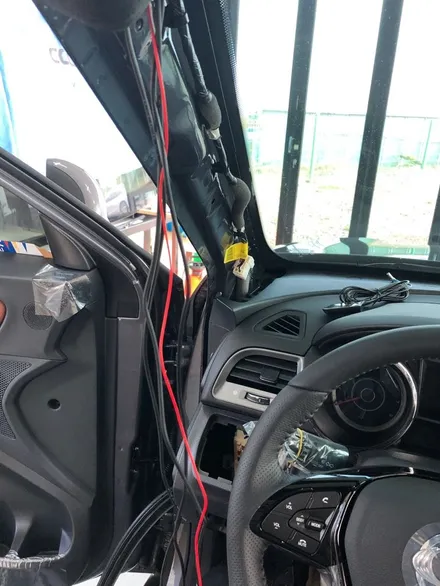

항상 언급하고 글마다 기재하는 내용이지만 배선정리는 촘촘하게 해드리고 있습니다.

어짜피 마감재 등으로 덮히면 보이지 않을 내용이지만

혹여나 누군가 다른 용품점에서 탈거 및 해체 시 작업 용이하게 하기 위해서 이며

저 역시도 추후에 있을 AS를 대비하여 촘촘하게 배선정리를 하는 편 입니다.

(보기에두 좋구요

​

​

​

​

​

​

​

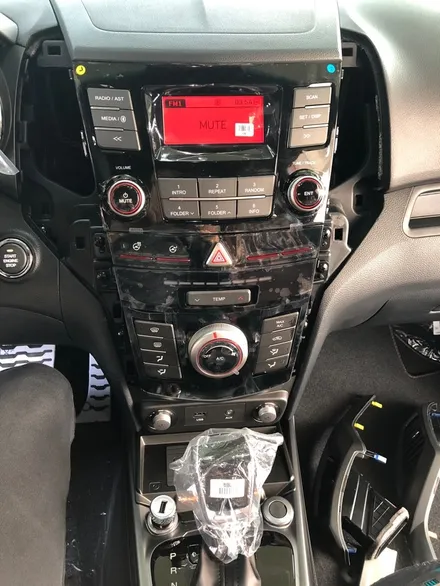

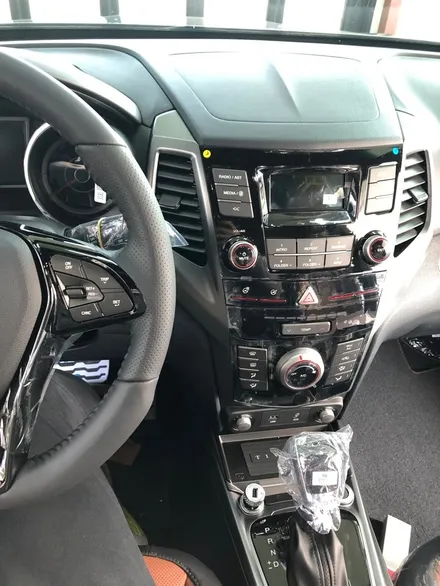

내비게이션이 설치되는 자리인 센터페시아 오디오 자리 탈거 전 사진입니다.

신차인 만큼 스크래치가 나지 않도록 조심조심...

​

​

​

​

​

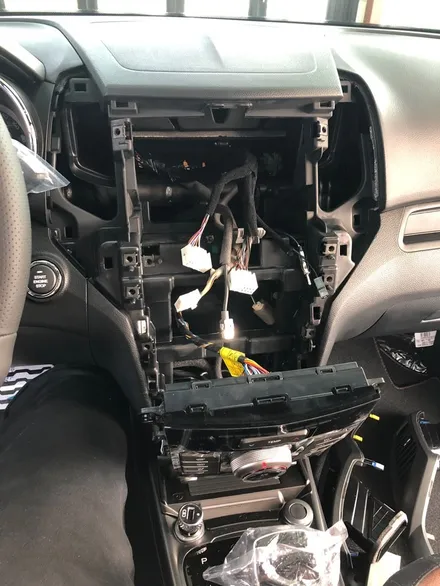

공조기 옆 마감재를 시작으로 오디오를 해체하고 공조기 나사를 풀어줍니다.

공조기를 굳이 탈거할 필요는 없으며 나중에 aux 연장선과 SD카드 연장선 장착을 위해 풀어줍니다.

​

​

​

​

​

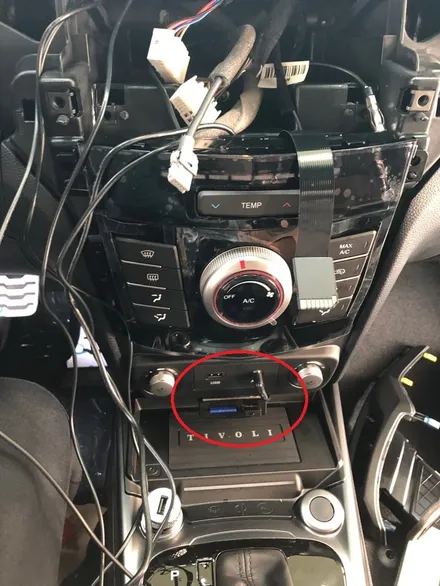

아까 나사를 푼 공조기 뒤쪽으로 SD카드 케이블과 AUX 선을 연결해 줍니다.

혹시나 SD카드 케이블 자리를 손님이 원하는 위치가 있다면 조율합니다.

​

​

​

​

​

​

​

​

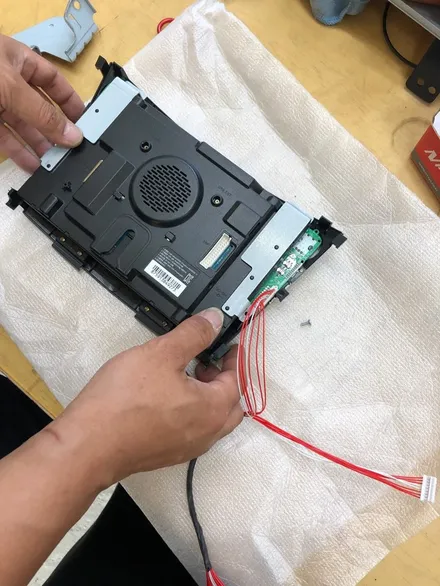

분리한 오디오 앞 판넬을 제거하여 마감재가 장착될 위치를 잡습니다.

추가로 핸들리모컨 트립등도 같이 장착해 줍니다.

​

​

​

​

​

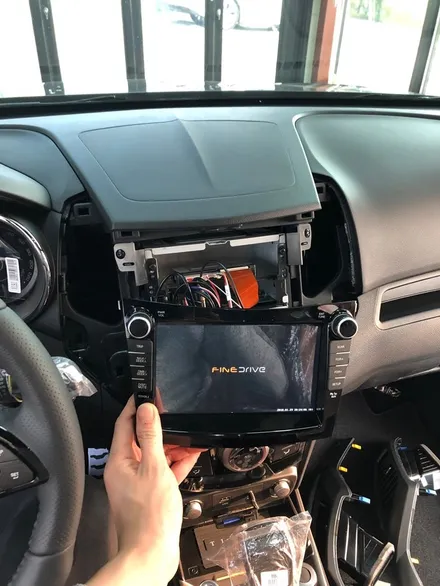

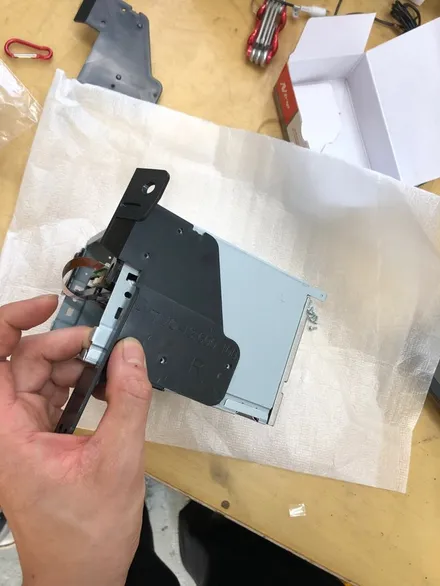

조립된 오디오 및 내비게이션을 순차적으로 조립해 줍니다.

나사를 푼 공조기를 먼저 조립하고 오디오를 조립합니다.

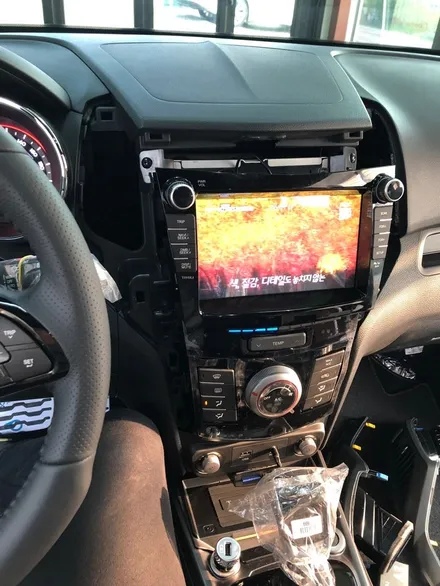

내비게이션에 모든 선을 연결하고 조립 전 최종 테스트를 합니다.

공조기, 마감재의 여러 버튼들, 핸들리모컨, DMB, GPS, 내비게이션 등 모든것을 테스트 합니다.

​

​

​

​

​

​

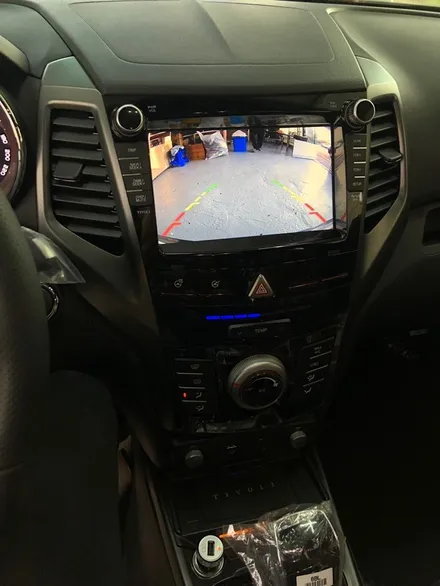

마지막 작업인 후방카메라를 확인하고

기다리신 손님에게 간단한 조작법에 관해 설명드리고

내비게이션 매립 작업을 완료하였습니다.

​
