2014년 BMW528i (F10) 무선 안드로이드오토 & 무선 카플레이 설치 / 서울 구로구 구로동

​

BMW 5시리즈의 6세대 모델인 코드명 F10은 전기형 CIC HU에 아이드라이브 3.0이 탑재 되있었고요 ,

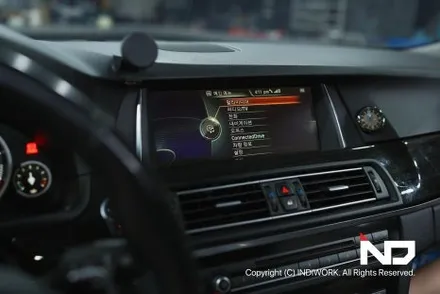

금일 인디웍 게러지에 카플레이 설치를 위해 입고된 2014년식 5시리즈는 후기으로 NBT HU에 아이드라이브4.0이 탑재 되어

블랙컬러와 레드컬러의 깔끔한 조합으로 이전 CIC UI 보다 시인성도 좋아지고 세련된 User interface를 보여줍니다.

​

물론 , 깔금해지고 시인성이 우수해진 부분이 자체 순정 내비게이션의 개선으로 이어 지지 않았다는 점은 아쉽지만,,,

애프터 마켓에서 제공 하는 카플레이 & 안드로이드 시스템 설치로 얼마든지 최신 트렌드에 부합하는 인포 시스템을 빌드 할수 있답니다.

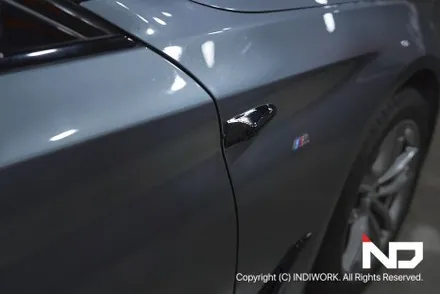

BMW F10 후기형 528i

​

2014년 F10 후기형 528i 는 2.0리터 4기통 엔진에 터보 차져를 적용해 , 출력을 245마력까지 끌어 올리며

운전의 재미 라는 BMW 고유의 특성을 잘 보여 주었고요 .

F10 전기형과 비교 했을때 헤드 램프와 테일 램프의 외적인 변화와 내부 인포 시스템을 NBT-HU으로 변경하고

아이드라이브 4.0 (터치인식패드 다이얼) 적용하면서 보다 세련된 인테리어적 요소를 보여 줍니다.

​

​

INSTALLATION

​

​

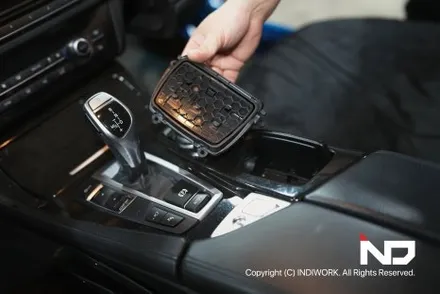

* BMW F 바디 계열의 고질적 불량 센터 콘솔 재털이 케이스

​

재털이 덮개가 닫히지 않고 언제나 열려 있답니다.

한 차를 오래 타고 다니다 보면 이런 사소한 파츠쪽 문제가 생기곤 하는데요 , 특히 BMW F 바디의 재털이는 덮개가 닫히지 않는 문제를

정말 자주 보게 되는데요 , 이런걸로 구지 정식 서비스 센터에서 정품으로 교체 할 필요는 없을것 같습니다.

정식 서비스 센터의 정품 부품 가격이란..... 참...

​

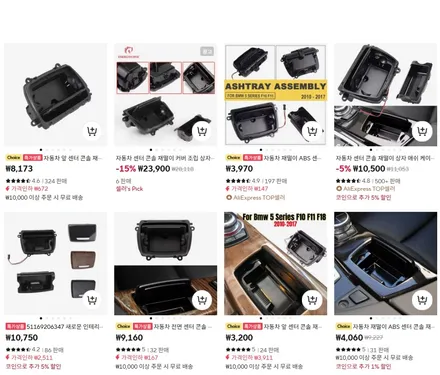

BMW 순정 재털이와 호환 되는 파츠가 알리 에서 찾아 보면 가격이 만원 정도 ... 배송비 무료도 후덜덜 ..... 알리의 배송 시스템이란...참...

약간의 손재주만 있다면 , 직접 DIY에 도전 하기에 난이도 높은 작업이 아니랍니다.

이번에 BMW F10에 카플레이 작업을 의뢰 하신 고객도 재털이 덮개가 안닫혀 알리에서 파츠를 구매해 오셨는데요 ,

카플레이 인터페이스 설치 하는김에 재털이 파츠 교체를 정중히 부탁 하셔서 ..

재털이 교체 작업을 먼저 진행 했습니다.

​

아이드라이브 컨트롤러와 파킹 버튼이 집중 되있는 콘솔을 탈거 하여 재털이 파츠만 교체 하면 되는데요 ,

별 렌치만 있다면 그리 어려운 작업은 아닙니다.

카플레이 & 안드로이드오토 인터페이스 SCB-NBT-X 설치에 앞서 재털이 교체 먼저 완료 ! 이제 재털이 덮개가 잘 닫혀요 ^^;;

​

​

그리고 , SCB-NBT-X 설치를 위한 탈거 및 배선 작업이 진행 됩니다.

BMW NBT HU 전용 카플레이&안드로이드 오토 인터페이스 SCB-NBT-X 는 차량 전장용 커넥터인 쿼드락 타입으로 플러그 앤 플레이 방식으로

전원, CAN BUS , AUX , 마이크, LVDS 영상선 까지 한방에 연결되는 구조 여서 순정 배선이나 순정 커넥터에 아무 손상 없이 작업이 됩니다.

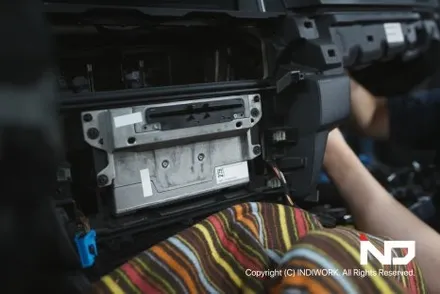

LVDS 영상선은 순정 스크린과 연결이 되고 , 파워 캔 배선은 쿼드락 형태로 헤드유닛에 연결이 되기 때문에

순정 스크린과 헤드유닛의 탈거가 이뤄지고요 , 인터페이스 본체가 자리할 공간을 확보하기 위해 조수석 글로브 박스가 탈거가 됩니다.

각각의 연결되는 배선과 커넥팅 되는 부분은 흡음 테이프와 흡음패드를 이용한 마감으로 내부적으로 잡소리가 날 소지를 미연에 방지합니다.

​

Carplay & Andrdoi Auto

작업이 완료되면 최종 TEST 단계를 거칩니다.

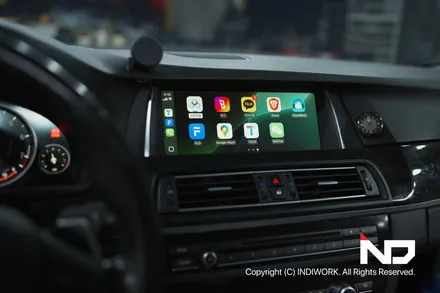

순정 아이드라이브 화면 상태에서 컨트롤러 쪽 MENU 버튼을 길게 2초간 눌러주면 카플레이 스크린 모드로 스위칭 되며 ,

순정 아이드라이브 화면 제어 하듯이 동일하게 아이드라이브 컨트롤러를 활용해 카플레이 쪽에서 지원하는 앱을 제어하는 ..

그야말로 순정 컨트롤 방식의 카플레이 시스템 .

BMW F10 의 순정 스크린은 1,280X480 해상도 , 설치된 카플레이 인터페이스 출력 해상도 역시 1,280X480 그래서 정비율로 출력되는

카플레이 UI는 전혀 왜곡 되어 보이지 않습니다. " 원해상도 , 정비율 "

​

간혹 , 800X480 해상도만 지원하는 카플레이를 좌우로 쭈욱~ 늘려서 BMW 순정 모니터에 강제로 맞춰 넣은 케이스도 보곤 하는데요 .

이경우 카플레이 아이콘이 좌우로 쭈욱 늘려져 서 아주 아주 보기 싫지 말입니다.

​

​

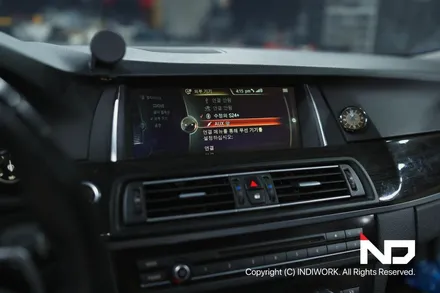

카플레이에서 출력되는 음성은 차량 AUX 채널을 선택했을때 출력이 되며 ,

차량 블루투스를 이용해 카플레이 음성을 출력하는 옵션도 추가로 지원 합니다.

​

또한 단순히 카플레이와 안드로이드 오토 만 지원하는게 아니라, 추가적으로 확장할수 있는 멀티 기능들이 탑재되 있는 SCB-NBT-X 입니다.

​

​

Ex1) 카플레이&안드로이드 오토 터치 컨트롤을 위한 정전식 터치 패널 연동

Ex 2) 디지털 사이드뷰 카메라 연동 ( 순정 후방 카메라가 있는 경우에만 사용가능)

​

​

​

​

​

그리고 , 당연한 얘기지만 ,, 이 모든 멀티 미디어 기능을 다 적용한다 해도 BMW의 순정 기능은 모두 기존과 같이 사용 됩니다.

​

​

​

​

​

유선 연결뿐 아니라 무선 연결을 지원 하기 때문에 무선 카플레이 , 무선 안드로이드 오토 구현도 가능합니다.

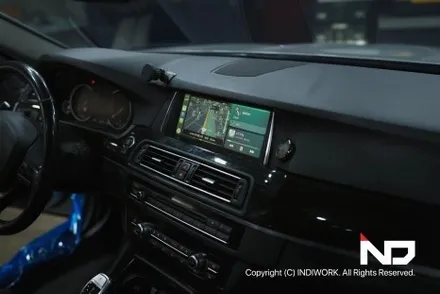

SCB-NBT-X 설치로 얻을수 있는 가장 큰 장점은 스마트폰과 별개로 넓직한 순정 스크린에 카플레이 스크린을 출력 하여 모니터링 하면서 익숙한 차량 컨트롤러 ( 아이드라이브 컨트롤러) 를 활용해 제어 할수 있게되고 , 카플레이에서 지원하는 네비게이션 앱 즉 티맵, 네이버지도, 카카오네비 등의 안내 멘트와 뮤직앱에서 플레이되는 음악들을 차량 스피커로 빵빵 하게 청취 할수 있게 된다는 점일겁니다.

차량 순정 마이크를 통한 음성 인식 기능 역시 백미,

SIRI , 오케이구글 , 티맵의 NUGU 등 ,,, 음성 인식 기능을 적극 활용 해보세요 ,

그냥 카플레이 인터페이스를 하나 설치 했을 뿐인데 , 스마트함이 뿜뿜 !

​

​

2014년식 차량이지만, 요즘 신차들 하나 부럽지 않게 카플레이 , 안드로이드 오토를 사용하게 되었습니다.

독일 순정 네비게이션을 순정 컨트롤러로 조작 하다가,,,하다가,,,,하다가 지쳐서 스마트폰을 거치대에 올려 놓고 스마트폰에서 출력 되는 작은

네비 안내 음성에 의지 했던 과거는 잊어주세요 .

​

​

​
