안녕하세요 제주 플레이앤드입니다..

​

오늘은 렉스턴 스포츠 차량에 어라운드뷰를 시공해보았습니다..

제품은 이미지 넥스트사의 옴니뷰 제품으로

에프터마켓용 어라운드뷰 중엔 최고의 제품이랍니다..

렉스턴 스포츠의 경우 차량의 크기가 워낙에 크다보니 사각지대가 많아

어라운드뷰가 필수가 되어버리고있답니다..

​

그래서 렉스턴에 옴니뷰를 시공합니다..

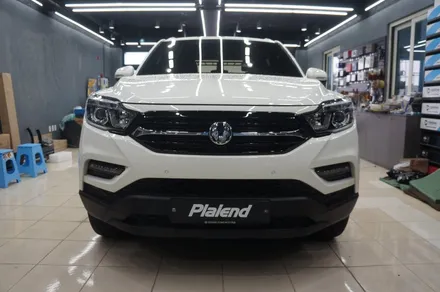

오늘 시공에 들어갈 렉스턴 스포츠 차량입니다..

안개등도 G4렉스턴의 LED 램프로 교체가된 차량이죠..

​

시공을 위해 사전에 상담후 예약을 해주시고 방문해주셨네요..

​

우선 시공전의 모습을 보여드립니다..

전면 그릴부분엔 카메라가 없는 모습이죠..

​

그리고 사이드미러 하단에도 카메라가 없는것을 확인할수있습니다..

​

그리고 후면엔 후방카메라가 적용이 되어있습니다..

옴니뷰 시공시 후방카메라는 교체가 될 예정이죠..

​

그리고 쌍용 순정의 네비가 적용된 9.2인치 디스플레이 모델이며

옴니뷰 시공시 별도의 인터페이스가 적용이 되어야 합니다..

후진시에도 후방카메라만 작동이 되는 모습이며

옴니뷰 시공시 차량의 360도 전체를 확인하실수있게 됩니다..

​

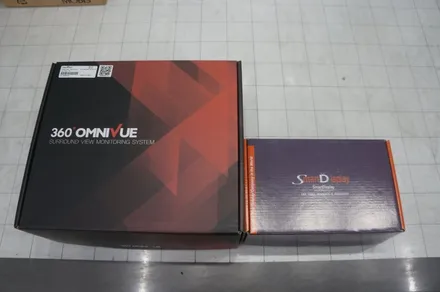

시공에 들어갈 옴니뷰 (어라운드뷰)와 인터페이스(순정화면 연동) 입니다..

네비게이션이 순정이 아닌 사제의 경우 인터페이스가 필요하지않지만

순정의 경우 순정화면에 연동을 해야하기에 필요하답니다..

​

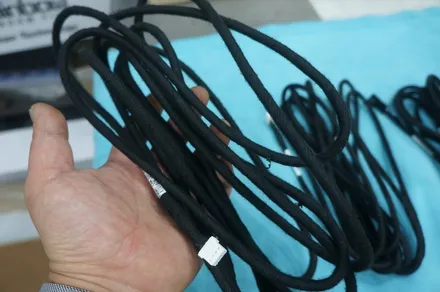

시공전 모든 배선을 흡음테이핑을 합니다..

어라운드뷰는 많은 배선이 들어가기에 흠음테이핑을 하여 잡소리를 미연에 방지하고

최대한 깔끔하게 시공하기위함이랍니다..

​

그리고 하나씩 카메라를 이식합니다..

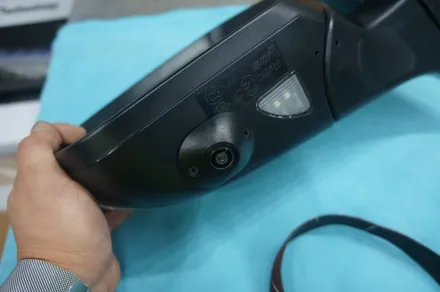

사이드미러 하단에도 메뉴얼대로 설치를 합니다..

​

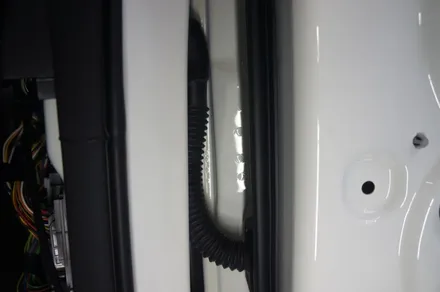

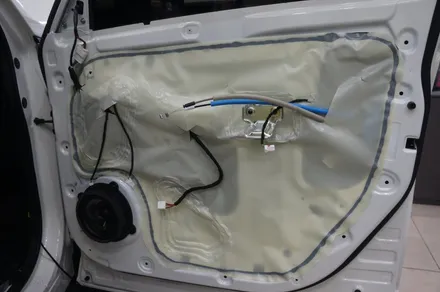

그리고 카메라 배선작업도 이루어 집니다..

최대한 깔끔하고 추후 정비시에도 탈부착이 쉽도록...

​

그리고 배선이 전혀 보이지 않게

순정의 배선라인을 따라 시공에 들어갑니다..

옴니뷰 시공은 얼마나 배선작업을 깔끔하게 시공하느냐에 따라 퀄리티가 달라진답니다..

꼼꼼하게 배선작업을 하면 당연히 시공시간이 길어지는것은 당연하겠죠..

​

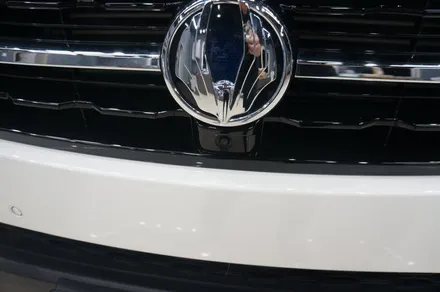

그리고 전방카메라의 시공후의 모습입니다..

전방센서 시공시 홀가공의 노하우로

카메라 홀가공도 순정스럽게 깔끔하게 시공하였습니다..ㅋ

​

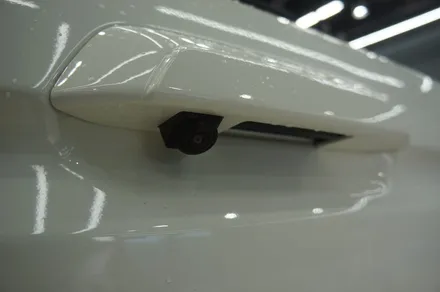

그리고 기존의 후방카메라를 떼어내고

옴니뷰 전용 후방카메라로 교체도 진행이 되었습니다..

이날 정신이 없었는지 시공 과정의 사진은 거의 없네요...ㅜㅜ

​

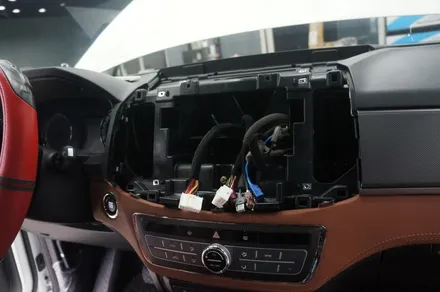

그리고 순정의 네비게이션을 탈거합니다..

​

순정의 디스플레이에 어라운드뷰 화면은 연동시켜줄

인터페이스 작업을 진행후 조립~!!

​

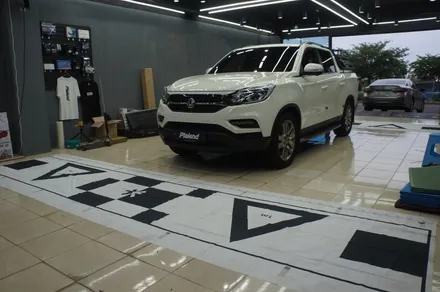

그리고 가조립후 공차보정을 진행해야합니다..

4개의 카메라를 하나의 영상으로 만들어주는 작업이죠..

​

어라운드뷰는 잘되는거 같은데

바닥의 보정판을 보면 삼각형의 꼭지점이 맞지않는것을 확인할수있습니다..

​

그럼 공차보정을 진행합니다..

4개의 카메라의 이미지를 찰영하여

별도의 컴퓨터 프로그램밍을 하여 카메라의 각도를 맞추어주어야하죠..

​

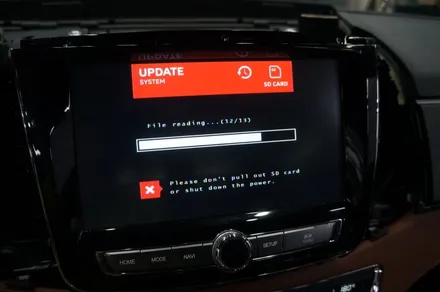

프로그래밍한 파일을 옴니뷰에 다시 업데이트를 진행합니다..

​

업데이트를 진행후의 모습입니다..

보정판의 삼각형이 정확하게 일치하여

4개의 카메라 영상이 완벽한 하나의 영상으로 만들어졌습니다..

​

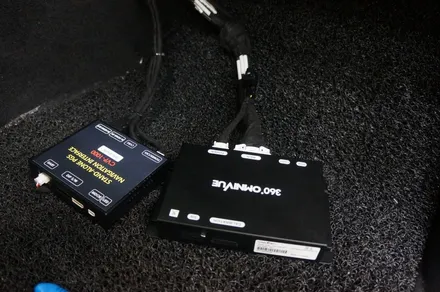

그리고 옴니뷰와 인터페이스를 동승석 하단에 보이지 않게

설치를 하여 마무리를 합니다..

모든 배선은 흡음 테이핑을 진행하며 최대한 깔끔하게 시공을 원칙으로 합니다..

​

다시 한번 보여드리면

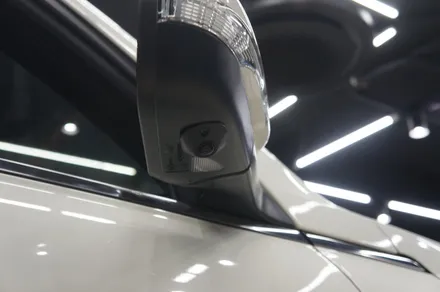

어라운드뷰의 카메라는 이렇게 설치가 됩니다..

​

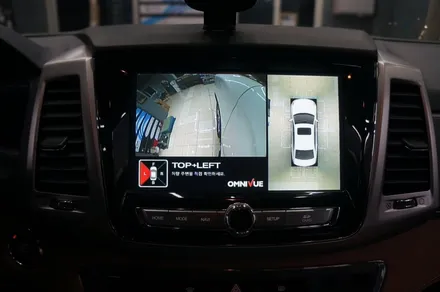

그리고 카메라 프론트와 사이드 뷰 영상입니다..

여러가지의 뷰모드를 가지고 있어 원하는 카메라의 뷰를 확인할수있습니다..

​

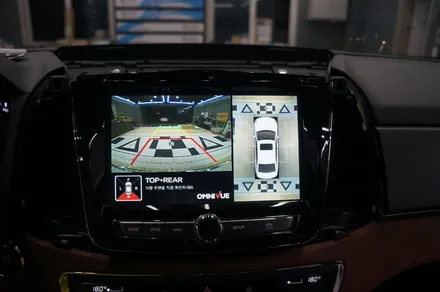

이건 리어 뷰의 모습이구요..

보통 후진시에 보여질 화면이죠..

​

뷰모드를 바꾸는 방식은 스위치를 이용할수도 있으며

네비 화면을 터치하여 변경도 가능하답니다..

​

이로써 렉스턴 스포츠의 어라운드뷰 (옴니뷰) 시공이 완료가 되었습니다..

옴니뷰는 꼼꼼한 시공을 위하여 여유있게 맡겨주시는것을 추천드립니다..

대형 차량에 필수품이되어버리는 어라운드뷰 시공으로

더욱 안전하게 드라이빙을 즐길수있습니다..

​
