2012년 BMW 520d 애플카플레이 & 안드로이드 오토 빌드 업 ! / 서울 구로구 구로동

​

BMW 520d

코드명 F10 , BMW 520d는 2010년 독3 프리미엄 브랜드 중 가장 먼저 대중화 시장을 개척한 모델입니다.

BMW 520d는 디젤 엔진으로 엄청남 연비와 가격 경쟁력으로 맣은 지지를 받았던 차량 인데요 .

당시 , 독3사 차량들을 모두 통틀어 도로에서 가장 많이 볼수 있었고 , 큰 인기를 구가하더 520d 입니다

​

처음 출시 당시 독일 순정맵이 기본 옵션으로 탑재가 되어 출고 되면서 , 애프터 마켓 시장은 끝날줄 알았지만...

이게 왠걸 , 순정 아이드라이브 컨트롤러를 조작하여 사용 해야 하는 독일 순정 맵은 생각 보다 편하지 않았고 , 이로 인해

애프터 마켓의 국내 터치 네비게이션 수요가 급증 하게 되면서 오히려 셋탑 제품과 비디오 인터페이스 , 그리고 터치 패널의 판매 및 장착

폭증으로 수입차 네비게이션 애프터 시장은 제2의 전성기를 맞이 하게 되는 계기가 되기도 했었습니다.

​

INSTALLATION

​

금일 입고된 2012년식 BMW 520d는 순정 상태로 입고가 되었습니다.

차량이 출고되고 10년이 훌쩍 넘어 주인도 몇차례 바뀌었을법 한데 , 현재 시점까지 순정 상태를 유지하고 있었다는게 믿겨지지 않네요 .

분명한건 2025년 현 시점에서 독일 순정 네비게이션은 무용지물, 언제나 스마트폰을 거치하여 작은 스마트폰 화면에

의지 하여 티맵이나 네이버지도 등을 사용 했었지만,

오늘 작업으로 순정 아이드라이브 컨트롤러 제어 방식의 카플레이 & 안드로이드 오토 시스템이 빌드 될것입니다.

​

​

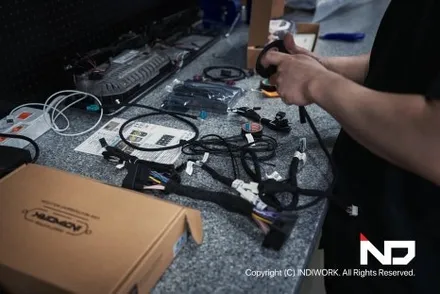

언제나 그렇지만, 해당 차량이 입고 되면 해당 적용 제품의 배선을 천테이프 마감 처리로 작업이 시작됩니다.

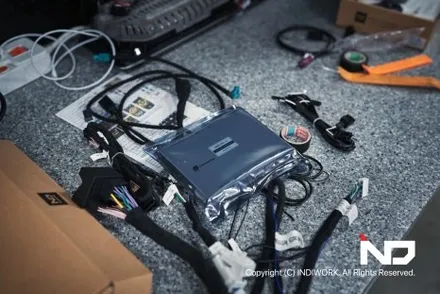

적용될 카플레이 인터페이스 SCB-CIC-X 제품 역시 쿼드락 타입의 Plug & Play 연결방식 이지만 각종 부자재 배선들

즉, LVDS 인아웃 배선 , 마이크 인아웃 배선 , AV USB 케이블 배선 , 3.5mm aux 배선들이 차량 내부에 설치 되어 잡소리를 만들수 있기 때문에

흡음 처리 공정은 몇번을 강조해도 과하지 않을 만큼 중요한 작업입니다.

​

​

​

입고된 2012년 520d는 CIC HU 시스템이며 카플레이&안드로이드오 오토 인터페이스 SCB-CIC-X 설치는

2013년 후기형 520d NBT HU에 비교해서

손이 좀 많이 가고 , CAN BUS DATA 에 따라 와이어링 작업과 딥스위치 세팅이 달라지는 다소 까다로운 편인데요 .

​

쿼드락 타입으로 순정 헤드유닛과 연결되지만, CAN BUS 커넥션이 아이드라이브 컨트롤러에서 이뤄지고 ,

순정 마이트 단 에서 전용 Y 자 케이블로 IN/OUT 시켜 인터페이스 본체 까지 끌고 와 연결 시켜줌과 동시에

AUX 3.5mm 잭도 별도로 차량에 AUX IN/PUT 에 연결 해줘야 정상 동작이 됩니다.

​

2012년 F10 에 카플레이 & 안드로이드 오토 인터페이스 설치시 가장 중요한 포인트는 역시 , CAN BUS와이어링과 CAN SPEED에 따라

달라지는 딥스위치 세팅인데요 ,

BMW F10 2012년식 경우 차량 CAN BUS DATA가 출고 월에 따라 100K 로우 스피드 데이타와 500K 하이 스피드 데이타로 출고

되었었는데요 , 순정 컨트롤러쪽 동작 여부에 따라 CAN BUS 와이어링과 딥스위치 세팅을 수정 해줘야 할 수도 있어 ,

모든 동작을 가조립 상태에서 완벽히 확인 후 작업 마무리를 해야 합니다.

이러한 정보 없이 무작정 기본 와이어링과 기본 딥스위치 세팅으로 조립하여 마무리 하고 테스트를 들어가면

뭔가 동작이 정상적으로 되지 않게 되서 , 작업 마무리를 짓기 힘들게 되는거죠 .

​

Wirelss Carplay

​

​

인터페이스 설치 방식 이기 때문에 장착이 완료 되어도 외관상 달라지는건 없습니다.

설치된 SCB-CIC-X 본체와 각각의 기능들을 담당하는 마이크 배선, AUX 배선, LVDS 배선, CAN BUS 와이어링 모두

내부적으로 감추어져 본연의 역할을 수행 합니다.

​

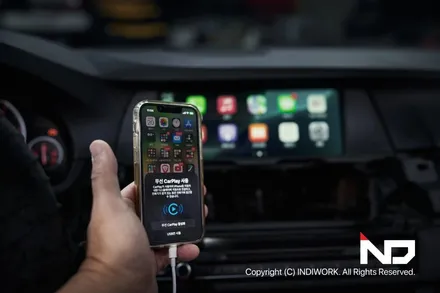

카플레이 음성 출력을 위해 순정 아이드라이브 메뉴에서 AUX 를 선택하고 , 컨트롤러 MENU 버튼을 눌러 카플레이 화면으로 전환시키고

아이드라이브 컨트롤러를 조작하여 카플레이를 제어 하게 됩니다.

​

​

애플 카플레이 플랫폼 에서 허용하는 모든 앱들은 순정 스크린에 정비율 1,280X480 로 출력이 되며 마치 원래 BMW 에 있던 순정기능 처럼

자연스럽게 동작 됩니다.

이로서 10년을 넘게 유지 해왔던 BMW 독일 순정 내비게이션은 바이 바이 입니다.

독일 순정 내비게이션을 대신하여 카플레이로 티맵,네이버지도,카카오네비가 동작이 되며 ,

CD나 라디오를 대신하여 유튜브뮤직, 멜론, 먹스, FLO 와 같은 앱들이 동작이 될것입니다.

차량 컨트롤러 제어에 최적화 된 카플레이 알고리즘으로 동작성에 있어 전혀 부자연스럽지 않으며 , 각각의 앱에서 지원하는

음성인식 기능 역시 순정 차량 마이크를 통해 제어가 됩니다. SIRI 야 ~

​

​

​

& Android Auto

소지한 스마트폰이 안드로이드 폰 인 경우 안드로이드 오토가 실행이 됩니다.

안드로이드 오토 역시 구글에 의해 만들어진 차량용 플랫폼 이기 때문에

순정 아이드라이브 컨트롤러로 조작하는데는 전혀 문제가 없습니다.

다만, 카플레이가 한 영역에서 모든 컨트롤이 가능하게 구성된것 과는 달리 안드로이드 오토는 3영역으로 나눠져 있어 각각의 영역을

이동할때는 조그 컨트롤러를 미는 조작이 추가 되는데요 ,

이부분을 불편하게 생각하신다면 전용 10.2인치 정전 터치 패널 추가 장착으로 해결이 가능합니다.

​

*최신 삼성 갤럭시폰 에서 무선 안드로이드 오토 연결 끊김 이슈가 있는데요 ,

현재 시점으로는 유선 안드로이드 오토로 사용을 권장해드리고, 무선 안드로이드 오토 끊김에 대한 개선은 향후 SCB-CIC-X 쪽 S/W 업데이트

진행이 예정 되있으니 참조 해주세요 .

​

​

​

​

​
