안녕하세요 어라운드뷰 튜닝 전문 업체 부산디팩토리입니다.

오늘은 쉐보레 이쿼녹스 차량의 마이링크 연동 3D 어라운드뷰 장착 포스팅입니다.

​

얼마 전 스마트폰으로 차량 제어가 가능한 쉐비 타운 멀티팩 커넥티드 장착과

증강현실 셋탑 내비게이션 아이나비 X3 장착하시면서 관심을 가지시던 3D 어라운드뷰!!!

​

기존의 2D 형태로 차량 주변 360도 모니터링이 가능하였는데 2D를 넘어 3D로 차량 주변 모니터링이 가능합니다.

초광각 카메라를 이용한 녹화 기능이 내장되어 있어 4채널 블랙박스로도 사용 가능하다는 점!!!

개 이득이죠~~~

​

​

어라운드뷰 시장의 혁명을 일으켰던 옴니뷰!!!

국산, 수입, 군용, 소방차, 카라반, 화물차 등 차종 불문 500대 이상 어라운드뷰 장착 노하우를 보유 중인 부산디팩토리

2D를 뛰어넘어 3D 어라운드 뷰도 부산디팩토리가 앞서갑니다.

​

​

어라운드뷰 시스템은 초광각 카메라 4개를 이용하여 하나의 합성 이미지로 차량을 하늘에서 내려보는듯한 영상을 보여주어

차량 주변 360도 모니터링이 가능한 시스템입니다.

어라운드뷰 시스템은 주행보조/주차 보조 시스템으로 일부 사각지대가 발생합니다.

하지만 같은 제품을 어떻게 설치하느냐에 따라 사각지대가 최소화되며 정확도의 차이를 보이게 됩니다.

카메라의 위치는 차량의 구조에 따라 달라지게 됩니다.

차량의 외관상의 조화도 무시할 수 있는 부분이 아니기 때문에 작업자의 감각이 중요하게 됩니다.

​

전방 카메라 위치 선정에 대해 상당한 시간이 소요되었네요.

카메라 돌출을 최소화하여 이질감 없이 인스톨 되면 고객의 만족도는 더 올라가겠지만

이쿼녹스 그릴의 구조상 카메라가 더 안쪽으로 설치될 경우 수직 화각의 사각지대가 많이 발생하게 되어

전방의 사각지대가 많이 발생하게 됩니다.

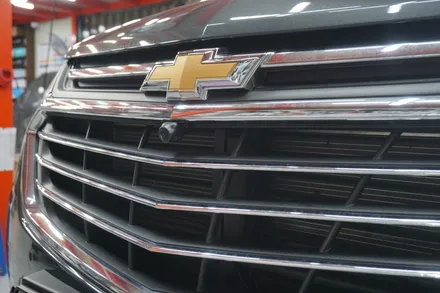

이쿼녹스 어라운드뷰 전방 카메라의 최적의 포지션은 바로 여기!!!

​

​

2개의 카메라는 좌/우 사이드미러 아래 설치됩니다.

사이드미러 내부 구조와 차량 전폭 및 도어 패널 구조 등을 고려하여 최상의 위치를 선정하여 인스톨해줍니다.

차량에 따라 카메라 위치가 틀린 이유는 위와 같은 이유 등이지만

이런 점을 전혀 모르고 인스톨하시는 분들도 많이 계신다는.....

​

​

​

이쿼녹스 순정 모니터 마이링크에 연동하여 3D 어라운드뷰 영상을 보실 수 있게 인스톨하였기에

순정 후방카메라는 더 이상 쓸모가 없어졌습니다.

순정 후방카메라와 어라운드뷰 카메라는 서로 호환이 되지 않기 때문에 추가적으로 후방카메라를 장착할지

기존 후방카메라를 탈거 후 장착할지 결정을 해야 합니다.

이쿼녹스 순정 후방카메라를 분해하니... 공간이 난감합니다.

기존의 작업 데이터도 없기 때문에 무모한 도전? 이 될 수도 있지만

순정 브래킷을 30분 이상 가공하여 순정 카메라 자리에 3D 어라운드뷰 카메라를 이식하였습니다.

마치 순정 같죠?

​

짜잔~~~ 이것은 3D어라운드뷰 전용 컨트롤러!!!

고급 수입차 스타일 디자인으로 차량을 더욱 고급스럽게 만들어주는 3D어라운드뷰 컨트롤러

Push & 다이얼 방식으로 조그만 스위치로 다양한 컨트롤이 가능합니다.

무엇보다도 무선이기 때문에 차량의 손상 없이 원하는 자리에 설치가 가능하다는 점!!!

​

​

인스톨 작업이 끝나면 차량에 설치한 초광각 카메라가 완벽한 3D어라운드뷰 구현을 위한 보정 작업이 남아있습니다.

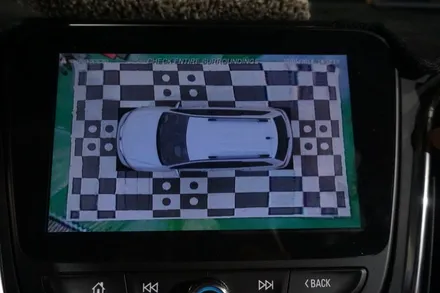

어라운드뷰 장착된 차량 둘레에 전용 보정판을 깔아주고 자동 보정을 실행시켜주면 10초면 보정 끝!!!

고급 수입차에 적용된 3D 어라운드뷰!!!

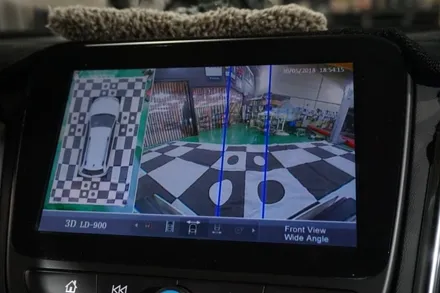

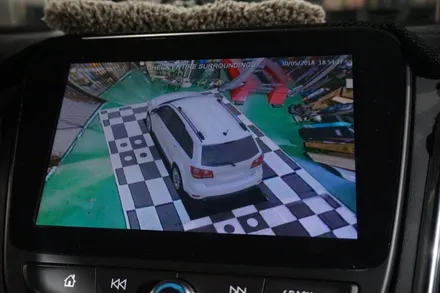

차량을 단지 위에서 쳐다보는 것이 아닌 외부에서 내 차량 주변 360도 모니터링 가능한 뷰 모드입니다.

전용 컨트롤러를 돌려주면 원하는 각도로 차량을 돌려서 보실 수 있습니다.

​

​

​

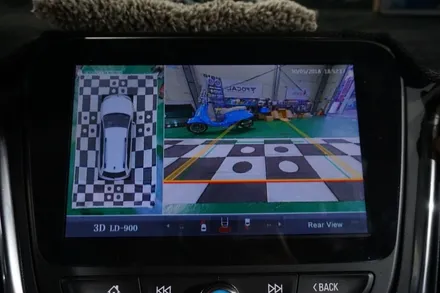

기존의 2D어라운드뷰에 적용되었던 탑뷰 모드

내 차량 바로 위에서 내려보는듯한 뷰 모드로 전체 뷰 모드를 제공합니다.

​

​

3D 뷰 모드 탑뷰 모드 외 9가지 뷰 모드를 제공하여 도로 환경, 상황에 따른 뷰 모드 선택으로 사용자 마음대로 뷰 모드 선택이 가능합니다.

​

​

USB 포트 기본 제공

USB 메모리를 꽂아주시면 주행 중 녹화 기능이 내장되어 4채널 블랙박스로 사용 가능하며

모니터를 통해 영상을 바로 확인이 가능합니다.

사고 발생 시 블랙박스가 촬영하지 못한 사각지대 촬영으로 과실 유무 판단에 유용하시겠죠~~~

​

​

배선 노출없이 이쿼녹스 순정 모니터 마이링크에 연동하여 3D 어라운드뷰 작업이 완료되었습니다.

어라운드뷰 모드에서 턴 시그널 작동시 턴 시그널 연동 뷰 제공됩니다.

​

​
