전방위모니터^^ 싼타페TM 순정 서라운드뷰, 어라운드뷰 무결점 시공

​

​

안녕하세요 라인튜닝입니다.

​

가까운 곳에 계시는 차주님 출고하자마자 바로 예약잡고 어라운드뷰 시공을 맡겨주셨습니다.

​

싼타페TM 어라운드뷰, 서라운드뷰 시공은 다른차와 달리 필요한 부자재도 많구요

​

시공 노하우도 필요하기에 검증된 곳에 시공을 맡기시는게 중요합니다..^^

​

​

​

​

​

​

​

시공을 위하여 준비된 서라운드뷰 부품들이구요...

​

4개의 카메라가 설치되고 스위치와 어라운드뷰 모듈이 필요합니다.

​

​

​

​

​

전면그릴에 전방카메라가 없구요...

​

​

​

​

스위치도 작동 인디게이터 표시가 없는 후방뷰 기능만 적용된 스위치가 적용되었습니다.

​

​

​

​

​

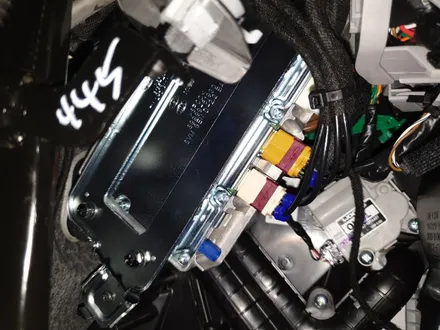

어라운드뷰 기능을 제어하는 어라운드뷰모듈을 정위치에 장착하구요

​

여기서부터 배선라인을 길이와 경로에 맞게 깔아주고 배분합니다.

​

​

​

​

영상커넥터는 파크라 커넥터도 별도로 분리되구요

​

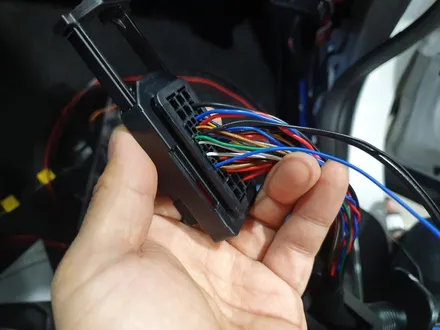

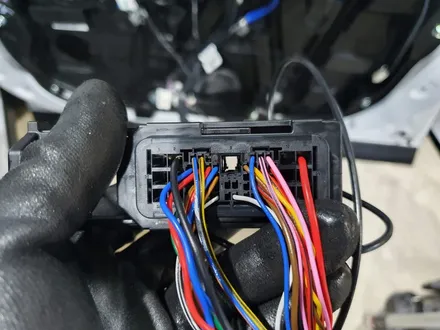

전원 및 기타 배선관련은 24핀 커넥터에 통합됩니다.

​

​

​

​

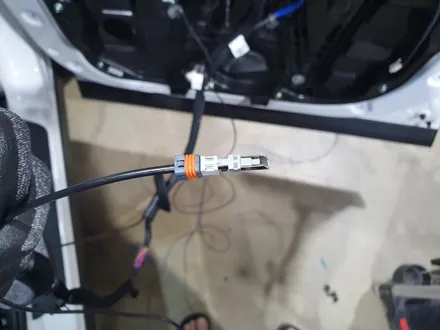

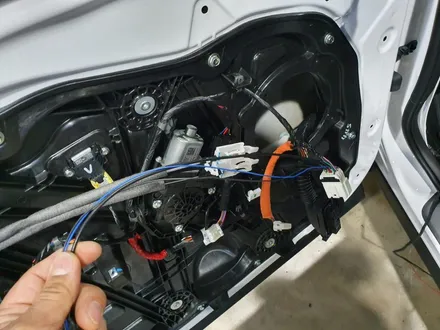

각 도어내부에 영상신호선과 전원선을 깔아주고요...

​

모든 배선은 순정커넥터와 단자로 시공됩니다.

​

​

​

​

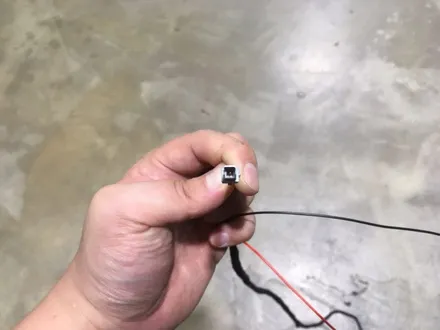

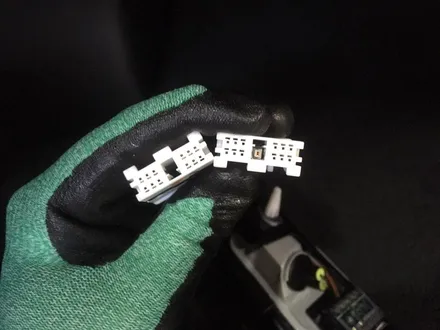

사각 스트레이잭을 커넥터 공란에 삽입하여 시공이 진행되구요...

​

​

​

​

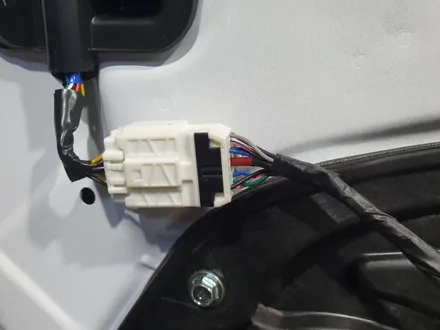

사이드미러와 도어에서 차체로 넘어오고 연결되는 중간 커넥터에 모두 순정방식으로 시공해드리고 있습니다.

​

​

​

​

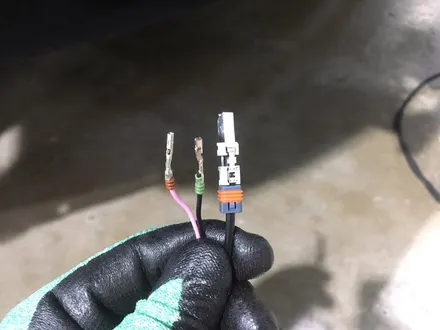

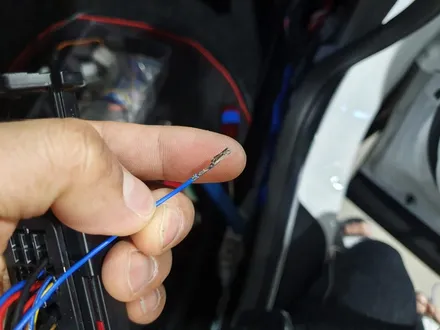

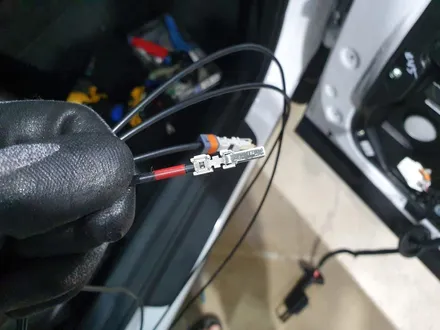

스트레이트잭과 단자 암수핀을 정위치에 모두 삽입합니다.

​

​

​

​

도어내부를 마스킹하여 최대한 작업한 흔적이 없도록 마감처리하여 정리합니다.

​

​

​

​

​

기존 사이드미러를 탈거하구요

​

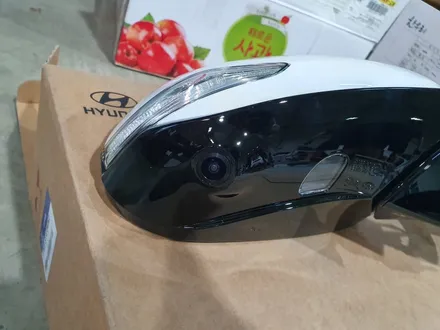

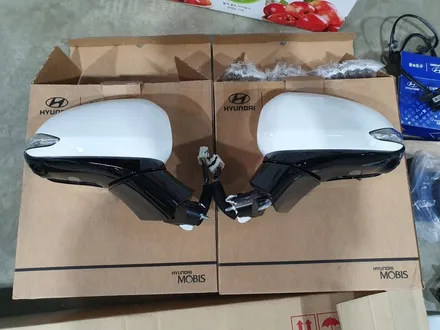

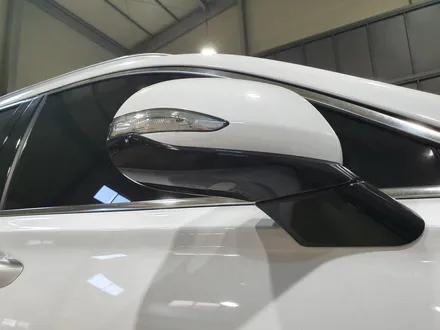

사이드미러도 어라운드뷰 사양으로 교체장착합니다.

​

​

​

​

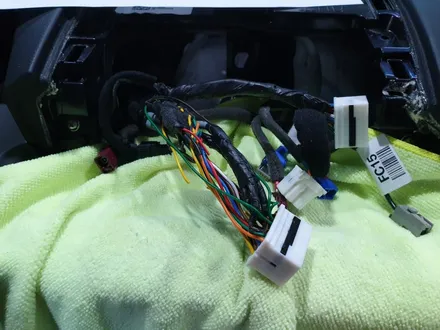

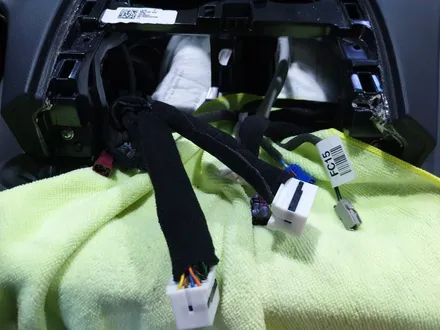

순정네비게이션을 탈거하고 네비 뒷쪽에서 핵심 배선작업이 이어집니다.

​

​

​

​

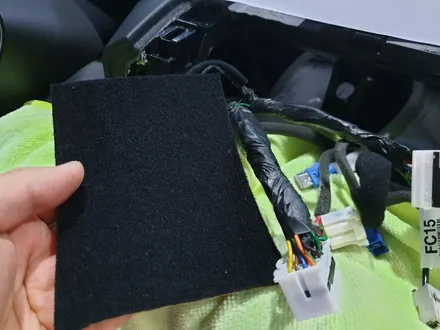

다시 순정 부직포테잎으로 마감처리하여 마무리해주고요 ㅎㅎㅎ

​

​

​

​

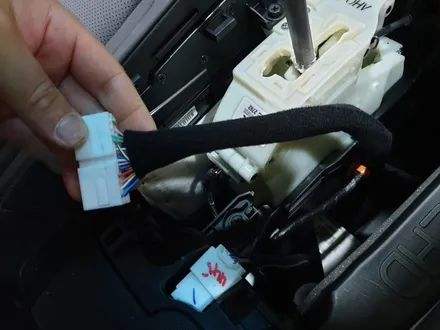

중앙콘솔 스위치쪽도 배선작업이 이어집니다.

​

​

​

​

​

4개의 카메라 영상신호를 이어주는 파크라커넥터에 동축케이블을 삽입하여

​

어라운드뷰모듈에 체결합니다.

​

​

​

​

​

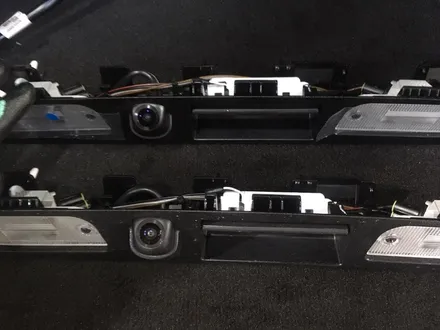

리어카메라도 PGS 타입에서 AVM타입으로 교체장착합니다.

​

카메라 화각이 다르기에 무조건 교체되어야 합니다.

​

​

​

​

기존 쉴드배선의 카메라 영상신호선을 사용하지 않구요

​

동축케이블 배선으로 교체됩니다.

​

​

물론 거기에 걸맞게 스트레이트잭을 삽입합니다.

​

​

​

​

카메라 배선라인도 모두 정리해주고요...

​

​

​

​

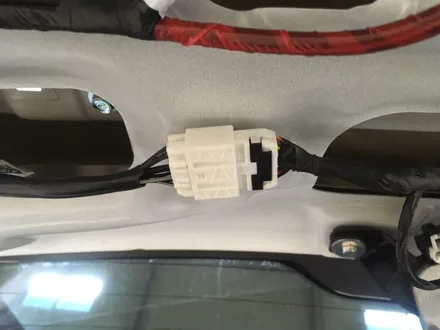

이렇게 순정커넥터로 체결됩니다.

​

​

​

​

​

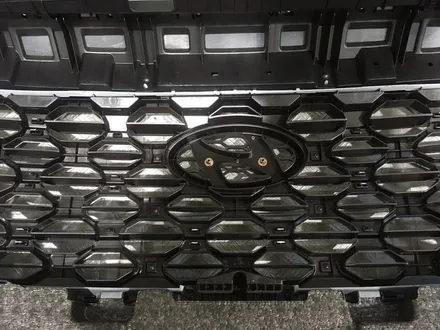

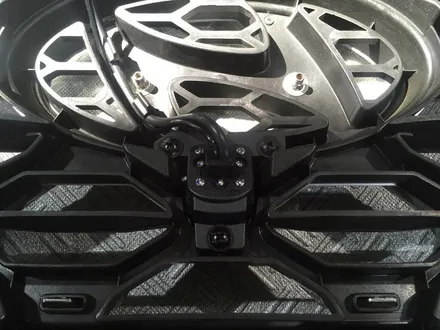

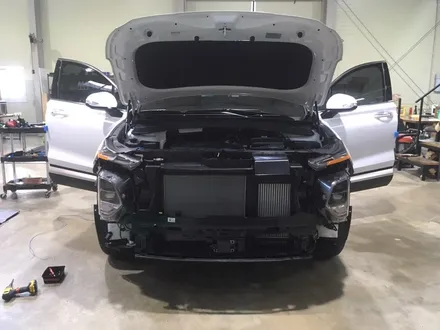

전범퍼를 탈거하고 그릴을 교체하고 전방카메라를 장착합니다.

​

​

​

​

전범퍼 배선은 일대일 교환하고 전방카메라 커넥터를 체결하구요

​

​

​

​

​

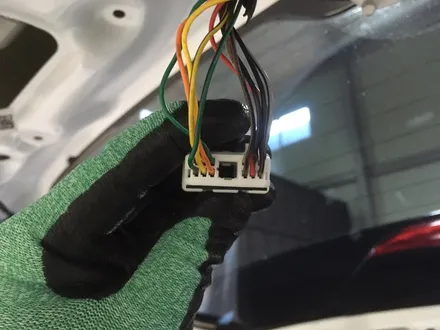

전범퍼와 체결되는 차체쪽 커넥터에 공란도 모두 단자삽입 방식으로 시공됩니다.

​

​

​

​

​

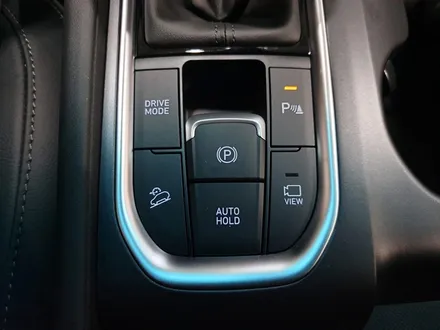

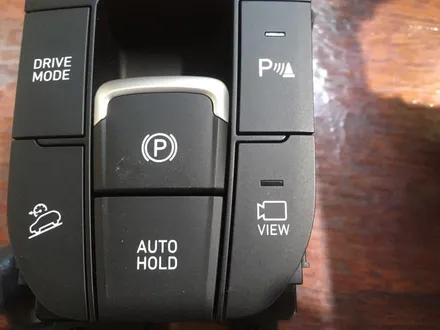

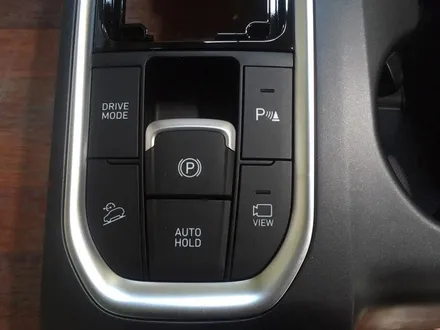

콘솔스위치도 가솔린 풀옵용으로 교체장착합니다.

​

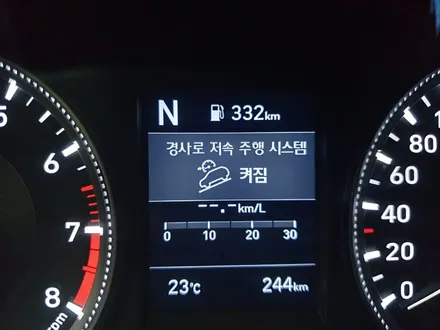

경사로 저속주행시스템도 스위치 교환으로 기능이 활성화됩니다.

​

​

​

​

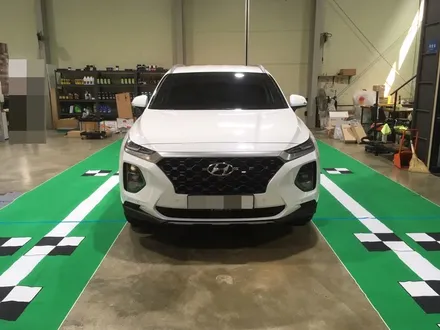

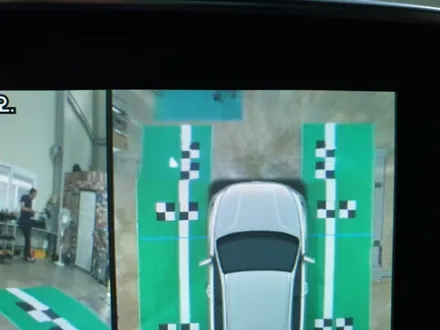

모든 시공을 마치고 보정판을 깔고 어라운드뷰 보정작업이 이어지구요...

​

​

​

​

​

틀어진 라인을 반드시 제대로 잡아주어야 합니다.

​

​

​

​

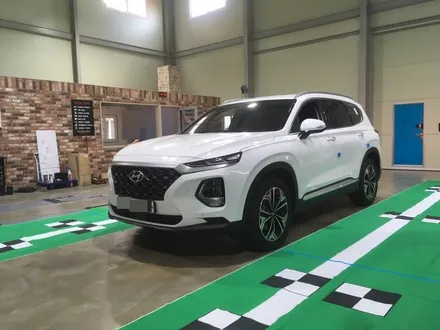

싼타페TM 어라운드뷰, 서라운드뷰 시공이 완료되었습니다.

​

​

​

​

주행중 20킬로이하에서 어라운드뷰 버튼을 누르면 어라운드뷰 기능으로 작동하구요

​

20킬로이상에서 버튼을 누르면 리어후방뷰 기능으로 작동합니다.

​

​

​

​

모든 시공이 완료되었습니다.

​

이제 주차의 달인이 되실 시간이예요 ㅎㅎㅎ

​

​

이상 싼타페TM 순정 어라운드뷰, 서라운드뷰 시공이였습니다.

​

작업에 대해 궁금하신점은 언제든지 문의주세요

​

감사합니다.

​

​

​

​
