안녕하세요 부산디팩토리 입니다.

오늘은 패밀리카 더뉴카니발 차량의 카존 HD 3D 어라운드뷰 장착 포스팅입니다.

​

​

​

HD 화질로 더욱 업그레이드된 3D 어라운드뷰 시스템

녹화 기능이 내장되어 USB 메모리를 사용하면 4채널 녹화가 가능하여

4채널 블랙박스로 사용이 가능합니다.

​

기존의 어라운드뷰 시스템과 같이 초광각 카메라 4개를 이용한 합성 이미지로

차량 주변 360도 모니터링이 가능합니다.

​

3D 어라운드뷰 전방 카메라는 프런트 그릴에 장착해줍니다.

초광각카메라 화각을 최대한 살려 위치를 선정해줍니다.

​

​

​

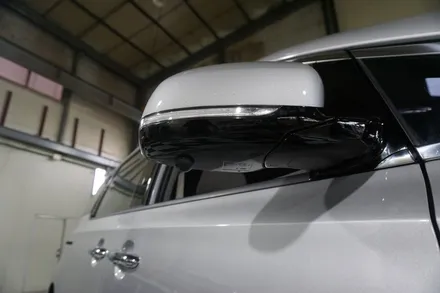

2개의 카메라는 좌/우 사이드미러 아래 시공이 됩니다.

미러 탈거시에도 잘 안 보이는 부분에 흠집이 발생할 수 있기 때문에

마스킹 작업은 필수!!!

이런 점이 매장의 특성을 보여주는 부분입니다.

​

​

​

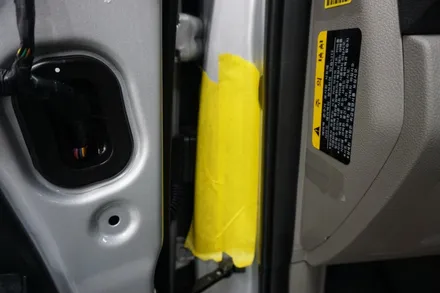

도어 패널로 지나가는 배선은 순정 라인을 통해

배선 노출 없이 시공이 됩니다.

배선을 노출하여 시공 시 진행성 as 발생 확률이 상당히 큽니다.

까다로운 시공이지만 as가 발생하지 않게 시공하는 것이 포인트입니다.

​

​

​

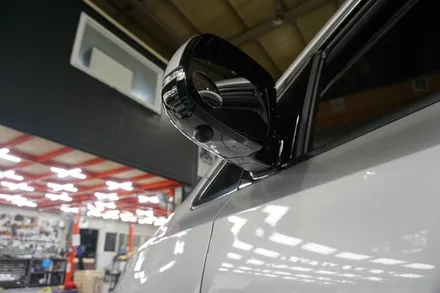

카메라의 위치는 사이드미러 구조를 반영하여 최적의 위치를 잡아줍니다.

화각은 오차 범위 이내 어라운드뷰 장착 메뉴얼에 맞게 인스톨해줍니다.

부산디팩토리는 어라운드뷰 500대 이상 장착 노하우를 보유

옴니뷰 본사 교육을 받은 어라운드뷰 장착 전문 업체입니다.

​

​

​

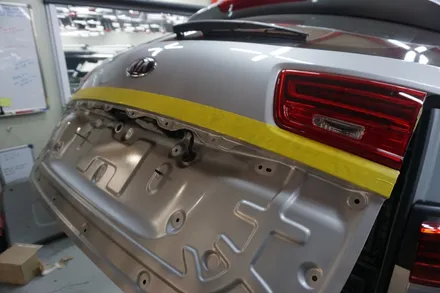

더뉴카니발 순정 모니터에 연동한 3D어라운드뷰 작업으로 기존의 후방카메라 탈거 후

순정 후방카메라 위치에 3D 어라운드뷰 카메라로 교체해줍니다.

오랜 경험과 노하우를 보유하고 있지만 작업 중 흠집이 발생할 수 있는 부분은

빠짐없이 마스킹 작업을 해줍니다.

​

​

​

순정 카메라 자리에 3D 어라운드뷰 카메라가 쏘옥 들어갑니다.

움직이지 않게 견고하게 설치 후 조립해줍니다.

​

​

​

어라운드뷰 작업은 4개의 카메라 영상을 ECU에 입력해주어야 합니다.

순정 라인은 기본! 차량의 여러 곳에 배선이 지나게 됩니다.

배선은 흡음처리하여 잡소리가 나지 않도록 시공을 해줍니다.

​

​

​

​

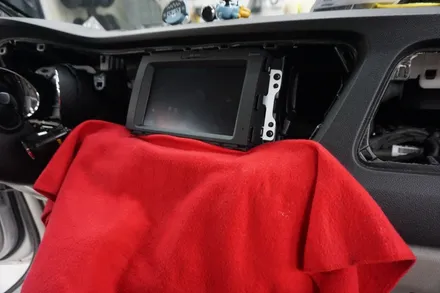

더뉴카니발 순정 내비게이션에 연동하여 3D 어라운드뷰 영상을 보기 위해서는

순정 AVN 탈거 후 전용 인터페이스를 장착해야 합니다.

​

순정 AVN 탈거 시 까다롭고 힘들지만 대시보드가 눌려지지 않게

부산디팩토리 만의 노하우로 시공을 합니다.

일반적인 탈 거시 대시보드 소재가 뭉개져 버리는 문제가 발생합니다.

일반 소비자는 말하지 않으면 잘 모르는 부분이라 많은 업체들이 실수를 합니다.

​

탈거 과정은 다음에 동영상으로 공유해드리겠습니다.

​

​

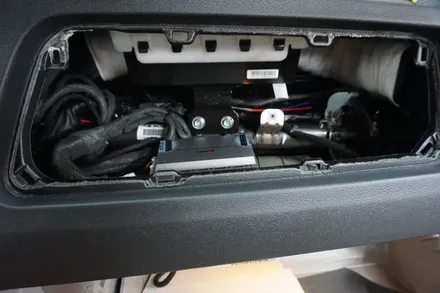

깔끔한 배선 처리 후 3D 어라운드뷰 ECU와 AVM-400A 인터페이스를

보이지 않는 공간에 고정시켜 마무리해줍니다.

3D 어라운드뷰 녹화를 위한 USB 단자는 글로브 박스로 연장하여

운전자가 편리하게 사용할 수 있도록 인스톨해드렸습니다.

​

​

​

​

주행 속도와 상관없이 주행 중 통화 종료 버튼을 2초간 눌러주면

3D 어라운드뷰 영상으로 전환됩니다.

​

추가 옵션으로 순정 어라운드뷰 콘솔 플로워 스위치를 눌러주면 전환이 됩니다.

​

물론 후진 시에는 자동 화면 전환됩니다.

​

​

​

​

3D 어라운드뷰 뷰 모드 전환 스위치는 무선 컨트롤러로 차량의 손상 없이

원하는 위치에 부착하여 사용이 가능합니다.

​

그런데 이 스위치 혹시 순정 아닌가요?

퀄리티가 너무 좋네요~~~~~^^

더뉴카니발이 한 층 더 업그레이드되었습니다.

​

​

​

4개의 어라운드뷰 카메라가 장착되고 나면

차량에 맞게 캘리브레이션 작업을 해줍니다.

​

오토 캘리브레이션 기능이 내장되어 있어 차량에 맞게 패턴을 깔고

컨트롤해주면 자동으로 캘리브레이션을 해줍니다.

​

​

​

차량에 맞게 보정 작업이 끝나면 이로써 어라운드뷰 작업이 완성됩니다.

내 차량에 맞게 카메라 뷰 모드를 수정하여

차량 주변 360도 모니터링이 가능하게 됩니다.

​

3D어라운드뷰는 다양한 뷰 모드를 제공하기 때문에

상황에 맞는 뷰 모드 선택으로 차량의 손상 없이 안전운행이 가능합니다.

더뉴카니발과 같은 미니 벤 차량은 필수 옵션입니다!!!

​

​
