아우디 올뉴Q7 45TFSI 4채널 블랙박스 기능 있는 순정형 어라운드뷰 순정핀 사용하여 깔끔하게 장착하기!!

안녕하세요.

수입차 편의장치 업그레이드 전문샾

진주 오토팩토리 입니다.

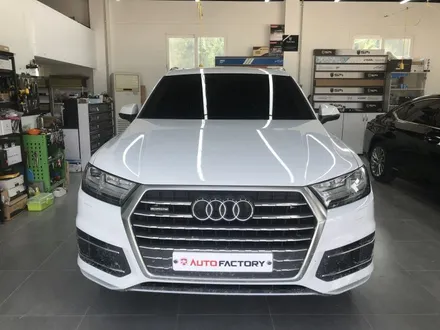

금일은 아우디 올뉴Q7 45TFSI 차량이

출고후 주차하기가 불편하여

순정형 어라운드뷰 설치를 하기 위하여

저희 매장에 방문해 주셨습니다.

타업체에 제품에 대해서도 미리 알아보시고,

저희 매장 제품이 올뉴Q7 전용으로 출시되어

순정에 가장 가깝게 장착 된다는 장점으로 인해

장착하게 되었습니다.

​

모든 전자 배선은 잭바이잭 타입이며,

좌, 우 카메라 역시 올뉴Q7 전용으로

커버를 1:1로 교체 하는 방식입니다.

순정에 구멍을 뚫거나 개조를 하는건 없습니다.

​

​

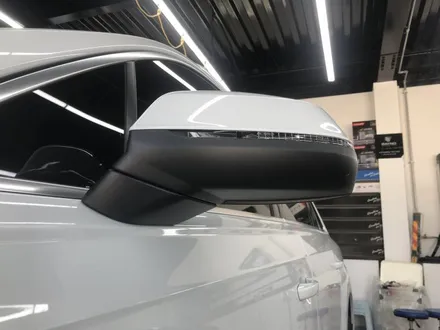

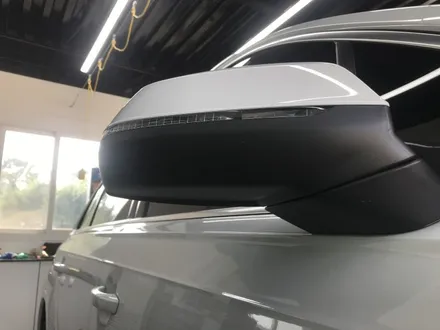

순정 상태의 좌, 우측 사이드 미러와

전방 카메라가 장착된 전방 그릴 입니다.

후방카메라는 순정 카메라에

어라운드뷰 카메라를 이식할거에요~^^

​

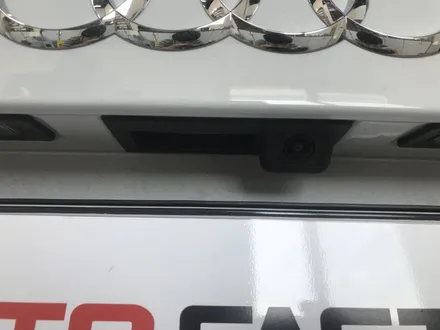

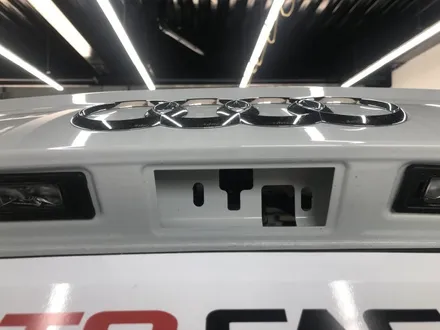

순정 후방카메라를 탈착하여

어라운드뷰 카메라로 교체후 장착 되었습니다.

순정과 틀린게 하나도 없죠??ㅋ

​

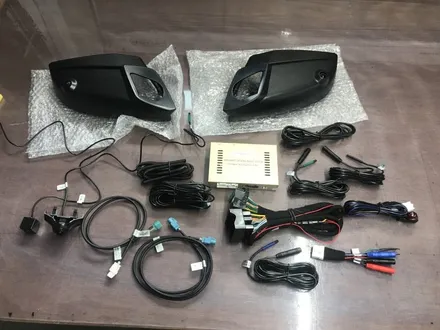

아우디 올뉴Q7 45TFSI에 장착되어질

순정형 어라운드뷰 입니다.

인터페이스 장치가 별도로 필요없는

올인원 제품이라

그 어떤 제품보다 실행 속도나 정확도가 뛰어납니다.

​

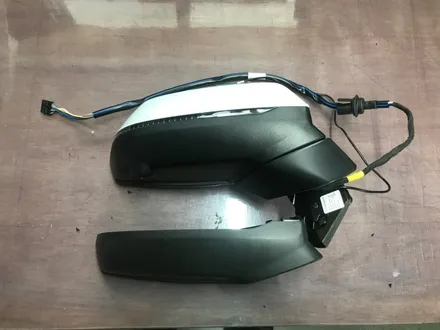

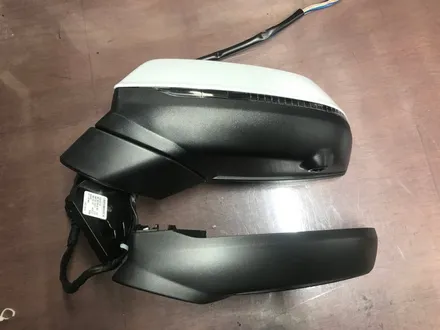

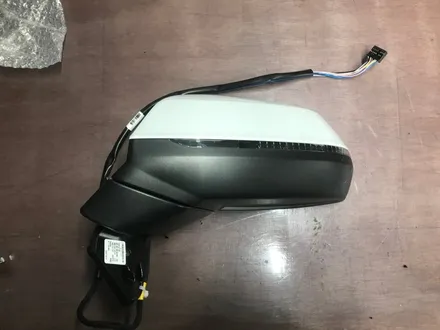

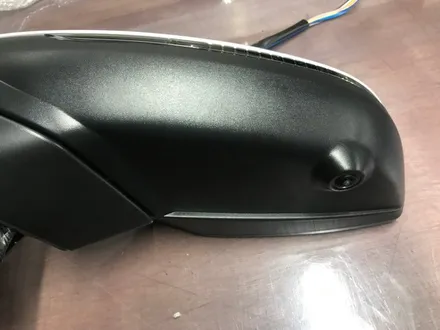

좌측부터 순정 상태의 운전석 미러이고,

중간은 전용커버를 교체 하였습니다.

우측은 전용커버가 정확하게 조립되어 졌습니다.

​

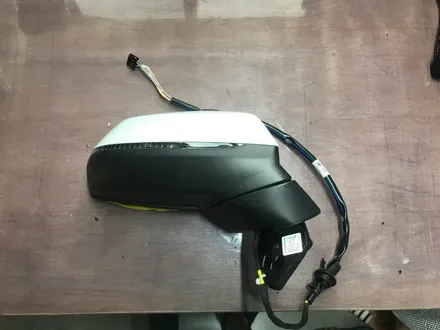

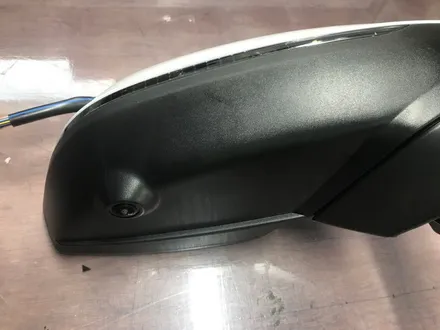

좌측부터 순정 상태의 조수석 미러이고,

중간은 전용커버를 교체 한 사진입니다.

우측은 전용커버가 정화하게 조립 되어진 사진입니다.

​

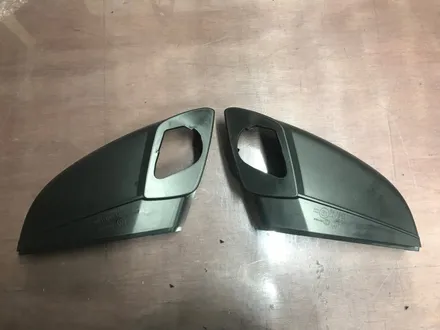

좌, 우측 사이드미러에

전용 커버를 교체 장학하고

이제 버려진??

사용하지 않은 순정 커버 입니다^^

​

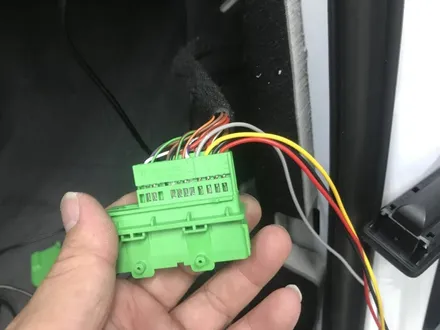

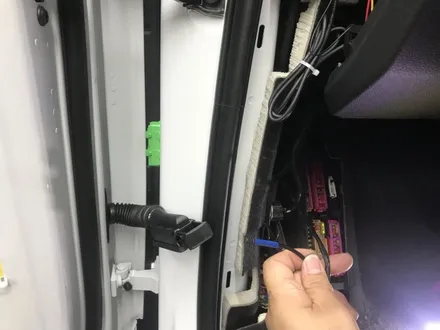

운전석 사이드 미러에서 차체로 들어오는

어라운드뷰 카메라의 전원 및 영상선을

순정 핀을 사용하여

도어 커넥터에 삽입후 장착하게 됩니다.

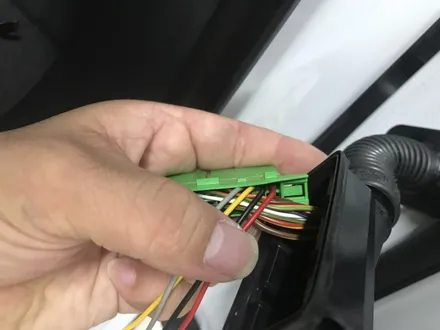

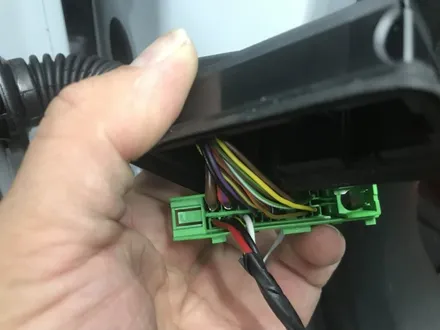

좌측은 도어쪽 커넥터에 영상 및 전원선을

순정 암 핀은 사용하여 삽입하였고,

중간은 차체측 커넥터에

순정 숫 핀을 사용하여 커넥터에 삽입합니다.

마지막 사진은

도어 커넥터가 빠져 있어도

어라운드뷰 커넥터는 도어 안쪽으로 들어와 있는 사진입니다.

모든 작업은 순정과 동일하게 핀 삽입을 하여 장착하게 됩니다.

​

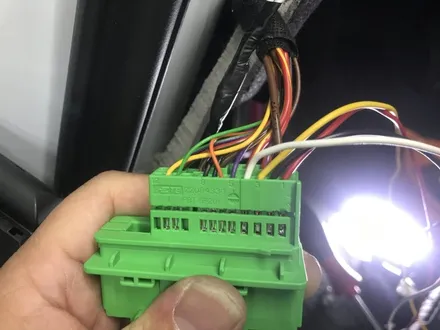

조수석 사이드 미러 또한

순정 커넥터에

순정 핀을 사용하여 영상 및 전원선을

삽입하게 됩니다.

모든 작업은 순정 핀 자리에

삽입하여 장착하기 때문에

외관상으로는 전혀 티가 나지 않습니다.

​

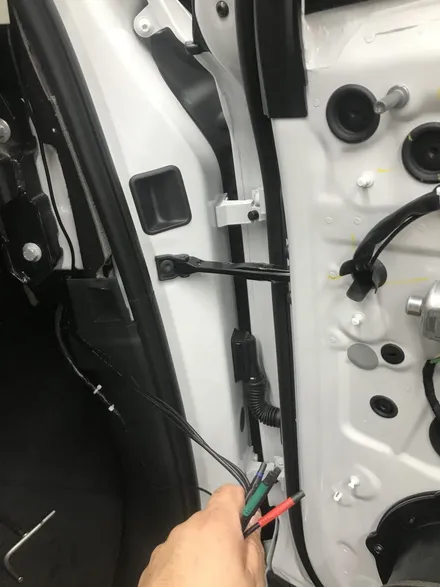

아우디 올뉴Q7 45TFSI 전용 어라운드뷰의

총 4개의 카메라 커넥터가 조수석 쪽으로 왔습니다.

위 사진에 보시다시피 차체를 통하여

안으로 선을 리드하는 그런 작업은 하지 않으며,

모든 배선은 순정라인으로 들어오게 됩니다.

​

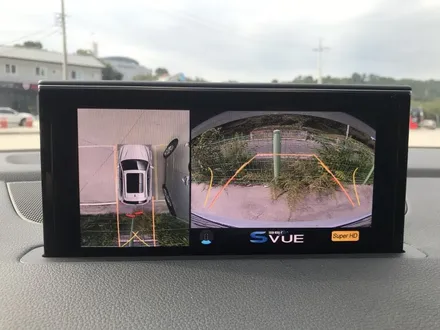

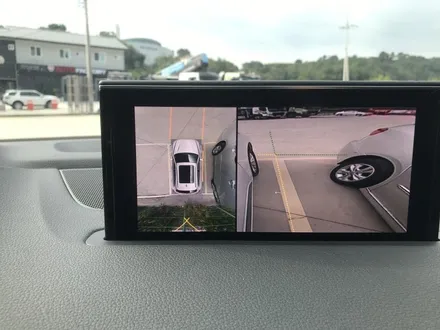

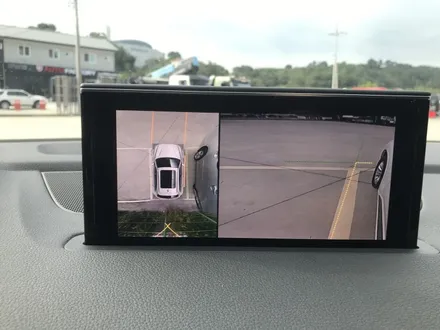

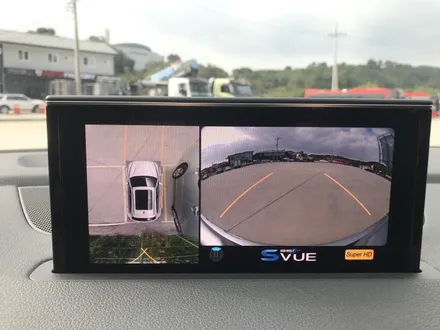

장착 완료후 테스트를 하게 됩니다.

좌측에는 하늘에서 내려다보는 뷰가 보이게 되고

오른쪽은 후방 화면이 나타나게 됩니다.

좌측에 자동차 이미지 뒷쪽으로

후방 감지기 거리가 같이 나타나게 됩니다.

​

전방 카메라는 후진기어를 넣었다가

P, D 기어로 바뀌게 되면 전방 화면이 나타나게 되며,

운행중에는 비상등을 두번 깜빡이게 되면

전방카메라 화면이 나타나게 됩니다.

​

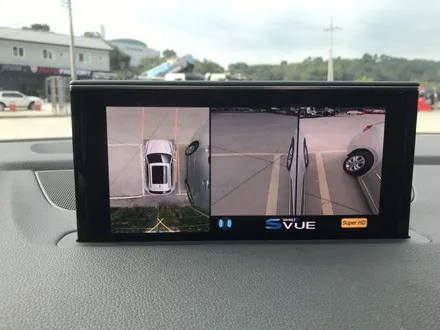

좌, 우측 깜빡이를 켜게 되면

좌측 화면이

방향에 맞는 카메라 화면이 나타나게 되며

좁은길이나 사각지대를 지날때 유용하게 쓰이게 됩니다.

​

비상등을 두번 켜게 되면

좌측 화면에 양쪽 카메라가 나타나게 됩니다.

좁은곳에 주차하거나,

좁은길을 지나가게 될때 사용하며

상당히 편한 기능입니다.

​

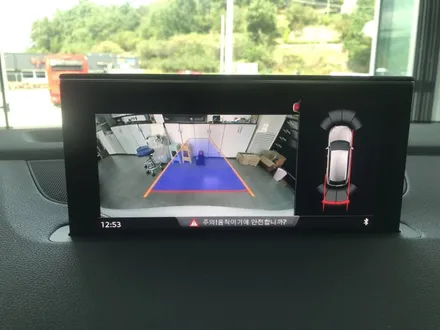

좌측은 순정 후방카메라이고

오른쪽은 아우디 Q7 45TFSI 전용

슈퍼HD화질의 어라운드뷰 입니다.

실제로 보게 되면 순정보다

화질이 엄청나게 좋게 나타납니다.

​

아우디 올뉴Q7 45TFSI 차량에는

순정형 어라운드뷰

순정형 후측방감지기(BSD,BSM,BSA)

순정형 사이드스텝 등

장착할 옵션이 많이 있습니다.

​

작업시 같이 작업하게 되면

패키지 가격으로 적용 가능하니

언제든지 문의 주시기 바랍니다.

​

저희 업체에서는 순정과 동일하게 작업하여

띄어나 퀄리티는 보장해 드리겠습니다.

​
