아우디 Q7 45TFSI 전용 최상의 어라운드

​

안녕하세요

AP모빌리티 스미스클럽일산지사 입니다.

​

오늘 포스팅은 최근 AP모빌리티에서

하루에도 몇대씩 작업을 진행하고 있는

아우디 Q7 45TFSI 차량의 어라운드뷰

S-vue 시공 인데요~~

​

S-vue는 AP모빌리티에서 출시한

어라운드뷰 제품으로

차량별 전용 사이드미러마운트와

인터페이스와 메인보드 일체형 제품이라

초고화질을 실현하는 최상의 어라운드뷰 랍니다^^

​

그럼 포스팅을 시작 해보도록 하겠습니다.!!

​

​

​

작업을 진행하게 될 아우디 Q7차량

​

시공은 순정배선화 작업과 함께

​

그릴 앰블럼 일체형 전방카메라

트렁크손잡이 일체형 후방카메라

미러 마운트 순정형 사이드카메라

​

총 4개의 전후좌우 카메라가 장착되며

Q7전용 특수공구가 있어야 마운트교체가 가능

​

정식 서비스메뉴얼에 따라 작업이 진행됩니다!!

​

물론~ 작업이 마무리 된 후에는 #정식#진단기를 통해

경고등 및 작업중 단선으로 인한 이벤트를 모두 초기화

하는 깔끔하고 전문적인 작업 마무리까지 ^^

​

​

[ 작업준비 ]

작업 중 스크래치나 훼손이 발생할 수 있는곳들은

테이핑과 마스킹 커버링으로 보호조치 후

작업을 진행하게 됩니다^^

​

​

​

[ 전방카메라 장착 ]

​

전방카메라는 아우디 Q7 전용으로 타공없이

앰블럼 모양의 카메라 마운트로 장착이 되죠.

​

유니버셜 타입으로 전방카메라를 장착할 경우

그릴을 일부 훼손하게 될 수 밖에 없는데요~

슈퍼뷰는 각 차종별 전용제품 라인업으로

Q7 역시 전후좌우 순정마운트로 장착이 진행됩니다.

​

타공이 없다는 얘기죠.

​

엔진룸은 고열이 발생하는 곳이기에

순정과 같은 주름관을 사용하여 배선정리를

해주게 되구요~

​

기존 순정의 배선라인은 가장 안전한 라인이기에

순정배선라인을 따라 선정리를 해줍니다!!

​

​

[ 사이드 카메라 장착 ]

​

양쪽 도어에서 탈거한 사이드미러

​

유니버셜 타입으로 작업을 하게 되면,

사이드미러 마운트에 구멍을 뚫어 작업을 하기에

손쉬운 작업이 진행 되지만....

​

마운트 자체를 교체해야하는 Q7전용제품은

고난이도의 작업이 병행됩니다.

​

교체 전용 TOOL 없이는 작업 마무리 조차 불가 ㅠㅠ

분해 후 탈거를 진행하여,

마운트를 카메라 일체형으로 바꿔줍니다.

​

정품과 동일한 소재로 만든 마운트로

작업전과 작업후 이질감이 전혀없이

작업이 깔끔하게 마무리 됩니다.

​

​

​

[ 후방 카메라 장착 ]

후방카메라는 작업 전후의 모습이 똑같습니다.

동일한위치에 작업이 되기에..

​

왼쪽이 Q7 순정 마운트이며

오른쪽은 Q5 전용 마운트인데,

호환이 되진 않네요~ ㅎ

​

그래도 순정트렁크손잡이에

카메라를 동일하게 장착해서 후방카메라

작업을 마무리 합니다^^

​

​

순정과 JACK by JACK 방식으로 작업이 진행

순정배선의 훼손없이 인터페이스 작업되며,

​

아무일도 없었다는 듯 작업이 마무리.

​

​

전후좌우에 이미지 보정용 타켓을

고정한 후 캘리브레이션을 진행합니다.

​

영상보정이 끝난 후에는

슈퍼뷰만의 특장점

​

순정 연동을 체크해 봅니다.

​

1. 깜빡이 연동

2. 비상깜빡이 연동

3. PAS (스티어링휠 연동)

​

비상깜빡이 모드

​

아직 트렁크쪽 작업이 마무리 되지 않아

후방사진이 고르지 못한점 양해해주세용~~ ㅎ

​

비상깜빡이를 작동하게 되면,

D모드에서는 좌우측 앞바퀴

R모드에서는 좌우측 앞뒤바퀴

​

이렇게 모니터에 표시가 됩니다.

​

​

좌우측 깜빡이 모드

좌우측 깜빡이동작 시 작동되는 모드입니다^^

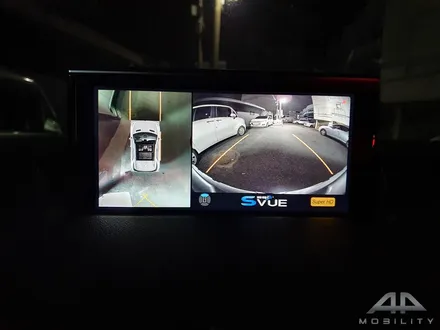

#PAS 주차보조선 연동 #슈퍼뷰

​

​

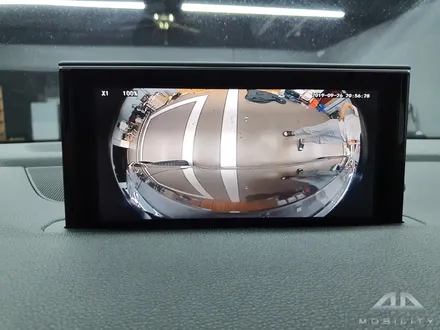

초고화질의 카메라 4개가

완벽한 하모니를 이뤄

​

블랙박스 기능까지 탑재되어

CCTV 역할을 수행합니다.

​

​

앞휀더부터 뒤휀더까지 충격영상을

담아낼 수 있는 초광각 슈퍼뷰 카메라

​

화질 역시 뛰어나기에

번호판 인식은 물론

​

나이트비전 탑재로 밤에도^^

PAS 라인은 측면모서리 접촉을 예방할 수 도 있어

초보운전자에게는 아주 유용한 순정의 기능인데요

​

슈퍼뷰는 순정과 동일한 방식으로 구현합니다^^

​

​

화면 전환 및 강제보기 기능은

비상깜빡이 2회 또는

전용 리모트컨트롤로 하게 됩니다.

​

블랙박스 영상 역시

리모트를 통해 확인 하실 수 있구요~~^^

​

​

아우디 전용 진단기를 OBD 연결 후

진단프로그램을 실행하여 경고등과

단선 단락 이벤트 이슈들을 모두 초기화 합니다.

​

​

​

얌전히 키OFF 하고 작업을 수행했음에도

진단기 상에는 순정커넥터를 뺀 흔적을

고스란히 기억하게 있네요 ㅠ

이벤트 딜리트~~

​

​

​

​

에어백 경고등이 들어와 있었는데요~

말끔히 사라졌습니다^^

​

이상으로 깔끔히 작업되었지만

생각보다 오래걸렸던

​

아우디 Q7 순정스타일의 어라운드뷰

S-vue 작업기를 마칩니다!!

​

​

​

다음 포스팅은 Q7의 꼭 필요한 아이템

고스트클로징 작업기 일듯 하네요^^

​

Q7에 필요한 아이템만 모아모아

AP모빌리티 였습니다.

​

​

​

​

​
