제네시스 G70 순정 어라운드뷰, 서라운드뷰 순정옵션튜닝 by 라인튜닝

​

​

​

안녕하세요 라인튜닝입니다.

​

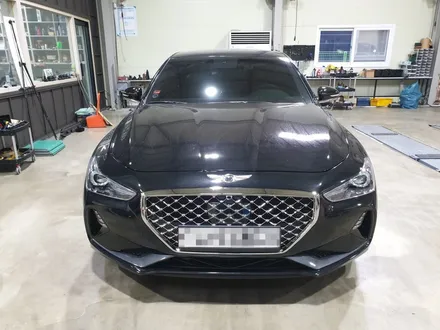

현대의 프리미엄 브랜드 제네시스

​

그 제네시스 브랜드의 막내 제네시스 G70 차량의 순정 어라운드뷰, 서라운드뷰 시공을 다시금 진행해보았습니다.

​

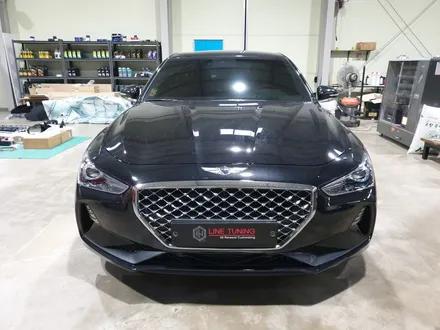

들어오는 차량마다 특이하게 검정색이네요 ㅎㅎㅎ

​

​

​

일단 예전 시공이 궁금하시다면 아래링크를 참조하세요

​

https://blog.naver.com/wow10923/221714535260

​

​

​

차량을 하루 푸근하게 맡겨주셔서 수월하게 작업할 수 있었습니다.

​

사모님이 타실차량인데 요즘은 어라운드뷰 기능은 주차에 필수죠 ㅎㅎㅎ

​

더군다나 여성분이라면 더더욱 ㅎㅎㅎ

​

​

​

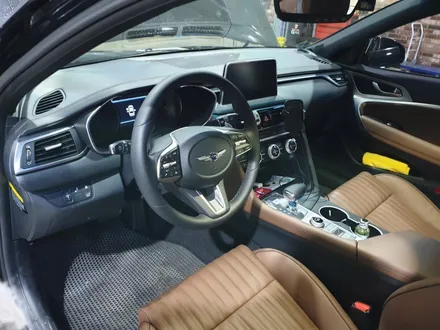

이른 아침부터 G70 순정 어라운드뷰, 서라운드뷰 시공을 진행합니다.

​

​

​

​

​

​

추후 HUD나 스마트센스도 시공하셔야 할듯 합니다.

​

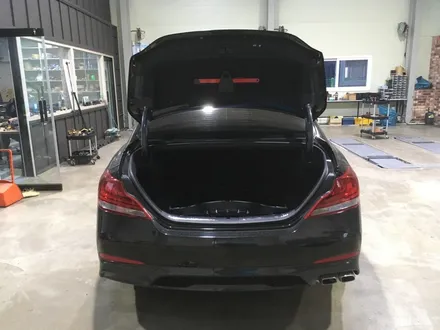

그래도 전동트렁크 사양이 추가된 최신모델입니다.

​

​

​

​

​

​

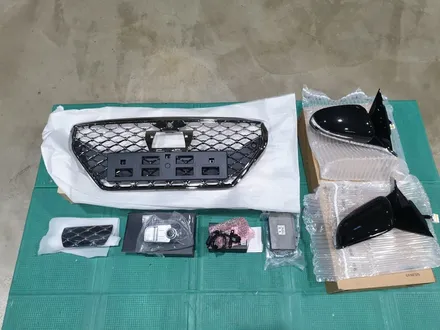

금일 시공에 사용될 부품들이구요...

​

차주님이 추가로 요청하셔서 ASCC그릴로 주문해서 시공해드렸습니다.

​

​

​

​

​

​

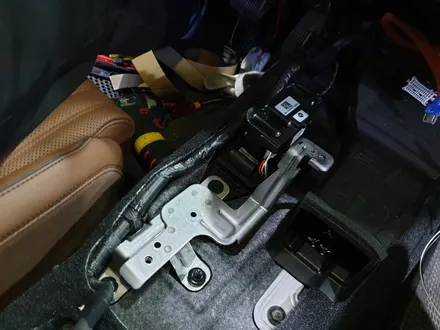

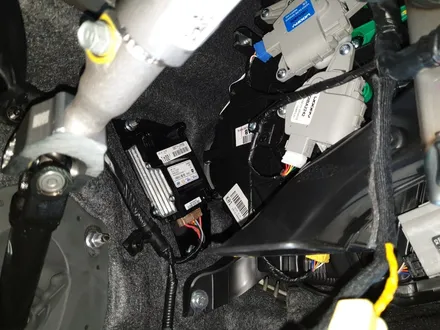

악셀 바로 위 순정어라운드뷰가 장착될 위치이구요

​

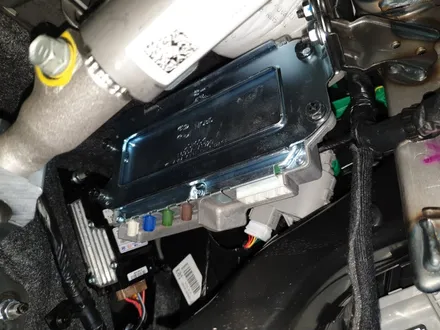

모듈 장착으로 시공이 시작됩니다.

​

​

​

​

​

순정어라운드뷰 모듈을 장착하고 각 라인 배선들을 이어 나갑니다.

​

배선길이를 맞게 맞추기 위해서 모듈부터 설치합니다.

​

​

​

​

​

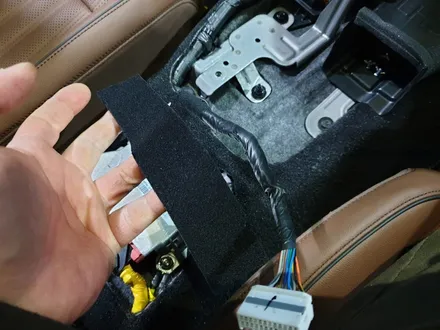

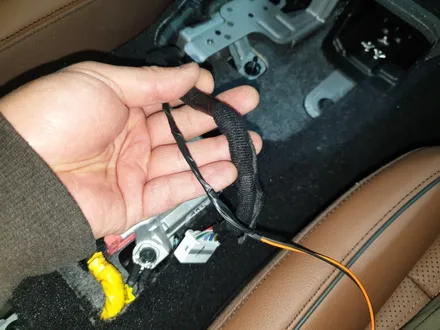

중앙콘솔 어라운드뷰 스위치부터 배선작업이 진행되구요

​

​

​

​

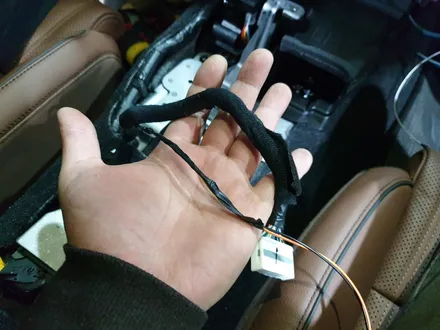

기존 배선라인과 함께 마스킹하여 위치까지 끌고 온뒤

​

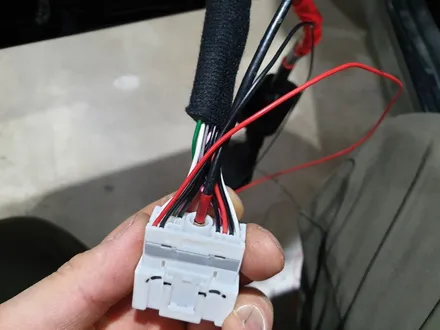

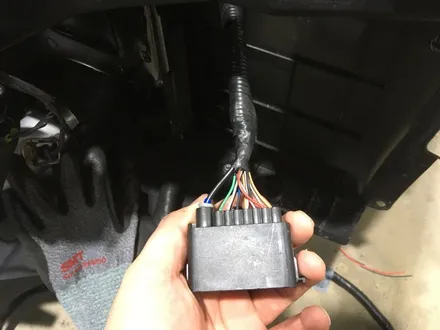

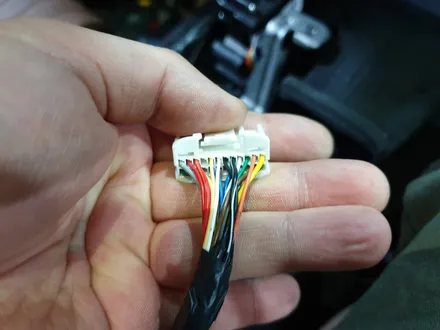

커넥터 공란에 단자를 삽입하여 신호선을 연결해줍니다.

​

​

​

​

​

배선작업 후 다시 순정부직포 테잎으로 깔끔하게 마스킹하여

​

최대한 작업한 흔적이 남지 않도록 마감합니다.

​

​

​

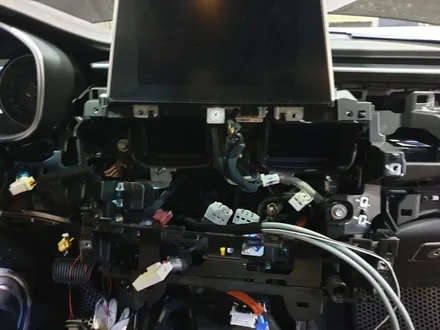

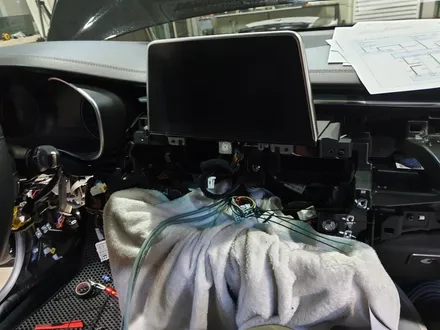

순정네비도 탈거되구요

​

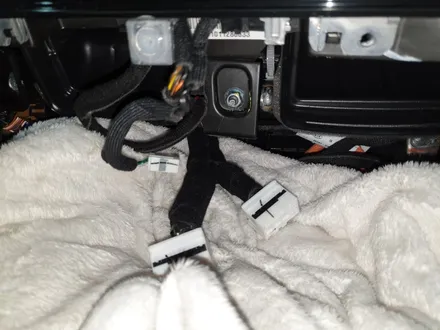

네비 뒷쪽으로 영상신호 전달을 위한 배선작업도 진행됩니다.

​

​

​

​

​

필요한 신호선을 공란에 단자를 삽입하여 연결해줍니다.

​

​

​

​

여기도 마무리되면 이렇게 정리합니다.

​

​

​

​

​

​

​

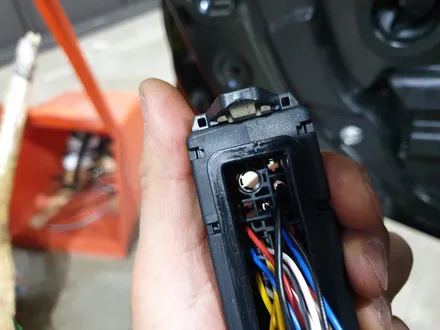

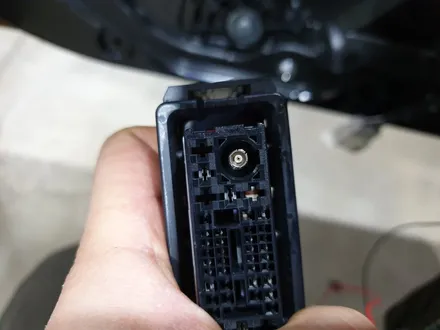

전범퍼 탈거후 전범퍼와 차체쪽이 결합되는 커넥터에도 영상신호를 전달해줄 스트레이트잭을 삽입하여

​

어라운드뷰 영상신호를 연결해줍니다.

​

​

​

​

​

​

후방카메라도 화각이 상이하기에 어라운드뷰 타입으로 교체장착됩니다.

​

물론 배선도 다르고 커넥터도 다릅니다.

​

​

​

​

​

PGS타입의 후방카메라에서 AVM타입의 화각이 190도인 카메라로 교체장착합니다.

​

​

​

​

​

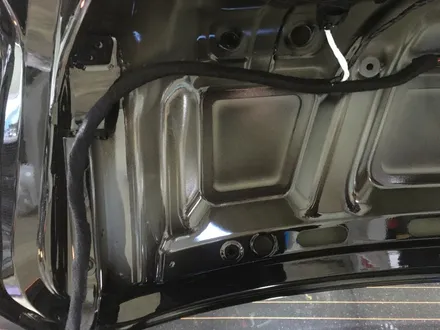

동축케이블을 사용하는 고해상도 카메라이기에 추가 후방카메라 배선을 깔아줍니다.

​

​

​

​

​

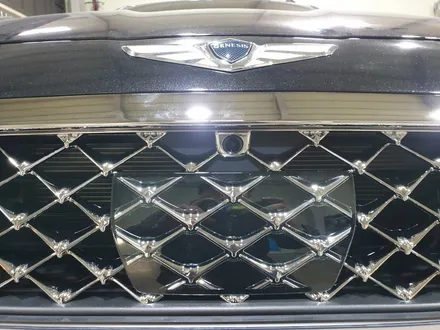

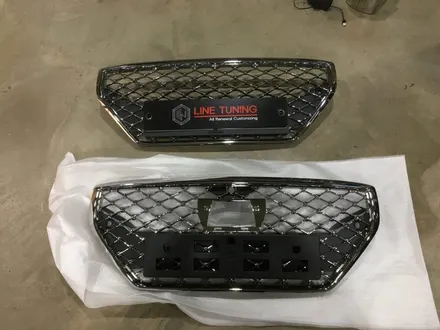

프론트 그릴도 교체하구요

​

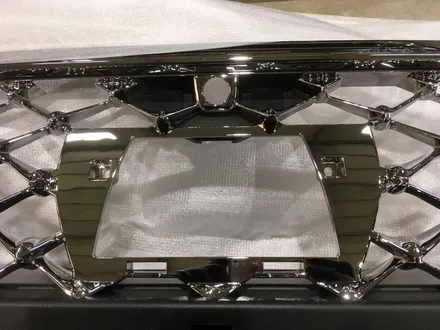

교체하시는 김에 ASCC커버를 추가하셔서 ASCC그릴로 장착해드렸습니다.

​

​

​

​

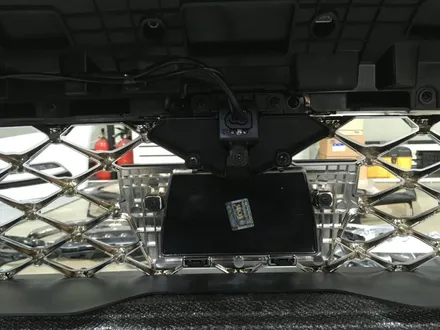

ASCC커버와 전방카메라도 장착되었습니다.

​

G70전방카메라는 왜 그리도 비싼지 ㅎㅎㅎ

​

​

​

​

​

전범퍼 배선은 일대일 교환하였기에 순정커넥터 체결로 딱맞습니다.

​

​

​

​

​

​

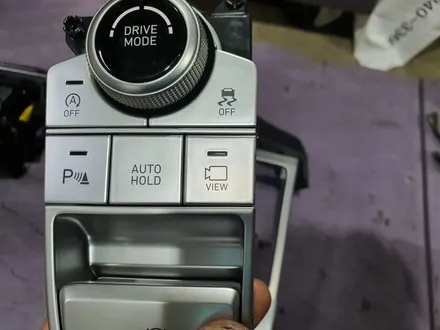

기존 작동등이 없이 리어후방뷰만 되는 스위치에서

​

작동인디게이터 표시등이 있는 어라운드뷰 스위치로 교체장착되었습니다.

​

​

​

​

​

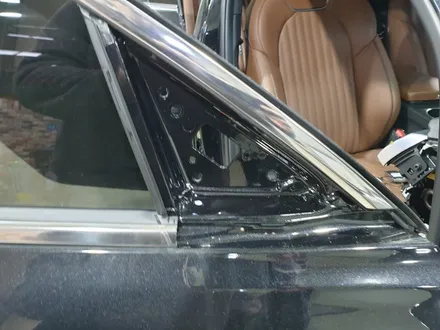

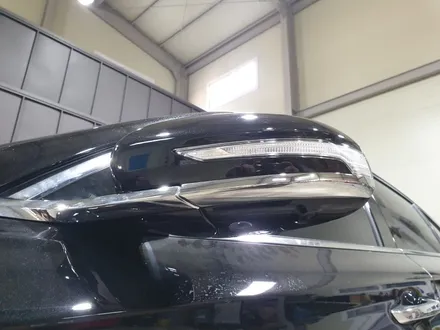

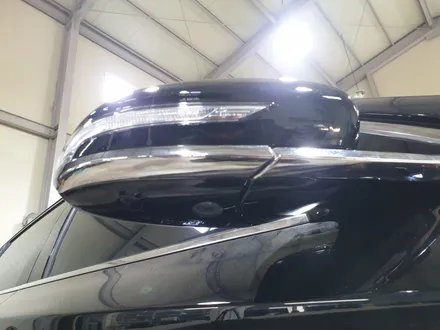

사이드미러도 어라운드뷰 사양으로 교체장착됩니다.

​

​

​

​

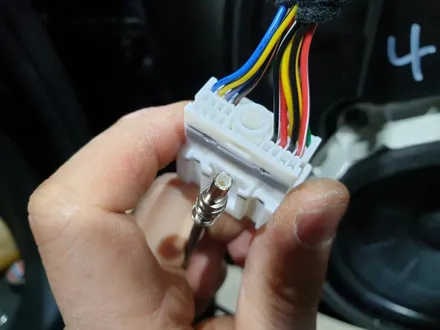

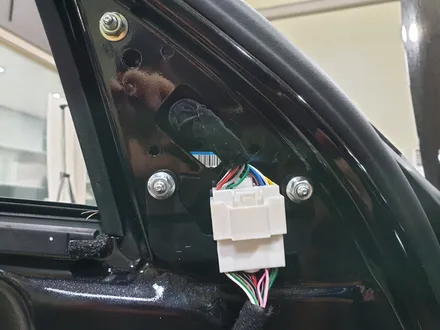

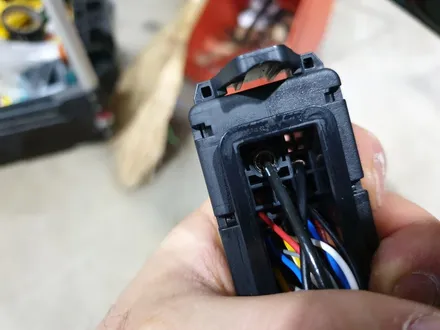

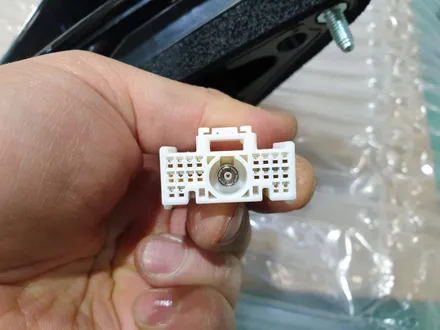

차체쪽 사이드미러 커넥터에도 스트레이트잭을 삽입하여

​

동축케이블 영상신호선을 연결해줍니다.

​

​

​

​

카메라 전원, 접지 신호선은 별도의 단자를 삽입하여 추가되구요

​

​

​

​

​

​

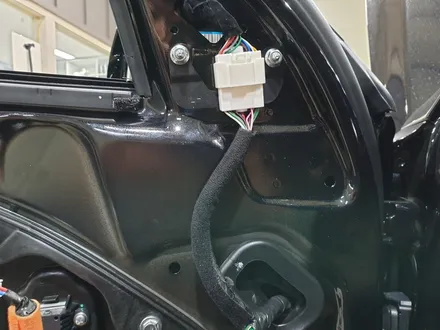

도어와 차체쪽이 맞닿는 커넥터에도 모두 동일한 방법으로 시공됩니다.

​

​

​

​

​

4개의 영상신호를 전달해줄 동축케이블 파크라커넥터가 어라운드뷰 모듈에 체결되구요

​

메인 커넥터도 장착되었습니다.

​

​

​

​

​

​

​

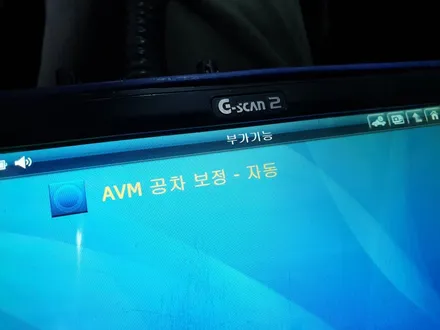

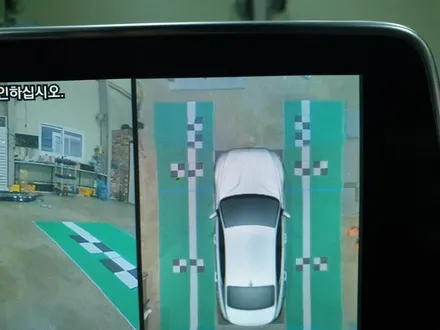

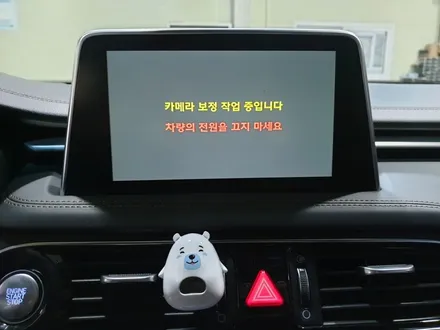

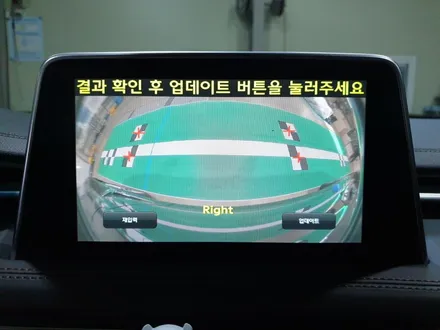

이제 보정판을 깔고 최종 어라운드뷰 보정단계에 들어갑니다.

​

​

​

​

​

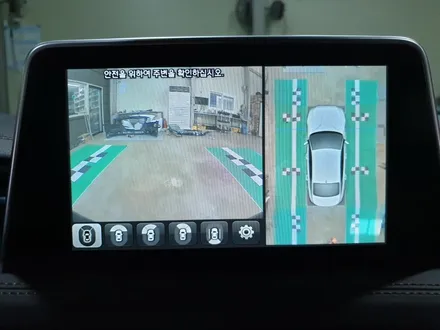

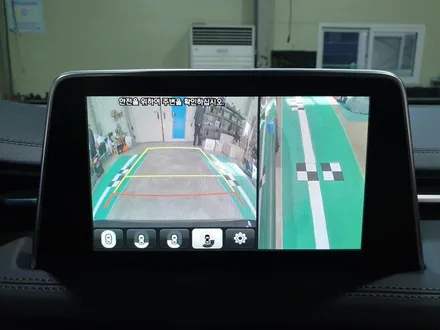

어라운드뷰 카메라 보정작업이 완료되었습니다.

​

​

​

​

​

​

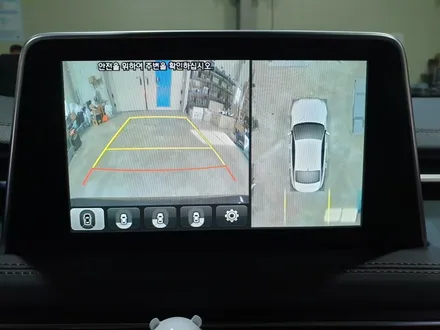

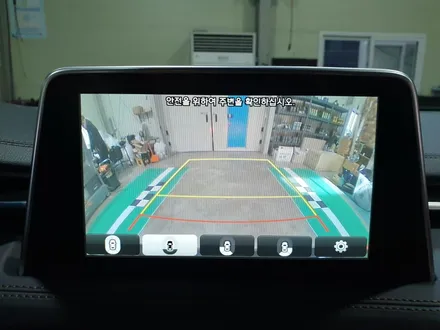

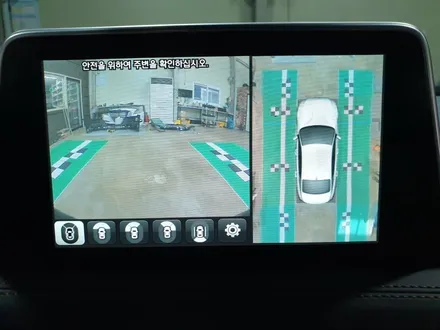

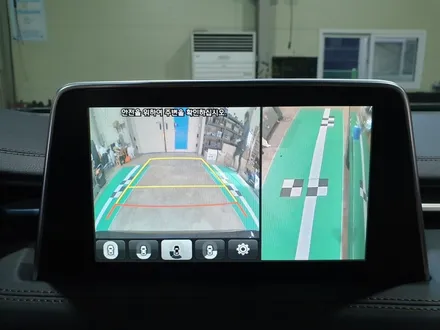

각기 아이콘을 통하여 여러부위의 상황을 개별적으로 보실 수 있습니다.

​

​

​

​

​

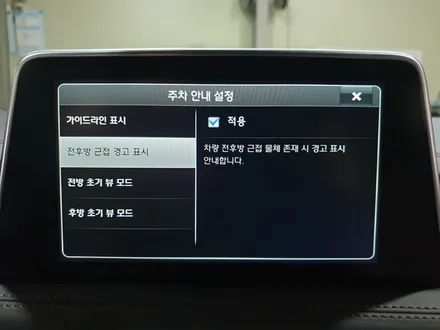

설정에서 초기뷰화면과 주차가이드라인 설정도 원하시는데로 가능하구요.

​

​

​

​

​

제네시스 G70 어라운드뷰 시공이 완료되었습니다.

​

​

​

​

​

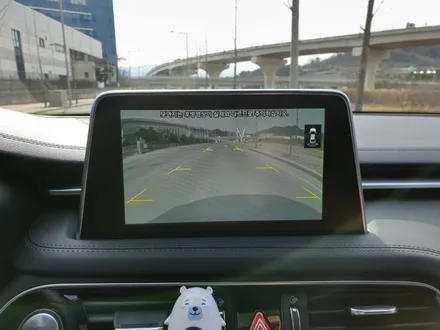

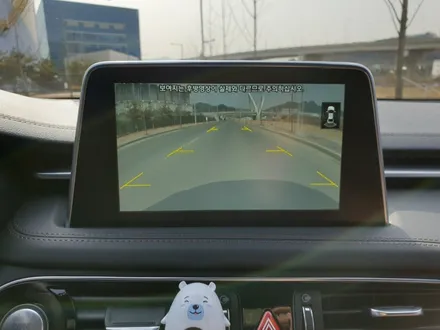

공도로 나와 주행중 리어후방뷰 기능도 잘되는지? 점검합나다.

​

20킬로 이상에서 어라운드뷰 버튼을 누르시면 리어후방뷰 기능으로 작동하구요

​

20킬로이하에서 어라운드뷰 버튼을 누르시면 어라운드뷰 기능으로 작동합니다.

​

​

​

​

이상 라인튜닝이였습니다.

​

작동 및 변화된 외관 영상은 아래첨부합니다.

​

감사합니다...

​

​

​
