일주일에 한대씩 꼬박꼬박, 더뉴쏘렌토 순정 어라운드뷰, 서라운드뷰 2시간만에 시공하기

​

​

안녕하세요 라인튜닝입니다.

​

순정옵션튜닝의 꽃이라 불리우는 어라운드뷰, 서라운드뷰 시공 다시금 진행되었습니다.

​

​

요즘들어 쏘렌토의 어라운드뷰 시공문의가 부쩍 많아졌구요...

​

많은 시공사례를 확인하시고 예약을 잡아주셔서 일주일 한대씩 꼬박꼬박

​

어라운드뷰 시공을 진행하고 있습니다.

​

​

항상 찾아주시는 모든 쏘렌토 오너님들에게 무한 감사드립니다...^^

​

​

이번차량은 울산에서 찾아주신 차량이구요...

​

점점 스킬이 늘다보니 약 2시간 남짓하여 시공이 완료되었습니다..ㅎㅎㅎ

​

​

​

​

​

시공을 위하여 준비된 부품들이구요

​

더뉴쏘렌토의 경우 2가지그릴 중 원하시는걸로 선택하셔서 시공 가능합니다.

​

​

​

​

​

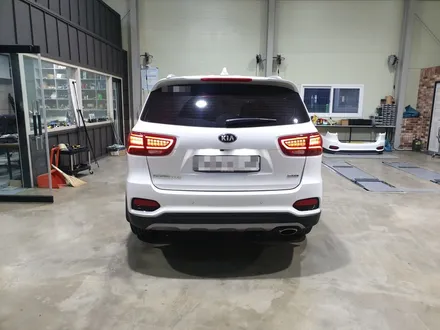

오전일찍 이른시간에 더뉴쏘렌토차량이 입고되었습니다.

​

​

​

​

​

2020년형 그릴이 장착되어 있구요

​

전면그릴에 카메라는 적용되지 않았습니다.

​

​

​

​

차량 입고와 동시에 빠르게 시공이 시작됩니다.

​

영상도 같이 찍어볼려고 했는데

​

추가 인원이 한명 더 있지 않는경우 참으로 힘드네요...ㅠ.ㅠ.ㅠ

​

​

​

​

​

​

조수석 콘솔함을 탈거하면 어라운드뷰 모듈이 장착될 위치가 확보되구요

​

옵션에 없는 사양으로 출고하셨어도 장착될 위치는 동일하게 존재합니다.

​

​

​

​

​

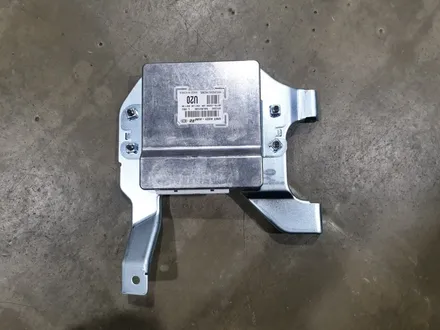

장착될 순정어라운드뷰 모듈입니다.

​

​

​

​

​

모듈 메인커넥터를 이용하여 미리 제작해둔 와이어링 하니스를 모듈에 체결합니다.

​

​

​

​

​

각기 이동되는 배선들을 경로별로 분리하여 마스킹하구요

​

배선들은 모두 쉴드배선을 사용합니다.

​

​

​

​

​

​

전범퍼의 그릴을 전방카메라 사양으로 교체장착하구요

​

​

​

​

​

카메라와 전범퍼 배선도 사양에 맞게끔 일대일 교체장착합니다.

​

​

​

​

모든것은 순정방수커넥터로 체결되기에

​

걱정하지 않으셔도 됩니다.

​

​

​

​

​

범퍼와 차체가 결합되는 배선커넥터의 공란에

​

어라운드뷰 신호선을 연결해줄 암놈 터미널을 삽입합니다.

​

​

​

​

​

이렇게 전방카메라 신호선을 연결해줍니다.

​

​

​

​

​

​

후방카메라도 탈거하여 PGS타입에서 AVM타입으로 교체장착합니다.

​

​

​

​

​

커넥터가 상이하기에 단순교체로 끝나지 않구요

​

하우징 개조가 필요합니다.

​

​

​

​

​

​

도어내부도 사이드카메라 신호선을 연결을 위하여 영상쉴드배선라인을 깔아줍니다.

​

​

​

​

​

단자들을 삽입하고 배선라인을 다시 재마스킹하여 정리합니다.

​

​

​

​

​

좌우 도어트림 내부 작업한 흔적없이 깔끔하게 정리합니다.

​

​

​

​

​

​

그리고 카메라사양의 사이드미러로 교체장착합니다.

​

​

​

​

​

이젠 콘솔 스위치도 풀옵사양으로 교체장착합니다.

​

쏘렌토는 풀옵사양이 한칸의 공란이 있습니다.

​

수출형과 차이때문이죠...ㅎㅎㅎ

​

​

​

​

​

​

네비뒤에서 영상신호 변경을 위한 배선작업이 필요합니다.

​

가장 시간이 오래걸리부분이죠.

​

​

​

​

​

모두 마무리되면 이렇게 깔끔하게 순정네비에 체결됩니다.

​

​

​

​

스위치 커넥터 배선작업도 필요하구요

​

​

​

​

​

하드웨어장착 및 배선작업이 마무리되면

​

이제 프로그래밍 시간이 시작됩니다.

​

​

​

​

​

보장판을 깔고 어라운드뷰 보정에 들어갑니다.

​

보정도 스킬이죠...ㅎㅎㅎ

​

작업잘하고 보정 잘못하면 그만큼 안타까울때도 없습니다.

​

​

​

​

​

최초 보정 전 모습이구요

​

라인이 많이 어긋나 있음이 보입니다.

​

​

​

​

​

앞뒤 할거없이 모두 삐뚤빼둘합니다...ㅎㅎㅎ

​

​

​

​

​

보정이 완료되었습니다...ㅎㅎㅎ

​

​

​

​

​

라인이 완벽하죠 ㅎㅎㅎ

​

​

​

​

​

각기 세부아이콘으로 원하시는 카메라영상만 따로 보실 수도 있습니다.

​

요즘은 BSD에 이어서 어라운드뷰도 점점 기본옵션화 되어가고 있는것 같습니다.

​

​

​

​

​

이젠 어라운드뷰 옵션 없는 차는 불편해서 못탈듯하요 ㅎㅎㅎ

​

​

​

​

깔끔하게 2시간만에 모두 마무리되었습니다.

​

어디가셔서 하루죙일 기다리지 마시고 빠르게 시공받으시고 귀가하세요

​

​

​

​

작동동영상

​

​

​

​

감사합니다.

​

이상 라인튜닝이였습니다...^^

​

​

​

​

​

​
